توزيع حركة المرور النشطة/النشطة

كيف يتم توزيع حركة المرور عبر روابط الشبكة الواسعة في نظام Socket في وضع نشط/نشط؟

سيتم توزيع الحركة عبر روابط الشبكة الواسعة بناءً على مقاييس الصحة، وتفضيل الرابط، والنسبة التناسبية لعرض النطاق الترددي المكون لكل رابط. التوزيع يعتمد على تدفق البيانات وليس على كل حزمة.

التدفق هو محادثة بين عميل وخادم حيث تشترك كافة الحزم في نفس الخماسي ٥:

  1. عنوان IP المصدر

  2. منفذ المصدر

  3. بروتوكول

  4. عنوان IP الوجهة

  5. منفذ الوجهة

مثال على تدفق البيانات

يتصل مستخدم بعنوان IP 192.168.1.20 بخادم البريد بعنوان IP 10.10.10.2 لإرسال بريد إلكتروني. يتم إنشاء تدفق بالخماسي التالي ٥:

  1. عنوان IP المصدر: 192.168.1.20

  2. منفذ المصدر: 34579

  3. البروتوكول: TCP

  4. عنوان IP الوجهة: 10.10.10.2

  5. منفذ الوجهة: 25

كيف يعمل التوزيع

يتم توزيع كل تدفق البيانات بالترتيب التالي:

  1. يقيم Cato جودة الرابط لكل رابط نشط كل ثانية عبر حساب درجة بناءً على مقاييس الصحة التي تشمل فقدان الحزم، تذبذب الاتصال، والوقت المستغرق. فيما يلي الحد الأدنى لمقاييس جودة الروابط والتي يمكن ضبطها تحت إعدادات الموقع المتقدمة:

    • فقدان الحزم - 3%

    • تذبذب الاتصال - 30 ms

    • الوقت المستغرق - 600 ms

    إذا لم يكن هناك اتصال بالإنترنت، فلن يتم اختيار الرابط لتوزيع حركة المرور. أيضًا، إذا لم يتمكن الرابط من تلبية أحد المقاييس المذكورة أعلاه، فإنه يحصل على أولوية أقل ومن غير المرجح استخدامه لتوزيع الحركة.

    يستمر Cato في التحقق من أن جودة الرابط المختار لا تزال جيدة بناءً على نتائج التحقق كل ثانية. إذا كانت جيدة، تستمر الحزم في التدفق عبر الرابط. إذا لم يكن الرابط جيدًا، يقوم Cato على الفور باختيار رابط جديد لكل تدفق ويختار الرابط الأفضل للحركة.

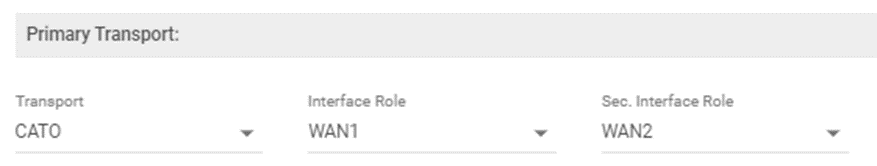

  2. إذا كانت جميع الروابط النشطة تلبي مقاييس جودة الروابط، يتبع توزيع الحركة الواجهة المفضلة المختارة في قاعدة الشبكة.

  3. إذا لم يكن هناك واجهة مفضلة (دور تلقائي) في قاعدة الشبكة، يأخذ Cato تكوين عرض النطاق الترددي النشط/النشط من CMA بعين الاعتبار.

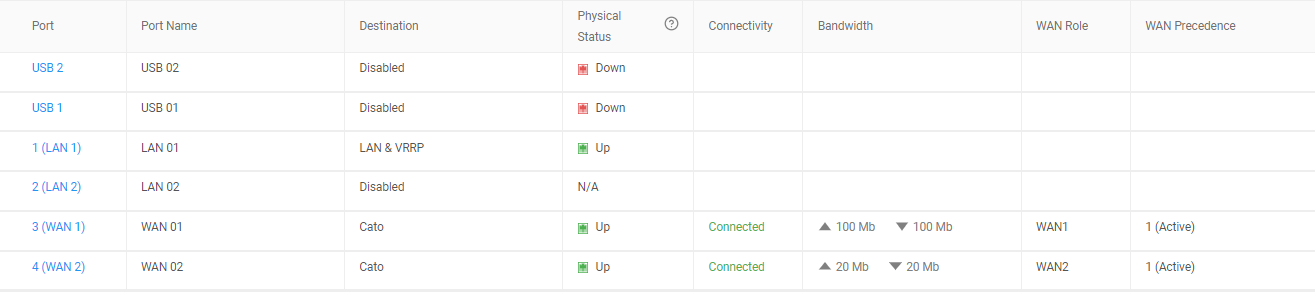

في المثال أدناه، يتم تكوين رابط WAN1 بميزة عرض النطاق الترددي 100 ميجابت في الثانية تنزيل/تحميل، ويتم تكوين رابط WAN2 بميزة عرض النطاق الترددي 20 ميجابت في الثانية تنزيل/تحميل.


في هذا التكوين، تبلغ نسبة عرض النطاق الترددي WAN1:WAN2 100:20 أو 5:1 لحركة المرور الواردة والصادرة. لذلك، يتم إرسال خمسة تدفقات إلى WAN1 مقابل كل تدفق يتم إرساله إلى WAN2.

يتقاسم الـ Socket وPoP الذي يتصل به مهام توزيع التدفق. يأخذ Socket فقط عرض النطاق الترددي الوارد بعين الاعتبار لأنه يتحكم فقط في الحركة المرسلة من Socket إلى PoP (حركة الوارد). يأخذ PoP عرض النطاق الترددي الصادر لـ Socket بعين الاعتبار لأنه يتحكم في الحركة المرسلة من PoP إلى Socket (حركة الصادر).

التحويل الآلي

إذا تعطلت أحد روابط الشبكة الواسعة، يتم إرسال الحزم التي تنتمي إلى تدفقات البيانات الخاصة بذلك الرابط إلى الرابط الذي لا يزال يعمل. يضمن ذلك عدم إهدار أي تدفقات موجودة، على الرغم من أنه قد يتم ملاحظة اضطراب طفيف ومؤقت في التطبيقات التي تعتمد على الاتصال مثل الاجتماعات عن بُعد أثناء عملية التحويل.
