كيفية إعادة ضبط مقبس X1600 LTE (محرك USB)

يشرح هذا المقال كيفية إعادة ضبط مقبس X1600 LTE إلى صورة المصنع باستخدام محرك USB.

إعادة ضبط المقابس إلى التكوين الافتراضي للمصنع والإصدار



هذه نظرة عامة على المستوى العالي للخطوات لإعادة ضبط المقبس إلى صورة المصنع باستخدام محرك USB.

  1. جهز الصورة - قم بتنزيلها وفك ضغطها.

  2. انسخ الصورة على محرك USB.

  3. قم بتثبيت الصورة على المقبس.

تحضير صورة المقبس

  1. تنزيل ملف الصورة

    للحصول على المزيد من المعلومات حول الحصول على ملف الصورة، انظر ملفات صورة المقبس وvSocket.

  2. فك ضغط الصورة (انظر التعليمات أدناه).
    بعد فك الضغط الصورة، يكون الملف موجودًا في الدليل التالي: live

  3. احصل على محرك USB بسعة لا تقل عن ٨ جيجابايت. إذا كان من الضروري تهيئة محرك USB، استخدم إما exFAT أو FAT32. عند استخدام تنسيق FAT32، ينبغي أن لا يزيد حجم محرك USB عن ٣٢ جيجابايت.

نسخ الصورة على محرك USB

يشرح هذا القسم كيفية نسخ صورة المقبس على محرك USB لنظام Windows، macOS، وLinux.

بعد فك الضغط الصورة، قارن تجزئة الملف للصورة DD غير المضغوطة مع التجزئة الصحيحة التي تم التحقق منها من Cato. يؤكد هذا على سلامة صورة القرص قبل كتابة البرامج إلى محرك الأقراص الثابتة.

  • يوجد ملف بالتجزئة التي تم التحقق منها مرفقًا بهذا المقال

  • احفظ الملف في نفس الدليل الذي توجد فيه صورة القرص غير المضغوطة

نسخ الصورة مع Windows

  1. وصل محرك USB إلى جهاز Windows الخاص بك.

  2. لنقل كلا الملفين المحملين إلى نفس الدليل، على سبيل المثال c:\Cato

  3. فك ضغط الصورة، من Powershell المرفوعة في نفس الدليل مثل كلا الملفين، شغل tar -xf <archive-filename>

    ملاحظة

    ملاحظة: برمجيات فك الضغط الشائعة (مثل Winzip، 7zip أو Winrar) ستفسد الصورة، مما يؤدي إلى ملف حجمه ~135MB. يجب أن يؤدي استخراج الملف باستخدام أمر tar من CLI إلى ملف بحجم أكبر من 1GB.

  4. تأكد من وضع ملف التجزئة في نفس الدليل الذي يحتوي على ملف الصورة.

  5. شغل الأمر التالي لمقارنة تجزئة الملف لصورة المقبس:

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1600_LTE_19029_production_socket_v21.1_20240919_2024_12_26.dd).Hash -eq (gc .\X1600LTE-hash.txt).split()[0]

    يعيد الأمر True عندما تكون التجزئات متطابقة.

  6. انزل وقم بتثبيت برمجيات مخطط الأقراص، مثل Win32 Disk Imager.

  7. اكتب الصورة على محرك USB. (قد تحتاج إلى إظهار جميع الملفات بهذه الطريقة *.* لرؤية ملف DD)

    تحذير: تأكد من كتابة الصورة على محرك USB وليس على القرص الصلب الخاص بك.

نسخ الصورة مع macOS

  1. وصل محرك USB.

  2. افتح نافذة محطة طرفية.

  3. حدد المحرك الجديد باستخدام الأمر diskutil list

  4. قم بإلغاء تحميل المحرك المحدد باستخدام diskutil unmountDisk <diskN>

    <diskN> هو متغير تحديده في الخطوة السابقة، يُظهر ناتج العينة المحرك كـdisk0:

    diskutil list
/dev/disk0 (internal, physical)

  5. فك ضغط الصورة (انقر مزدوج على الملف).

  6. شغل الأمر التالي لمقارنة تجزئة الملف لصورة المقبس:

    shasum -a 256 <archive-filename>

    قارن المخرجات لهذا الأمر مع التجزئة التي تم التحقق منها أعلاه.

  7. شغل الأمر التالي لكتابة الصورة على USB:

    dd if=./IMAGE_INSTALL_socket_X1600_LTE_19029_production_socket_v21.1_20240919_2024_12_26.dd of=/dev/diskN bs=16m

    ملاحظات:

    • بالنسبة للإصدارات المدعومة، يمكنك إضافة status=progress إلى الأمر dd لرؤية حالة العملية كتابة-إلى-USB.

    • تأكد من كتابة الصورة على محرك USB وليس على القرص الصلب الخاص بك.

نسخ الصورة مع Linux

  1. وصل محرك USB إلى جهاز Linux الخاص بك

  2. حدد جهاز USB: /dev/sdb أو /dev/sdc.

  3. فك ضغط الصورة.

  4. شغل الأمر التالي dd if=./<file name> of=/dev/sdX

    على سبيل المثال dd if=./IMAGE_INSTALL_socket_X1600_LTE_19029_production_socket_v21.1_20240919_2024_12_26.dd of=/dev/sdX

    ملاحظات:

    • بالنسبة للإصدارات المدعومة، يمكنك إضافة status=progress إلى الأمر dd لرؤية حالة العملية كتابة-إلى-USB.

    • تأكد من كتابة الصورة على محرك USB وليس على القرص الصلب الخاص بك.

تثبيت الصورة على مقبس X1600

بعد تحضير صورة المقبس في محرك USB، أدخل المحرك في المقبس. عندما يقوم المقبس بالتمهيد، يقوم بتثبيت الصورة وإعادة ضبط الإعدادات الافتراضية للمصنع.

ملاحظة

ملاحظة: إذا كان المقبس يظهر حاليًا في تطبيق إدارة Cato على أنه مخصص لموقع، قم بإلغاء تخصيص المقبس من الموقع (انظر إدارة المقابس). ثم بعد تثبيت الصورة الجديدة، يمكنك تخصيص المقبس للموقع مرة أخرى.

لتثبيت الصورة على مقبس X1600 LTE:

  1. أغلق مقبس X1600 LTE.

  2. أدخل محرك USB الذي تم تجهيزه أعلاه في منفذ USB في المقبس.

  3. شغل مقبس X1600 LTE.

  4. تبدأ التثبيت عندما يقوم مقبس X1600 LTE بالتمهيد وعادةً ما يستغرق حوالي 5 دقائق، اعتمادًا على سرعة محرك USB.

    أثناء التثبيت، يتغير ضوء الطاقة كما يلي: وميض كهرماني إلى أزرق ثم إلى كهرماني ثابت (العملية جاهزة).

  5. بمجرد أن يتحول الضوء LED إلى حالة كهرمانية ثابتة، قم بإزالة محرك USB وفصل مقبس X1600 LTE.

    هام! قم بفصل سلك الطاقة ثم وصلها مرة أخرى لتشغيل جهاز X1600 LTE.

  6. وصل المقبس مرة أخرى إلى المنفذ.

التحقق من إصدار المقبس

بعد تثبيت صورة المقبس، يمكنك التحقق من نجاح العملية باستخدام واجهة مستخدم الويب للمقبس للتحقق من إصدار المقبس.

للمزيد عن تسجيل الدخول إلى واجهة مستخدم الويب للمقبس، انظر الوصول إلى واجهة مستخدم الويب للمقبس.

ملاحظة

ملاحظة: إذا كنت تسجل الدخول إلى واجهة مستخدم الويب للمقبس محليًا بعد تثبيت صورة المقبس، يتم إعادة تعيين اسم المستخدم وكلمة المرور إلى الإعدادات الافتراضية.

للتحقق من إصدار المقبس:

  1. سجل الدخول إلى واجهة مستخدم الويب للمقبس.

    يمكنك استخدام كابل إيثرنت للاتصال بمنفذ المقبس 8 على مقبس X1600 LTE إلى الكمبيوتر.

  2. انتقل إلى صفحة معلومات.

  3. أكد أن الإصدار هو نفس ملف الصورة الذي تم تنزيله أعلاه.

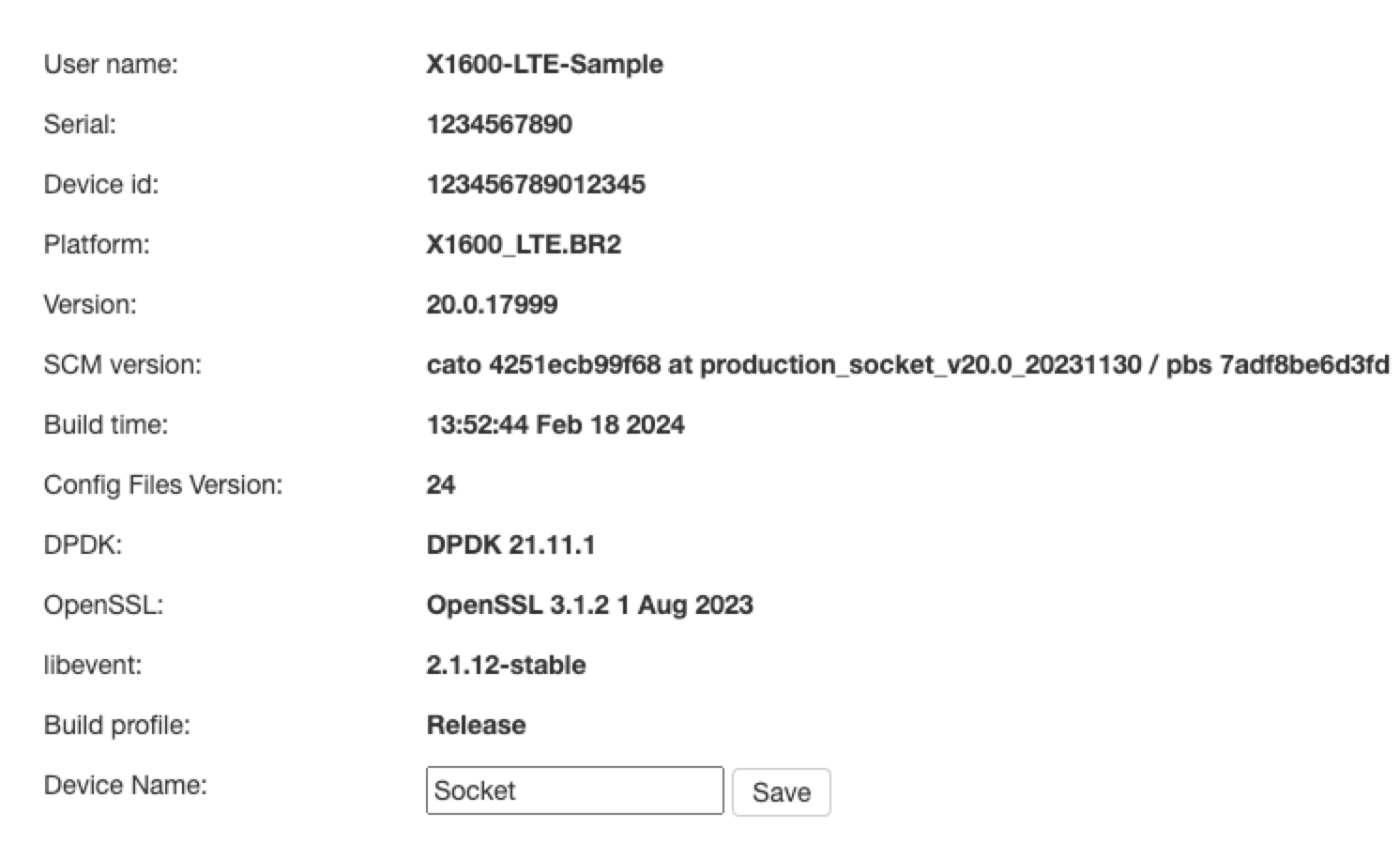

    يظهر المثال أدناه الإصدار لمقبس X1600 LTE بإصدار المقبس 20.x:
