تشرح هذه المقالة الحقول والحالات المتاحة في لوحة معاينة الموقع.
عندما تنقر على موقع في صفحة الطبولوجيا، تفتح لوحة وتعرض تفاصيل عن الموقع. تتضمن المعلومات حالة الموقع والمقابس والأي منافذ متاحة وما هي حالاتهم، والمزيد.
-
- تكوين. قائمة منسدلة مع اختصار لصفحات تكوين الموقع لهذا الموقع.
-
- مراقبة. قائمة منسدلة مع اختصار لصفحات مراقبة الموقع لهذا الموقع.
-
نوع الموقع - يتصل الموقع بالسحاب كاتو باستخدام مقبس أو IPsec أو vSocket وما إلى ذلك.
-
البلد - إعداد المكان الذي يوجد فيه الموقع ماديًا (أو لديه ترخيص).
-
PoP المتصل - PoP في سحاب كاتو الذي يتصل به الموقع.
-
نظرة عامة على الموقع
-
حالة الموقع - إذا كان الموقع متصل أو غير متصل بالسحاب كاتو.

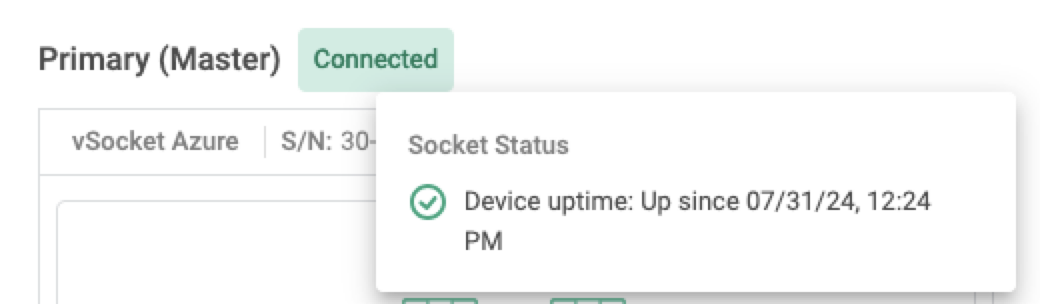

بالإضافة إلى ذلك، يمكنك تمرير مؤشر الماوس فوق حالة المقبس لرؤية وقت التشغيل الخاص بالمقبس (مدعوم لـ Socket v21 وما بعده). يمكن أن يساعدك في فهم ما إذا كانت مشكلة انقطاع الموقع مرتبطة بانقطاع الطاقة.
-
آخر اتصال - الطابع الزمني عندما كان الموقع متصلًا بـ PoP.
-
حالة HA - لتكوينات HA المقبس، تظهر جاهز أو غير جاهز. استخدم تلميح الأدوات لإظهار تفاصيل حالة HA.
-
-
مقابس الموقع (لأنواع المواقع المقبس وvSocket).
-
أساسي وثانوي - روابط للمقابس الأساسية والثانوية (لـ HA).
أيقونة التحذير
للمقبس الثانوي تشير إلى أن واحدًا من المنافذ ليس متصلًا.
انقر على الرابط لعرض التفاصيل التالية للارتباط:
-
إصدار المقبس - إصدار برمجيات Cato المثبتة على المقبس
-
واجهة الويب للمقبس - انقر لفتح علامة تبويب جديدة في المتصفح وتسجيل الدخول إلى واجهة الويب للمقبس.
-
الوجهة - كاتو، LAN، Alt-WAN، وما إلى ذلك.
-
مزود خدمة الإنترنت - اسم مزود الخدمة الذي يستخدمه الرابط.
-
عنوان IP لمزود الخدمة - عنوان IP الذي يخصصه مزود الخدمة للرابط.
-
عرض النطاق الترددي - عرض النطاق الترددي المخصص للرفع والتنزيل للرابط.
-
الحالة - إذا كان الرابط مرفوع ومتصل بالسحاب كاتو، مرفوع وغير متصل الرابط مرفوع، لكن المقبس غير متصل بالسحاب كاتو، أو الرابط منخفض وغير متصل. لمزيد من المعلومات، انظر حالات منافذ المقبس أدناه.
-
المسافة (مللي ثانية) - وقت الرحلة ذهابًا وإيابًا بين الموقع وPoP
-
الاتصالات الحديثة - انقر على عرض السجل لفتح بيانات الاتصالات الحديثة في نافذة منبثقة
-
-
تفاصيل IPsec (لمواقع IPsec IKEv1 وIKEv2)
-
PoP - PoP في سحاب كاتو الذي يتصل به الموقع
-
IP الموقع - عنوان IP العام للموقع
-
مزود خدمة الإنترنت - اسم مزود الخدمة للرابط النشط
-
المسافة (مللي ثانية) - وقت الرحلة ذهابًا وإيابًا بين الموقع وPoP
-
الاتصالات الحديثة - انقر على عرض السجل لفتح بيانات الاتصالات الحديثة في نافذة منبثقة
-
ملاحظة
ملاحظة: هذه ميزة توفر مبكر (EA) متاحة فقط لإصدار محدد. لمزيد من المعلومات، اتصل بممثل كاتو نتوركس الخاص بك أو أرسل بريدًا إلكترونيًا إلى ea@catonetworks.com.

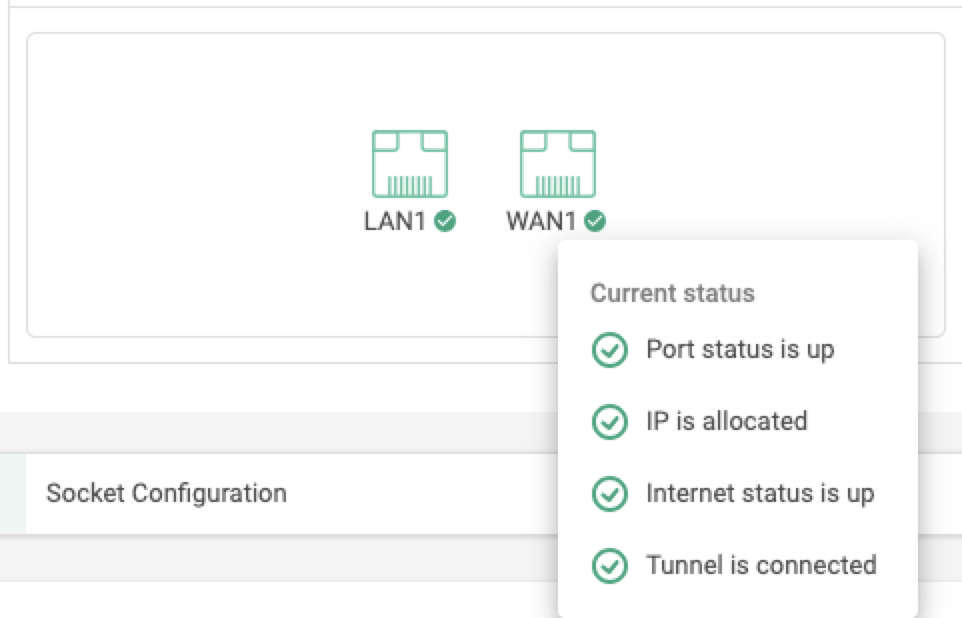

يمكنك عرض الحالة لكل منفذ في صفحة المقبس لموقع. بالإضافة إلى ذلك، يمكنك تمرير مؤشر الماوس فوق كل منفذ والحصول على مزيد من المعلومات التفصيلية حول الحالة. على سبيل المثال، إذا كان المنفذ يعرض حالة مرتفع وغير متصل، يمكنك تمرير الماوس ومعرفة إذا كان المشكلة أن النفق معطل أو لم يتم تخصيص عنوان IP.
يوفر كل منفذ المعلومات التالية:
-
مؤشر اللون لحالة المنفذ:
-
أخضر - حالة المنفذ مرتفع ومتصل
-
أصفر - حالة المنفذ مرتفع وغير متصل
-
أحمر - حالة المنفذ منخفضة
-
-
معلومات إضافية حول الحالة عندما تمرر مؤشر الماوس فوق المنفذ:
العنصر
الوصف
المنفذ (غير) متصل
يشير إلى ما إذا كان هناك اتصال مادي بالمنفذ
عنوان IP (غير) مخصص
يشير إلى ما إذا كان واجهة WAN لها عنوان IP
ملاحظة: مدعوم من Socket v21 وما بعده.
الإنترنت (غير) متصل
يشير إلى ما إذا كان هناك اتصال بالإنترنت
ملاحظة: مدعوم من Socket v21 وما بعده.
النفق (غير) متصل
يشير إلى ما إذا كان الاتصال قد تم إنشاؤه مع السحاب كاتو
بالنسبة لمقابس X1600 LTE، تتوفر الحالات الإضافية التالية لكل بطاقة SIM:
|
العنصر |
الوصف |
|---|---|
|
قوة الإشارة |
يشير إلى جودة الإشارة |
|
APN |
يشير إلى الاسم وحالة الاتصال بمزود الخدمة الخلوي |
|
تمكين التجوال |
يشير إلى ما إذا كانت وظيفة التجوال مفعلة |
|
تم (عدم) اكتشاف بطاقة SIM |
يشير إلى ما إذا تم إنشاء الاتصال بالسحاب كاتو |
