كيفية إعادة ضبط مقبس X1500 (قرص USB)

توضح هذه المقالة كيفية إعادة ضبط مقبس X1500 إلى الصورة الأصلية باستخدام محرك USB.

ملاحظة

تحذير! لدى CATO نماذج أجهزة مقبس معتمدة لمواقع x1500 (x1500 و x1500B). تأكد من تحديد النموذج الدقيق للمقبس قبل تثبيت الصورة على المقبس.

لمزيد من المعلومات حول النموذجين X1500 لمأخذ ، انظر نظرة عامة على إعادة تصوير مآخذ Cato.

تحديد طراز المقبس X1500

هناك صور منفصلة لنماذج المقابس X1500 و X1500B. تأكد من أن وحدة PSU للوحة الخلفية لمقبسك تتطابق مع الصورة أدناه.

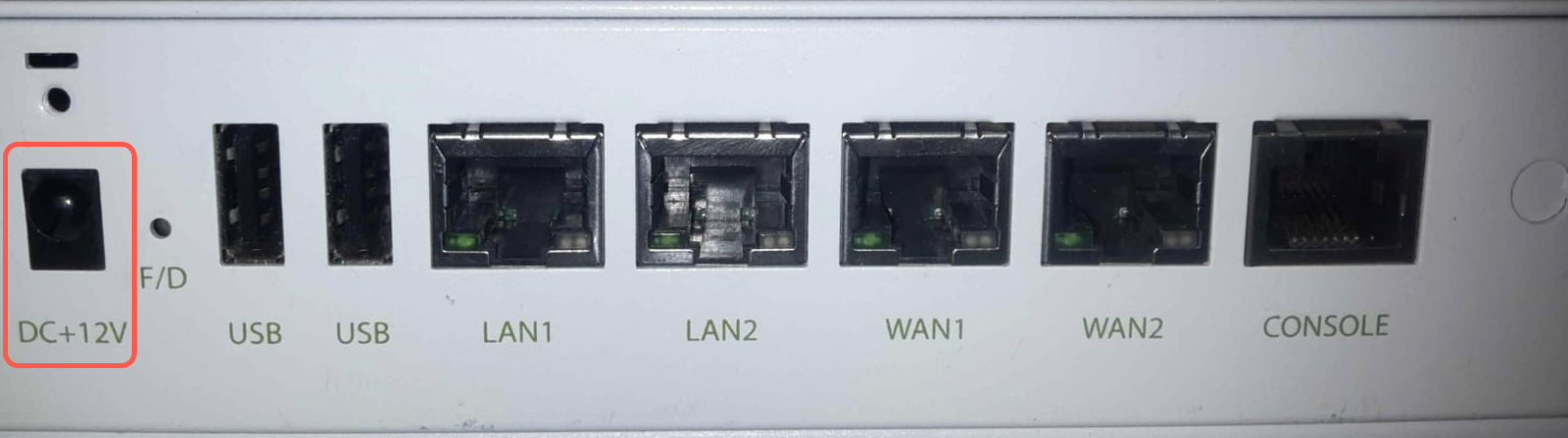

  • PSU على اللوحة الخلفية (X1500)


إذا كانت وحدة PSU لمقبسك تختلف عن الصورة، يُرجى الاطلاع على كيفية إعادة ضبط مقبس X1500B (محرك USB). إذا قمت بتثبيت صورة X1500B على مقبس X1500، يمكنك أن تتسبب في توقف المقبس عن العمل.

إعادة ضبط المقبس إلى التكوين والإصدار الافتراضي للمصنع

هذه نظرة عامة على الخطوات لإعادة ضبط مأخذ إلى الصورة الافتراضية باستخدام محرك USB.

  1. تحضير الصورة - تنزيل وفك ضغطها.

  2. نسخ الصورة إلى محرك USB.

  3. تثبيت الصورة على المقبس.

تحضير صورة المقبس

  1. تحميل ملف الصورة

    لمزيد من المعلومات حول الحصول على ملف الصورة، انظر ملفات صورة المقبس وvSocket.

  2. فك ضغط الصورة (انظر التعليمات أدناه).

    بعد فك ضغط الصورة، يقع الملف في الدليل التالي: live

  3. احصل على محرك USB بسعة لا تقل عن 8 جيجابايت. إذا كان من الضروري تهيئة محرك USB، استخدم إما تنسيق exFAT أو FAT32. عند استخدام تنسيق FAT32، يجب ألا يكون محرك USB أكبر من 32 جيجابايت.

حرق الصورة على محرك USB

تشرح هذه القسم كيفية نسخ صورة المقبس إلى محرك USB لكل من Windows وmacOS وLinux.

بعد فك ضغط الصورة، قارن تجزئة ملف الصورة غير المضغوط DD بتجزئة الملف الصحيحة التي تم التحقق منها من Cato. يؤكد ذلك سلامة صورة القرص قبل كتابة برنامج المقبس على القرص الصلب.

  • ملف بالتجزئة المؤكدة مرفق بهذه المقالة

  • احفظ الملف في نفس الدليل مع صورة القرص غير المضغوط

حرق الصورة باستخدام Windows

  1. قم بتوصيل محرك USB بجهاز Windows الخاص بك.

  2. انقل كلا الملفين المحملين إلى نفس الدليل، على سبيل المثال c:\Cato

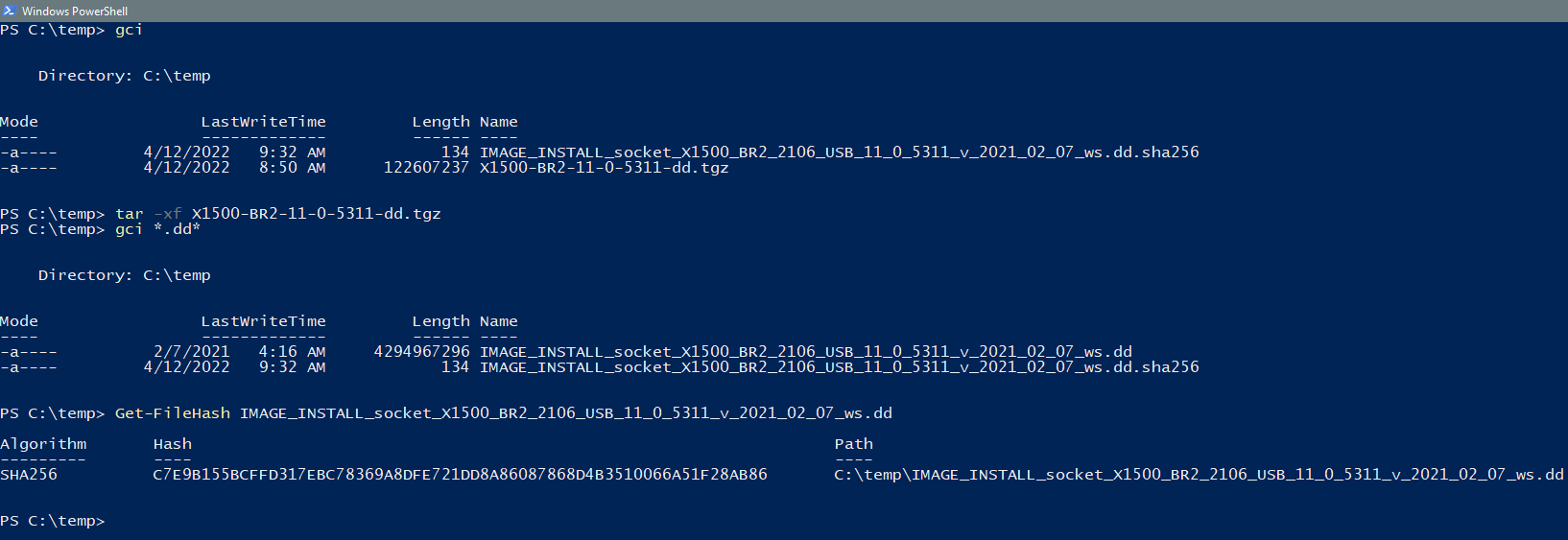

  3. فك ضغط الصورة، من Powershell المرتفع في نفس الدليل ككلا الملفين، قم بتشغيل tar -xf <archive-filename>


    ملاحظة

    ملاحظة: سيؤدي استخدام برامج فك الضغط المشتركة (مثل Winzip و7zip أو Winrar) إلى إفساد الصورة، مما ينتج عنه ملف بحجم ~135 ميغابايت. يجب أن يؤدي استخراج الملف باستخدام أمر tar في Windows CLI إلى ملف أكبر من 1 جيجابايت.

  4. تأكد من وضع ملف التجزئة في نفس الدليل كملف الصورة.

  5. شغل الأمر التالي لمقارنة تجزئة ملف صورة المقبس:

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1500_BR2_18960_production_socket_v21.1_20240919_2024_12_12.dd).Hash -eq (gc .\X1500-hash.txt).split()[0]

    يرجع الأمر صحيح عندما تكون التجزئات متطابقة.

  6. قم بتنزيل وتثبيت برنامج ناسخ القرص، مثل Win32 Disk Imager.

  7. اكتب الصورة على محرك USB. (قد تحتاج لعرض كل الملفات بـ *.* لرؤية ملف DD)

نسخ الصورة باستخدام macOS

  1. قم بتوصيل محرك USB.

  2. افتح نافذة الطرفية.

  3. حدد محرك الأقراص الجديد باستخدام الأمر diskutil list

  4. إلغاء تحميل المحرك المحدد باستخدام diskutil unmountDisk <diskN>

    <diskN> هو متغير تحدده في الخطوة السابقة، يظهر نموذج المخرج المحرك كـ disk0:

    diskutil list
/dev/disk0 (internal, physical)

  5. فك ضغط الصورة (انقر نقراً مزدوجاً على الملف).

  6. شغل الأمر التالي لمقارنة تجزئة ملف صورة المقبس:

    shasum -a 256 <archive-filename>

    قارن ناتج هذا الأمر بالتجزئة الصحيحة أعلاه.

  7. شغل الأمر التالي: dd if=./<file name> of=/dev/diskN bs=16m

    مثال dd if=./IMAGE_INSTALL_socket_X1500_BR2_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/diskN bs=16m

    تحذير: تأكد من كتابة الصورة على محرك USB وليس على القرص الصلب.

نسخ الصورة باستخدام Linux

  1. قم بتوصيل محرك USB بجهاز Linux

  2. حدد جهاز USB: /dev/sdb أو /dev/sdc.

  3. فك ضغط الصورة.

  4. شغل الأمر التالي dd if=./<file name> of=/dev/sdX

    مثال dd if=./IMAGE_INSTALL_socket_X1500_BR2_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/sdX

    ملاحظات:

    • بالنسبة للإصدارات المدعومة، يمكنك إضافة status=progress إلى الأمر dd لعرض حالة عملية الكتابة إلى USB.

    • تأكد من كتابة الصورة على محرك USB وليس على القرص الصلب.

تثبيت الصورة على المقبس

بعد تحضير صورة المقبس على محرك USB، أدخل المحرك في المقبس. عندما يبدأ المقبس في التشغيل، يثبت الصورة ويعيد ضبط إعدادات المصنع الافتراضية.

ملاحظة

ملاحظة: إذا تم عرض المقبس حاليًا في تطبيق إدارة Cato كمحدد لموقع، قم بإلغاء تخصيص المقبس من الموقع (انظر إدارة المقابس). ثم بعد تثبيت الصورة الجديدة، يمكنك تخصيص المقبس للموقع مرة أخرى.

  1. قم بتوصيل محرك USB بمنفذ USB الخاص بالمقبس.

  2. أعد تشغيل المقبس (افصل الطاقة وأعد توصيله).

  3. يستغرق الأمر حتى 5 دقائق لنسخ الصورة إلى المقبس. عند الانتهاء، سيقوم المقبس بإطفاء نفسه.

  4. هام! افصل محرك USB (وإلا ستحدث الخطوة 3 مرة أخرى).

  5. قم بتشغيل المقبس مرة أخرى (افصل الطاقة وأعد توصيله).

  6. سيبدأ المقبس على الإصدار الافتراضي والتكوين الافتراضي للمصنع.

التحقق من إصدار المقبس

بعد تثبيت صورة المقبس، يمكنك التحقق من نجاح العملية عن طريق استخدام واجهة الويب الخاصة بالمقبس للتحقق من إصدار المقبس.

لمزيد من المعلومات حول تسجيل الدخول إلى واجهة الويب الخاصة بالمقبس، راجع الوصول إلى واجهة الويب الخاصة بالمقبس.

ملاحظة

ملاحظة: إذا كنت تسجل الدخول إلى واجهة ويب المقبس محلياً بعد تثبيت صورة المقبس، يتم إعادة ضبط اسم المستخدم وكلمة المرور إلى الإعدادات الافتراضية.

للتحقق من إصدار المقبس:

  1. سجل الدخول إلى واجهة ويب المقبس.

    يمكنك استخدام كابل Ethernet للاتصال بمنفذ Socket LAN2 على مقبس X1500 إلى الكمبيوتر.

  2. انتقل إلى صفحة حول.

  3. تأكد من أن الإصدار هو نفس ملف الصورة الذي تم تنزيله أعلاه.

    يظهر المثال أدناه الإصدار لمقبس X1500 مع إصدار المقبس 17.x:
