كيفية إعادة ضبط مقبس X1700 (محرك أقراص USB)

تشرح هذه المقالة كيفية إعادة ضبط مقبس X1700 على الصورة الافتراضية باستخدام محرك أقراص USB.

ملاحظة

تحذير! يحتوي كاتو على نموذجين معتمدين من أجهزة المقابس لمواقع X1700 (X1700 و X1700B). تأكد من تحديد نموذج المقبس الدقيق قبل تثبيت الصورة على المقبس.

لمزيد من المعلومات حول النموذجين لمقبس X1700، انظر إلى نظرة عامة عن إعادة تصوير مقبس كاتو.

تحديد منفذ USB في مقبس X1700

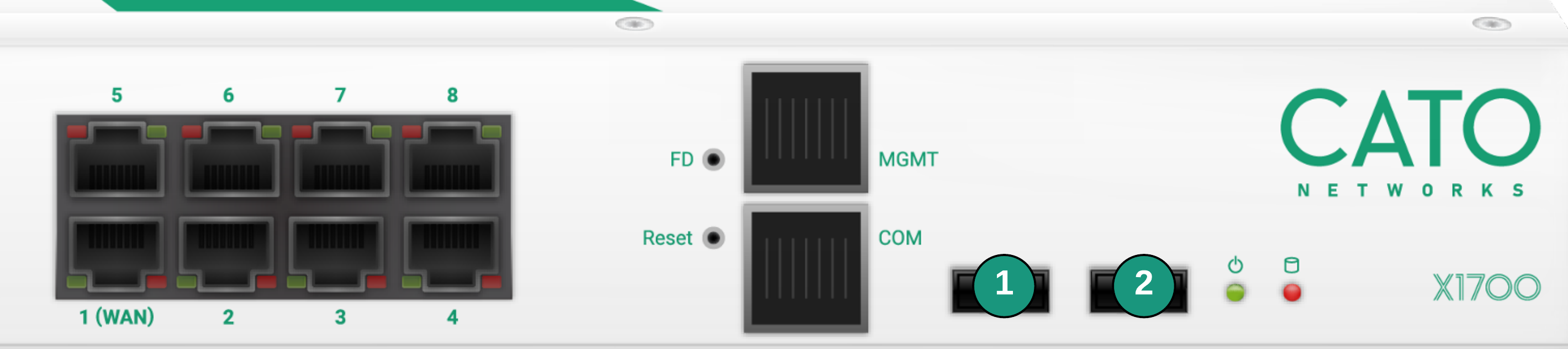

يحتوي مقبس X1700 على منفذين USB في اللوحة الأمامية، استخدم منفذ USB2 على مقبس X1700 لتثبيت الصورة. هذا هو المنفذ الذي يمكنك استخدامه لإعادة تصوير مقبس X1700 باستخدام محرك أقراص USB.


  1. منفذ USB1 - لا تستخدمه لإعادة تصوير مقبس X1700

  2. منفذ USB2 - يمكنك استخدام محركات أقراص USB 2.0 لإعادة تصوير مقبس X1700 باستخدام المنفذ USB2 (استخدام محرك أقراص USB 3.0 سيتسبب في مشاكل خلال عملية التثبيت)

إعادة ضبط المقبس إلى التكوين الافتراضي والإصدار الافتراضي



هذه نظرة عامة على المستويات العليا للخطوات لإعادة ضبط المقبس إلى الصورة الافتراضية باستخدام محرك أقراص USB.

  1. تحضير الصورة - تنزيلها وفك ضغطها.

  2. حرق الصورة إلى محرك الأقراص USB.

  3. تثبيت الصورة على المقبس.

إعادة ضبط المقبس مع الملحقات

للمقابس X1700 وX1700B التي تحتوي على وحدات إضافية، يجب إزالة الوحدات خلال عملية إعادة التصوير بالكامل.

بعد أن يقلع المقبس بنجاح، أعد إدخال الوحدة الإضافية في المقبس.

تحضير صورة المقبس

  1. تنزيل ملف الصورة

    لمزيد من المعلومات حول طريقة الحصول على ملف الصورة، انظر إلى ملفات صورة المقبس والـ vSocket.

  2. فك الضغط عن الصورة (انظر التعليمات أدناه).

  3. احصل على محرك أقراص بشعار USB بسعة لا تقل عن 8 جيجابايت. إذا كان من الضروري تهيئة محرك أقراص USB، استخدم إما تنسيق exFAT أو FAT32. عند استخدام تنسيق FAT32، يجب أن لا يتجاوز حجم محرك أقراص USB 32 جيجابايت.

حرق الصورة إلى محرك أقراص USB

يوضح هذا القسم كيفية حرق صورة المقبس إلى محرك أقراص USB لـ Windows، macOS، وLinux.

بعد فك الضغط عن الصورة، قارن تجزئة الملف للصورة غير المضغوطة DD بتجزئة الملف الصحيحة والمصححة من Cato. هذا يؤكد سلامة صورة القرص قبل كتابة البرامج الثابتة للمقبس إلى القرص الصلب.

  • تم إرفاق ملف بالتجزئة الصحيحة إلى هذه المقالة

  • احفظ الملف في نفس الدليل مع صورة القرص غير المضغوطة

ملاحظة

مهم: يجب عليك استخدام منفذ USB2 لتثبيت الصورة على مقبس X1700. لا يمكنك تثبيت الصورة باستخدام منفذ USB1.

حرق الصورة باستخدام Windows

  1. قم بتوصيل محرك أقراص USB بجهاز Windows الخاص بك.

  2. انقل الملفات المحملة للصورة والتجزئة إلى نفس الدليل، على سبيل المثال c:\Cato

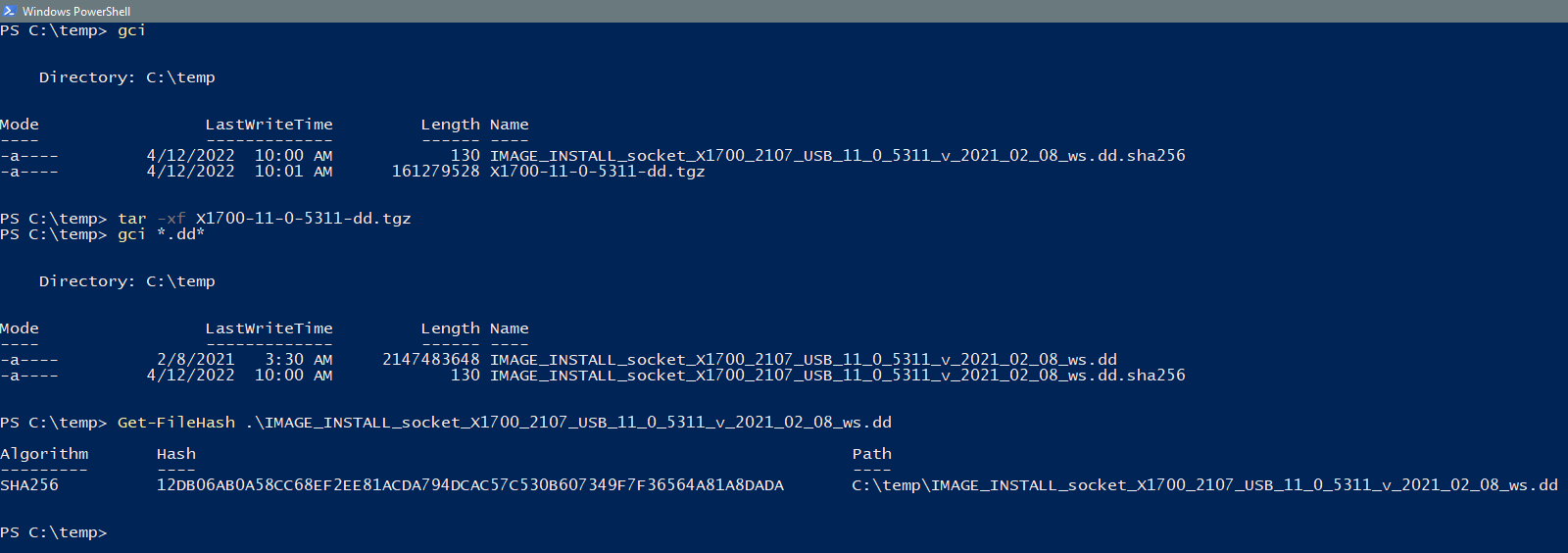

  3. فك ضغط الصورة، من داخل Powershell المرتفعة في نفس الدليل مثل الملفات الاثنين، شغل tar -xf <archive-filename>x1700_untar_image.png

    ملاحظة: ستؤدي برامج فك الضغط العامة (مثل Winzip، 7zip أو Winrar) إلى تلف الصورة، مما يؤدي إلى حجم ملف حوالي 135 ميغابايت. يجب أن يؤدي استخراج الملف باستخدام أمر Windows CLI tar إلى ملف بحجم أكبر من 1 جيجابايت.

  4. تأكد من وضع ملف التجزئة في نفس الدليل حيث يوجد ملف الصورة.

  5. قم بتشغيل الأمر التالي لمقارنة تجزئة الملف لصورة المقبس:

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1700_18960_production_socket_v21.1_20240919_2024_12_12.dd).Hash -eq (gc .\X1700-hash.txt).split()[0]

    يرجع الأمر True عندما تكون التجزئات متطابقة.

  6. قم بتنزيل وتثبيت برنامج لحرق الأقراص، مثل Win32 Disk Imager.

  7. اكتب الصورة على محرك أقراص USB. (قد تحتاج إلى إظهار جميع الملفات بـ *.* لرؤية ملف DD)

حرق الصورة باستخدام macOS

  1. قم بتوصيل محرك أقراص USB.

  2. افتح نافذة طرفية.

  3. حدد محرك الأقراص الجديد باستخدام الأمر diskutil list

  4. قم بإلغاء تثبيت محرك الأقراص المحدد باستخدام diskutil unmountDisk <diskN>

  5. فك الضغط عن الصورة (انقر مرتين على الملف).

  6. قم بتشغيل الأمر التالي لمقارنة تجزئة الملف لصورة المقبس:

    shasum -a 256 <archive-filename>

    قارن ناتج هذا الأمر مع التجزئة المؤكدة أعلاه.

  7. قم بتشغيل الأمر التالي لكتابة ملف الصورة إلى USB:

    dd if=./IMAGE_INSTALL_socket_X1700_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/diskN bs=16m

    ملاحظات:

    • بالنسبة للإصدارات المدعومة، يمكنك إلحاق status=progress إلى أمر dd لرؤية حالة عملية الكتابة إلى USB.

    • تأكد من كتابة الصورة على محرك أقراص USB وليس على القرص الصلب.

حرق الصورة باستخدام Linux

  1. قم بتوصيل محرك أقراص USB بجهاز Linux الخاص بك

  2. حدد أي جهاز هو USB الخاص بك /dev/sdb أو /dev/sdc

  3. فك الضغط عن الصورة.

  4. قم بتشغيل الأمر التالي لكتابة ملف الصورة إلى USB

    dd if=./IMAGE_INSTALL_socket_X1700_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/sdX

    ملاحظات:

    • بالنسبة للإصدارات المدعومة، يمكنك إلحاق status=progress إلى أمر dd لرؤية حالة عملية الكتابة إلى USB.

    • تأكد من كتابة الصورة على محرك أقراص USB وليس على القرص الصلب.

تثبيت الصورة على مقبس X1700

بعد تحضير صورة المقبس على محرك أقراص USB، أدخل المحرك في المقبس. عند إقلاع المقبس، يقوم بتثبيت الصورة ويعيد ضبط الإعدادات الافتراضية.

ملاحظة

ملاحظة: إذا كان المقبس يظهر حاليًا في تطبيق إدارة Cato بأنه معين لموقع، فقم بإلغاء تعيين المقبس من الموقع (انظر إلى إدارة المقابس). ثم بعد تثبيت الصورة الجديدة، يمكنك تعيين المقبس للموقع مرة أخرى.

لتثبيت الصورة على مقبس X1700:

  1. قم بإيقاف تشغيل مقبس X1700.

  2. بالنسبة لمقابس المجهزة بوحدات إضافية، قم بإزالة الوحدة بأكملها من المقبس.

  3. أدخل محرك الأقراص USB الذي قمت بإعداده في القسم 2 في المنفذ USB2.

  4. قم بتشغيل مقبس X1700.

  5. تبدأ التثبيت عند إقلاع X1700، ينبغي أن تستغرق حوالي 1.5-2 دقيقة اعتمادًا على سرعة محرك أقراص USB.

  6. بعد اكتمال التثبيت، سيقوم X1700 بإيقاف تشغيل تلقائيًا. لذا عند إيقاف تشغيل المقبس، تم تثبيت الصورة الجديدة على المقبس.

  7. قم بإزالة محرك الأقراص USB من المقبس.

  8. مهم! افصل سلك الطاقة ثم أعد توصيله لتشغيل المقبس.

  9. بالنسبة للمقابس المزودة بوحدات إضافية، قم بإعادة إدخال الوحدة في المقبس.

التحقق من إصدار المقبس

بعد تثبيت صورة المقبس، يمكنك التحقق من نجاح العملية باستخدام واجهة المستخدم على الويب للمقبس للتحقق من إصدار المقبس.

لمزيد من المعلومات حول تسجيل الدخول إلى واجهة المستخدم على الويب للمقبس، انظر إلى الوصول إلى واجهة المستخدم على الويب للمقبس.

ملاحظة: إذا كنت تسجل الدخول إلى واجهة المستخدم على الويب للمقبس محليًا بعد تثبيت صورة المقبس، يتم إعادة ضبط اسم المستخدم وكلمة المرور إلى الإعدادات الافتراضية.

للتحقق من إصدار المقبس:

  1. قم بتسجيل الدخول إلى واجهة المستخدم على الويب للمقبس.

    يمكنك استخدام كابل Ethernet للاتصال بمنفذ المقبس 8 على مقبس X1700 إلى الكمبيوتر.

  2. انتقل إلى صفحة حول.

  3. تأكد من أن الإصدار هو نفسه ملف الصورة الذي قمت بتنزيله أعلاه.
