كيفية تغيير طراز Socket لموقع

توضح هذه المقالة كيفية استبدال طراز Socket الفعلي بطراز آخر.

نظرة عامة

يمكنك تغيير طراز Socket لموقع، على سبيل المثال ترقية الموقع من X1500 إلى Socket X1700. عند إزالة وتوصيل Socket، يتم فصل الموقع عن سحابة Cato. يتم استعادة الاتصال بالكامل بمجرد تعيين Socket الجديد للموقع.

لتغيير طراز Socket لموقع مع توفر عالي للمقبس (HA)، يجب إزالة كلتا المقابس وتعيينها بالمقابس الجديدة.

الاستعداد لاستبدال مقبس

قبل استبدال طراز Socket، يُنصح بالنظر في الخطوات التحضيرية التالية:

  • قبل تغيير نوع موقع Socket، تأكد من أن S/N (وعنوان MAC لطراز Socket X1500) للمقبس الجديد متاح في شاشة جرد Socket (الإدارة > جرد Socket). يجب أن يكون المقبس متاحًا في جرد المقبس للاتصال بنجاح.

  • إذا كانت هناك عناوين IP ثابتة تم تكوينها لواجهات WAN الخاصة بالمقبس الموجود، نوصي بتسجيل الدخول إلى واجهة ويب Socket ونسخ تكوين IP الثابت. لا يتم ترحيل عناوين IP الثابتة هذه إلى طراز المقبس الجديد ويجب عليك إعادة تكوينها.

  • بالنسبة لمخذرات X1700 التي تستخدم بطاقة إضافية، يجب إزالة البطاقة وإعادة تعيين المنافذ قبل التغيير إلى مقبس آخر.

هام! استبدال مقبس يتسبب في انقطاع الخدمة، نوصي بإجدولة الاستبدال خلال فترة الصيانة.

تعيين منافذ المقبس

عند الترحيل من مقبس إلى آخر، يتم تعيين المنافذ بشكل مختلف لكل طراز مقبس.

تستند منافذ المقبس إلى المعرفات في شاشة المقبس (الشبكة > تكوين الموقع > المقبس)، وليس الأسماء التي تقوم بتكوينها للمنافذ.

ملاحظة: يمكنك الترحيل بشكل تبادلي بين جميع طرازات المقبس كما هو موضح أدناه.

تغيير Sockets X1500 وX1600

تتطابق منافذ المقبس X1500 مع المنافذ التالية على مقبس X1600:

مقبس X1500

مقبس X1600

WAN1

منفذ 1

WAN2

منفذ 2

LAN1

منفذ 5

LAN2

منفذ 6

USB1

USB1

USB2

USB2

تغيير Sockets X1500 وX1700

تتطابق منافذ المقبس X1500 مع المنافذ التالية على مقبس X1700:

مقبس X1500

مقبس X1700

WAN1

منفذ 1

WAN2*

منفذ 2 أو منفذ 3

LAN1*

منفذ 2 أو منفذ 3

LAN2

منفذ 4

USB1

لم يتم ترحيل

USB2

لم يتم ترحيل

* يعتمد هذا التعيين إذا كان لدى المقبس X1500 منفذ واحد أو منفذين نشطين لحركة المرور WAN:

  • إذا تم استخدام WAN2 كوصلة WAN ثانوية، فإنه يتطابق مع المنفذ 2 و LAN1 ترتبط بالمنفذ 3

  • إذا لم يتم استخدام WAN2 لحركة المرور WAN، فإنه يتطابق مع المنفذ 3 و LAN1 ترتبط بالمنفذ 2

تغيير Sockets X1600 وX1700

تتطابق منافذ المقبس X1600 مع المنافذ التالية على مقبس X1700:

مقبس X1600

مقبس X1700

منفذ 1

منفذ 1

منفذ 2

منفذ 2

منفذ 5

منفذ 3

منفذ 6

منفذ 4

USB1

لم يتم ترحيل

USB2

لم يتم ترحيل

تغيير طراز المقبس لموقع

استخدم تطبيق Cato Management لتغيير نوع الموقع إلى طراز المقبس الجديد. ثم قم بفصل المقبس الموجود، وربط كابلات الشبكة بالمقبس الجديد. عندما يكون المقبس الجديد جاهزاً، قم بتعيينه إلى الموقع الجديد.

لتغيير طراز Socket لموقع:

  1. في تطبيق Cato Management، قم بإزالة تعيين المقبس الحالي من الموقع.

    لمزيد من المعلومات حول إلغاء تعيين مقبس، انظر إدارة المقابس.

    1. من قائمة التنقل، انقر فوق الشبكة > المواقع، واختر الموقع الذي تقوم بإزالته.

    2. من قائمة التنقل، انقر فوق تكوين الموقع > المقبس.

      ''

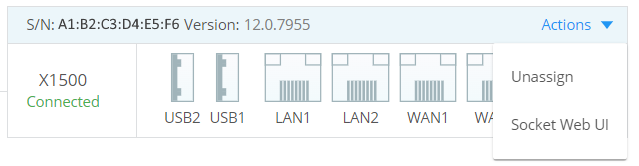

    3. من قائمة الإجراءات للموقع الذي تقوم بإزالته، اختر إلغاء تعيين.

      تفتح نافذة تحذير.

    4. انقر فوق موافق.

      تم إلغاء تعيين المقبس من الموقع. يتلقى الحساب إشعارًا جديدًا لتنشيط مقبس جديد.

  2. من قائمة التنقل، انقر فوق الشبكة > المواقع، وتأكد من أن حالة الاتصال للموقع هي غير متصل.

  3. غير نوع الاتصال للموقع.

    1. من قائمة التنقل، انقر فوق الشبكة > المواقع وحدد الموقع.

    2. افتح القسم عام.

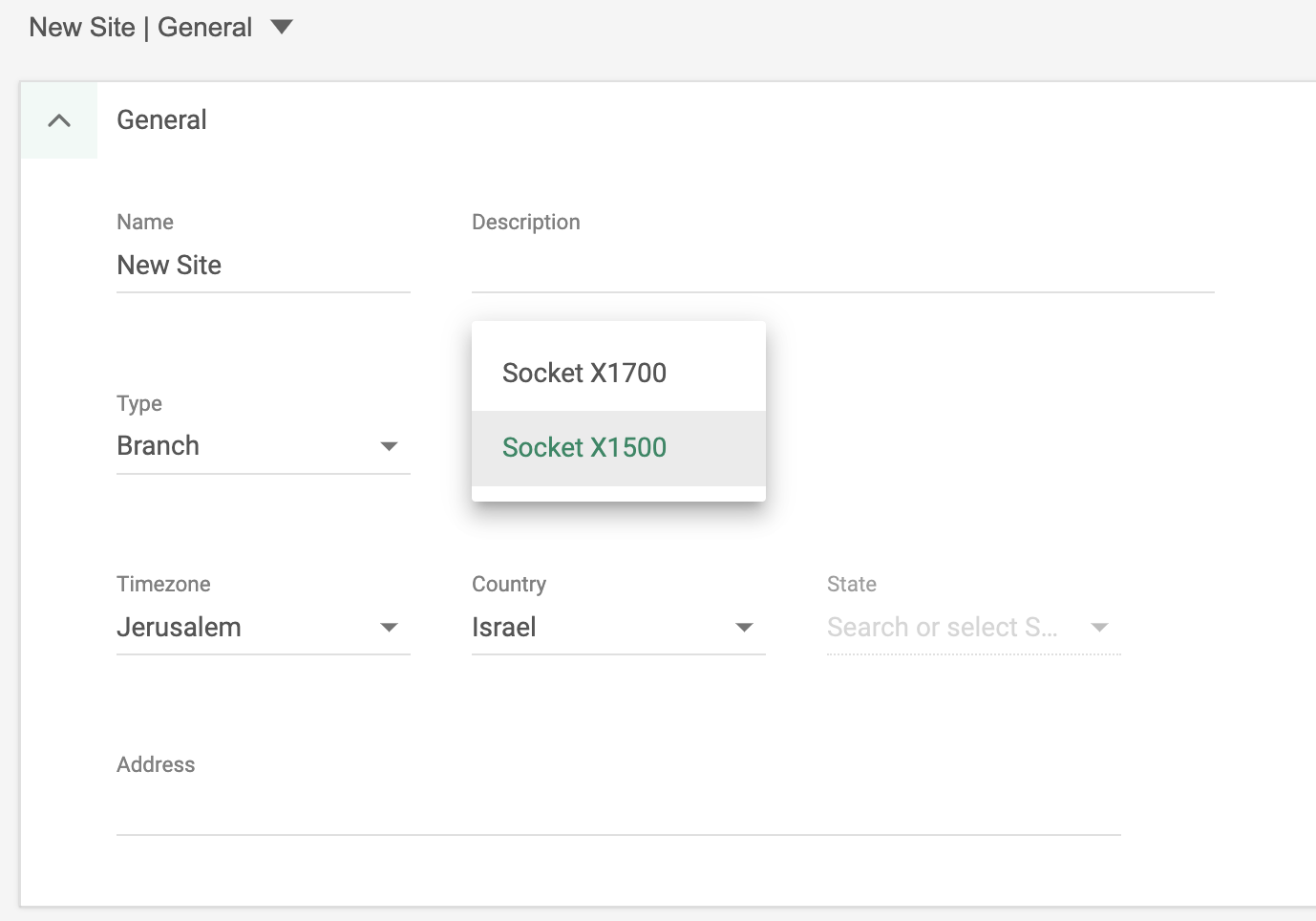

    3. من قائمة نوع الاتصال المنسدلة، حدد نوع الموقع لطراز المقبس الجديد (على سبيل المثال، Socket X1700).

      ''
    4. انقر فوق حفظ.

  4. قم بتوصيل منفذ WAN للمقبس الجديد (WAN1 لـ X1500 أو المنفذ 1 لـ Sockets X1600 وX1700) بالإنترنت.

    يرتقي المقبس تلقائيًا إلى أحدث إصدار من نظام المقبس.

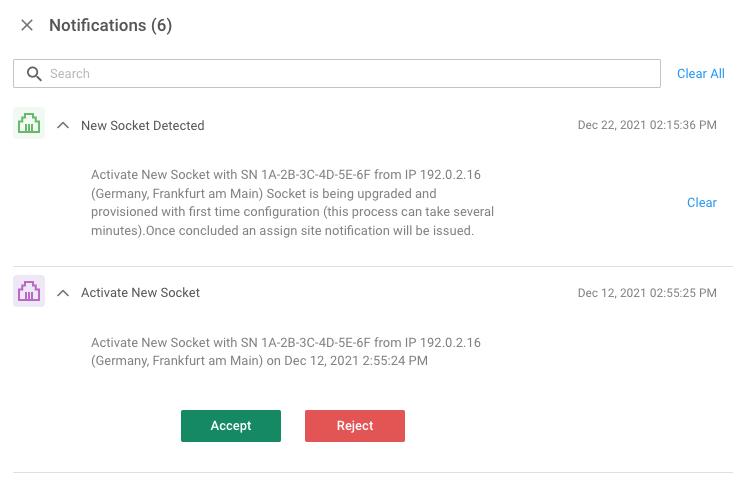

  5. افتح منطقة الإشعارات notification.png (في شريط القائمة العلوي الأيمن)، وافتح رسالة تنشيط مقبس جديد.

    ''
  6. انقر فوق قبول. حدد الموقع الذي يتم تعيين المقبس له.

  7. للمواقع التي تستخدم تكوين المقابس العالية (HA): إذا لزم الأمر، قم بتغيير عنوان IP لواجهة إدارة المقبس لتلبية متطلباتك.
