تهيئة المواقع باستخدام مقابس Cato

نظرة عامة

المواقع التي تستخدم مقابس Cato للاتصال بالسحابة Cato تدعم جميع ميزات الشبكة وQoS لمساعدتك في إدارة حركة مرور الشبكة. مقبس X1500 هو جهاز سطح الطاولة مصمم للمكاتب الفرعية ويحتوي على أربعة منافذ (منفذين WAN ومنفذين LAN). مقبس X1600 مخصص للمواقع المتوسطة الحجم ويحتوي على ثمانية منافذ ويتضمن أيضًا نموذج LTE. مقبس X1700 هو جهاز 1U يتم تركيبه في رف الخادم. إنه مصمم لمراكز البيانات ومقار الشركات. يحتوي على ثمانية منافذ وفتحة توسعة لمنافذ إضافية من النحاس أو الألياف البصرية. بالإضافة إلى ذلك، يحتوي مقبس X1700 على محركي أقراص صلبة قابلين للاستبدال.

تكوين الاتصالات الأساسية والثانوية

تدعم المقابس الاتصال بعدة مزودي خدمات الإنترنت لتوفير التكامل والوظائف عند الفشل. تقوم منافذ WAN بإرسال حركة المرور من شبكة LAN الداخلية إلى مواقع WAN الأخرى أو الإنترنت الخارجي. التكوين الافتراضي النشط/السلبي للمقبس هو أن الاتصال الرئيسي له الأولوية القصوى ويكون الاتصال النشط. لدى الاتصال الآخر أولوية ثانوية وهو الاتصال السلبي. بعض تكوينات المقبس الإضافية هي:

  • نشط/نشط - يتم ضبط كلا الاتصالين على الأولوية الرئيسية ويرسلان حركة مرور WAN في نفس الوقت.

  • اتصال خلوي 4G/LTE - توفر مقابس X1600 LTE دعمًا خلويًا مدمجًا، وللطرز الأخرى من المقابس يمكن توصيل مودمات خلوي بالمقبس المستخدمة لحركة مرور WAN. نظرًا لأن الاتصالات الخلوية غالبًا ما تكون مكلفة، يتم تكوين الموقع لاستخدام هذا الاتصال فقط في حالات الطوارئ.

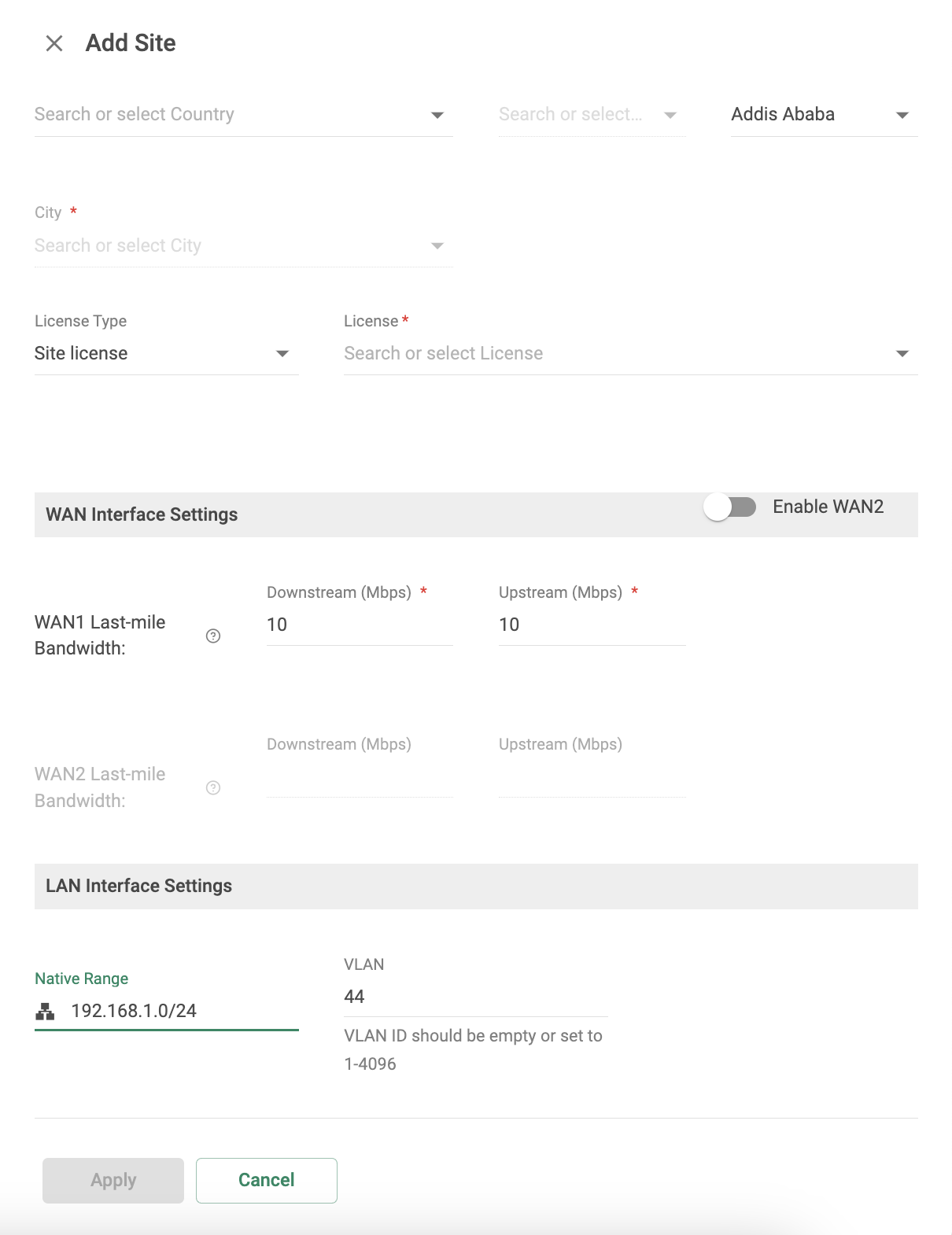

عند إنشاء موقع، تتيح لك خيارات تمكين WAN2 تكوين الإعدادات لاتصال النطاق الترددي الثانوي. لاحقًا، يمكنك استخدام صفحة تكوين الموقع > مقبس لتغيير أو تحديث الإعدادات.

السيطرة على النطاق الترددي للموقع

يمكنك استخدام تطبيق إدارة Cato للسيطرة على الحد الأقصى للنطاق الترددي الصاعد والهابط من السحابة Cato إلى كل موقع.

قم بتكوين إعداد النطاق الترددي وفقًا لشروط ترخيص موقع Cato. على سبيل المثال، إذا كان ترخيص الموقع لـ 100 ميجابت في الثانية، قم بتكوين كل رابط (صاعد وهابط) ليكون 100 ميجابت في الثانية. إذا كان ترخيص موقع Cato لديه قيمة نطاق ترددي أعلى من نطاق رابط ISP، قم بضبط نطاق كل رابط وفقًا لنطاق ISP.

يمكنك ضبط القيم كأرقام صحيحة أو تضمين حتى رقم عشري واحد.

يمكنك تكوين الإعدادات في شبكة > <الموقع> > تكوين الموقع > مقبس.

تكوين النطاق الأصلي

النطاق الأصلي للموقع هو عنوان IPv4 (وCIDR) للشبكة الأساسية LAN التي تقع خلف المقبس.

يمكنك تكوين إعدادات النطاق الأصلي في الشبكة > <الموقع> > تكوين الموقع > الشبكات. يمكنك أيضًا استخدام هذا القسم لتكوين نطاقات الشبكة الإضافية للموقع.

يمكنك اختيارياً وضع علامة على النطاق الأصلي لكل واجهة LAN باستخدام معرف VLAN (802.Q). يعتبر من أفضل الممارسات أن يكون لديك شبكات مميزة فقط داخل مواقعك. يمكنك إضافة العلامة أثناء إنشاء موقع أو إضافتها للمواقع الحالية.
