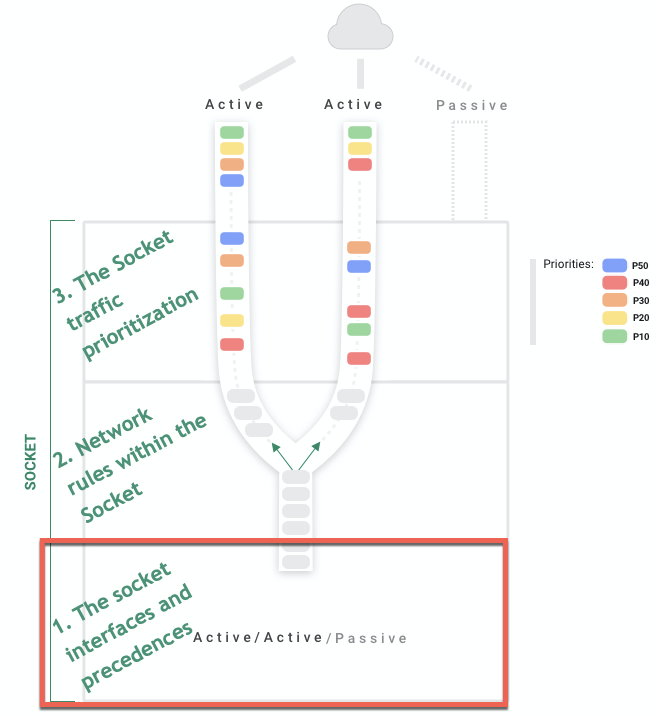

المخرج مسؤول عن حركة المرور لكل من WAN والإنترنت. يمكنك تعيين كل واحدة من واجهات المخرج للاتصال بمزود خدمة إنترنت مختلف (ISP) أو MPLS عبر الأميال الأخيرة. تركز هذه المقالة على خيارات نشر المخرج وتوضح الآلية الخاصة بالنقل.
يحدد نشر مخرج كاتو كيفية توجيه حركة المرور عبر الوصلات. استخدم تطبيق إدارة كاتو لتكوين الأسبقية لكل وصلة مخرج لاختيار النشر للموقع. هذه هي النشرات المتاحة:
-
نشط/نشط - كلا الوصلتين بنفس الأسبقية للتوازن في التحميل
-
نشط/غير نشط - كلا الوصلتين بأسبقية مختلفة للتكرار
-
أكثر من وصليتين - أسبقية مختلفة لتوازن الحمل والتكرار
لمزيد من المعلومات عن تكوين الأسبقية، راجع العمل مع مواقع المخرج.
في عمليات النشر النشطة/النشطة، ينشئ المخرج أنفاق DTLS إلى نقطة تواجد كاتو ويستخدم درجات SLA لتوزيع التدفق الذكي ثنائي الاتجاه لضمان أفضل SLA لحركة المرور. يحسب المخرج درجة كل تدفق بناءً على عدة معايير، على سبيل المثال، التأخير، MOS، فقدان الحزم، والمزيد. ثم يقوم المخرج بتوجيه حركة المرور عبر الوصلات بناءً على سياسة الشبكة.
إذا تم اكتشاف مشكلة في وصلة (مثل فصل المنفذ أو تدهور SLA)، فإن المخرج ينقل حركة المرور بسلاسة إلى وصلة أخرى ويحافظ على التدفقات نشطة ومتواصلة. توصي كاتو بتنفيذ التكوين النشط/النشط لتحقيق أفضل تجربة للمستخدم وردّ فعل فوري على مشاكل الاتصال.

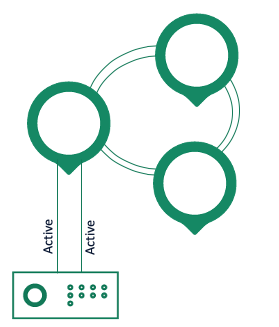

في تطبيق إدارة كاتو، يتم تكوين جميع الوصلات بنفس الأسبقية – 1 (نشط). يوضح المخطط التالي مخرج متصل بسحابة كاتو بوصلتين نشطتين:
عند تكوين مخرج لإعداد نشط/غير نشط، ينشئ المخرج أنفاق DTLS إلى نقطة التواجد عبر جميع الوصلات النشطة وغير النشطة. تنشط المخارج ونقاط التواجد الوصلات غير النشطة لحركة المرور فقط بعد اكتشاف مشاكل الاتصال في جميع الوصلات النشطة. خلال هذا الوقت، تعمل الوصلات أسبقية 1 وأسبقية 2 نشط/نشط وتستخدم التوزيع الذكي للتدفقات ثنائي الاتجاه لتوجيه التدفقات عبر الوصلة ذات أفضل درجة SLA. بعد فترة زمنية قدرها 10 دقائق، يعيد المخرج تقييم شروط SLA ويمكن أن يعطل وصلة أسبقية 2.
يتم تحديد العتبات لتنشيط الوصلات غير النشطة لحركة المرور وفقًا لإعدادات SLA. لمزيد من المعلومات، راجع تكوين إعدادات اتصال SLA.
ملاحظة
ملاحظة: يتم استخدام حركة المرور عبر الوصلة غير النشطة لمراقبة جودة الوصلة وإجراء فحوصات الاتصال بنقطة التواجد. إذا كنت تستخدم الوصلة غير النشطة مع أحد مزودي خدمة LTE الخلوية، يمكنك تكوينها كوصلة أسبقية 3 (فرصة أخيرة) للحفاظ على استخدام البيانات من خلال تقليل حركة المرور المسيطر عليها.
يوضح المخطط التالي مخرج متصل بسحابة كاتو بوصلتين نشطتين ووصلة غير نشطة:
بالنسبة للنشرات التي تحتوي على أكثر من وصليتين للنقل، يمكنك تنفيذ إعداد نشط/نشط/نشط أو نشط/نشط/غير نشط. يستخدم إعداد نشط/نشط/غير نشط عينة وصلة نشطة تتصل بمزودي خدمة مختلفين ووصلة غير نشطة تتصل بشبكة 4G/LTE. إذا تم فصل الوصلات النشطة أو تجاوز عتبات SLA، يقوم المخرج بتنشيط الوصلة غير النشطة.

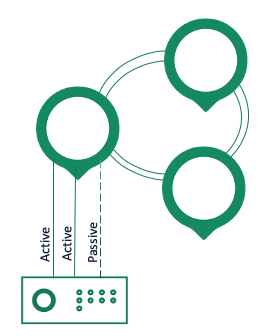

يوضح المخطط التالي مخرج متصل بنفس نقطة التواجد في سحابة كاتو مع وصليتين نشطتين ووصلة غير نشطة:
يتمثل أحد تحديات المخرج في عمليات النشر النشطة/النشطة في تجنب تقسيم تدفق الاتصال بين الوصلات النشطة. لحل التحدي، يستخدم المخرج طريقة الاستقرار ويوزع حركة المرور عبر الوصلتين النشطتين بناءً على التدفقات بدلاً من الحزم الفردية. كل تدفق هو اتصال شبكة يعتمد على المجموعات الخمسة التالية التي تسمح بالتدفقات بالالتصاق بالنفق الذي تم اختياره في البداية: عنوان IP المصدر، رقم منفذ المصدر، عنوان IP الوجهة، رقم منفذ الوجهة، والبروتوكول. عندما تصل الحزم من تدفق إلى المخرج، يتم إرسالها عبر نفس النفق الذي تم استخدامه عند إنشاء التدفق.
بالنسبة لعمليات النشر النشطة/النشطة، يعتبر المخرج كل أنفاق DTLS كنفق متعدد. النفق المتعدد هو نفق منطقي يحمل جميع المعلومات المتعلقة بالتدفقات. إذا انقطع أحد الأنفاق، يستعيد المخرج بسرعة الاتصال مع النفق الآخر ولا يوجد تأثير على المستخدم النهائي.
لمزيد من المعلومات حول الإعدادات والعتبات لحركة المرور في عمليات النشر النشطة/النشطة، راجع توزيع حركة المرور النشطة/النشطة.
يصف هذا القسم الحالات عندما يقرر المخرج نقل التدفقات من وصلة نشطة إلى أخرى.
ينقل المخرج التدفقات فورًا إلى الوصلة النشطة الأخرى إذا تعرف على أن النفق منفصل، إما بسبب فقدان حزم بنسبة 100%، أو لأن المخرج لا يتلقى ردودًا على رسائل الحفاظ على النشاط.
إذا تعرف المخرج على أن المنفذ الفعلي منفصل، على سبيل المثال إذا تم فصل كابل الشبكة، فإنه ينقل جميع التدفقات فورًا إلى الوصلة النشطة الأخرى. عندما يتم استعادة الاتصال، يحسب المخرج درجة SLA للوصلة ويبدأ بالتدريج في استخدامها لتدفقات جديدة في وضع نشط/نشط.
في إعداد نشر وصلة WAN نشطة/غير نشطة، يستخدم المخرج الوصلات النشطة خلال التشغيل العادي، ولا يقوم بتنشيط الوصلة غير النشطة إلا عند اكتشاف المخرج أو نقطة التواجد مشكلة اتصال في جميع الوصلات النشطة.
ينشط المخرج الوصلة غير النشطة إذا انفصلت جميع الأنفاق النشطة، أو لم تتمكن من تلبية عتبات اتصال SLA.
ينشط المخرج الوصلة غير النشطة عندما تنقطع جميع أنفاق الوصلة النشطة أو عندما تتحقق فقدان حزم بنسبة 100%.
إذا لم تحقق جميع الوصلات النشطة عتبات وصلة SLA، ينشط المخرج الوصلة غير النشطة. لمزيد من المعلومات حول عتبات SLA، راجع تكوين إعدادات اتصال SLA.
