دمج كاتو مع شبكة WAN البديلة

نظرة عامة على البديل. WAN

يمكن للعملاء استخدام مآخذ كاتو لدمج الشبكات MPLS القائمة تماماً مع كاتو. توفر المآخذ إمكانيات شبكة متقدمة لإدارة حركة مرور WAN بين مواقعك عبر سحابة كاتو وشبكة MPLS.

يرسل المقبس حركة مرور WAN البديلة إلى جهاز التوجيه MPLS PE (حافة المزود) الذي يقوم بعد ذلك بإعادة توجيه الحركة عبر نواة MPLS إلى الوجهة. مزود MPLS مسؤول عن نقل البيانات والسماح باتصال مباشر بين العقد الشبكة.

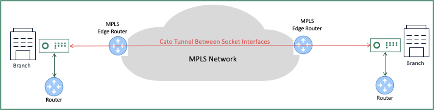

يوضح الرسم البياني التالي مثالاً على نشر موقع إلى موقع لربط مآخذ كاتو عبر شبكة MPLS:


ملحوظة

ملحوظة: البديل. يستخدم نفق WAN منفذ UDP رقم 20049 لإرسال الحركة.

دمج كاتو مع البديل. شبكة WAN

عند دمج البديل. حركة مرور WAN في موقع مع مقبس كاتو، يجب عليك تطبيق الإعدادات التالية:

  1. قم بتكوين واجهة WAN للمقبس لإدارة البديل فقط. حركة مرور WAN. عند تكوين البديل. واجهة WAN، يتم استخدام الواجهة فقط للبديل. نقل WAN.

  2. إنشاء أو تحرير قواعد الشبكة لإدارة الحركة عبر البديل. وصلة WAN.

شرح البديل. WAN وبديل. وجهة طبقة-2 البديلة لـ WAN

يميز كاتو بين نوعين من البديل. الشبكات WAN, المآخذ على نفس (طبقة-2) أو مختلف (طبقة-3) الشبكات الفرعية. استخدم تطبيق إدارة كاتو لاختيار البديل الصحيح. شبكة WAN البديلة ووجهة الرابط للمقبس. الفرق الوحيد بين البديل. خيارات WAN طبقة-2 وبديل. خيارات WAN طبقة-3 هو عنوان IP المصدر الذي يستخدمه المقبس للنقل.

البديل لـ WAN (طبقة-2)

عندما تحتاج مواقع المقبس إلى أن تكون على الشبكة الفرعية نفسها، قم بتعيين وجهة الرابط إلى البديل لـ WAN (طبقة-2). يستخدم المقبس عنوان IP المصدر وعنوان IP البوابة في البديل. إعدادات رابط WAN لتوجيه الحركة إلى الوجهة.

مآخذ في الاتصال ذو التوافر العالي المرتبطة بالبديل. شبكة WAN

في وضع HA للمقبس، يستخدم كلا المآخذ الأولية والثانوية عنوان MAC منطقي واحد. يتم تعريف عنوان MAC المنطقي بواسطة قيمة ثابتة متبوعة بالبديل. معرف واجهة شبكة WAN.

استخدم المتطلبات التالية لـ HA mآخذ في البديل. تكوين WAN:

1. يجب أن تكون كلا المآخذ الأساسية والثانوية على نفس الموقع، متصلة بنفس واجهات الشبكة إلى البديل. شبكة WAN

2. يجب أن تكون مآخذ HA في المواقع المختلفة متصلة بـالبديل. شبكة WAN باستخدام واجهات شبكة مختلفة

على سبيل المثال:

  • في الموقع1: يتم توصيل كل من المآخذ الأساسية والثانوية بواجهة الشبكة رقم 2 (عنوان MAC AA-BB-CC-DD-EE-02)

  • في الموقع2: يتم توصيل كل من المآخذ الأساسية والثانوية بواجهة الشبكة رقم 3 (عنوان MAC AA-BB-CC-DD-EE-03)

ملحوظة

ملاحظة: عدد مواقع HA التي يمكن توصيلها بنفس شبكة MPLS محدود بعدد واجهات الشبكة في المقبس.

في حال أردت تغيير هذا السلوك، يُرجى الاتصال بدعم العملاء.

شبكة WAN البديلة (Alt. WAN طبقة-3)

عندما تحتاج إلى توفير اتصال WAN للمآخذ الموجودة في شبكات مختلفة، استخدم خيار الوجهة البديل لـ WAN (ألت. WAN طبقة-3) لوجهات الرابط. يستخدم المقبس عنوان IP بوابة LAN 01 النطاق الأصلي (شبكة > مواقع > {Site Name} > تكوين الموقع > الشبكات) كعنوان IP مصدر لتوجيه الحركة إلى الوجهة.

عينة للبديل. WAN

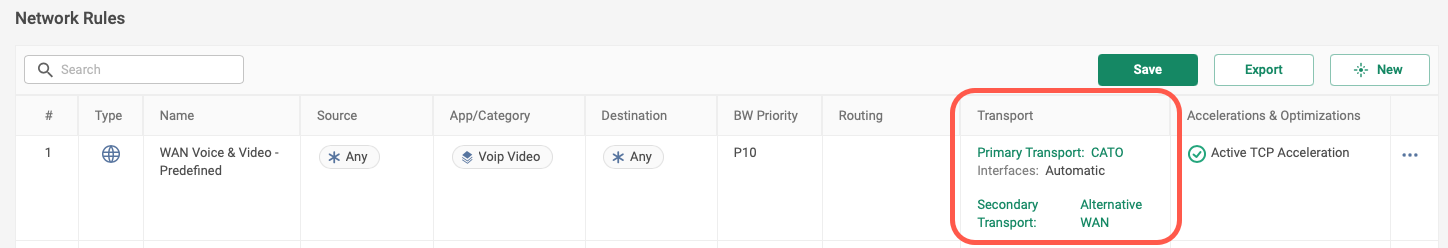

بعد تكوين المقبس للبديل. حركة مرور WAN، قم بإنشاء قواعد شبكية لتحديد أنواع الحركة التي تستخدم هذا الرابط. يظهر المثال التالي قاعدة الشبكة التي توفر Alt. تكرار WAN لحركة مرور الفيديو الصوتية عبر WAN. إذا لم تكن سحابة كاتو متاحة، فإن الحركة تعود إلى شبكة MPLS عبر البديل. وصلة WAN.


تنطبق قاعدة شبكة WAN هذه فقط على فئة الفيديو الصوتية عبر VoIP، ومن أي مصدر إلى أي وجهة. قم بتكوين خيارات النقل لتحديد سلوك الاسترجاع: الخيار الأساسي للنقل هو سحابة كاتو والثانوي هو البديل. وصلة WAN.

كيفية العمل - إرسال البديل. حركة مرور WAN

يدعم مقبس كاتو بالكامل إرسال حركة مرور WAN عبر البديل. روابط WAN لموقع. لنلق نظرة أعمق حول كيفية إرسال المآخذ البديل. حركة مرور WAN.

عندما يتصل المقبس بشبكة MPLS الخاصة، فإنه ينشئ نفقًا مشفرًا يعتمد على UDP لنقل البيانات بين المقابس. ثم يقوم جهاز التوجيه حافة MPLS بالتعرف على اتصال المقبس وإضافة عنوان IP للمقبس إلى جدول التوجيه الخاص به، باستخدام VRFs (التوجيه الافتراضي والإحالة).

يقوم المقبس بتغليف الحركة عن طريق إضافة رؤوس خاصة إلى الحزم. تساعد هذه الرؤوس في قياس مقاييس الجودة للحركة وتحتوي على عنواني IP للمصدر والوجهة للمقبس. هذه الرؤوس هي مجسات متكاملة تراقب إمكانية الوصول وجودة الرابط (فقدان الحزم، التأخير، والتذبذب).

نشر مآخذ جديدة وإرسال البديل. حركة مرور WAN

للأوضاع التي تقوم فيها بنشر مقبس جديد على موقع ولم يتم توفير مواقع أخرى في شبكتك بالمآخذ، لا يمكن للمقبس الجديد التواصل مع المواقع الأخرى. تتيح ميزة النشر التدريجي للمقبس للمقبس الجديد إرسال حركة مرور WAN غير معروفة عبر شبكة MPLS.

عند تفعيل هذه الميزة، يدخل المقبس وضع النشر ويفترض أن أي مساحة شبكة RFC1918 (التي ليست جزءًا صريحًا من موقع كاتو) موجودة في البديل. مساحة الشبكة WAN. عند وصول حزم مزودة بعناوين IP خاصة غير معروفة للوجهة إلى رابط LAN1 للمقبس، يقوم المقبس بإرسال هذه الحزم عبر البديل. وصلة WAN. تصل الحزم إلى جهاز التوجيه حافة MPLS، الذي يقوم بعد ذلك بتوجيه الحركة عبر شبكة MPLS نحو الوجهة.

لتفعيل النشر التدريجي للمقبس لموقع في حسابك، اتصل بدعم كاتو.

تحليل البديل. حركة مرور WAN

يوفر تطبيق إدارة كاتو إمكانيات تحليل متعددة لمراقبة وتحليل البديل. حركة مرور WAN في موقعك.

مراقبة حركة مرور البديل في الوقت الحقيقي. حركة مرور WAN

تعرض نافذة تحليل الوقت الحقيقي إحصائيات النقل وجودة الخدمة. حدد البديل. نقل WAN لرؤية الإحصائيات في الوقت الحقيقي للبديل. وصلة WAN في موقعك. لمزيد من المعلومات حول تحليل الوقت الحقيقي، انظر تحليل البيانات لموقع في الوقت الحقيقي.

تحليل البديل. حركة مرور WAN باستخدام محلل الأولوية

تسمح نافذة محلل الأولويات بتحليل بيانات QoS وPBR. يوفر رؤية أفضل لاستخدام النطاق الترددي عبر الروابط الشبكية المختلفة بما في ذلك البديل. WAN. لمزيد من المعلومات حول محلل الأولوية، انظر تحليل جودة الخدمة وإدارة النطاق الترددي لموقع.
