باستخدام أدوات Socket WebUI

نظرة عامة على أدوات استكشاف الأخطاء وإصلاحها

تمتلك Socket WebUI أدوات الشبكة في الأدوات وعلامات تبويب حالة HW التي يمكنك استخدامها لاستكشاف روابط Socket وإصلاحها بما في ذلك:

  • ping

  • traceroute

  • speedtest

  • iperf

  • استخدام المعالج المركزي

لمزيد من المعلومات حول Socket WebUI، راجع الوصول إلى Socket WebUI.

تسجيل الدخول إلى Socket WebUI من تطبيق إدارة Cato

يمكن للمشرفين الذين لديهم صلاحيات تحرير تسجيل الدخول تلقائيًا إلى Socket WebUI من تطبيق إدارة Cato.

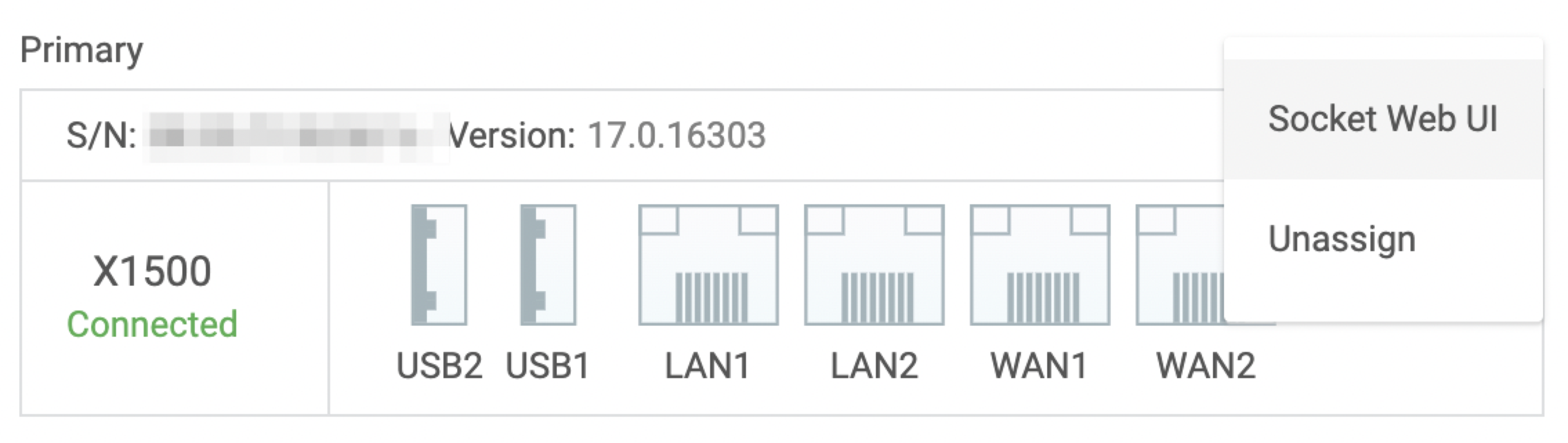

لتسجيل الدخول إلى Socket WebUI من تطبيق إدارة Cato:

  1. من قائمة التنقل، انقر على الشبكة > المواقع وحدد الموقع.

  2. من قائمة التنقل، انقر على تكوين الموقع > Socket.

  3. من قائمة الإجراءات على Socket، حدد Socket WebUI.

يفتح المتصفح علامة تبويب جديدة ويسجل الدخول إلى Socket WebUI.


Socket WebUI يسجل الخروج تلقائيًا عندما تكون النافذة غير نشطة لأكثر من 10 دقائق.

استخدام أدوات الشبكة

بعد تسجيل الدخول إلى Socket WebUI، اختر إحدى أدوات الشبكة من علامة التبويب الأدوات.

ملاحظة

ملاحظة: ميزة Force Recovery عبر تجاوز الإنترنت قد تؤثر على الخدمة لـ Socket، استخدمها بحذر.

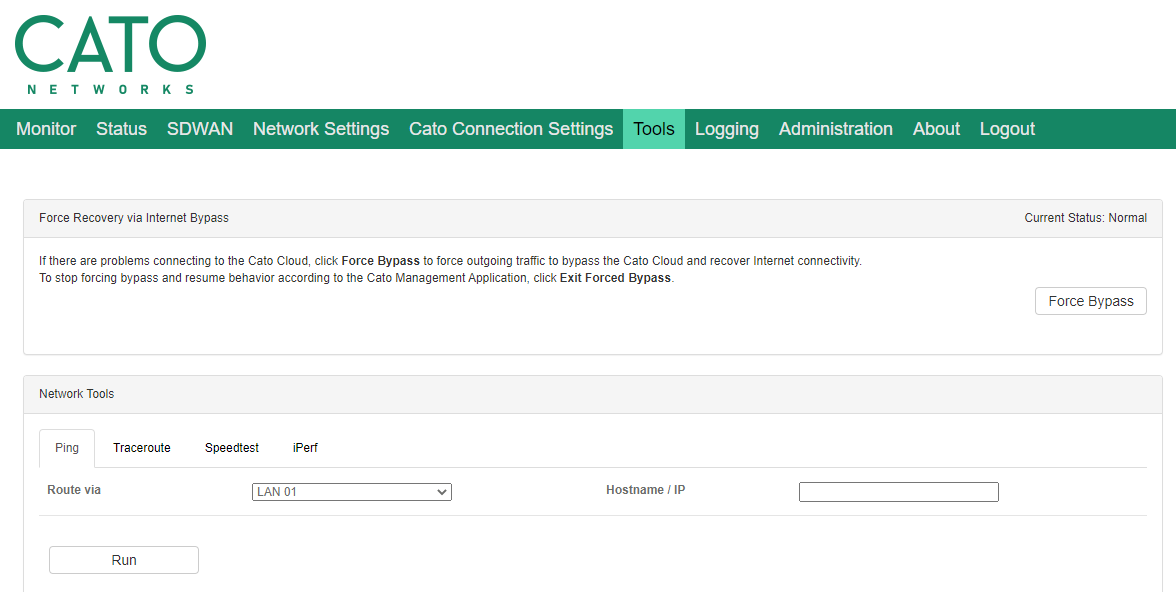

لإظهار أدوات الشبكة:

  • من شريط القوائم، انقر على الأدوات. تظهر Socket WebUI قسم أدوات الشبكة.


استخدام أداة Ping

اختر رابط Socket وأدخل اسم المضيف أو عنوان IP الذي تقوم بإجراء ping له.

هذه هي أنواع روابط Socket التي يمكنك استخدامها كواجهة خارجية:

  • LAN - تُرسل الحزم باستخدام شبكة LAN الداخلية للموقع.

  • ALT WAN - تُرسل الحزم باستخدام Alt. نفق WAN عبر شبكة MPLS.

  • WAN عبر Cato - تُرسل الحزم باستخدام نفق عبر Cato Cloud.

  • WAN <ISP> مباشرة - تُرسل الحزم باستخدام نفق عبر الإنترنت مباشرةً إلى ISP. يتم تجاوز Cato Cloud.

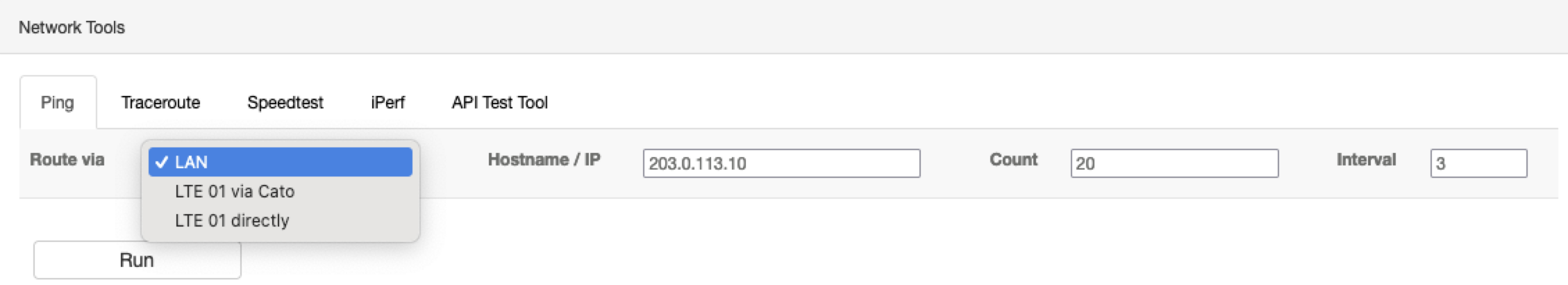

لإجراء ping للوجهة من رابط Socket:

  1. من قسم أدوات الشبكة، انقر على علامة التبويب Ping.


  2. في الطريق عبر، حدد الرابط الذي يرسل الحزم.

  3. أدخل اسم المضيف/IP الذي هو الوجهة التي تقوم بعمل ping لها.

  4. (اختياري) أدخل عدد الحزم لإرسالها في حقل العدد. يمكنك إدخال أي قيمة بين 1-100. إذا لم تدخل أي قيمة، فسيتم تطبيق القيمة الافتراضية 10.

  5. (اختياري) اضبط الفترة الزمنية لتحديد عدد المرات التي تُرسل بها كل حزمة. إذا لم تدخل أي قيمة، فسيتم تطبيق القيمة الافتراضية 1 ثانية.

  6. انقر على تشغيل .

    ملاحظة

    ملاحظة: لا يمكن أن تتجاوز قيمة العدد * الفترة الزمنية 120. على سبيل المثال، إذا قمت بضبط العدد على 50 حزمة، فلا يمكن أن تكون الفترة الزمنية أكثر من 2 ثانية.

    تظهر النافذة نتائج اختبار ping.

استخدام أداة Traceroute

تُستخدم Traceroute لتحديد أجهزة التوجيه (الحزم) بين المصدر والوجهة. يعمل Traceroute بتحويل الحزمة أولاً إلى عنوان IP الوجهة بقيمة زمن العبور (TTL) بمقدار 1. عندما تصل الحزمة إلى الموجه الأول في المسار، يقلل الموجه TTL بمقدار 1. نظرًا لأن TTL الجديد هو 0، يقوم الموجه بإسقاط الحزمة ويستجيب برسالة ICMP بأن زمن العبور قد انتهى تم توليدها من عنوان IP الخاص به. لدي Traceroute الآن عنوان IP لجهاز التوجيه الأول في المسار، فيُرسل حزمة أخرى بقيمة TTL مقدارها 2 (زيادة TTL الأصلية بمقدار 1)، ويستجيب جهاز التوجيه الثاني في المسار برسالة انتهاء TTL.

يتم تكرار هذه العملية حتى يصل Traceroute إلى عنوان IP الوجهة. يوجد عداد زمني مقداره 60 ثانية لإكمال traceroute وحد أقصى قدره 20 حزم.

اختر رابط Socket الذي تستخدمه لإجراء traceroute وأدخل اسم المضيف أو عنوان IP الوجهة.

هذه هي أنواع روابط Socket التي يمكنك إجراء traceroute عليها:

  • LAN - تُرسل الحزم باستخدام شبكة LAN الداخلية للموقع.

  • ALT WAN - تُرسل الحزم باستخدام Alt. نفق WAN عبر شبكة MPLS.

  • WAN عبر Cato - تُرسل الحزم باستخدام نفق عبر Cato Cloud.

  • WAN <ISP> مباشرة - تُرسل الحزم باستخدام نفق عبر الإنترنت مباشرةً إلى ISP. يتم تجاوز Cato Cloud.

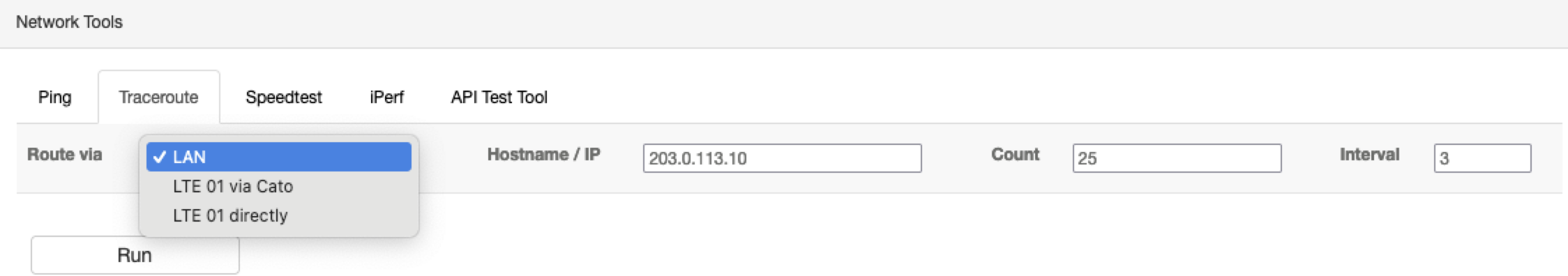

لتشغيل traceroute من رابط Socket:

  1. من قسم أدوات الشبكة، انقر على علامة التبويب Traceroute.


  2. في الطريق عبر، حدد الرابط الذي يرسل الحزمة.

  3. أدخل اسم المضيف/IP الذي هو الوجهة لـ traceroute.

  4. (اختياري) أدخل عدد الحزم لإرسالها في حقل العدد. يمكنك إدخال أي قيمة بين 1-200. إذا لم تدخل أي قيمة، فسيتم تطبيق القيمة الافتراضية 5.

  5. (اختياري) اضبط من أجل تحديد المعدل الذي تُرسل به كل حزمة. إذا لم تدخل أي قيمة، فسيتم تطبيق القيمة الافتراضية 1 ثانية.

  6. انقر على تشغيل.

    ملاحظة

    ملاحظة: لا يمكن أن تتجاوز قيمة العدد * الفترة الزمنية 200. على سبيل المثال، إذا قمت بضبط العدد على 25 حزمة، فلا يمكن أن تكون الفترة الزمنية أكثر من 8 ثوانٍ.

    تظهر النافذة نتائج اختبار traceroute.

استخدام أداة Speedtest

تتيح لك Socket WebUI استخدام عميل Speedtest المثبت على Socket لاستكشاف أداء الشبكة لروابط Socket. يمكن استخدام أداة Speedtest مع خادم Speedtest يتم اختياره عشوائيًا في الإنترنت العام، أو مع الخادم الذي يعمل مباشرةً على PoP المتصل في Cato Cloud.

هذه هي أنواع روابط Socket التي يمكنك تشغيل Speedtest عليها:

  • WAN عبر Cato - تُرسل الحزم باستخدام نفق عبر Cato Cloud.

  • WAN <ISP> مباشرة - تُرسل الحزم باستخدام نفق عبر الإنترنت مباشرةً إلى ISP. يتم تجاوز Cato Cloud.

ملاحظة: عندما يتم ضبط الخادم على الإنترنت، لا يتم دعم أداة Speedtest لموقعَي باريس ومرسيليا PoP.

أفضل الممارسات لاختبار السرعة بدقة

نفس وحدة المعالجة المركزية لـ Socket مسؤولة عن توليد حركة المرور لأداة Speedtest وإرسال حركة المرور الخاصة بالموقع. هذه هي سرعات شبكة الروابط الموصى بها للحصول على نتائج Speedtest دقيقة:

  • نتائج Socket X1500 دقيقة لسرعات الروابط حتى 300 ميجابت في الثانية

  • نتائج Socket X1700 دقيقة لسرعات الروابط حتى 2000 ميجابت في الثانية

  • Socket الافتراضي (vSocket) - تعتمد الدقة على مواصفات VM ومنصة السحابة

للحصول على نتائج دقيقة، ننصح بتشغيل أداة Speedtest عندما يكون هناك حركة مرور قليلة على الرابط. تتمتع حركة المرور الأخرى بأولوية QoS أعلى من حركة مرور Speedtest.

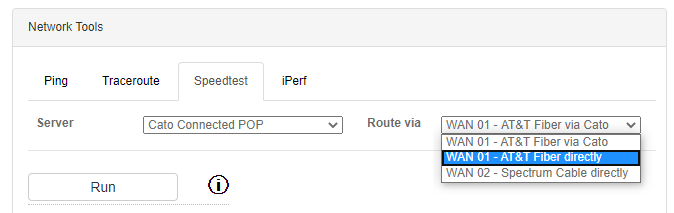

لتشغيل Speedtest لرابط Socket:

  1. من قسم أدوات الشبكة، انقر على علامة التبويب Speedtest.


  2. في الخادم، حدد الخادم الذي يقوم بتشغيل Speedtest:

    • PoP المتصل بـ Cato - يستضيف عميل Speedtest على PoP في Cato Cloud

    • الإنترنت - يستضيف عميل Speedtest على خادم عشوائي في الإنترنت العام

  3. في الطريق عبر، حدد رابط WAN الذي يرسل حركة المرور لـ Speedtest.

  4. انقر على تشغيل.

    تظهر النافذة نتائج Speedtest.

استخدام أداة iPerf

تتيح لك Socket WebUI استخدام أداة iPerf لاستكشاف مشاكل الأداء في الميل الأخير بين Socket وPoP المتصل في Cato Cloud. Socket الذي يشغل عميل iPerf يجري الاختبار ضد خادم iPerf الذي يعمل على PoP المتصل. استخدم خيار الاتجاه لاختبار أداء الاتصال الصاعد أو الهابط لرابط WAN.

هذه هي أنواع روابط Socket التي يمكنك إجراء اختبارات iPerf عليها:

  • WAN عبر Cato - تُرسل الحزم باستخدام نفق عبر Cato Cloud.

  • WAN <ISP> مباشرة - تُرسل الحزم باستخدام نفق عبر الإنترنت مباشرةً إلى ISP. يتم تجاوز Cato Cloud.

يمكنك أيضًا اختيار حركة مرور TCP أو UDP، ومدة الوقت (بالثواني) بين كل دفق بيانات.

للحصول على أفضل النتائج، ننصحك بإجراء اختبار iPerf من مضيف متصل بـ LAN.

القيود المعروفة لاستخدام iPerf

نفس وحدة المعالجة المركزية لـ Socket مسؤولة عن توليد حركة المرور لاختبار iPerf وإرسال حركة المرور الخاصة بالموقع. هذه هي سرعات شبكة الروابط الموصى بها للحصول على نتائج iPerf دقيقة:

  • نتائج Socket X1500 دقيقة لسرعات الروابط حتى 300 ميجابت في الثانية

    ملاحظة: نتائج iPerf للمآخذ X1500 التي تعمل بالإصدار 19.x دقيقة لسرعات الروابط حتى 100 ميجابت في الثانية

  • نتائج مآخذ X1700 دقيقة لسرعات الروابط حتى 2000 ميجابت في الثانية

  • المقبس الافتراضي (vSocket) - تعتمد الدقة على مواصفات منصة VM والسحابة

للحصول على أدق النتائج، قم بتشغيل أداة iPerf عندما يكون هناك حركة مرور قليلة على الرابط. لدى حركة المرور الأخرى أولوية QoS أعلى من حركة مرور iPerf.

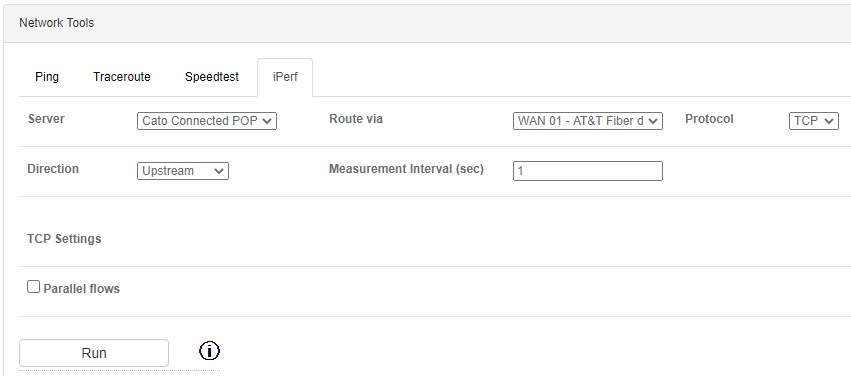

لتشغيل اختبار iPerf لرابط المقبس:

  1. من قسم أدوات الشبكة، انقر فوق علامة تبويب iPerf.


  2. الخيار الخاص بـ الخادم هو Cato Connected PoP، تستضاف أداة iPerf على PoP في سحابة Cato.

  3. في Route via، اختر رابط WAN الذي تستخدمه لتشغيل iPerf.

  4. حدد البروتوكول لاختبار iPerf، TCP أو UDP.

  5. اضبط اتجاه حركة المرور للاختبار والفترة الزمنية للقياس بين تدفقات البيانات.

  6. لبروتوكول TCP، اختر إذا كان هذا الاختبار يستخدم تدفقات متوازية.

  7. لبروتوكول UDP، أدخل المعدل المستهدف (عرض النطاق الترددي) لحركة مرور UDP.

  8. انقر فوق تشغيل.

    تظهر النافذة نتائج اختبار iPerf.

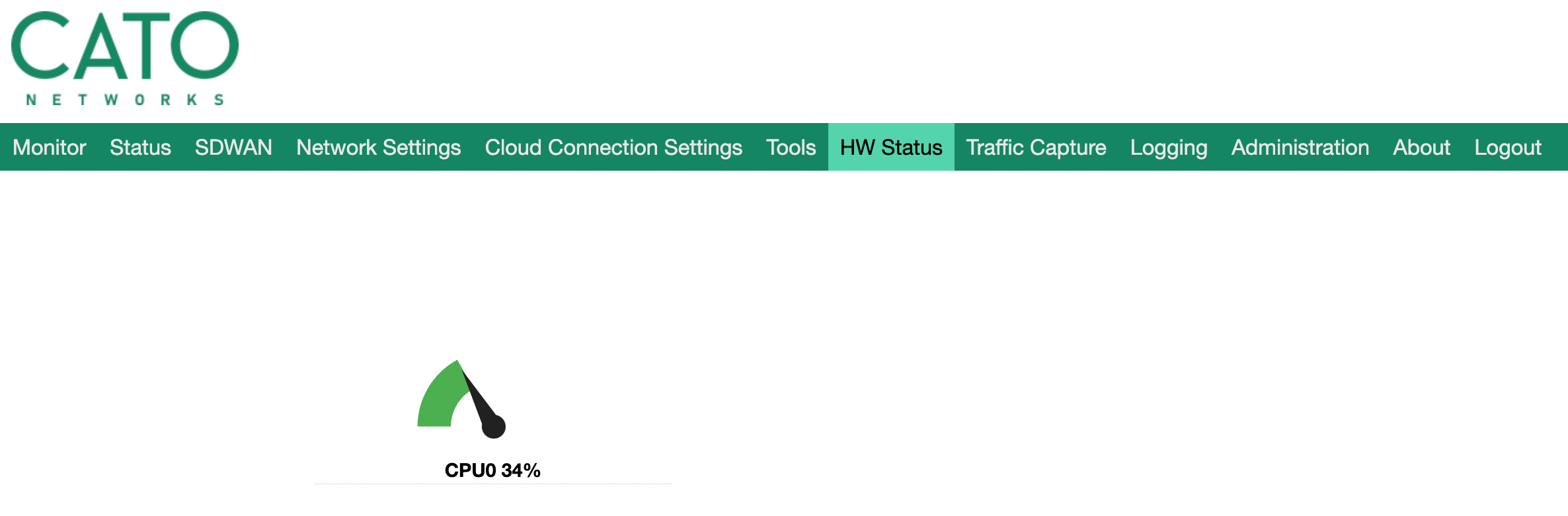

عرض استخدام وحدة المعالجة المركزية للمقبس

تظهر صفحة حالة HW معلومات في الوقت الفعلي حول استخدام وحدة المعالجة المركزية للمقبس الخاص بك. يمكنك استخدام هذه الصفحة لمراقبة تغييرات وحدة المعالجة المركزية أثناء استكشاف أخطاء المقبس وإصلاحها.

يتم دعم استخدام وحدة المعالجة المركزية على الإصدار 19.0 من المقبس وما فوق.


لإظهار استخدام وحدة المعالجة المركزية للمقبس:

  • من شريط القائمة، انقر فوق علامة تبويب حالة HW.
