كيفية تشغيل مقبس X1500 باستخدام محرك أقراص فلاش USB

نظرة عامة

المقابس X1500 تحتوي على بطاقة SD داخلية تُستخدم لتخزين نظام التشغيل. في حالة فشل بطاقة SD وعدم توفر بطاقة بديلة، يمكن تشغيل المقبس باستخدام محرك أقراص فلاش USB أثناء انتظار الاستبدال.

تصف هذه المقالة عملية إعداد وتثبيت واستخدام محرك أقراص فلاش USB باستخدام سطح مكتب Windows.

البيئة

المواد المطلوبة

  • كمبيوتر بنظام Windows يحتوي على منفذ USB-A واحد على الأقل متاح

  • DiskGenius أو برامج تنسيق محركات الأقراص الأخرى التي تدعم Ext2

  • Win32 Disk Imager أو برامج التصوير الأقراص الأخرى

  • محركان أقراص فلاش USB

    • محرك أقراص فلاش USB سعة 8 جيجابايت أو أكثر

    • محرك أقراص فلاش USB سعة 16 جيجابايت أو أكثر

  • مفك براغي فيليبس

  • (اختياري) كابل تسلسلي

التعليمات

إعداد محركات أقراص USB

  1. الخطوة الأولى المطلوبة هي إعداد محرك USB بسعة 8GB+ مع صورة المقبس. سيُستخدم ذلك في خطوة لاحقة. يرجى إتمام العملية الموضحة في المقالة التالية:

  2. The next step is to format your second USB flash drive (16+ GB USB flash) to an Ext2 file type.

    1. قم بتوصيل محرك الفلاش 16+ جيجابايت بالكمبيوتر.

    2. Run DiskGenius.

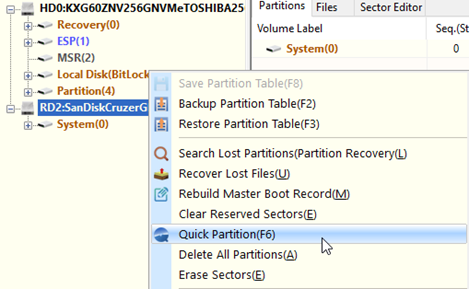

    3. Right-click the USB flash drive and select Quick Partition(F6).

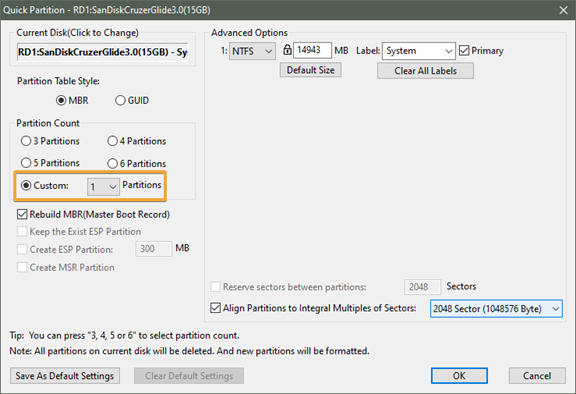

    4. Under Partition Count, select Custom: and 1 next to Partitions.


    5. Click OK.

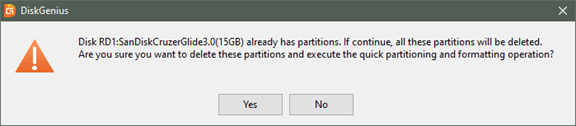

    6. If you get a warning that the USB flash drive already has partitions, click Yes to delete the existing partitions.

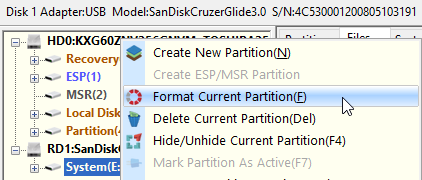

    7. Right-click the new partition under the USB flash drive and select Format Current Partition(F).

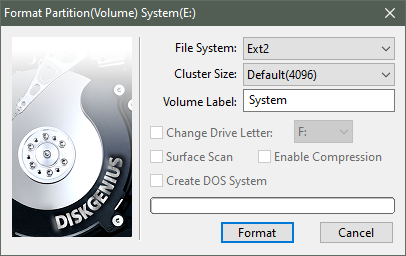

    8. h. Select Ext2 for File System and click Format.


    9. Click Yes at the prompt.

    10. Right-click the USB flash drive and select Safely Eject Disk (J).

    11. Remove the USB flash drive from your computer and set it aside.

إعداد المقبس

الآن بعد أن أصبحت محركات أقراص USB جاهزة للاستخدام، حان الوقت لإعداد المقبس للاستخدام.

  1. افصل كابل الطاقة عن المقبس.

  2. باستخدام مفك براغي فيليبس، قم بإزالة الثلاثة براغي التي تثبت الغطاء بالمقبس في العلبة. يوجد برغي واحد على كل جانب من المقبس وبرغي واحد في الأسفل.

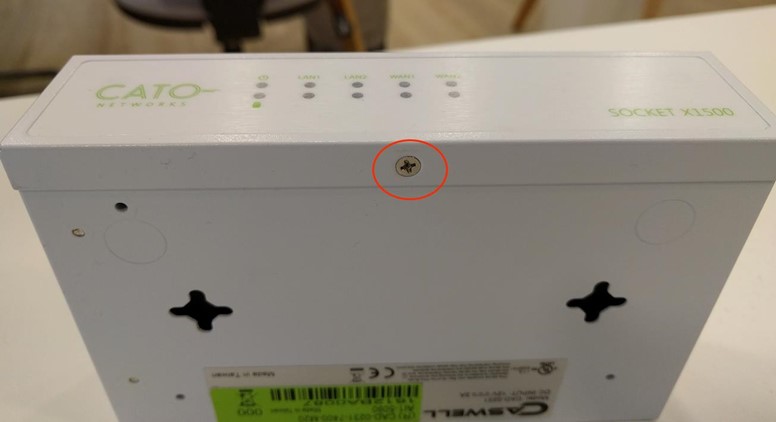

    المسمار السفلي:

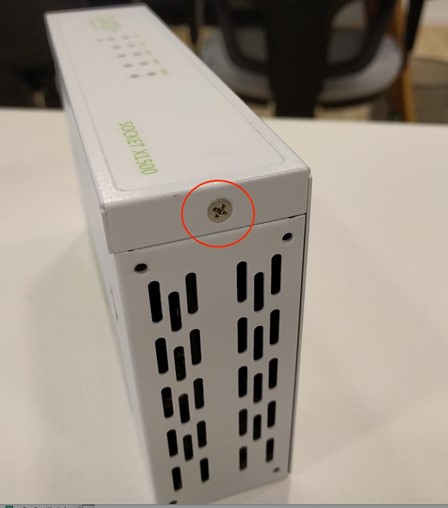

    برغي الجانب (x2):


  3. قم بإزالة الغطاء عن طريق سحبه نحو مقدمة المقبس.

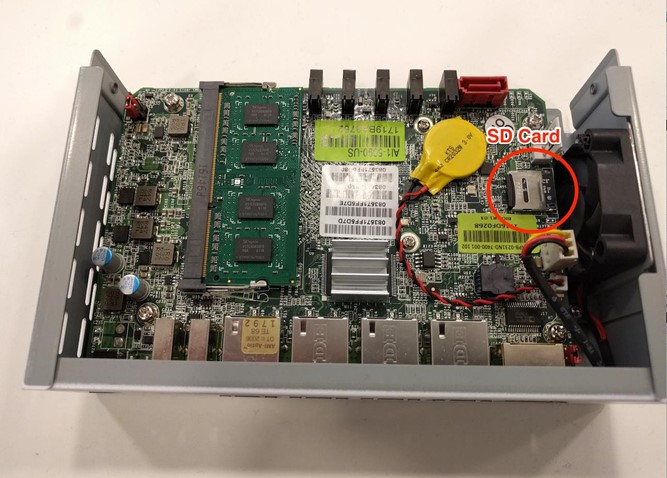

  4. حدد مكان بطاقة SD بجوار المروحة على جانب المقبس.

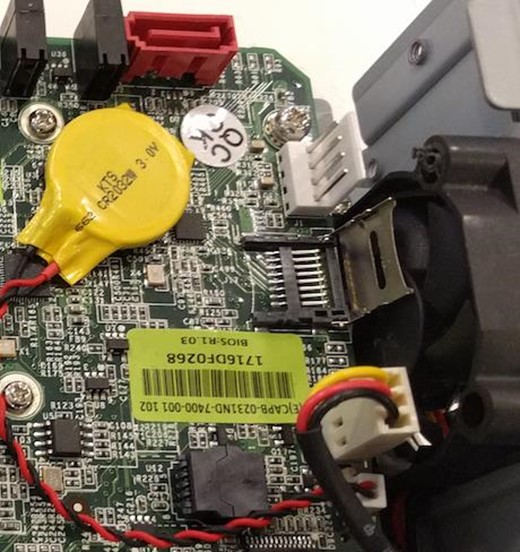

  5. قم بتحريك غطاء بطاقة SD المعدنية نحو المروحة لفتحها.

  6. قم برفع الغطاء وإزالة بطاقة SD.


  7. قم بتخفيض الغطاء (بدون إدخال بطاقة SD) وتحريكه بعيدًا عن المروحة لتثبيته.

  8. قم بتحريك الغطاء فوق مقدمة العلبة المقبس.

  9. قم بتثبيت الثلاثة براغي التي تثبت الغطاء في العلبة.

تنفيذ محرك الأقراص فلاش USB

الآن بعد أن تم إعداد محركات الأقراص USB، والمقبس جاهز. الخطوة التالية هي تنفيذ محرك الأقراص فلاش USB ليتم استخدامه كمضيف لنظام التشغيل المقبس.

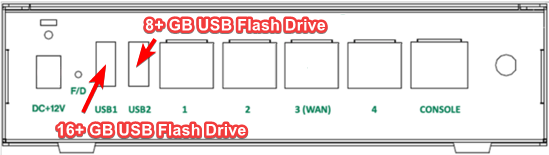

  1. قم بتوصيل محرك الأقراص فلاش USB بسعة 8 جيجابايت أو أكثر في منفذ USB الموجود على اليمين، كما يظهر من الخلف. هذا يُشار إليه بـ USB2 على المقابس الجديدة.


  2. قم بتوصيل محرك الأقراص فلاش USB بسعة 16 جيجابايت أو أكثر في منفذ USB الأيسر كما يظهر من الخلف (USB1 على المقابس الجديدة).

  3. (اختياري) قم بتوصيل كابل تسلسلي بمنفذ وحدة التحكم للمقبس والكمبيوتر الخاص بك واستخدام طرفية لمراقبة تسلسل الإقلاع. قم بتعيين معدل الباود إلى 115200.

  4. قم بتوصيل كابل الطاقة في المقبس.

  5. سيقوم المخرج بكتابة صورة X1500 من محرك فلاش USB بسعة 8 جيجا إلى محرك فلاش USB بسعة 16+ جيجا.

    1. If the process completes successfully, the Socket will automatically power down about one to two minutes after the initial boot.

    2. If a serial cable is connected to the Socket, the following output will display on the terminal when the process completes:

      OS install done
[   59.996128] udevd[1874]: starting version 3.2.4
[   60.005390] udevd[1875]: starting eudev-3.2.4
[   63.287620] Starting cron daemon
[   63.295729] OK
[   63.353904] Boot command: x1500_install, exit
[   66.075231] Stopping X1500 socket service
[   66.091761] Stopping cron daemon
[   66.103955] OK
[   66.184215] Done
[   66.206945] Stopping X1500 boot config
[   66.226141] Done
[   69.657242] ACPI: Preparing to enter system sleep state S5
[   69.662978] reboot: Power down
[ 972586] OS install done

  6. عند الانتهاء، قم بإزالة محرك الأقراص فلاش USB بسعة 8 جيجابايت أو أكثر من منفذ USB الأيمن (USB2).

  7. افصل سلك الطاقة عن المقبس وأعد توصيله. سيتم إقلاع المقبس بشكل طبيعي من محرك الأقراص فلاش USB الموجود في منفذ USB الأيسر (USB1).

  8. المقبس الآن يعمل بشكل كامل مع الإعداد الافتراضي للمصنع.

    a. إذا لزم الأمر، الوصول إلى واجهة المستخدم المقبس لتكوين عناوين IP الثابتة لـ WAN. قم بتنزيل دليل أجهزة مقبس X1500 للحصول على التعليمات.

    b. إذا فشل المقبس في الاتصال بـ Cato Cloud، قم بإلغاء تخصيص المقبس من CC2 ثم تعيينه مرة أخرى.

ملاحظة: إذا كنت بحاجة إلى تكرار هذا الإجراء على نفس المخرج، قم بإزالة جميع محركات أقراص الفلاش USB واعمل على إعادة تشغيل المخرج لمسح ذاكرة USB القابل للتشغيل قبل المتابعة.
