كيف تقوم بإعادة ضبط مأخذ X1700C (USB Drive)

تشرح هذه المقالة كيفية إعادة ضبط مأخذ X1700C على صورة المصنع باستخدام قرص USB.

ملاحظة

تحذير! تمتلك Cato ثلاث نماذج أجهزة مأخذ معتمدة لمواقع X1700 (X1700A، X1700B، وX1700C). تأكد من تحديد النموذج الدقيق للمأخذ قبل تثبيت الصورة على المأخذ.

لمزيد من المعلومات حول نماذج مأخذ X1700، انظر نظرة عامة على إعادة تصوير مآخذ Cato.

تحديد منافذ USB على مأخذ X1700C

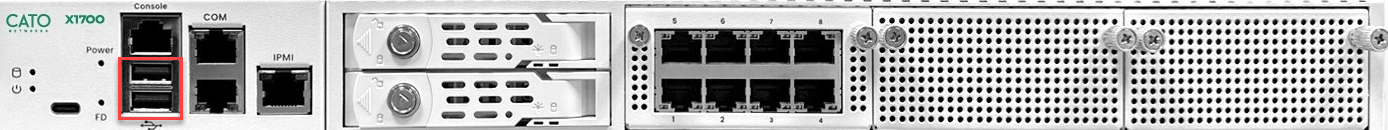

لوحة المأخذ الأمامية لـ X1700C تحتوي على منفذين USB في اللوحة الأمامية، يمكنك استخدام أي منهما لتثبيت الصورة باستخدام قرص USB. يمكنك استخدام أقراص USB 2.0 أو USB 3.0. هذه هي منافذ USB الموجودة في اللوحة الأمامية لمأخذ X1700C.

منافذ X1700C USB .png

إعادة ضبط المأخذ على الإعدادات والتكوين الافتراضي للمصنع

هذه نظرة عامة على الخطوات لإعادة ضبط المأخذ لصورة المصنع باستخدام قرص USB.

  1. تحضير الصورة - تنزيل وفك الضغط عنها.
  2. نسخ الصورة إلى قرص USB.
  3. تثبيت الصورة على المأخذ.

إعادة ضبط المأخذ مع الإضافات

بالنسبة لمآخذ X1700C مع وحدات الإضافات، يجب إزالة الوحدات أثناء عملية إعادة التصوير بأكملها.

بعد إقلاع المأخذ بنجاح، أعد إدخال وحدة الإضافات في المأخذ.

تحضير صورة المأخذ

  1. تنزيل ملف الصورة

    لمزيد من المعلومات حول الحصول على ملف الصورة، راجع ملفات صورة Socket وvSocket.

  2. فك ضغط الصورة (اتبع التعليمات أدناه).
  3. احصل على قرص USB بسعة لا تقل عن 8 جيجا بايت. إذا كان من الضروري تنسيق قرص USB، فاستخدم تنسيق exFAT أو FAT32. عند استخدام تنسيق FAT32، لا ينبغي أن تكون سعة قرص USB أكبر من 32 غيغابايت.

نسخ الصورة إلى قرص USB

تشرح هذه القسم كيفية نسخ صورة المأخذ إلى قرص USB لنظامي ويندوز، macOS، وLinux.

بعد فك ضغط الصورة، قارن تجزئة الملف للصورة غير المضغوطة مقابل تجزئة الملف الصحيحة التي تم التحقق منها من Cato. هذا يؤكد سلامة صورة القرص قبل كتابة برامج تشغيل المأخذ على القرص الصلب.

  • ملف يحتوي على تجزئة تم التحقق منها مرفق بهذه المقالة
  • احفظ الملف في نفس الدليل مع صورة القرص غير المضغوط.

نسخ الصورة باستخدام ويندوز

  1. قم بتوصيل قرص USB بجهاز ويندوز الخاص بك.

  2. فك ضغط الصورة، من خلال Powershell المرتفع في نفس الدليل مع كلا الملفين، شغل tar -xf <archive-filename>

    ملاحظة

    ملاحظة: البرمجيات الشائعة لفك الضغط (مثل Winzip، 7zip أو Winrar) ستؤدي إلى تلف الصورة، مما ينتج ملف بحجم ~135MB. استخراج الملف باستخدام الأمر tar في Windows CLI يجب أن ينتج ملفًا بحجم أكبر من 1 جيجابايت.

  3. تأكد من وضع ملف التجزئة في نفس الدليل مع ملف الصورة.

  4. قم بتشغيل الأمر التالي لمقارنة تجزئة الملف لصورة المأخذ:

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1700C_20970_production_socket_v25.0_20250914_2025_11_14.dd).Hash -eq (gc .\X1700C-hash.txt).split()[0]

    يرجع الأمر TRUE عندما تكون التجزئات متطابقة.

  5. قم بتنزيل وتثبيت برمجيات تصوير الأقراص، مثل Win32 Disk Imager.
  6. اكتب الصورة إلى قرص USB. (قد تحتاج إلى عرض جميع الملفات بـ *.* لرؤية ملف DD)

نسخ الصورة باستخدام macOS

  1. قم بتوصيل قرص USB.
  2. افتح نافذة الطرفية.
  3. حدد القرص الجديد باستخدام الأمر diskutil list
  4. قم بفصل القرص المعرف باستخدام diskutil unmountDisk <diskN>
  5. فك ضغط الصورة (انقر مزدوجًا على الملف).

  6. قم بتشغيل الأمر التالي لمقارنة تجزئة الملف لصورة المأخذ:

    shasum -a 256 <archive-filename>

    قارن مخرج هذا الأمر بالتجزئة المرفقة بهذه المقالة.

  7. قم بتشغيل الأمر التالي لكتابة الصورة إلى قرص USB:

    dd if=./IMAGE_INSTALL_socket_X1700C_20970_production_socket_v25.0_20250914_2025_11_14.dd of=/dev/diskN bs=16m

    ملاحظات:

    • بالنسبة للإصدارات المدعومة، يمكنك إضافة status=progress إلى الأمر dd لرؤية حالة عملية الكتابة إلى USB.
    • تأكد من كتابة الصورة على قرص USB وليس على القرص الصلب.

نسخ الصورة باستخدام Linux

  1. قم بتوصيل قرص USB بجهاز Linux
  2. تحديد أي جهاز هو قرص USB الخاص بك /dev/sdb أو /dev/sdc
  3. فك ضغط الصورة.

  4. قم بتشغيل الأمر التالي لعرض تجزئة ملف الصورة:

    shasum -a 256 /<path to file>/<image filename>
  5. قارن مخرج الأمر بالتجزئة المرفقة بهذه المقالة.

  6. قم بتشغيل الأمر التالي لكتابة الصورة إلى USB:

    dd if=./IMAGE_INSTALL_socket_X1700C_20970_production_socket_v25.0_20250914_2025_11_14.dd of=/dev/sdX

    ملاحظات:

    • بالنسبة للإصدارات المدعومة، يمكنك إضافة status=progress إلى الأمر dd لرؤية حالة عملية الكتابة إلى USB.
    • تأكد من كتابة الصورة على قرص USB وليس على القرص الصلب.

تثبيت الصورة على مأخذ X1700C

بعد إعداد صورة المأخذ على قرص USB، أدخل القرص في المأخذ. عند إقلاع المأخذ، فإنه يثبت الصورة ويعيدها إلى إعدادات المصنع الافتراضية.

ملاحظة

ملاحظة: إذا كان المأخذ معروضًا حالياً في تطبيق إدارة Cato كمخصص لموقع، قم بإلغاء تخصيص المأخذ من الموقع (انظر إدارة مآخذ). ثم بعد تثبيت الصورة الجديدة، يمكنك تخصيص المأخذ للموقع مرة أخرى.

لتثبيت الصورة على مأخذ X1700C:

  1. إيقاف تشغيل مأخذ X1700C.
  2. بالنسبة لمآخذ مع وحدات الإضافات، قم بإزالة جميع الوحدات من المأخذ.
  3. أدخل قرص USB الذي تم تحضيره في القسم 2 في منفذ USB.
  4. تشغيل مأخذ X1700C.
  5. تبدأ عملية التثبيت عند إقلاع X1700C، يجب أن تستغرق حوالي 5 دقائق، وفقًا لسرعة قرص USB.
  6. بعد اكتمال التثبيت، سيتم إيقاف تشغيل X1700C تلقائيًا، لذا عندما يتوقف المأخذ عن التشغيل، فإن الصورة الجديدة تم تثبيتها على المأخذ.
  7. إزالة قرص USB من المأخذ.
  8. مهم! افصل سلك الطاقة ثم أعد توصيله لتشغيل المأخذ.

  9. بالنسبة للمآخذ مع وحدات الإضافات، قم بما يلي:

    1. قم بإيقاف تشغيل المأخذ، وأدخل الوحدة.
    2. تشغيل مأخذ X1700C.

التحقق من إصدار المأخذ

بعد تثبيت صورة المأخذ، يمكنك التحقق من أن العملية ناجحة باستخدام واجهة الويب للمأخذ للتحقق من الإصدار.

لمزيد من المعلومات حول تسجيل الدخول إلى واجهة الويب الخاصة بالمأخذ، راجع الوصول إلى واجهة الويب الخاصة بالمأخذ.

ملاحظة

ملاحظة: إذا كنت تقوم بتسجيل الدخول إلى واجهة الويب الخاصة بالمأخذ محليًا بعد تثبيت صورة المأخذ، فإن اسم المستخدم وكلمة مرور تسجيل الدخول يتم إعادتهما إلى الإعدادات الافتراضية.

للتحقق من إصدار المأخذ محليًا:

  1. تسجيل الدخول إلى واجهة الويب الخاصة بالمأخذ.

    يمكنك استخدام كابل إيثرنت لتوصيل منفذ إدارة X1700C بالجهاز.

  2. انتقل إلى صفحة حول.
  3. تأكد من أن الإصدار مماثل لملف الصورة الذي قمت بتنزيله سابقًا.
