كيفية إعادة تعيين مقبس X1500C (محرك USB)

توضح هذه المقالة كيفية إعادة تعيين مقبس X1500C إلى صورة المصنع باستخدام محرك USB.

ملاحظة

تحذير! لدى Cato ثلاثة نماذج معتمدة من أجهزة المقبس لمواقع X1500 (X1500A، X1500B، وX1500C). تأكد من تحديد نموذج المقبس الدقيق قبل تثبيت الصورة على المقبس. يمكن أن يتسبب تثبيت الصورة لنموذج خاطئ في توقف المقبس عن العمل.

لمزيد من المعلومات حول نماذج مقبس X1500، انظر نظرة عامة على إعادة تصوير مقابس Cato.

تحديد منافذ USB في نموذج مقبس X1500C

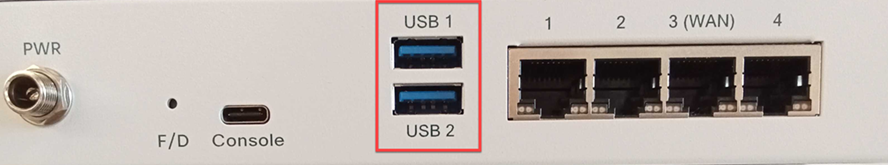

تحتوي اللوحة الأمامية لمقبس X1500C على منفذي USB في اللوحة الخلفية، يمكنك استخدام أي منهما لتثبيت صورة باستخدام محرك USB. يمكنك استخدام محركات USB 2.0 أو USB 3.0. هذه هي منافذ USB في اللوحة الخلفية لمقبس X1500C.

X1500C USB ports.png

إعادة تعيين المقبس إلى تكوين الإصدار الافتراضي للمصنع

هذه نظرة عامة عالية المستوى على الخطوات لإعادة تعيين مقبس إلى صورة المصنع باستخدام محرك USB.

  1. تحضير الصورة - تنزيلها واستخرجها.
  2. نسخ الصورة على محرك USB.
  3. تثبيت الصورة على المقبس.

تحضير صورة المقبس

  1. تنزيل ملف الصورة

    لمزيد من المعلومات حول الحصول على ملف الصورة، انظر ملفات صورة المقبس وvSocket.

  2. استخرج الصورة (انظر التعليمات أدناه).

    بعد استخراج الصورة، يوجد الملف في الدليل التالي: live

  3. احصل على محرك USB بسعة لا تقل عن 8 جيجابايت. إذا كان من الضروري تهيئة محرك USB، استخدم إما تنسيق exFAT أو FAT32. عند استخدام تنسيق FAT32، يجب أن لا يتجاوز حجم محرك USB عن 32 جيجابايت.

نسخ صورة X1500C إلى محرك USB

توضح هذه القسم كيفية نسخ صورة المقبس إلى محرك USB لأنظمة Windows وmacOS وLinux.

بعد استخراج الصورة، قارن تجزئة الملف من صورة DD غير المضغوطة بالتجزئة الصحيحة المعتمدة من Cato. يؤكد هذا سلامة صورة القرص قبل كتابة البرنامج الثابت للمقبس إلى القرص الصلب.

  • يرفق ملف بالتجزئة المعتمدة لهذه المقالة
  • احفظ الملف في نفس الدليل حيث صورة القرص غير المضغوط

نسخ الصورة باستخدام Windows

  1. وصل محرك USB إلى جهاز Windows الخاص بك.

  2. استخرج الصورة، من Powershell المرفوع في نفس الدليل مثل كلا الملفين، نفذ tar -xf <archive-filename>



    ملاحظة

    ملاحظة: سيتسبب برنامج فك الضغط الشائع (مثل Winzip، 7zip أو Winrar) في إتلاف الصورة، مما يؤدي إلى ملف بحجم ~135 ميغابايت. يجب أن يؤدي استخراج الملف باستخدام أمر Windows CLI tar إلى حجم ملف يزيد عن 1GB.

  3. تأكد من وضع ملف التجزئة في نفس الدليل مع ملف الصورة.

  4. نفذ الأمر التالي لمقارنة تجزئة الملف لصورة المقبس:

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1500C_BR2_21773_gen_image_prod_X1500C_v26.0_2026_01_19.dd).Hash -eq (gc .\X1500C-hash.txt).split()[0]

    يرجع الأمر True عندما تكون التجزئات متطابقة.

  5. تحميل وتثبيت برنامج صورة القرص، مثل Win32 Disk Imager.
  6. اكتب الصورة إلى محرك USB. (قد تحتاج إلى عرض جميع الملفات بـ *.* لرؤية ملف DD)

نسخ الصورة باستخدام macOS

  1. وصل محرك USB.
  2. افتح نافذة طرفية.
  3. حدد المحرك الجديد باستخدام الأمر diskutil list

  4. فك التثبيت للمحرك المحدد باستخدام diskutil unmountDisk <diskN>

    هو متغير تحدده في الخطوة السابقة، يُظهر هذا العينة المخرجة المحرك كـ disk0:

    diskutil list
/dev/disk0 (داخلي، مادي)
  5. استخرج الصورة (نقر مزدوج على الملف).

  6. نفذ الأمر التالي لمقارنة تجزئة الملف لصورة المقبس:

    shasum -a 256 <archive-filename>

    قارن إخراج هذا الأمر مع التجزئة المرفقة بهذه المقالة.

  7. نفذ الأمر التالي: dd if=./<file name> of=/dev/diskN bs=16m

    على سبيل المثال dd if=./IMAGE_INSTALL_socket_X1500C_BR2_21773_gen_image_prod_X1500C_v26.0_2026_01_19.dd of=/dev/diskN bs=16m

    تحذير: تأكد من أنك تكتب الصورة على محرك USB وليس على القرص الصلب الخاص بك.

نسخ الصورة باستخدام Linux

  1. وصل محرك USB إلى جهاز Linux الخاص بك
  2. حدد أي جهاز هو USB /dev/sdb أو /dev/sdc
  3. استخرج الصورة.

  4. نفذ الأمر التالي لعرض التجزئة لملف الصورة:

    shasum -a 256 /<path to file>/<image filename>
  5. قارن إخراج الأمر بالتجزئة المرفقة بهذه المقالة.

  6. نفذ الأمر التالي لكتابة الصورة إلى USB:

    dd if=./IMAGE_INSTALL_socket_X1500C_BR2_21773_gen_image_prod_X1500C_v26.0_2026_01_19.dd of=/dev/sdX

    ملاحظات:

    • لإصدارات المدعومة، يمكنك إضافة status=progress إلى أمر dd لرؤية حالة عملية الكتابة إلى USB.
    • تأكد من أنك تكتب الصورة على محرك USB وليس على القرص الصلب الخاص بك.

تثبيت الصورة على المقبس

بعد تحضير صورة المقبس على محرك USB، أدخل المحرك في المقبس. عندما يقلع المقبس، تثبت الصورة ويعيد التعيين إلى الإعدادات الافتراضية للمصنع.

ملاحظة

ملاحظة: إذا كان المقبس يظهر حاليًا في تطبيق إدارة Cato كمخصص لموقع، قم بإلغاء تعيين المقبس من الموقع (انظر إدارة المقابس). ثم بعد تثبيت الصورة الجديدة، يمكنك تخصيص المقبس للموقع مرة أخرى.



  1. وصل محرك USB بمنفذ USB لمقبس المقبس.
  2. أعد تشغيل المقبس (افصل الكهرباء وأعد توصيله).
  3. يستغرق الأمر ما يصل إلى 5 دقائق لكتابة الصورة على المقبس. عند الانتهاء، سيقوم المقبس بإيقاف تشغيل نفسه.
  4. مهم! افصل محرك USB (وإلا، ستحدث الخطوة 3 مرة أخرى).
  5. شغّل المقبس (افصل الكهرباء وأعد توصيله).
  6. سيبدأ المقبس بالإصدار الافتراضي والتكوين الافتراضي للمصنع.

التحقق من إصدار المقبس

بعد تثبيت صورة المقبس، يمكنك التحقق من أن العملية كانت ناجحة باستخدام واجهة ويب المقبس للتحقق من إصدار المقبس.

لمزيد من المعلومات حول تسجيل الدخول إلى واجهة الويب الخاصة بالمقبس، راجع الوصول إلى واجهة الويب الخاصة بالمقبس.

ملاحظة

ملاحظة: إذا كنت تسجل الدخول إلى واجهة ويب المقبس محليًا بعد تثبيت صورة المقبس، يتم إعادة ضبط اسم المستخدم وكلمة المرور إلى الإعدادات الافتراضية.

للتحقق من إصدار المقبس محليًا:

  1. قم بتسجيل الدخول إلى واجهة الويب الخاصة بالمقبس.

    يمكنك استخدام كابل إيثرنت للتوصيل بمنفذ LAN2 لمقبس X1500 بالحاسوب.

  2. اذهب إلى صفحة حول.

  3. تأكد من أن الإصدار هو نفس الملف الذي قمت بتنزيله أعلاه.

    يوضح المثال أدناه الإصدار لمقبس X1500 مع إصدار المقبس 17.x:
