تساعدك صفحة تحليلات الشبكة على تحليل حالة وجودة اتصالات الموقع بسحابة Cato. تظهر البيانات في هذه الصفحة معلومات للموقع والنفق، استخدام الميناء، وإحصائيات LTE.
ملاحظة
ملاحظات:
-
يقوم Cato بحساب بيانات اتصال الرابط كل ميللي ثانية، ومع ذلك فإن حجم المجموعة الأدنى في صفحة تحليلات الشبكة هو 5 ثواني. من الممكن أن يتم إلغاء الحزم، بالرغم من أن التحليلات في هذه الصفحة لا تظهر استخدامًا بنسبة 100٪.
-
تكون الصفحة تحليلات الشبكة محدثة عادةً في إطار زمني 5 دقائق. ومع ذلك، من الممكن أن تتأخر بعض البيانات حتى 30 دقيقة.
-
يتوفر استخدام المنفذ وبيانات LTE فقط لمواقع السوكيت، وفقط من الإصدار v20 وما فوق.
-
يتطلب الرسم البياني تحميل وحدة المعالجة المركزية في علامة تبويب الأجهزة إصدارات سوكيت الدنيا على النحو التالي:
-
بالنسبة للسوكيت المادي - إصدار سوكيت 21.1.18975
-
بالنسبة للسوكيت الافتراضي - إصدار سوكيت 22
-
لإظهار تحليلات الشبكة لموقع:
-
من قائمة التنقل، انقر فوق الشبكة > المواقع وحدد الموقع.
-
من قائمة التنقل، انقر فوق مراقبة الموقع > تحليلات الشبكة

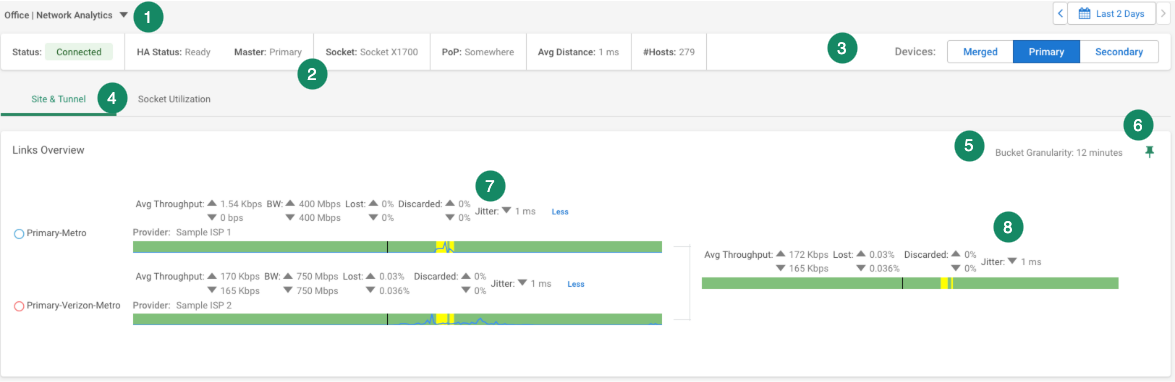

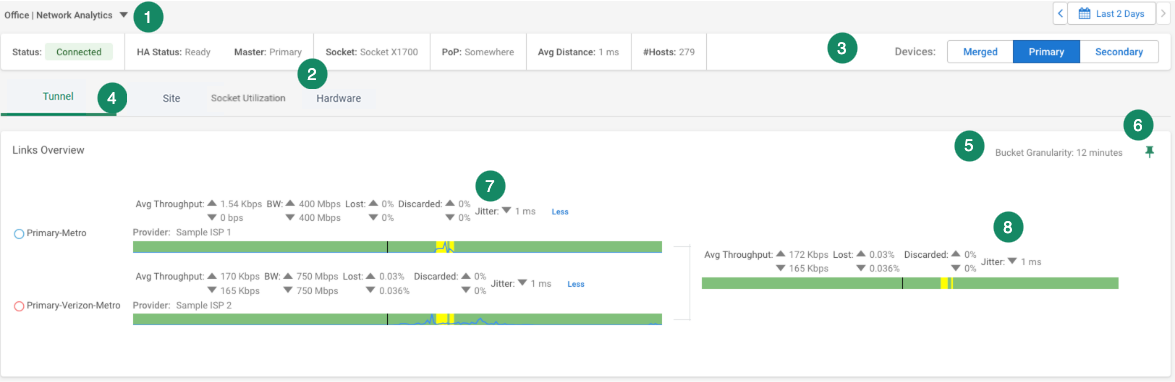

هذا المثال والجدول الذي يليه يشرح الحقول في قسم نظرة عامة:
|
العنصر |
الاسم |
الوصف |
|---|---|---|
|
1 |
موقع تحليلات الشبكة |
حدد الموقع الذي يعرض بيانات تحليلات الشبكة |
|
2 |
حقول تحليلات الشبكة للموقع |
انظر أدناه، شرح تحليلات الشبكة لموقع |
|
3 |
الأجهزة |
حدد أي تحليلات الجهاز لعرضها. انظر أدناه، شرح تحليلات الشبكة لموقع |
|
4 |
علامات تبويب الموقع & النفق واستخدامية Socket |
اختر لإظهار نظرة عامة للروابط أو علامات التبويب استخدام السوكيت. لطرازات Socket X1600 LTE، يتوفر علامة تبويب إضافية للـ LTE. |
|
5 |
دقة الحزمة |
كمية الوقت لنقطة بيانات معينة. في المثال أعلاه، يمثل كل نقطة بيانات 10 دقائق من الحركة المجمعة |
|
6 |
التثبيت لعلامات التبويب النظرة العامة والتفاصيل |
علامات التبويب نظرة عامة والتفاصيل غير مثبتة افتراضيًا وعند تثبيتها، تظهر هذه العلامات عند التمرير لأسفل |
|
7 |
حالة اتصال الرابط |
بيانات رابط فردي للموقع
|
|
8 |
حالة الاتصال المجمعة |
بيانات مجمعة للروابط للموقع يظهر الشريط المجمّع حالة الرابط بأفضل صحة لتلك الدقة الحزمية. على سبيل المثال، إذا كان الرابط لمزود الخدمة A يحمل حالة خضراء والرابط لمزود الخدمة B يحمل حالة صفراء، فإن الشريط المجمّع يظهر حالة خضراء. |
ملحوظة
ملحوظة: تم توفير بيانات ISP في هذه النافذة من قبل ip2location.com
-
الحالة - الموقع متصل أو منفصل عن سحابة كاتو
-
حالة HA - للمواقع التي تحتوي على توافر عالي (HA) للـ Socket، حالة تكوين HA (بخلاف ذلك، يظهر N/A إذا كان الموقع)
-
ماستر - يشير إلى ما إذا كان الـ الرئيسي أو الثانوي Socket نشطًا في إرسال/استقبال الحركة
-
Socket أو IPsec- نوع Socket أو اتصال IPsec
-
PoP - PoP الذي يتصل به الموقع
-
المسافة - زمن الرحلة ذهابًا وإيابًا بين الموقع وسحابة Cato
-
#Hosts - عدد المضيفين في شبكة LAN لهذا الموقع
-
الأجهزة - اختر بيانات Socket المعروضة في نافذة تحليلات الشبكة:
-
مُدمج - يجمع البيانات للـ Socket الرئيسي والثانوي
-
الرئيسي - يعرض فقط بيانات Socket الرئيسي
-
الثانوي - يعرض فقط بيانات Socket الثانوي
-
تعرض الرسوم البيانية التالية بيانات متعلقة بالحركة داخل النفق الآمن إلى سحابة Cato:
-
Avg Throughput - متوسط الحمولات الصاعدة والهابطة لكل وصلة (خلال مدة الحزمة)
-
السرعة القصوى للنقل - أقصى عرض نطاق صاعد ونازل لكل رابط (على طول المدة الزمنية للمجموعة)
-
فقدان الحزم - نسبة فقدان الحزم عبر الميل الأخير داخل النفق. متاح فقط لمواقع Socket (الفيزيائية وvSocket).
-
المسافة - زمن الرحلة ذهابًا وإيابًا بين الموقع وسحابة Cato داخل النفق
-
عمر النفق - إجمالي الوقت الذي يكون فيه النفق الحالي بين Socket وPoP متصل
-
التذبذب - الفرق في زمن التأخير بالملي ثانية (ms) بين حزم البيانات
-
التدفقات - عدد التدفقات خلال الفترة الزمنية المحددة
-
المضيفون - عدد المضيفين خلال الفترة الزمنية المحددة
هذا مثال للرسوم البيانية الخاصة بـ الحمولة:
تعرض هذه الرسوم البيانية تحليلات مرتبطة باتصال الميل الأخير (خارج النفق الآمن) بين موقع Socket وسحابة Cato. الهدف من هذه البيانات هو إظهار جودة وصلة ISP إلى سحابة Cato:
-
فقدان حزم الميل الأخير - نسبة فقدان الحزم عبر الميل الأخير خارج النفق
-
مسافة الميل الأخير - زمن الرحلة ذهابًا وإيابًا (RTT) بين الموقع والوجهة (أي النطاق أو عنوان IP) خارج النفق
لمزيد من المعلومات حول تعريف مجالات الميل الأخير، انظر تحقيقات مراقبة الميل الأخير والاتصال

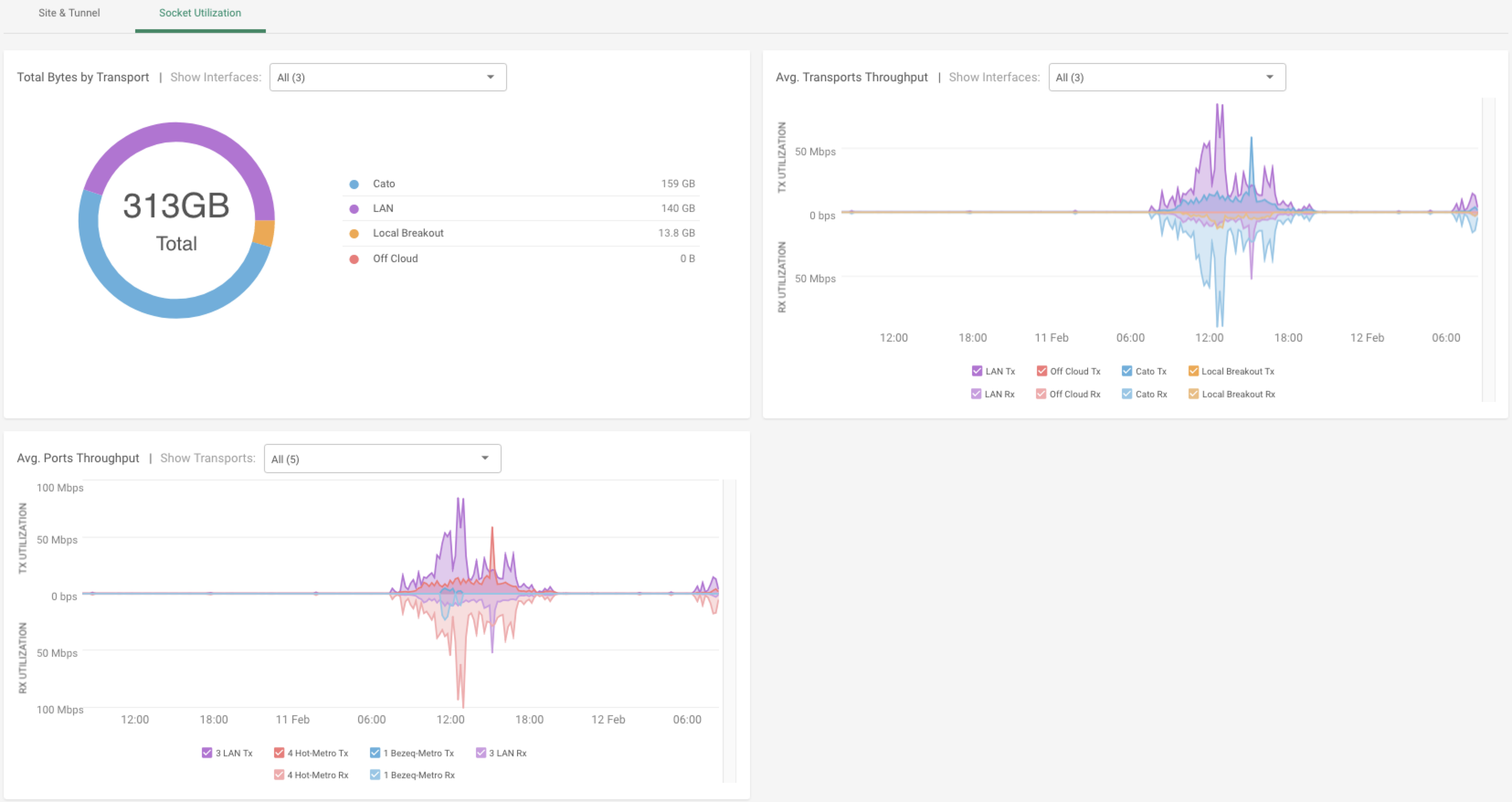

تعرض الرسوم البيانية التالية بيانات تتعلق باستخدام المنافذ الفيزيائية لـ Socket لواجهاتها (LAN1، LAN2، WAN1، إلخ):
-
إجمالي البايتات حسب النقل - كمية البيانات الإجمالية المرسلة (Tx) والمستلمة (Rx) لجميع أنواع النقل عبر واجهات مختلفة. يمنحك هذا نظرة عن مقدار الحركة التي ترسلها إلى السحابة، وكم من ذلك عبر الإنترنت، وأكثر من ذلك. يمكنك تصفية المعلومات لرؤية واجهة معينة فقط، أو واجهات، باستخدام قائمة منسدلة.
-
كاتو - الحركة المرسلة عبر سحابة كاتو
-
Local-breakout - تجاوز وغيرها من الحركة المرسلة مباشرة إلى الإنترنت، من Socket
-
Off-cloud - حركة WAN المرسلة عبر الإنترنت، وليس عبر سحابة كاتو
-
Alt.WAN - الحركة المرسلة عبر وصلات Alt.WAN
-
الشبكة المحلية - يشمل جميع حركة الشبكة المحلية (مثل LAN-LAG-Master وLAN-LAG-Members)
-
-
ص.م. الحمولة حسب النقل - كمية البيانات المرسلة والمستلمة لنوع النقل عبر الزمن. يمكن التصفية لرؤية واجهة معينة فقط، وتحديد مربعات الاختيار لأنواع النقل لعرضها.
-
معدل الحمولة حسب المنفذ - كمية البيانات المرسلة والمستلمة لكل واجهة. يمكنك التصفية لرؤية نوع نقل معين فقط، وتحديد مربعات الاختيار للواجهات لعرضها.
ملحوظة
ملحوظة: البيانات في الرسوم البيانية من وجهة نظر Socket. بمعنى، إذا قام شخص في الشبكة المحلية بتنزيل ملف، فإن Socket سيظهره كمستلم (Rx) من سحابة كاتو أو الإنترنت، ومنقول (Tx) إلى المستخدم.

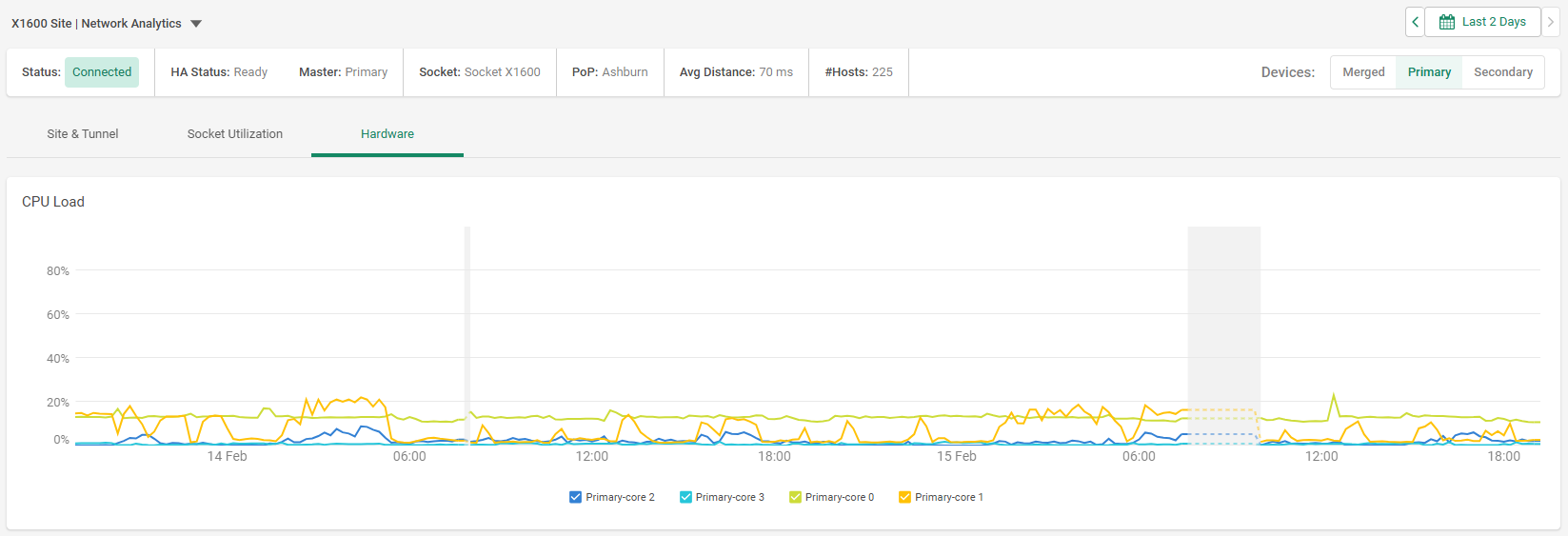

تعرض الرسوم البيانية التالية بيانات متعلقة بأجهزة Socket لموقع:
-
حمل المعالج - نسبة الاستخدام لكل نواة من Socket للفترة الزمنية المحددة. إذا تم تكوين الموقع بتوافر عالي (HA)، يمكنك عرض الاستخدام للـ Socket الرئيسي أو الثانوي، أو الدمج بينهما في الرسم البياني.
إذا لاحظت استهلاكًا مرتفعًا لوحدة المعالجة المركزية للسوكيت، فإليك خطوات استكشاف الأخطاء وإصلاحها:
-
الوصول إلى واجهة المستخدم الويب للسوكيت وحدد علامة تبويب حالة الأجهزة.
-
تحقق من استهلاك النسبة المئوية للمعالج لكل نواة.
-
راقب استهلاك المعالج المتواصل فوق 90٪، حيث سيؤثر هذا بشكل مباشر على أداء السوكيت ويسبب خسارة الحزم وارتفاع التأخير.
إذا لاحظت استخدامًا مستمرًا عاليًا لوحدة المعالجة المركزية بالتزامن مع فقدان الحزم الشبكية:
-
قم بتوثيق الوقت الذي يحدث فيه استهلاك المعالج العالي.
-
سجل أي النوى تواجه استهلاكًا عاليًا.
-
اتصل بدعم Cato للحصول على المساعدة.
لمزيد من المعلومات حول استكشاف مشكلات استهلاك وحدة المعالجة المركزية للسوكيت، انظر مشاكل الأداء لمواقع السوكيت واستكشاف الأخطاء وإصلاحها.
-
تتطلب هذه الميزة الإصدارات الدنيا من Socket على النحو التالي:
-
بالنسبة للـ Sockets الفيزيائية - إصدار Socket 21.1.18975
-
بالنسبة للـ Sockets الافتراضية - إصدار Socket 22
-
-
تعرض الرسوم البيانية التالية بيانات متعلقة بالحركة من اتصال LTE، وهي متاحة تحت علامة تبويب LTE في صفحة تحليلات الموقع:
ملحوظة
يتوفر هذه التبويب فقط لـ Sockets X1600 LTE.
-
استخدام بيانات واجهة الاتصال الخلوي - كمية البيانات المرسلة والمستلمة عبر اتصال LTE. يمكنك أيضًا التصفية لأنواع نقل محددة في قائمة منسدلة عرض وسائل النقل.
-
معدل جودة الإشارة - جودة الاتصال الخلوي مع مرور الوقت.
-
ص.م. RSRQ - جودة الإشارة المرجعية المستلمة على مر الزمن. يستخدم مع متوسط. RSRP لتحديد الجودة العامة للاتصال.
-
معدل RSRP - قوة الإشارة المرجعية المستلمة. يستخدم مع متوسط. RSRQ لتحديد الجودة العامة للاتصال.
-
ص.م. RSSI - جودة الإشارة التي يتلقاها جهازك من نقطة وصول أو موجه.
-
ص.م. SINR - نسبة قوة الإشارة إلى الضوضاء عبر الخط الخلوي.
قد تحتوي صفحات تحليلات التطبيقات والصفحات الخاصة بتحليلات الشبكة (مثل نظرة عامة على المواقع >) على اختلافات صغيرة لأن البيانات محسوبة بشكل مختلف.
-
لبيانات تحليلات الشبكة (بما في ذلك استعلام واجهة برمجة تطبيقات Metrics للحساب):
-
يتم احتساب البايتات الصاعدة والهابطة للحزم المغلفة (بما في ذلك زيادة رؤوس DTLS)
-
يتم تجميع البيانات الصاعدة والهابطة لجميع التدفقات المتعلقة بالنفق المعطى
-
-
لبيانات تحليلات التطبيق:
-
يتم احتساب البايتات الصاعدة والهابطة للحزم غير المغلفة (قبل تغليف DTLS).
-
يتم عرض بيانات الصعود والهبوط لكل تطبيق
-
