استخدام المقابس في النشر عالي التوافر

توضح هذه المقالة كيفية تكوين المقابس في تكوين التوافر العالي (HA) النشط/الاحتياطي لموقع. نوصي أن تقرأ ما هو التوافر العالي للمقبس (HA) قبل تنفيذ نشر مقبس HA.

لمزيد من المعلومات حول استخدام HA مع Alt. روابط WAN، انظر دمج كاتو مع شبكة WAN البديلة.

المتطلبات الأساسية لتوافر المقبس HA

  • يجب أن يحتوي كل مقبس على عنوان IP فريد

  • نوصي بأن تكون كلتا المقابس تعملان على نفس إصدار نظام التشغيل الرئيسي للمقبس (مثال 14.1.13986 و 14.0.12764)

تثبيت مقبس كاتو احتياطي

لمزيد من المعلومات حول إضافة مقبس إلى الموقع، انظر استخدام تطبيق إدارة كاتو لإضافة مواقع.

لتمكين التوافر العالي في موقع جديد:

  1. قم بتوصيل المقابس كاتو الأول.

  2. في تطبيق إدارة كاتو، تحقق من اكتشاف مقبس كاتو وربطه بالموقع المطلوب.

  3. تابع الإجراء التالي.

لتمكين التوافر العالي في موقع موجود:

  1. قم بتوصيل المقبس كاتو الاحتياطي.

  2. تأكد من وجود اتصال إيثرنت بين منافذ LAN1 لكلا مقبسي كاتو.

  3. في تطبيق إدارة كاتو، تحقق من اكتشاف المقبس كاتو الاحتياطي وتعيينه للموقع المعني.

  4. يقوم تطبيق إدارة كاتو بشكل تلقائي بتحديد أن الموقع المحدد بالفعل لديه مقبس كاتو متصل به. ثم يقوم بتعيين المقبس كاتو الثاني كاحتياطي لوضع التوافر العالي.

تكوينات التوافر العالي والحالة

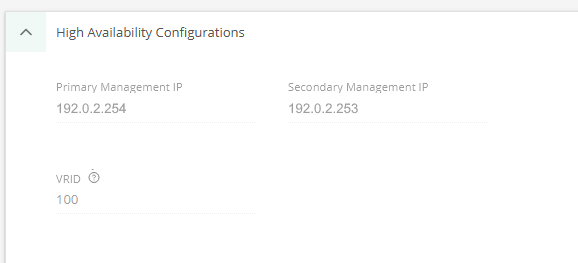

يمكنك تغيير VRID وعناوين IP الإدارية للمقابس HA.

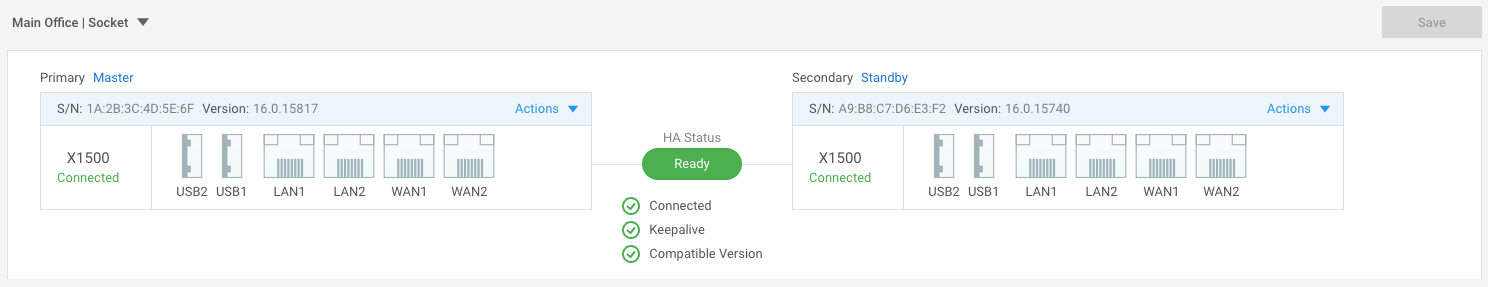

عرض معلومات التوافر العالي والحالة

يعرض قسم التوافر العالي المعلومات التالية حول المقابس:

  • رقم التسلسلي (S/N)

  • إصدار المقبس

  • عنوان IP الإداري لواجهة الويب للمقبس

    • خيار لفتح واجهة الويب للمقبس باستخدام SSO

  • حالة التوافر العالي - الحالة العامة لـ HA للموقع (راجع أدناه لوصف الحالة)

  • أي مقبس هو الرئيسي (حاليًا نشط)

  • حالة الاتصال لكل مقبس إلى سحابة كاتو

  • رقم VRID (انظر أدناه تغيير VRID)


البند

الوصف

الحالة

حالة HA للموقع (جاهز أو غير جاهز)، يظهر جاهز فقط عندما تكون كل مؤشرات حالة HA بحالة موافق

متصل

يشير الرمز الأخضر إلى أن كلا المقبسين لديهما اتصال WAN بسحابة كاتو

الحفاظ

يشير الرمز الأخضر إلى أن مقبسًا واحدًا هو الرئيسي والآخر ثانوي (إذا كانت كلا المقبسين بحالة رئيسية، فهناك مشكلة توافر عالي انقسام الدماغ)

إصدار متوافق

يشير الرمز الأخضر إلى أن كلا المقبسين يعملان بإصدارات مقبس متوافقة (نفس الإصدار الرئيسي)، مثل 14.1.13986 و 14.0.12764

لعرض معلومات وحالة المقبس HA:

  1. من القائمة التنقلية، اختر Network > Sites، واختر الموقع.

  2. من القائمة التنقلية، اختر Site Configuration > Socket.

العمل مع عنوان IP الإداري للويب

يسمح لك قسم تكوينات التوافر العالي بتكوين عنوان IP الإداري الذي يمكنك استخدامه لفتح واجهة الويب القائمة على المتصفح لكل مقبس. بالإضافة إلى ذلك، بنقرة واحدة يمكنك فتح صفحة تسجيل الدخول لواجهة الويب للمقبس في علامة تبويب جديدة.

ملاحظة

ملاحظات:

  • يجب أن يكون عنوان IP الإداري ضمن النطاق الأصلي لأحد روابط LAN.

    • عنوان IP الإداري للمقبس الثانوي يمكن الوصول إليه فقط من نطاق LAN الأصلي.

    • عند تمكين BGP، سيفشل القيام بالاستجابة لعناوين IP الإدارية الثانوية من جهاز على شبكة المقبس LAN. هذا هو سلوك معروف.

  • إذا قمت بإلغاء تعيين المقبس الأولي أو الثانوي من الموقع، يتم تعيين عناوين IP جديدة إدارية للمقابس.

  • افتراضيًا، يقوم كاتو بتعيين آخر عنوانين IP في النطاق الأصلي كعناوين إدارية لكل مقبس. إذا كانت هذه العناوين الإدارية للإدخال ضمن نطاق DHCP، فإن النطاق DHCP يتم تحديثه تلقائيًا بحيث لا تتضمن العناوين الإدارية ضمن نطاق DHCP، وتبقى آخر عنوانين IP في النطاق الأصلي.

لتغيير العنوان الإداري IP:

  1. من القائمة التنقلية، اختر Network > Sites، واختر الموقع.

  2. من القائمة التنقلية، اختر Site Configuration > Socket.

  3. قم بتوسيع قسم تكوينات التوافر العالي، وأدخل العنوان الإداري الجديد Primary Management IP للمقبس الذي يُستخدم لواجهة الويب الخاصة بالمقبس.

  4. كرر الخطوة السابقة لعنوان Secondary Management IP.

  5. انقر فوق حفظ.

لفتح واجهة الويب للمقبس، من قائمة إجراءات المنسدلة لمقبس، اختر واجهة الويب للمقبس. تفتح واجهة الويب للمقبس في علامة تبويب جديدة للمتصفح وتسجيل الدخول تلقائيًا. لمزيد من المعلومات انظر الوصول إلى واجهة الويب للمقبس.

تغيير VRID

تستخدم المقابس رسائل VRRP (وفقًا لـ RFC 5798) للتعرف على تعطل المقبس الرئيسي ومتى يعود للعمل بشكل طبيعي.

تحتوي رسائل VRRP على معرف يسمح لكيانات الشبكة الأخرى في نفس الشبكة بتحديد رسائل VRRP التي تنطبق عليها. افتراضيًا، تستخدم شبكات كاتو VRID 100.

لتغيير VRID:

  1. من القائمة التنقلية، اختر Network > Sites، واختر الموقع.

  2. من القائمة التنقلية، اختر Site Configuration > Socket.

  3. قم بتوسيع قسم تكوينات التوافر العالي، وأدخل VRID الجديد.

  4. انقر فوق حفظ.

تغيير منفذ LAN لحركة المرور الاحتياطية HA

افتراضيًا، يتم استخدام منفذ LAN ذو الرقم الأقل لكل من حركة مرور الاحتياطية HA وحركة مرور المستخدم. تحمل الموانئ المتبقية من LAN فقط حركة مرور المستخدم.

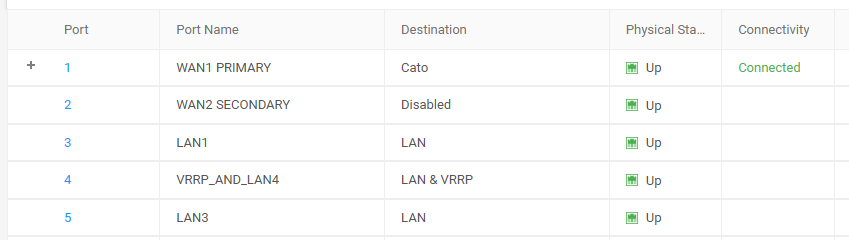

يمكنك اختيار أي منفذ LAN لحركة المرور الاحتياطية HA عن طريق تغيير وجهة المنفذ من LAN إلى LAN & VRRP.  توضح الصورة التالية المنفذ 3 لحركة مرور المستخدم LAN والمنفذ 4 لحركة المرور الاحتياطية HA ولحركة مرور المستخدم.


يمكنك تعريف منفذ LAN واحد فقط مع وجهة كـ LAN & VRRP.

لتغيير أي منفذ LAN يُستخدم لحركة المرور الاحتياطية HA:

  1. من القائمة التنقلية، اختر Network > Sites، واختر الموقع.

  2. من القائمة التنقلية، اختر Site Configuration > Socket.

  3. اختر منفذ LAN الذي يُستخدم حاليًا لحركة المرور الاحتياطية HA.

    يفتح لوحة تحرير واجهة المقبس.

  4. في قائمة وجهة المنسدلة، اختر LAN، ثم انقر فوق تطبيق.

  5. اختر منفذ LAN الجديد لحركة المرور الاحتياطية HA.

  6. في قائمة وجهة المنسدلة، اختر LAN & VRRP، ثم انقر فوق تطبيق.

  7. انقر فوق حفظ. يُستخدم منفذ LAN الجديد لحركة المرور الاحتياطية HA وحركة مرور المستخدم.

القيود المعروفة

بالنسبة للمقابس التي تستخدم روابط WAN متعددة، إذا كان هناك جهاز NAT بين المقبس ونقطة التواجد PoP، فمن الممكن أن لا يتمكن أحد أو أكثر من روابط WAN من الاتصال بنقطة التواجد PoP. يمكن أن يؤدي ذلك إلى مشكلات في الاتصال، مثل حالة HA للموقع كونه غير جاهز.

تستخدم نقطة التواجد PoP المنفذ المصدر لكل اتصال DTLS وارد لربط كل وصلة WAN بنفس النفق المنطقي. قد يقوم جهاز NAT بتغيير منفذ المصدر ويمنع رابط WAN من الاتصال بنفس النفق المنطقي مثل روابط WAN الأخرى.
