العمل مع مواقع Socket

توضح هذه المقالة كيفية استخدام صفحة Socket لتكوين إعدادات Socket ومراقبة الحالة.

نظرة عامة

تتضمن صفحة Socket نظرة شاملة على منافذ كل Socket وحالتها. يتم تكوين إعدادات الرابط كجزء من إنشاء الموقع، ويمكنك تعديل الإعدادات وتفعيل روابط إضافية لـ Socket.

قبل تثبيت سوكيت لموقع، تأكد من تلبية متطلبات الاتصال لترقيات السوكت.

للمزيد من المعلومات حول إنتاجية السوكت والمعلومات عن السعة لكل طراز، انظر عتبات وسقوف سحابة Cato.

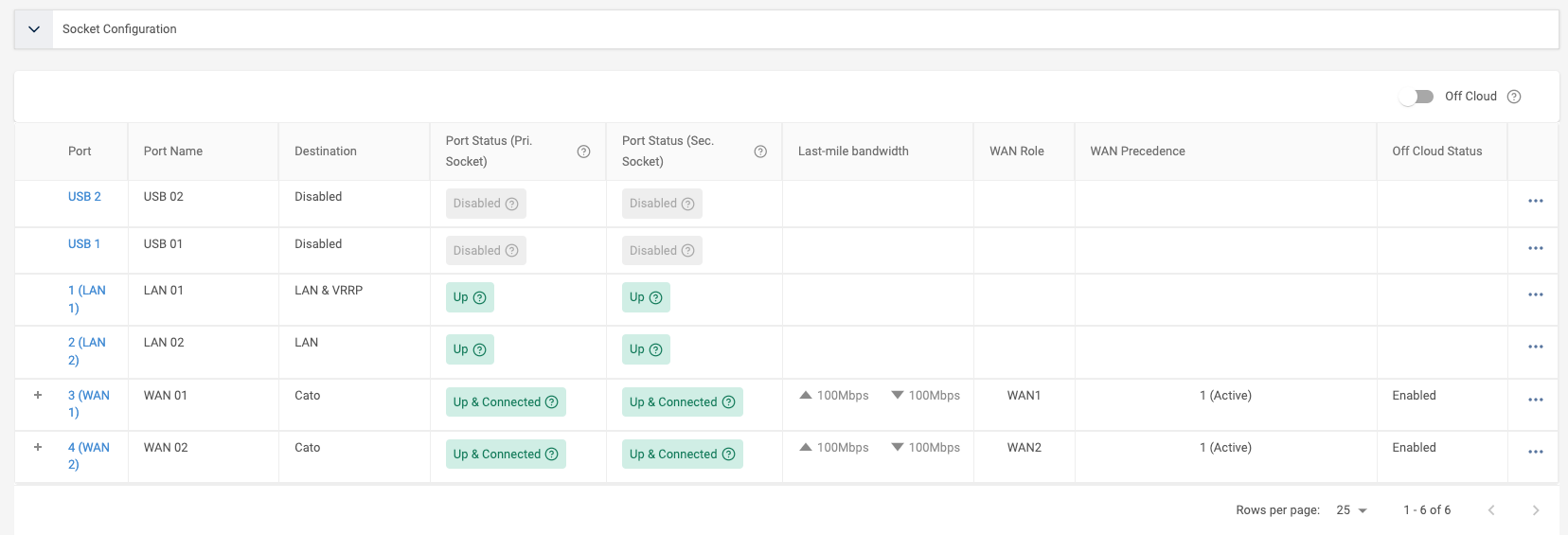

تعرض نظرة عامة على Socket حالة كل منفذ كما يلي:

  • للمنافذ المجهزة بنوع وجهة Cato

    • أخضر - الكابل متصل، المنفذ متصل بـ Cato

    • أصفر - الكابل متصل، المنفذ مفصول عن Cato (لا يوجد نفق إلى Cato Cloud)

    • أحمر - الكابل غير متصل، المنفذ متوقف

  • للمنافذ المجهزة بأنواع وجهات أخرى

    • أخضر - الكابل متصل، المنفذ قيد التشغيل

    • أحمر - الكابل غير متصل، المنفذ متوقف

    • رمادي - المنفذ معطل

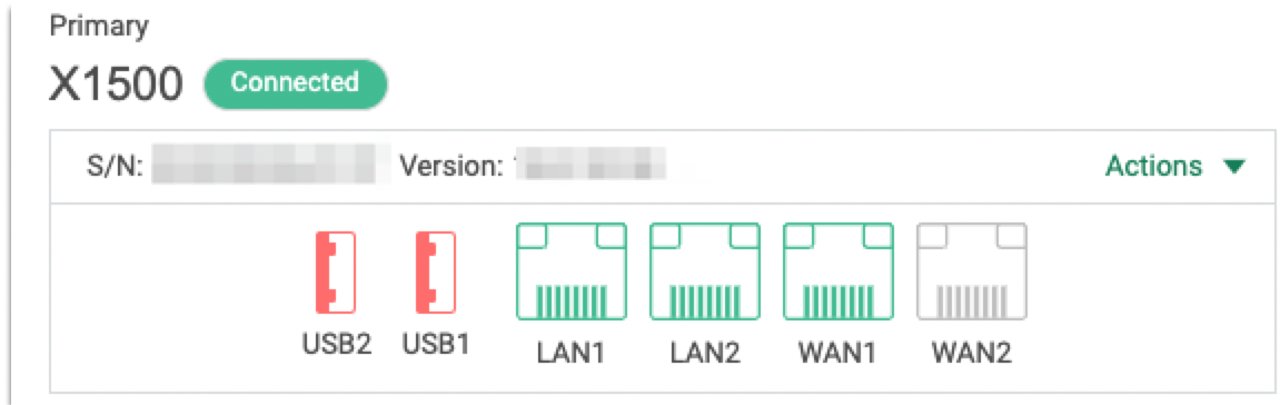

العمل مع مواقع سوكيت X1500


هذه هي إعدادات الافتراضية لـ Socket X1500:

  • USB2 - معطل

  • USB1 - معطل

  • LAN1 / المنفذ 1 - مفعّل كـ LAN (لا يمكن تغييره)

  • LAN2 / المنفذ 2 - معطل

    يمكن استخدام رابط LAN2/المنفذ 2 كوجهة WAN ، للمزيد من المعلومات انظر تبادل منافذ السوكت

  • WAN1 / المنفذ 3 (WAN) - مفعّل كـ Cato (الأولية) (لا يمكن تغييره)

  • WAN2 / المنفذ 4 - معطل أو مفعّل كـ Cato، بناءً على اختيارك لخيار تمكين/استخدام WAN2 عند إضافة الموقع الجديد

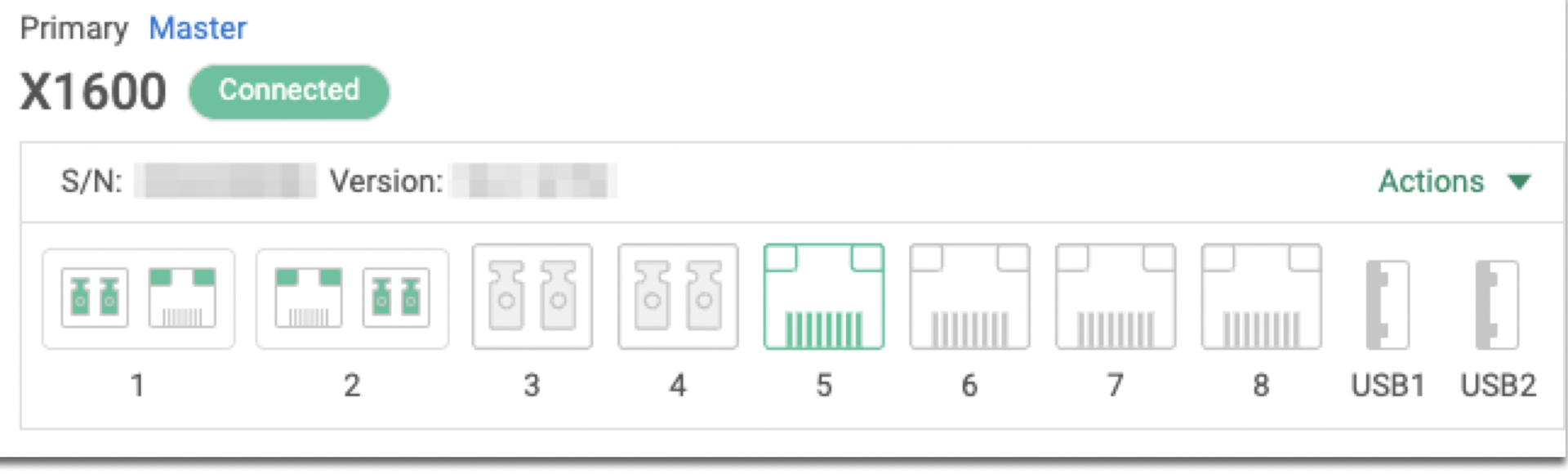

العمل مع موقع سوكيت X1600


هذه هي الإعدادات الافتراضية لـ Socket X1600:

  • المنفذ 1 – مفعّل كـ WAN 1

  • المنفذ 2 – معطل أو مفعّل كـ WAN 2، بناءً على اختيارك لخيار تمكين/استخدام WAN2 عند إضافة موقع جديد

  • المنفذ 5 – مفعّل كـ LAN1

  • المنافذ الأخرى معطلة بشكل افتراضي

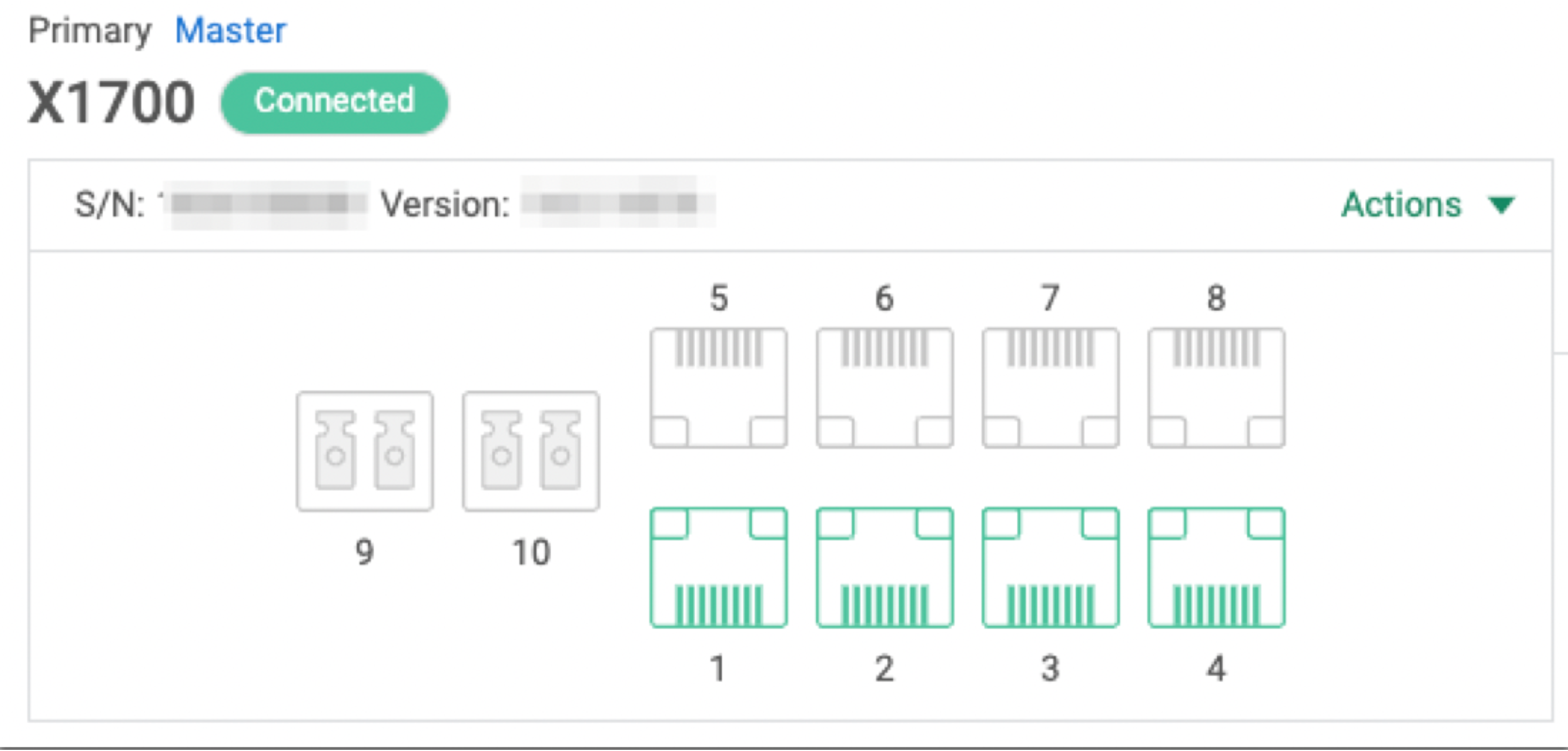

العمل مع موقع سوكيت X1700


هذه هي الإعدادات الافتراضية لـ Socket X1700:

  • المنفذ 1 - مفعّل كـ WAN 1

  • المنفذ 2 - معطل أو مفعّل كـ WAN 2، بناءً على اختيارك لخيار تمكين/استخدام WAN2 في نافذة إضافة موقع

  • المنفذ 3 - مفعّل كـ LAN1

  • المنافذ المتبقية معطلة بشكل افتراضي

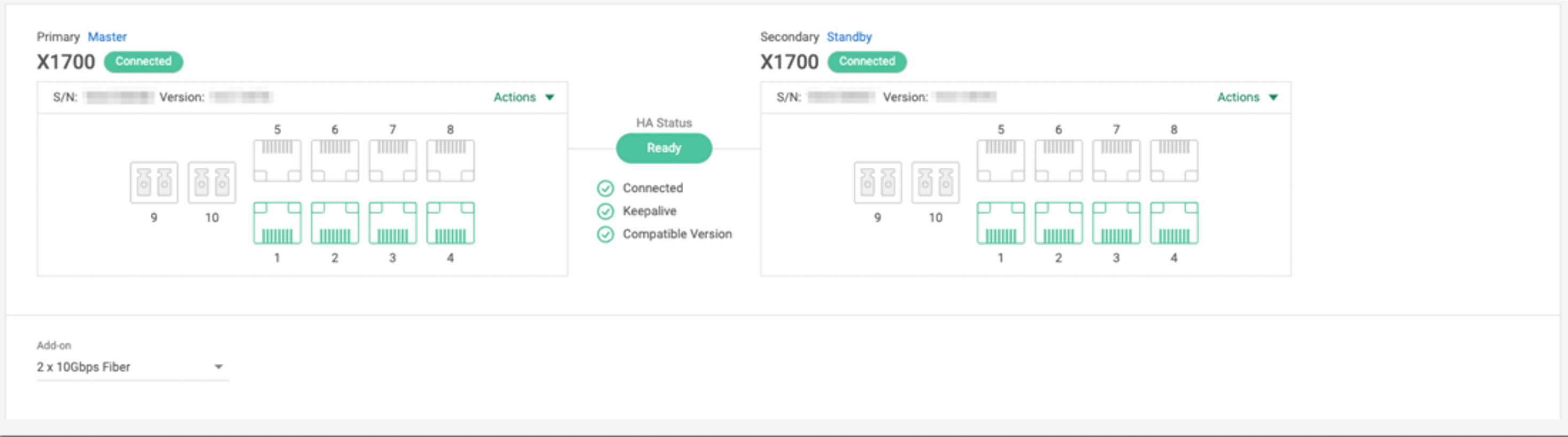

تكوين الإضافة لسوكيت X1700

قد يتضمن Socket X1700 أيضًا إضافات، وهي بطاقات أجهزة تحتوي على واجهات شبكة إضافية تُدخَل في فتحات توسعة Socket. قم بتكوين هذه الواجهات الإضافية كما تقوم بتكوين الواجهات الأخرى.

  • غالبًا ما تكون الإضافات مُرتبة مسبقًا ومُثبتة بواسطة Cato Networks

  • قبل إدخال الإضافات في فتحة التوسعة، قم بإيقاف تشغيل Socket وافصل التيار الكهربائي

  • يمكنك تثبيت بطاقة إضافة واحدة فقط في Socket X1700

الإعداد الافتراضي لخيار الإضافة هو لا شيء. إذا لم تتطابق الإضافة المُكَوَّنة في تطبيق إدارة Cato مع الأجهزة الفعلية، فإن واجهة الإضافة تُعامل كما لو كانت مفصولة فعليًا.

للمزيد من المعلومات، انظر دليل نشر سوكيت X1700.

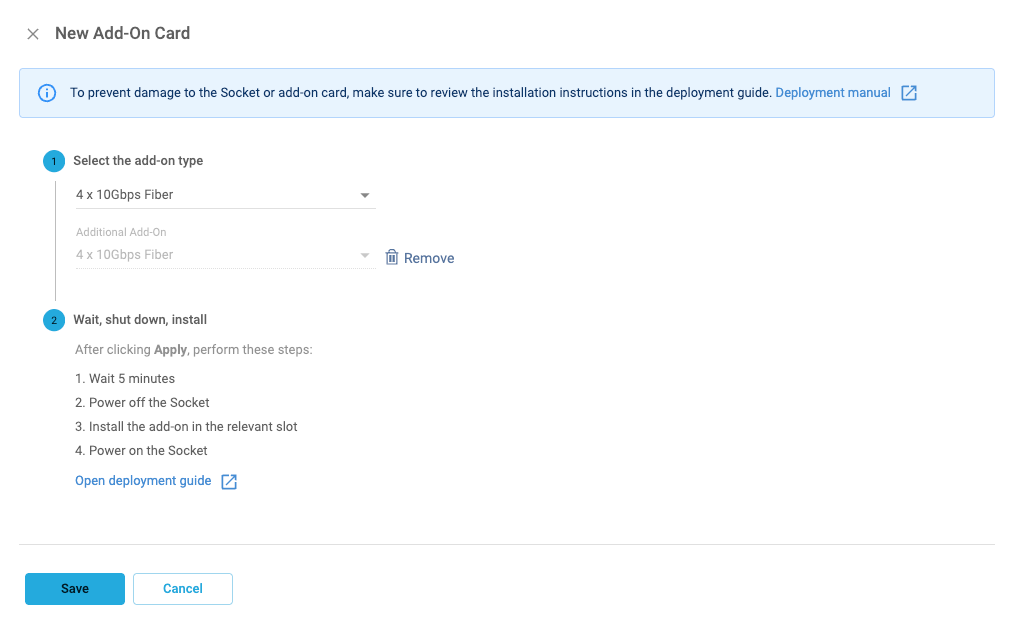

لتكوين الإضافة لـ Socket X1700:

  1. من قائمة التنقل، انقر فوق الشبكة > المواقع وحدد الموقع.

  2. من قائمة التنقل، حدد إعداد الموقع > Socket.

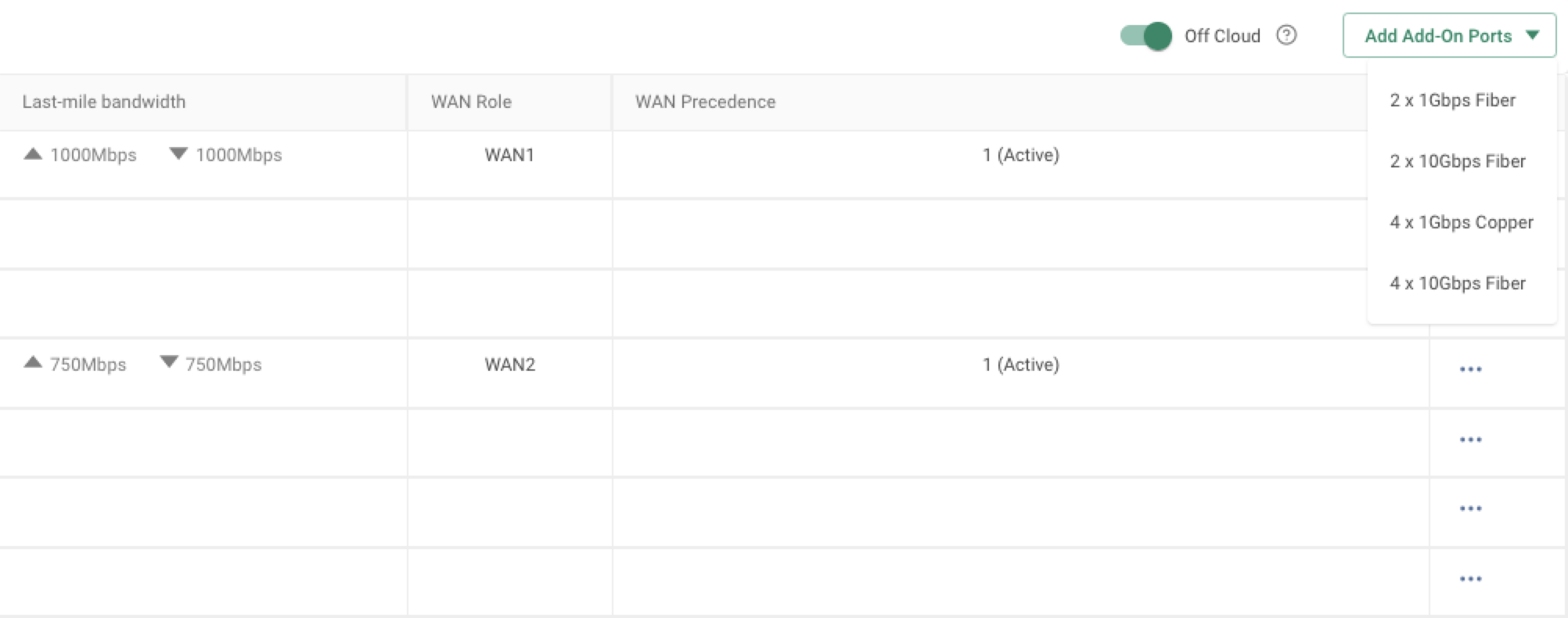

  3. من قائمة الاختيارات المنسدلة إضافة منافذ الإضافة، حدد الإضافة لـ Socket.


    يتم إضافة أي شيء بين منفذين إلى أربعة إلى الجدول.

    بمجرد اختيارك لإضافة، فإن زر إضافة منافذ الإضافة يصبح معطلاً حتى تقوم بإزالة منافذ الإضافة الحالية.

  4. انقر فوق حفظ.

إزالة منافذ الإضافة

يمكنك تكوين مجموعة واحدة فقط من منافذ الإضافة في كل مرة. لتكوين منفذ إضافة جديد، يجب عليك أولاً إزالة منافذ الإضافة الحالية.

لإزالة منافذ الإضافة لـ Socket X1700:

  1. من قائمة التنقل، انقر فوق الشبكة > المواقع وحدد الموقع.

  2. من قائمة التنقل، حدد إعداد الموقع > Socket.

  3. انقر على أيقونة الهمبرغر الأفقية horizontal-more-menu.png في الصف المتعلق بالمنافذ التي ترغب في إزالتها، ثم انقر على إزالة منفذ الإضافة.

  4. انقر فوق حفظ.

فتح واجهة ويب سوكيت

لفتح واجهة Socket WebUI، من قائمة الإجراءات المنسدلة، حدد الاتصال بـ Socket. تفتح واجهة Socket WebUI في علامة تبويب جديدة بالمتصفح وتقوم بتسجيل الدخول تلقائيًا. للمزيد من المعلومات انظر الوصول إلى واجهة ويب سوكيت.

تكوين إعدادات رابط سوكيت

تشرح هذه القسم كيفية تكوين الإعدادات للروابط التي تتصل بـ Cato Cloud ولروابط WAN البديلة MPLS. كما يتناول كيفية تكوين إعدادات التبديل والعودة للمواقع التي لديها أكثر من رابط واحد إلى Cato Cloud.

بشكل افتراضي، تكون مواقع السوكت ممكّنة لاسترداد WAN، للمزيد من المعلومات، انظر مرونة موقع السوكت مع استرداد WAN.


تكوين الوجهات لواجهة السوكت

استخدم إعداد الوجهة لواجهة Socket لتحديد المكان الذي يرسل إليه Socket حركة المرور. هذه هي خيارات الوجهة:

  • LAN - الشبكة الداخلية للموقع

  • WAN البديلة (الطبقة-2) - شبكة MPLS مع مواقع Socket على نفس الشبكة الفرعية

  • معطل - لا ترسل أو تستقبل هذه الواجهة حركة مرور

  • WAN البديلة - شبكة MPLS مع مواقع Socket على شبكات فرعية مختلفة

  • Cato - هذه الواجهة تتصل بـ Cato cloud

لا يمكنك تغيير الوجهة لهذه الواجهات: LAN1 (LAN) وWAN1 (Cato).

لتكوين الوجهة لواجهة Socket:

  1. من قائمة التنقل، انقر فوق الشبكة > المواقع وحدد الموقع.

  2. من قائمة التنقل، حدد إعداد الموقع > Socket.

  3. من الجدول، انقر فوق الواجهة.

    يفتح لوحة تحرير واجهة Socket.

  4. أدخل الاسم الذي يعرّف الواجهة في تطبيق إدارة Cato.

  5. من قائمة الاختيار المنسدلة الوجهة، حدد الوجهة لهذه الواجهة.

  6. انقر فوق تطبيق. يُضاف الوجهة الجديدة إلى الصف لهذه الواجهة.

  7. انقر فوق حفظ.

تكوين الروابط إلى سحابة Cato

قم بتكوين إعدادات الرابط التي توصل الموقع بـ Cato Cloud. هذا القسم مخصص للروابط التي تستخدم وجهة Cato.

أدوار واجهة WAN

يمكنك استخدام قواعد الشبكة لتحديد أولويات نقل حركة المرور على الشبكة وفقًا لدور WAN. على سبيل المثال، يمكنك تعريف دور WAN 1 كواجهة أولية ودور WAN 2 كواجهة ثانوية لقانون الشبكة.

يجب عليك تحديد دور WAN لجميع الوجهات Cato، ولا يمكنك استخدام نفس دور WAN لعدة واجهات.

الأسبقيات للواجهات

الأسبقية الأسبقية للرابط المستخدم لإعدادات التبديل والعودة تحدد الأولوية التي تستخدم بها هذه الروابط. إن واجهات الأسبقية 1 تكون نشطة بشكل افتراضي، وتفعيل Socket الأسبقيات الأخرى إذا كانت هناك مشاكل في الاتصال أو الأداء مع الأعلى أسبقية.

قم بتكوين النطاق الترددي للموقع وفقًا لشروط رخصتك من Cato.

لتكوين الإعدادات لرابط Cato Cloud:

  1. من قائمة التنقل، انقر فوق الشبكة > المواقع وحدد الموقع.

  2. من قائمة التنقل، حدد إعداد الموقع > Socket.

  3. من الجدول، انقر فوق الواجهة.

    يفتح لوحة تحرير واجهة Socket.

  4. حدد دور WAN لهذه الواجهة بناءً على متطلبات قواعد شبكتك.

  5. حدد أولوية الأسبقية للواجهة.

  6. قم بتكوين إعدادات النطاق الترددي القصوى لجميع حركة المرور في الموقع.

    ملاحظة

    ملاحظة: إذا أدخلت قيم التدفق الصاعد أو التدفق الهابط التي تتجاوز السرعة الفعلية لاتصال رابط ISPs الخاص بك، فلا يمكن لمحرك جودة الخدمة Cato Cloud إدارة حركة المرور.

  7. انقر فوق تطبيق. تغلق لوحة تحرير واجهة المقبس.

  8. انقر فوق حفظ.

تكوين الروابط لوجهات WAN البديلة

قم بتكوين إعدادات واجهة WAN لـ WAN البديل وWAN البديل (المستوى-2) لوجهات حركة المرور MPLS. بشكل عام، تُستخدم IPات الخاصة والواجهات للاتصال مباشرة بمزود الخدمة MPLS.

لتكوين الإعدادات لربط WAN بديل:

  1. من قائمة التنقل، انقر فوق الشبكة > المواقع وحدد الموقع.

  2. من قائمة التنقل، حدد تكوين الموقع > المقبس.

  3. من الجدول، انقر فوق الواجهة.

    تفتح لوحة تحرير واجهة المقبس.

  4. تحقق من أن الوجهة هي WAN البديل وWAN البديل (المستوى-2).

  5. قم بتكوين إعدادات النطاق الترددي القصوى لجميع حركة المرور في الموقع.

    ملاحظة

    ملاحظة: إذا أدخلت قيم التدفق الصاعد أو التدفق الهابط التي تتجاوز السرعة الفعلية لاتصال رابط ISPs الخاص بك، فلا يمكن لمحرك جودة الخدمة Cato Cloud إدارة حركة المرور.

  6. قم بتكوين هذه الإعدادات للشبكات البديلة الخاصة أو العامة لـ WAN.

    1. IP الواجهة - عنوان IP لواجهة المقبس لحركة المرور

    2. البوابة - عنوان IP لبوابة WAN البديلة (مثل جدار حماية MPLS أو الموجه)

    3. الشبكة - نطاق IP (مع CIDR) للشبكة المحلية

    4. ID (VLAN) - أدخل علامة VLAN للواجهة

  7. انقر فوق تطبيق. تغلق لوحة تحرير واجهة المقبس.

  8. انقر فوق حفظ.
