تكوين التجميع الرابط للمقبس

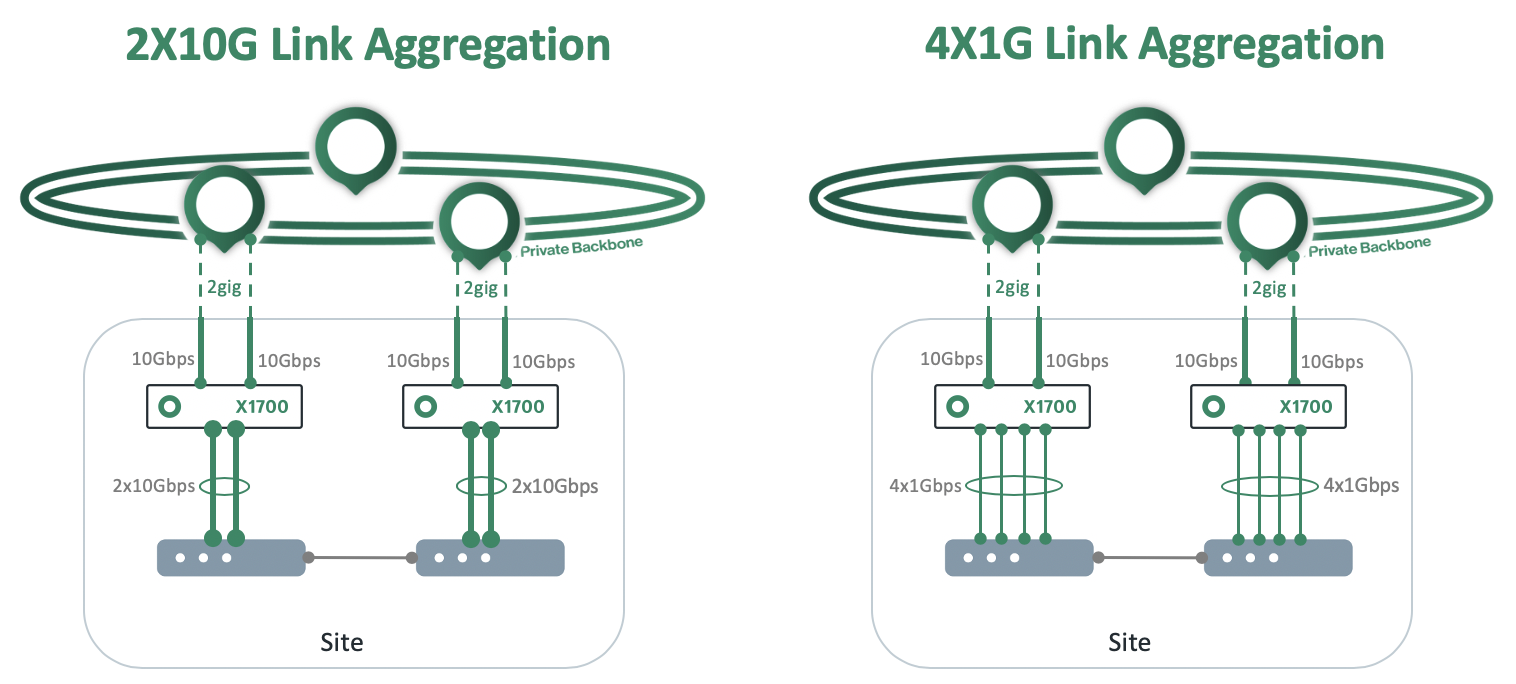

ينفذ مقبس كاتو خوارزمية الجداول الستة لتوزيع تدفقات حركة المرور بين الأعضاء العاملين في LAG. تتكون المجموعة من هذه القيم:

يقوم الجدول بتعيين كل تدفق حركة مرور إلى عضو LAG عامل محدد. إذا تغيرت حالة عضو LAG إلى Link-Down، يقوم الجدول بإعادة تعيين تدفقات حركة المرور إلى الروابط العاملة الأخرى في LAG.

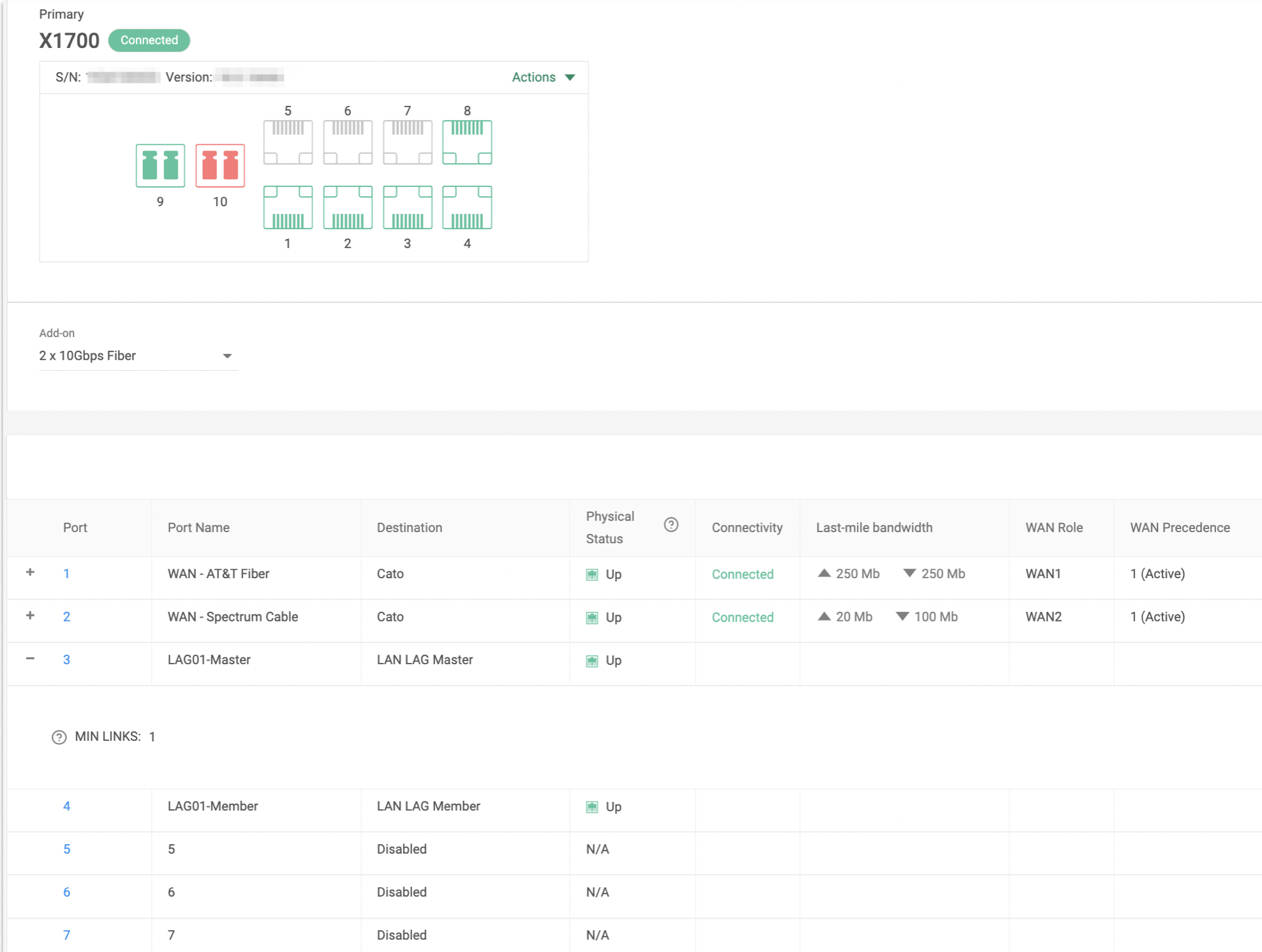

الإعداد الحد الأدنى للروابط لقائد LAG يحدد شرط الحد الأدنى للروابط لحزمة LAG. عندما يلتقي عدد أعضاء LAG الفعالة بإعداد الحد الأدنى للروابط، يتم اعتبار LAG فعالًا. ومع ذلك، إذا لم يكن هناك عدد كافٍ من أعضاء LAG الفعالة، فلن يلتقي LAG بشرط الحد الأدنى للروابط وستتغير حالة حزمة LAG إلى Link-Down. عندما يكون LAG في حالة Link-Down، لا يقوم المقبس بإرسال أو استقبال حركة المرور من خلال حزمة LAG.

الإعداد الافتراضي الحد الأدنى للروابط هو 1. هذا يعني أنه بشكل افتراضي، يكون LAG فعالًا طالما كان هناك عضو واحد في LAG فعالًا. يمكنك تخصيص هذا الإعداد وتحديد أن LAG يكون فعالًا فقط عندما يكون هناك أكثر من عضو واحد فعال في LAG.

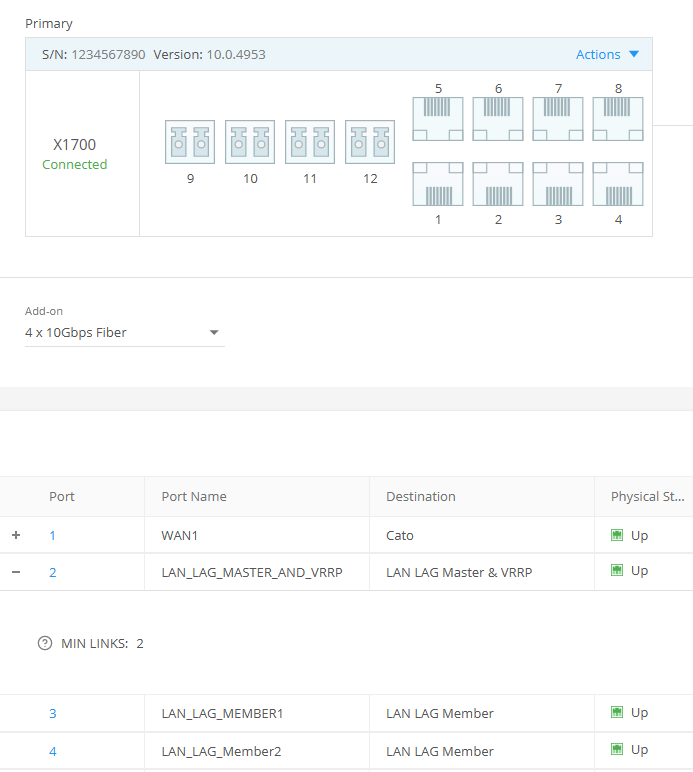

استخدم شاشة المقبس لتعريف منافذ المقبس التي تعتبر قائد LAG وأعضاء LAG. يحتوي قائد LAG على الإعدادات المنطقية للـ LAG ويتم تطبيق هذه الإعدادات على أعضاء LAG. يتم ربط المنفذ الذي يتم تكوينه كقائد LAG تلقائياً إلى LAG كعضو في LAG.

بالنسبة لنشر توافر المقبس العالي (HA)، يمكنك اختيار إرسال حزم الاحتفاظ بالحياة VRRP عبر حزمة LAG. بدلاً من ذلك، يمكنك أيضًا اختيار استخدام منفذ LAN مخصص لحركة المرور VRRP بدلاً من LAG. استخدم إعدادات الوجهة في قائد LAG لتكوين إرسال حركة المرور VRRP عبر حزمة LAG.

إذا كنت بحاجة إلى تعطيل حزمة LAG، يمكنك تعطيل أعضاء LAG أولاً ثم تعطيل قائد LAG. لا يمكنك تعطيل قائد LAG دون تعطيل أعضاء LAG أولاً.

هذه هي الأحداث التي يتم إنتاجها عندما تغير حزمة التجميع أو أعضاء التجميع الحالة (صعود أو هبوط). نوع الحدث هو الاتصال - تجميع الروابط.

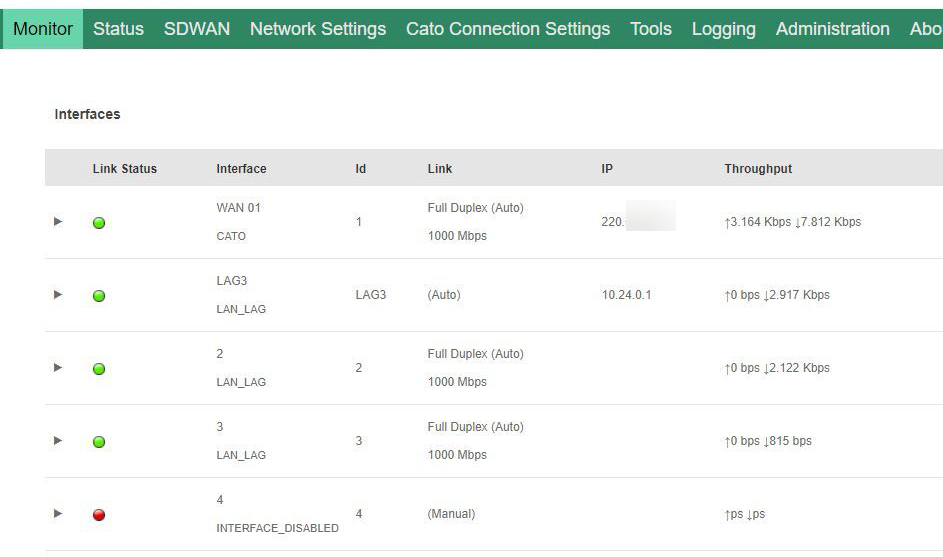

القيمة لحقل واجهة المقبس تظهر المنفذ المادي لعضو التجميع.
