تكوين موقع vSocket ESXi

تصف هذه المقالة كيفية نشر vSocket لمركز بيانات أو uCPE عام يعمل بتشغيل VMware ESXi.

التحضير لتوفير vSocket ESX

هذه هي المتطلبات المسبقة للتحضير لإنشاء vSocket VMware ESX وتوصيله إلى Cato Cloud:

  • قم بتنزيل صورة OVA لـ vSocket ESX من مستودع Cato Networks

  • اتصال بالإنترنت لواجهة WAN1 على vSocket

  • يجب أن تتوفر خدمة DNS العامة لواجهة WAN1 على vSocket

  • يجب إرفاق 4 واجهات شبكات فقط (NICs) بـ vSocket. قد يؤدي إرفاق أكثر من 4 NICs إلى مشكلات لـ vSocket

إنشاء موقع vSocket ESX

في تطبيق إدارة Cato، قم بإنشاء موقع جديد لـ vSocket ESX.

بعد إنشاء الموقع، يقوم تطبيق إدارة Cato بتعيين رقم مسلسل فريد (S/N) له. نوصي بأن تقوم بنسخ ولصق الرقم المسلسل في ملف نصي.

ستحتاج إلى إدخال الرقم المسلسل (بما في ذلك الفواصل) في نافذة تخصيص القالب في vSphere عند إنشاء VM ESX.

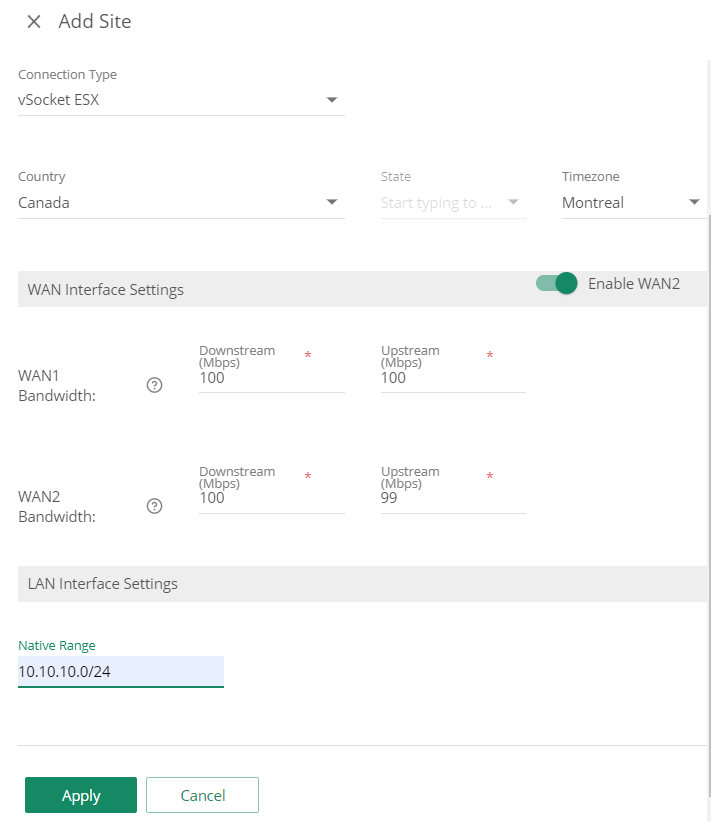

لإنشاء موقع vSocket ESX:

  1. من قائمة التنقل في تطبيق Cato Management، انقر على الشبكة > المواقع.

  2. انقر على جديد. تفتح لوحة إضافة موقع.


  3. قم بتكوين الإعدادات العامة للموقع:

    1. أدخل الاسم للموقع.

    2. حدد نوع الموقع. يحدد هذا الخيار الرمز الذي يتم استخدامه للموقع في نافذة الطوبولوجيا.

    3. حدد vSocket ESX لنوع الاتصال.

    4. قم بتكوين الدولة، الولاية، و المنطقة الزمنية لتحديد الإطار الزمني لنافذة الصيانة.

  4. قم بتكوين إعدادات واجهة WAN، بما في ذلك عرض النطاق الترددي لنزول وقضاء بحسب عرض النطاق الترددي لمزود الخدمة.

  5. قم بتكوين إعدادات واجهة LAN مع عنوان نطاق الأصلي لموقع ESX. يجب أن يكون هذا هو نفس نطاق IP للشبكة الفرعية LAN1 في ESX.

  6. انقر على تطبيق. يتم إضافة الموقع إلى قائمة المواقع.

    1. انسخ واحفظ الرقم المسلسل لـ vSocket لاستخدامه في سكريبت تكوين vSocket.

      ستحتاج إلى إدخال هذا الرقم المسلسل عند نشر ملف OVA لـ ESX.

    2. من قائمة التنقل، انقر على تكوين الموقع > المقبس. انسخ الرقم المسلسل (S/N) وقم بحفظه.

أفضل الممارسات لنشر vSocket ESXi

  • عند نشر vSocket ESXi، نوصي بإنشاء VM مباشرة من ملف OVA في vSphere، بدلاً من إنشاء VM أولاً ثم إرفاق ملف OVA به. يضمن النشر المباشر من ملف OVA تطبيق جميع إعدادات الأجهزة الضرورية بشكل صحيح ويساعد على تجنب مشاكل تطابق الأجهزة المحتملة.

    إذا كنت قد نشرت بالفعل وتحتاج إلى إضافة ذاكرة، يمكنك القيام بذلك بدون الحاجة لإعادة نشر vSocket.

  • تأكد من تحقيق متطلبات vSocket VM الدنيا لكل من الموارد vSphere و VM، كما هو موثق أدناه.

نشر VM في ESX

في vSphere، انشر VM جديداً لـ vSocket بناءً على قالب OVA لـ Cato. يعتمد أداء vSocket ESX على تكوين أجهزة المضيف ESXi.

متطلبات vSocket الدنيا

هذه هي المتطلبات الدنيا لـ vSocket VM:

  • متطلبات vSphere:

    • النسخة الدنيا من ESX - ESXi 6.7

    • تنسيق الصورة - OVA

  • الموارد المطلوبة لـ VM:

    • 2 vCPUs

    • 4 جيجابايت RAM

    • على الأقل 7 جيجابايت HDD

نشر VM

انشر قالب vSocket إلى VM في vSphere وقم بتكوين الإعدادات لواجهات vSocket.

لنشر vSocket لل VM:

  1. انقر بزر الماوس الأيمن على مضيف ESX أو المجلد وحدد نشر قالب OVF.

  2. في نافذة حدد قالب OVF، حدد ملف محلي وانقر على اختر ملفات.

  3. حدد ملف OVA الذي يحتوي على صورة vSocket. انقر على التالي.

  4. في نافذة حدد اسمًا ومجلدًا، أدخل اسم VM وحدد الموقع. انقر على التالي.

  5. في نافذة حدد مورد الحوسبة، حدد المضيف لـ VM. انقر على التالي.

    vSphere يتحقق من صحة إعدادات قالب OVF.

  6. في نافذة راجع التفاصيل، انقر على التالي.

  7. في نافذة حدد التخزين، حدد القرص الافتراضي. انقر على التالي.

  8. في نافذة حدد الشبكات، قم بتكوين كل شبكة Destination Network وفقًا لشبكات Source Networks التالية:

    1. واجهة WAN1

    2. واجهة WAN2

    3. واجهة LAN1

    4. واجهة إدارة LAN2

      انقر على التالي.

  9. في نافذة تخصيص القالب، أدخل الرقم المسلسل لموقع vSocket في تطبيق إدارة Cato.

    ستحتاج إلى إدخال الرقم المسلسل الدقيق (بما في ذلك الفواصل).

  10. انقر على التالي.

  11. في نافذة جاهز لإكمال، انقر على إنهاء. vSphere ينشر VM vSocket.

  12. إذا لزم الأمر، انقر على تعديل الإعدادات وقم بتغيير الموارد والشبكات لل VM.

ربط vSocket بتطبيق إدارة Cato

يكتشف تطبيق إدارة Cato تلقائيًا vSocket ويستخدم الرقم المسلسل لربطه بالموقع في تطبيق إدارة Cato. لتسجيل vSocket، يجب أن تكون واجهة WAN1 متصلة بالإنترنت ولديها إمكانية الوصول إلى DNS عام لكي تتمكن من الوصول إلى Cato Cloud وتطبيق إدارة Cato.

إذا كان الموجه المتصل يستخدم DHCP لتوفير عنوان IP ديناميكي لواجهة WAN1 لـ vSocket، فبإمكان vSocket البدء تلقائيًا في التسجيل للـ Cato Cloud. إذا لم يكن DHCP متاحًا، فستحتاج إلى تكوين عنوان IP يدويًا لواجهة WAN1 باستخدام Socket WebUI (انظر أدناه، تكوين عنوان IP ثابت على واجهة WAN1).

بشكل افتراضي، تكون واجهة WAN2 معطلة ويستخدم vSocket فقط واجهة WAN1 للتسجيل بتطبيق إدارة Cato.

تكوين عنوان IP ثابت على واجهة WAN1

عندما لا يمكن تعيين واجهة WAN1 لعنوان IP ديناميكي، استخدم واجهة Socket WebUI لتعيين عنوان IP ثابت لـ WAN1.

الوصول إلى Socket WebUI باستخدام عنوان IP مسبق التكوين لـ LAN2

يمكنك استخدام VM على نفس الشبكة مثل واجهة LAN2 لـ vSocket للاتصال بـ Socket WebUI. واجهة vSocket LAN2 تحتوي على عنوان IP ثابت مسبق التكوين وهو 169.254.100.1. من نظام تشغيل VM، قم بتكوين عنوان IP ثابت من شبكة 169.254.0.0/16 لواجهة متصلة بنفس الشبكة مثل واجهة LAN2 لـ vSocket.

بالنسبة للـ VMs بنظام تشغيل Windows، عندما لا تتوفر خدمة DHCP، تقوم واجهة الشبكة تلقائيًا بتوليد عنوان IP ضمن النطاق 169.254.0.0/16 (APIPA). يمكنك استخدام هذا VM الذي يعمل بنظام Windows للاتصال بـ Socket WebUI دون تكوين عنوان IP ثابت للواجهة.

للاتصال بـ Socket WebUI باستخدام عنوان IP المسبق التكوين لـ LAN2:

  1. اتصل بـ VM آخر على نفس الشبكة الفرعية مثل vSocket.

  2. بالنسبة لـ VMs غير Windows، قم بتكوين عنوان IP يدويًا لواجهة ضمن النطاق 169.254.0.0/16. على سبيل المثال، 169.254.100.100 مع قناع الشبكة الفرعية 255.255.0.0.

  3. افتح مستعرض ويب واتصل بـ Socket WebUI، أدخل https://169.254.100.1 .

  4. سجل الدخول إلى Socket WebUI باستخدام هذه البيانات:

    • اسم المستخدم: admin

    • كلمة المرور: admin

  5. في علامة التبويب إعدادات الشبكة، قم بتكوين عنوان IP ثابت لواجهة WAN1.

  6. حفظ التكوين. يبدأ vSocket في التسجيل في Cato Cloud.

الوصول إلى Socket WebUI باستخدام عنوان IP ديناميكي لـ LAN2

عندما يمكن للواجهة استقبال عنوان IP من خادم DHCP المتاح على شبكة LAN2، يمكنك عندئذٍ الاتصال بـ Socket WebUI باستخدام هذا العنوان IP.

للاتصال بـ Socket WebUI باستخدام عنوان IP الديناميكي لـ LAN2:

  1. اتصل بـ VM آخر على نفس الشبكة الفرعية مثل vSocket.

  2. افتح مستعرض ويب واتصل بـ Socket WebUI باستخدام واجهة LAN2، وأدخل https://<LAN2 interface ip> .

  3. سجل الدخول إلى Socket WebUI باستخدام هذه البيانات:

    • اسم المستخدم: admin

    • كلمة المرور: admin

  4. قم بتغيير كلمة المرور كما هو مطلوب.

  5. في علامة التبويب إعدادات الشبكة، قم بتكوين عنوان IP ثابت لواجهة WAN1.

  6. احفظ الإعدادات. يبدأ vSocket التسجيل في Cato Cloud.

القيود المعروفة

  • vSocket ESX لا يدعم نشرات التوفر العالي (HA).
