كيفية إعادة تعيين مقبس X1500B (وحدة ذاكرة USB)

تشرح هذه المقالة كيفية إعادة ضبط مقبس X1500B إلى الصورة الافتراضية للمصنع باستخدام محرك أقراص USB.

ملاحظة

تحذير! تمتلك Cato نموذجين معتمدين من مكونات المقابس لمواقع x1500 (x1500 وx1500B). تأكد من تحديد نموذج المقبس الصحيح قبل تثبيت الصورة عليه.

لمزيد من المعلومات حول النموذجين لمأخذ X1500، انظر Overview of Reimaging Cato Sockets.

التعرف على نموذج مقبس X1500B

في مايو 2022، قامت Cato بتقديم نموذج مكونات ثاني للمقبس X1500. النموذج الجديد للمكونات يُشير إليه باعتباره X1500B ويستخدم صورة مختلفة عن المقبس X1500.

هناك طريقتان لتحديد نموذج X1500B، منفذ وحدة PSU (وحدة إمداد الطاقة) على اللوحة الخلفية، والملصق على الجانب السفلي من المقبس.

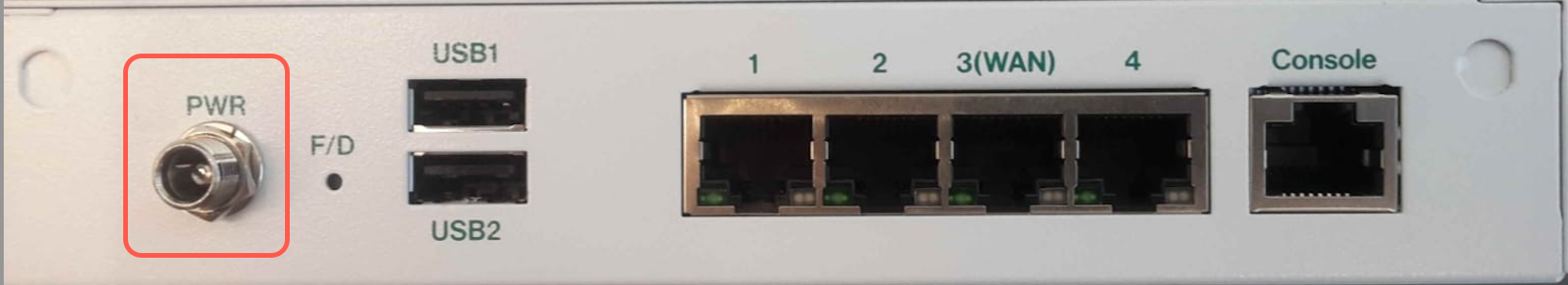

  • PSU على اللوحة الخلفية


  • الملصق على الجانب السفلي


إذا قمت بتثبيت الصورة X1500 على مقبس X1500B، قد يتسبب ذلك في توقف المقبس عن العمل.

إعادة ضبط المقبس إلى التكوين والإصدار الافتراضي للمصنع

هذه نظرة عامة على خطوات إعادة ضبط المقبس إلى الصورة الافتراضية للمصنع باستخدام محرك أقراص USB.

  1. تحضير الصورة - قم بتنزيلها وفك ضغطها.

  2. احرق الصورة إلى وحدة ذاكرة USB.

  3. قم بتثبيت الصورة على المقبس.

تحضير صورة المقبس

  1. قم بتنزيل ملف الصورة

    لمزيد من المعلومات حول الحصول على ملف الصورة، انظر ملفات صورة المقبس وvSocket.

  2. قم بفك ضغط الصورة (انظر التعليمات أدناه).

    بعد فك الضغط للصورة، يوجد الملف في الدليل التالي: live

  3. احصل على وحدة ذاكرة USB بسعة لا تقل عن 8 جيجابايت. إذا كان من الضروري تهيئة وحدة ذاكرة USB، استخدم إما التنسيق exFAT أو FAT32. عند استخدام تنسيق FAT32، يجب ألا تزيد سعة وحدة ذاكرة USB عن 32 جيجابايت.

حرق صورة X1500B إلى محرك الأقراص USB

تشرح هذه الفقرة كيفية حرق صورة المقبس إلى وحدة ذاكرة USB لويندوز، ماك، ولينكس.

بعد فك ضغط الصورة، قارن تجزئة الملف للصورة غير المضغوطة DD مع تجزئة الملف الصحيحة والمُعتمدة من Cato. يؤكد ذلك سلامة صورة القرص قبل كتابة البرنامج الثابت للمقبس إلى القرص الصلب.

  • يتم إرفاق ملف بتجزئة موثوقة لهذه المقالة

  • احفظ الملف في نفس الدليل كصورة القرص غير المضغوطة

حرق الصورة باستخدام Windows

  1. قم بتوصيل محرك أقراص USB بجهازك الذي يعمل بنظام Windows.

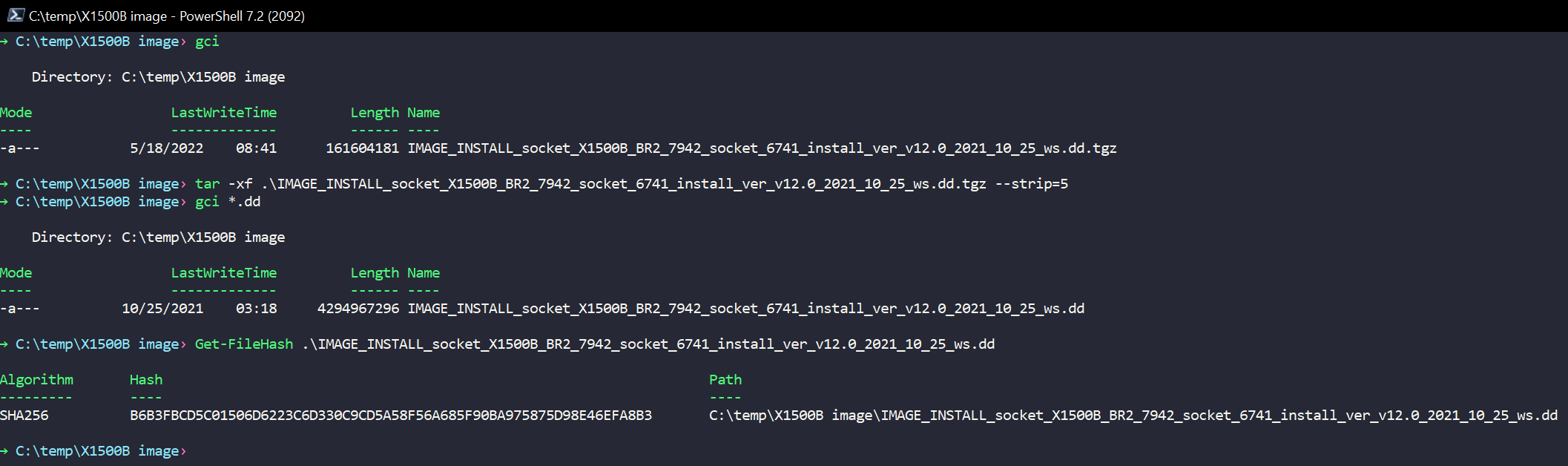

  2. قم بفك ضغط الصورة من Powershell المرتفع في نفس الدليل لكلا الملفين، قم بتشغيل tar -xf <archive-filename>


    ملاحظة

    ملاحظة: برامج فك الضغط الشائعة (مثل Winzip, 7zip أو Winrar) ستفسد الصورة، مما يؤدي إلى إنشاء ملف بحجم ~135MB. استخدام أمر tar لاستخراج الملف باستخدام Windows CLI يجب أن يُنتِج ملفًا أكبر من 1GB.

  3. تأكد من وضع ملف التجزئة في نفس الدليل مثل ملف الصورة.

  4. قم بتشغيل الأمر التالي لمقارنة تجزئة ملف صورة المقبس:

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1500B_BR2_19034_production_socket_v21.1_20240919_2025_01_01.dd).Hash -eq (gc .\X1500B-hash.txt).split()[0]

    يعود الأمر True عند تطابق التجزئات.

  5. قم بتنزيل وتثبيت برنامج صورة القرص مثل Win32 Disk Imager.

  6. اكتب الصورة إلى محرك أقراص USB. (قد تحتاج إلى إظهار جميع الملفات بـ *.* لرؤية ملف DD)

حرق الصورة باستخدام macOS

  1. قم بتوصيل محرك الأقراص USB.

  2. افتح نافذة المحطة.

  3. حدد القرص الجديد باستخدام الأمر diskutil list

  4. قم بإلغاء تحميل القرص المحدد باستخدام diskutil unmountDisk <diskN>

    <diskN> هو متغير تحدده في الخطوة السابقة، يُظهر هذا المثال الناتج القرص كـ disk0:

    diskutil list
/dev/disk0 (internal, physical)

  5. قم بفك ضغط الصورة (انقر مزدوج على الملف).

  6. قم بتشغيل الأمر التالي لمقارنة تجزئة ملف صورة المقبس:

    shasum -a 256 <archive-filename>

    قارن ناتج هذا الأمر بتجزئة الملف الموثوقة أعلاه.

  7. قم بتشغيل الأمر التالي: dd if=./<file name> of=/dev/diskN bs=16m

    على سبيل المثال dd if=./IMAGE_INSTALL_socket_X1500B_BR2_19034_production_socket_v21.1_20240919_2025_01_01.dd of=/dev/diskN bs=16m

    تحذير: تأكد من كتابة الصورة على محرك أقراص USB وليس على محرك الأقراص الثابتة الخاص بك.

حرق الصورة باستخدام Linux

  1. قم بتوصيل محرك أقراص USB بجهازك الذي يعمل بنظام Linux

  2. حدد أي جهاز هو محرك أقراص USB /dev/sdb أو /dev/sdc

  3. قم بفك ضغط الصورة.

  4. قم بتشغيل الأمر التالي لكتابة الصورة إلى محرك USB:

    dd if=./IMAGE_INSTALL_socket_X1500B_BR2_19034_production_socket_v21.1_20240919_2025_01_01.dd of=/dev/sdX

    ملاحظات:

    • لتسميات المدعمة، يمكنك إضافة status=progress إلى أمر dd لرؤية حالة عملية الكتابة إلى محرك USB.

    • تأكد من كتابة الصورة على محرك أقراص USB وليس على محرك الأقراص الثابتة الخاص بك.

تثبيت الصورة على المقبس

بعد تجهيز صورة المقبس على وحدة ذاكرة USB، أدخل الوحدة في المقبس. عند اقلاع المقبس، يقوم بتثبيت الصورة ويعيد تعيين الإعدادات الافتراضية للمصنع.

ملاحظة

ملاحظة: إذا تم عرض المقبس حاليًا في تطبيق إدارة Cato كمحدد لموقع، قم بإلغاء تخصيص المقبس من الموقع (انظر Managing Sockets). ثم بعد تثبيت الصورة الجديدة، يمكنك تخصيص المقبس للموقع مرة أخرى.

  1. قم بتوصيل وحدة ذاكرة USB إلى منفذ USB الخاص بالمقبس.

  2. أعد تشغيل المقبس (قم بفصل الطاقة واعد توصيلها مرة أخرى).

  3. يستغرق الأمر ما يصل إلى 5 دقائق لكتابة الصورة إلى المقبس. عند الانتهاء، يقوم المقبس بإيقاف تشغيل نفسه.

  4. هام! افصل وحدة ذاكرة USB (وإلا، ستحدث الخطوة 3 مرة أخرى).

  5. قم بتشغيل المقبس (قم بفصل الطاقة واعد توصيلها مرة أخرى).

  6. يبدأ المقبس في الإصدار الافتراضي والتكوين الافتراضي للمصنع.

التحقق من إصدار المقبس

بعد تثبيت صورة المقبس، يمكنك التحقق من نجاح العملية عن طريق استخدام واجهة الويب لمقبس الويب للتحقق من إصدار المقبس.

لمزيد من المعلومات حول تسجيل الدخول إلى واجهة الويب الخاصة بالمقبس، راجع Accessing the Socket WebUI.

ملاحظة

ملاحظة: إذا كنت تسجل الدخول إلى واجهة مستخدم الويب للمقبس محليًا بعد تثبيت صورة المقبس، فإنه يتم إعادة تعيين اسم المستخدم وكلمة المرور إلى الإعدادات الافتراضية.

للتحقق من إصدار المقبس:

  1. قم بتسجيل الدخول إلى واجهة مستخدم الويب للمقبس.

    يمكنك استخدام كابل إيثرنت لتوصيل منفذ LAN2 للمقبس X1500 إلى الكمبيوتر.

  2. انتقل إلى صفحة حول.

  3. أكد أن الإصدار هو نفسه الملف الصورة الذي قمت بتنزيله أعلاه.

    يوضح المثال أدناه الإصدار لمقبس X1500 مع إصدار المقبس 17.x:
