বিকল্প WAN নেটওয়ার্কের সাথে Cato এর সংযোগ

Alt. এর সারসংক্ষেপ। WAN

গ্রাহকরা বিদ্যমান MPLS নেটওয়ার্কগুলিকে Cato এর সাথে সম্পূর্ণভাবে একীভূত করতে Cato সোকেট ব্যবহার করতে পারেন। সোকেটগুলি উন্নত নেটওয়ার্কিং ক্ষমতা প্রদান করে, যেগুলি Cato ক্লাউড এবং MPLS নেটওয়ার্কের মধ্যে সাইটের WAN ট্র্যাফিক পরিচালনা করে।

সকেট বিকল্প WAN ট্র্যাফিককে MPLS PE (প্রোভাইডার এজ) রাউটারে প্রেরণ করে, যা তার পরে ট্রাফিককে MPLS কোরের মাধ্যমে গন্তব্যে ফরওয়ার্ড করে। MPLS প্রদানকারী ডেটা স্থানান্তরের দায়িত্বে থাকে এবং নেটওয়ার্ক নোডগুলির মধ্যে সরাসরি সংযোগের অনুমতি দেয়।

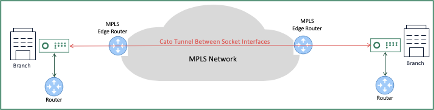

নিম্নলিখিত চিত্রটি দুটি Cato সোকেটের উদাহরনী সাইট-টু-সাইট স্থাপনার একটি উদাহরণ দেখায়, যেগুলি MPLS নেটওয়ার্কের সাথে সংযুক্ত:

নোট

নোট: Alt. WAN টানেল UDP পোর্ট 20049 ব্যবহার করে ট্র্যাফিক প্রেরণ করে।

Alt. এর সাথে Cato এর সংযোগ। WAN নেটওয়ার্ক

যখন আপনি Alt. সংযুক্ত করেন। একটি সাইটে Cato সকেট সহ WAN ট্র্যাফিকের জন্য নিম্নলিখিত সেটিংস প্রয়োগ করতে হবে:

সকেট WAN ইন্টারফেস কনফিগার করুন শুধুমাত্র Alt. পরিচালনার জন্য। WAN ট্র্যাফিক। যখন আপনি Alt. সংযুক্ত করেন। WAN ইন্টারফেস, ইন্টারফেসটি শুধুমাত্র Alt. এর জন্য ব্যবহৃত হয়। WAN পরিবহন।
Alt. এর মাধ্যমে ট্র্যাফিক পরিচালনা করতে নেটওয়ার্ক নিয়ম তৈরি বা সম্পাদনা করুন। WAN লিঙ্ক।

Alt. ব্যাখ্যা। WAN এবং Alt. WAN লেয়ার-২ গন্তব্যসমূহ

Cato দুটি ধরনের Alt. এর মধ্যে পার্থক্য করে। WAN নেটওয়ার্ক, একই (লেয়ার-২) বা ভিন্ন (লেয়ার-৩) সাবনেটের সোকেটগুলির মধ্যে। সঠিক Alt. নেটওয়ার্ক এবং সোকেটের লিঙ্ক গন্তব্য নির্বাচন করতে Cato ম্যানেজমেন্ট অ্যাপ্লিকেশন ব্যবহার করুন। সোকেটের জন্য সঠিক WAN নেটওয়ার্ক এবং লিঙ্ক গন্তব্য। Alt. এর মধ্যে একমাত্র পার্থক্য হল। WAN লেয়ার-২ এবং Alt. WAN লেয়ার-৩ বিকল্পগুলি, উৎস IP ঠিকানা যা সোকেট পরিবহনের জন্য ব্যবহার করে।

বিকল্প WAN (লেয়ার-২)

যখন আপনি সোকেট সাইটগুলি একই নেটওয়ার্ক সাবনেটে রাখতে চান, তখন লিঙ্ক গন্তব্যকে বিকল্প WAN (লেয়ার-২) তে সেট করুন। সোকেট Alt. এ উৎস IP ঠিকানা এবং গেটওয়ে IP ঠিকানা ব্যবহার করে। ট্রাফিককে গন্তব্যে রুট করার জন্য WAN লিংক সেটিংস।

Alt. এর সাথে সংযুক্ত উচ্চ প্রাপ্যতা সোকেটগুলি। WAN নেটওয়ার্ক

সোকেট HA মোডে, উভয় প্রাথমিক এবং দ্বিতীয়ক সোকেটগুলি একটি একক লজিক্যাল MAC ঠিকানা ব্যবহার করে। লজিক্যাল MAC ঠিকানা একটি স্থির মান দ্বারা সংজ্ঞায়িত করা হয়, তারপর Alt. WAN নেটওয়ার্ক ইন্টারফেস ID।

Alt. এ HA সোকেটগুলির জন্য নিম্নলিখিত প্রয়োজনীয়তাগুলি ব্যবহার করুন। WAN কনফিগারেশন:

1. একই সাইটের উভয় প্রাথমিক এবং দ্বিতীয়ক সকেট, অবশ্যই একই নেটওয়ার্ক ইন্টারফেসের সাথে সংযুক্ত থাকতে হবে আল্টের জন্য। WAN নেটওয়ার্ক

2. বিভিন্ন সাইটের HA সকেট অবশ্যই আল্টের সাথে সংযুক্ত থাকতে হবে। বিভিন্ন নেটওয়ার্ক ইন্টারফেস ব্যবহার করে, WAN নেটওয়ার্ক

উদাহরণস্বরূপ:

সাইট১-এ: প্রাথমিক এবং দ্বিতীয়ক সকেটস সংযুক্ত নেটওয়ার্ক ইন্টারফেস #2 (ম্যাক ঠিকানা AA-BB-CC-DD-EE-02)
সাইট২-এ: প্রাথমিক এবং দ্বিতীয়ক সকেটস সংযুক্ত নেটওয়ার্ক ইন্টারফেস #3 (ম্যাক ঠিকানা AA-BB-CC-DD-EE-03)

নোট

নোট: একই MPLS নেটওয়ার্কের সাথে সংযুক্ত হতে পারে এমন HA সাইটের সংখ্যা সকেটে থাকা নেটওয়ার্ক ইন্টারফেসের সংখ্যায় সীমিত।

এই আচরণ পরিবর্তন করতে চাইলে, অনুগ্রহ করে গ্রাহক সহায়তার সাথে যোগাযোগ করুন।

বিকল্প WAN (এ lt. WAN স্তর-৩)

যখন আপনাকে বিভিন্ন নেটওয়ার্কের সকেটের জন্য WAN সংযোগক্ষমতা প্রদান করতে হবে, বিকল্প WAN (এlt. WAN স্তর-৩) লিঙ্কের জন্য গন্তব্য বিকল্প ব্যবহার করুন। সকেট উৎস IP ঠিকানা হিসেবে LAN ০১ প্রাথমিক রেঞ্জের গেটওয়ে IP ঠিকানা (নেটওয়ার্ক > সাইটসমূহ > {সাইটের নাম} > সাইট কনফিগারেশন > নেটওয়ার্ক) ব্যবহার করে ট্র্যাফিক গন্তব্যে রাউট করার জন্য।

উদাহরণ আল্ট. WAN

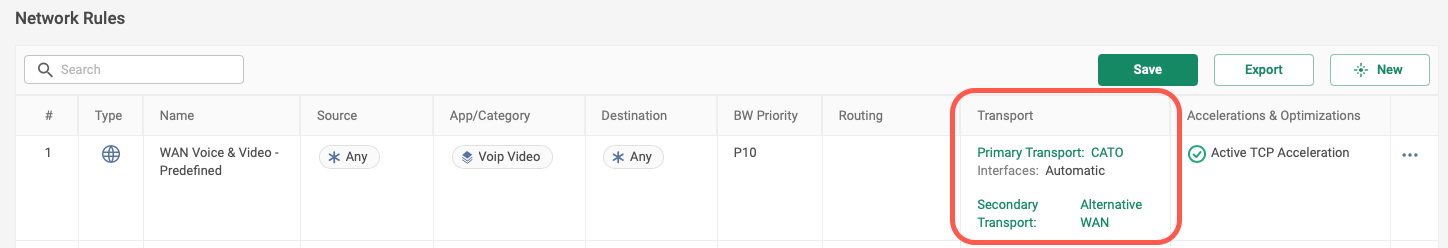

আল্টের জন্য সকেট কনফিগার করার পরে। WAN ট্র্যাফিক, এই লিঙ্কটি ব্যবহারকারী ট্র্যাফিক ধরনসমূহ নির্ধারণ করতে নেটওয়ার্ক নিয়ম তৈরি করুন। নীচের উদাহরণটি আল্ট প্রদানকারী একটি নেটওয়ার্ক নিয়ম দেখায়। WAN VoIP ভিডিও ট্র্যাফিকের জন্য WAN পুনরাবৃত্তি। যদি কাটো ক্লাউড উপলব্ধ না থাকে, তবে ট্র্যাফিকটি আল্টের মাধ্যমে MPLS নেটওয়ার্কে ফিরে যায়। WAN লিঙ্ক।

এই WAN নেটওয়ার্ক নিয়মটি শুধু VoIP ভিডিও বিভাগটির জন্য, এবং এটি যেকোনো উৎস থেকে যেকোনো গন্তব্য। পরিবহন বিকল্পগুলি কনফিগার করুন যাতে ফ্লোব্যাক আচরণ নির্ধারণ করা যায়: প্রাথমিক পরিবহন বিকল্প হল কাটো ক্লাউড এবং দ্বিতীয়ক বিকল্প হলো আল্ট। WAN লিঙ্ক।

কিভাবে এটি কাজ করে - আল্ট পাঠানো। WAN ট্রাফিক

কাটো সকেট সম্পূর্ণরূপে আল্টের মাধ্যমে WAN ট্র্যাফিক পাঠানোর জন্য সমর্থন প্রদান করে। একটি সাইটের জন্য WAN লিঙ্ক। চলুন গভীরভাবে দেখে নিই সকেটগুলি আল্ট পাঠায় কিভাবে। WAN ট্র্যাফিক।

যখন একটি সকেট ব্যক্তিগত MPLS নেটওয়ার্কের সাথে সংযুক্ত হয়, এটি UDP ভিত্তিক এনক্রিপ্টেড টানেল তৈরি করে ডেটা স্থানান্তরের জন্য সকেটসমূহের মধ্যে। তারপর MPLS এজ রাউটার সকেট সংযোগটি সনাক্ত করে এবং VRFs (ভার্চুয়াল রাউটিং এবং ফরওয়ার্ডিং) ব্যবহার করে সকেট IP ঠিকানাটি রাউটিং টেবিলে যোগ করে।

সকেট প্যাকেটগুলোতে প্রোপাইটরি হেডার যোগ করে ট্র্যাফিক সমাহার করে। এই হেডারগুলি ট্রাফিকের গুণমানের মেট্রিক্স পরিমাপ করতে সাহায্য করে এবং এতে Socket উৎস এবং গন্তব্যস্থল IP ঠিকানা অন্তর্ভুক্ত থাকে। এই হেডারগুলি সংহত প্রোবগুলি যা অ্যাক্সেসযোগ্যতা এবং সংযোগের গুণমান মনিটরিং করে (প্যাকেট হারানো, বিলম্ব এবং জিটার)।

নতুন Socket স্থাপন এবং Alt. প্রেরণ করা। WAN ট্রাফিক

যখন আপনি কোনো সাইটে একটি নতুন Socket স্থাপন করেন এবং আপনার নেটওয়ার্কের অন্যান্য সাইটগুলি Sockets দিয়ে প্রভিশন করা না থাকে, নতুন Socket অন্য সাইটগুলির সাথে যোগাযোগ করতে পারে না। Socket গ্রেডুয়াল ডেপ্লয়মেন্ট বৈশিষ্ট্য নতুন Socket কে MPLS নেটওয়ার্কের মাধ্যমে অজানা WAN ট্রাফিক পাঠাতে দেয়।

যখন এই বৈশিষ্ট্যটি সক্রিয় করা হয়, Socket ডেপ্লয়মেন্ট মোডে প্রবেশ করে এবং ধরে নেয় যেকোনো RFC1918 নেটওয়ার্ক স্থান (যা বিশেষভাবে কোনো Cato সাইটের অংশ নয়) Alt তে বিদ্যমান। WAN নেটওয়ার্ক স্থান। যখন অজ্ঞাত ব্যক্তিগত গন্তব্য IP ঠিকানাযুক্ত প্যাকেটগুলি Socket LAN1 লিঙ্কে আসে, Socket এই প্যাকেটগুলি Alt এর মাধ্যমে পাঠায়। WAN সংযোগ। প্যাকেটগুলি MPLS এজ রাউটারে পৌঁছে, যা তারপরে MPLS নেটওয়ার্কের মাধ্যমে ট্রাফিককে গন্তব্যে রাউট করে।

আপনার অ্যাকাউন্টের কোনো সাইটে Socket গ্রেডুয়াল ডেপ্লয়মেন্ট সক্রিয় করতে, Cato সাপোর্টের সাথে যোগাযোগ করুন।

Alt. বিশ্লেষণ করা। WAN ট্রাফিক

Cato ম্যানেজমেন্ট অ্যাপ্লিকেশন Alt. মনিটর এবং বিশ্লেষণ করতে অনেকগুলি বিশ্লেষণ ক্ষমতা প্রদান করে। আপনার সাইটে WAN ট্রাফিক।

রিয়েল টাইম Alt. পরীক্ষা করা হচ্ছে। WAN ট্রাফিক

রিয়েল টাইম এনালিটিক্স উইন্ডো পরিবহন এবং QoS এর পরিসংখ্যানগুলিকে প্রদর্শন করে। Alt. নির্বাচন করুন। WAN পরিবহন নির্বাচন করুন Alt. এর রিয়েল টাইম পরিসংখ্যান দেখতে। আপনার সাইটে WAN সংযোগ। রিয়েল টাইম বিশ্লেষণ সম্পর্কে আরও জানতে, সাইটের জন্য রিয়েল-টাইমে ডেটা বিশ্লেষণ দেখুন।

Alt. বিশ্লেষণ করা। WAN ট্রাফিক প্রাধান্য বিশ্লেষক সহ

প্রাধান্য বিশ্লেষক উইন্ডো আপনাকে QoS এবং PBR ডেটা বিশ্লেষণ করার অনুমতি দেয়। এটি Alt সহ বিভিন্ন নেটওয়ার্ক লিঙ্কগুলির মাধ্যমে ব্যান্ডউইথ ব্যবহারের একটি ভাল দৃশ্যমানতা প্রদান করে। WAN। প্রাধান্য বিশ্লেষক সম্পর্কে আরও জানতে, সাইটের জন্য QoS এবং BW ব্যবস্থাপনার বিশ্লেষণ দেখুন।
