সকেট সাইটসের সাথে কাজ করা

এই প্রবন্ধটি ব্যাখ্যা করে কিভাবে Socket পৃষ্ঠাটি ব্যবহার করে Socket সেটিংস কনফিগার করতে হবে এবং অবস্থা মনিটর করতে হবে।

সারসংক্ষেপ

Socket পৃষ্ঠাটি প্রতিটি Socket এর পোর্ট এবং তাদের অবস্থা সম্পর্কে একটি বিশদ সারসংক্ষেপ অন্তর্ভুক্ত করে। সাইট তৈরি করার অংশ হিসেবে লিঙ্ক সেটিংস কনফিগার করা হয় এবং আপনি Socket এর জন্য অতিরিক্ত লিঙ্ক সক্রিয় করতে এবং সেটিংস সম্পাদনা করতে পারেন।

আপনি যখন একটি সাইটের জন্য একটি সকেট ইনস্টল করবেন, নিশ্চিত করুন যে সকেট আপগ্রেডের জন্য সংযোগের প্রয়োজনীয়তা পূরণ করা হয়েছে।

মডেল অনুযায়ী সকেট থ্রুপুট এবং সামর্থ্য সংক্রান্ত আরও তথ্যের জন্য, দেখুন কাটো ক্লাউড থ্রেশহোল্ড ও সীমা।

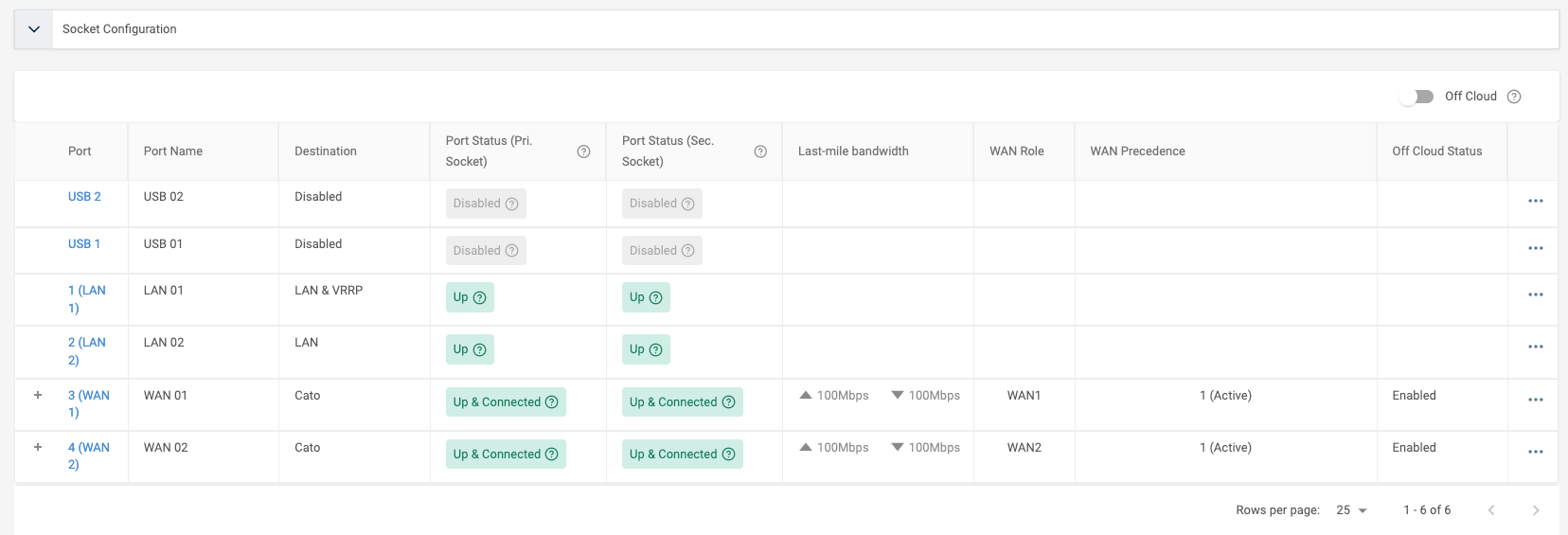

সকেট সারসংক্ষেপ প্রতিটি পোর্টের অবস্থা নিম্নরূপ প্রদর্শন করে:

  • Cato গন্তব্য প্রকার সঙ্গে কনফিগার করা পোর্টগুলির জন্য

    • সবুজ - ক্যাবল সংযুক্ত, পোর্ট Cato সাথে সংযুক্ত

    • হলুদ - ক্যাবল সংযুক্ত, পোর্ট Cato থেকে বিচ্ছিন্ন (Cato ক্লাউডের সঙ্গে কোনো টানেল নেই)

    • লাল - ক্যাবল সংযুক্ত নয়, পোর্ট নিচে

  • অন্যান্য গন্তব্য প্রকার সঙ্গে কনফিগার করা পোর্টগুলির জন্য

    • সবুজ - ক্যাবল সংযুক্ত, পোর্ট উপরে

    • লাল - ক্যাবল সংযুক্ত নয়, পোর্ট নিচে

    • ধূসর - পোর্ট নিষ্ক্রিয়

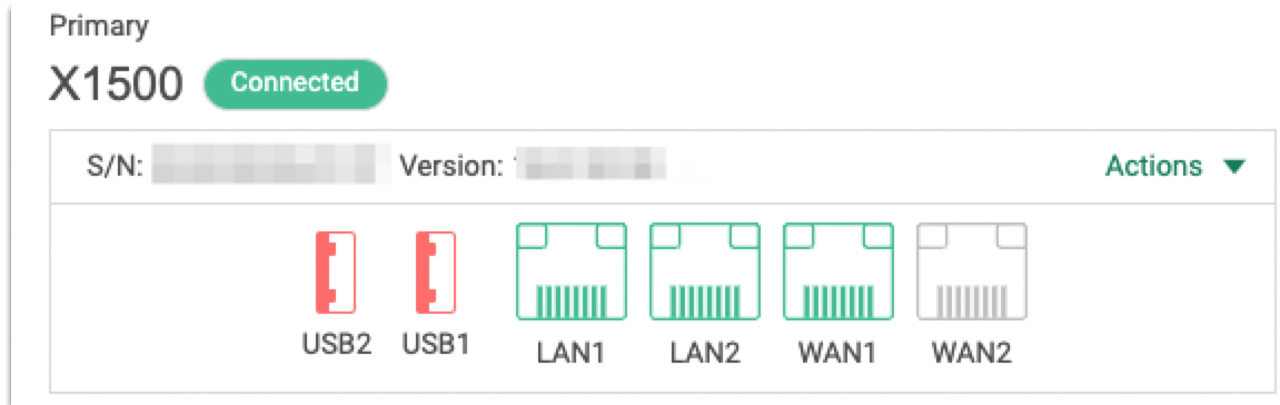

X1500 সকেট সাইটের সাথে কাজ করা


এগুলি X1500 সকেটের ডিফল্ট সেটিংস:

  • USB2 - থেকে নিষ্ক্রিয়

  • USB1 - থেকে নিষ্ক্রিয়

  • LAN1 / পোর্ট 1 - ল্যান হিসাবে সক্রিয় (পরিবর্তন করা যাবে না)

  • LAN2 / পোর্ট 2 - নিষ্ক্রিয়

    LAN2 / পোর্ট 2 লিঙ্কটি WAN গন্তব্য হিসাবে ব্যবহার করা যেতে পারে, আরও তথ্যের জন্য দেখুন সকেট পোর্ট বিনিময়

  • WAN1 / পোর্ট 3 (WAN) - Cato (প্রাথমিক) হিসাবে সক্রিয় (পরিবর্তন করা যাবে না)

  • WAN2 / পোর্ট 4 - নিষ্ক্রিয় বা Cato হিসাবে সক্রিয়, নতুন সাইট যোগ করার সময় আপনি Enable/Use WAN2 বিকল্পটি নির্বাচন করেছেন কিনা তার উপর নির্ভর করে

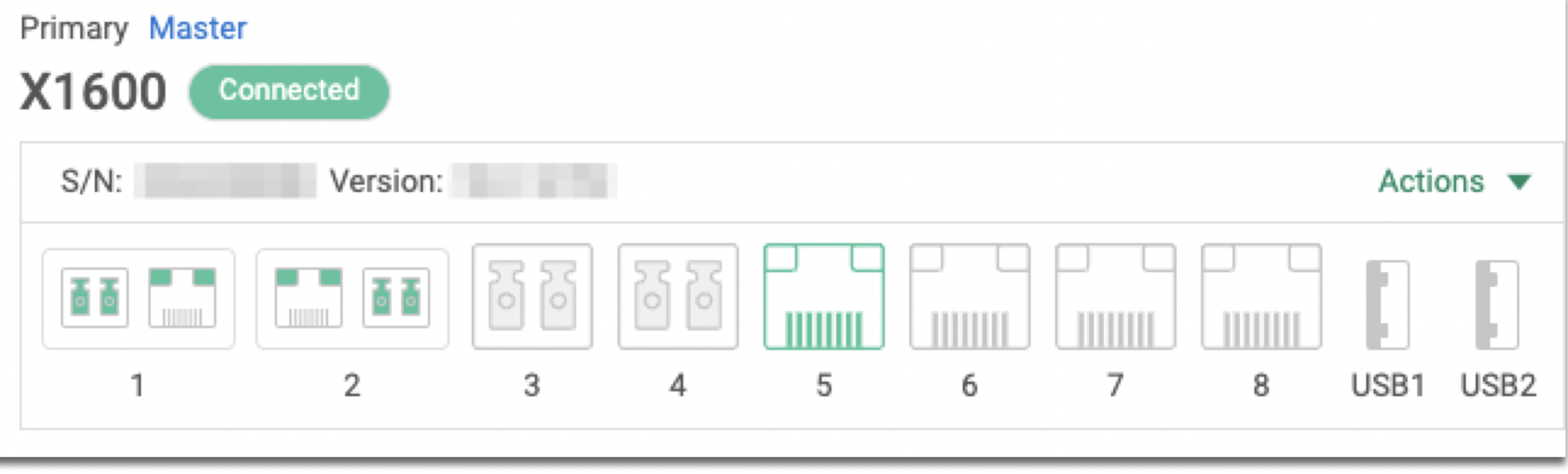

X1600 সকেট সাইটের সাথে কাজ করা


এগুলি X1600 সকেটের ডিফল্ট সেটিংস:

  • পোর্ট 1 – WAN 1 হিসাবে সক্রিয়

  • পোর্ট 2 – নিষ্ক্রিয় বা WAN 2 হিসাবে সক্রিয়, নতুন সাইট যোগ করার সময় আপনি Enable/Use WAN2 বিকল্পটি নির্বাচন করেছেন কিনা তার উপর নির্ভর করে

  • পোর্ট 5 – LAN1 হিসাবে সক্রিয়

  • অন্যান্য পোর্টগুলি ডিফল্টরূপে নিষ্ক্রিয় থাকে

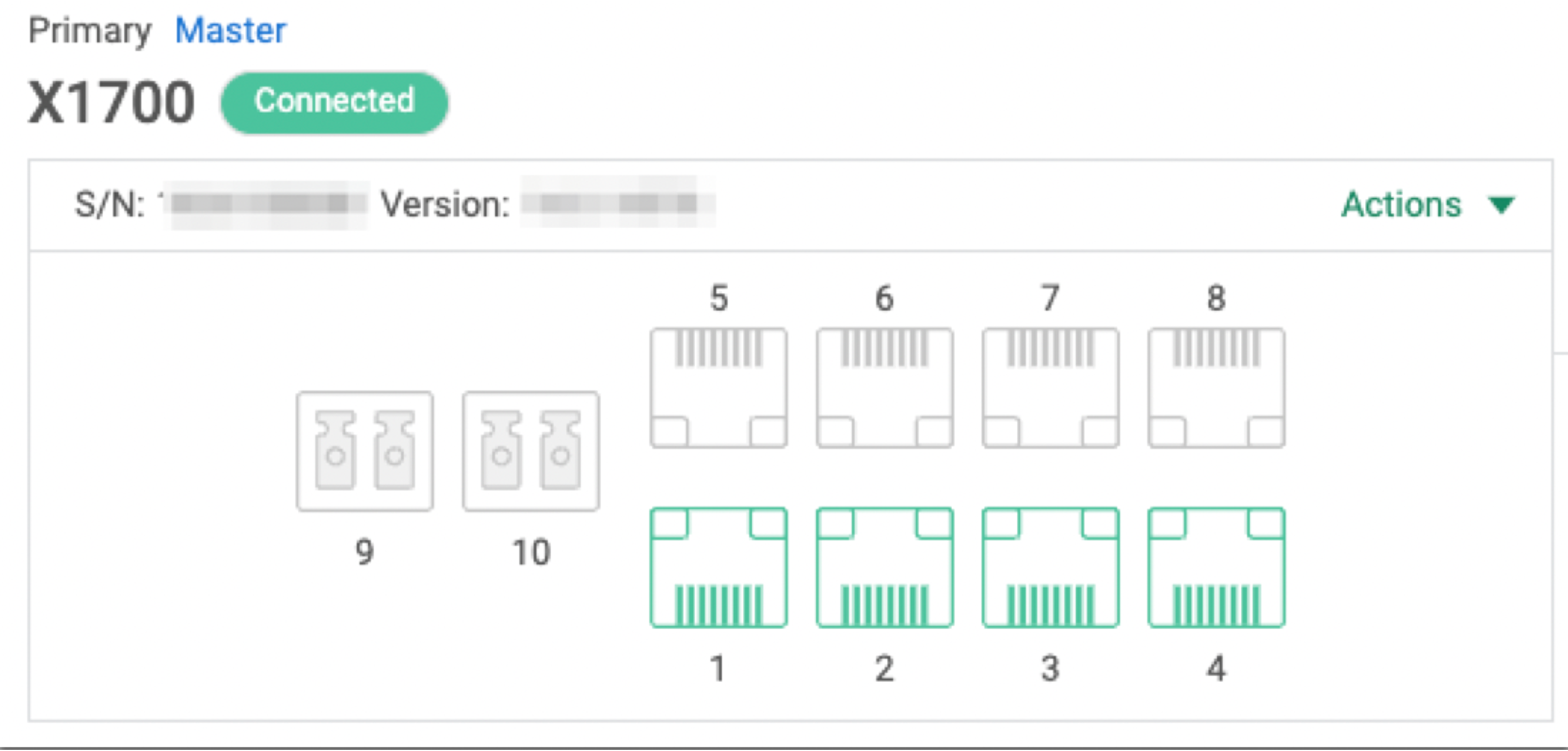

X1700 সকেট সাইটের সাথে কাজ করা


এগুলি X1700 সকেটের ডিফল্ট সেটিংস:

  • পোর্ট 1 - WAN 1 হিসাবে সক্রিয়

  • পোর্ট 2 - নিষ্ক্রিয় বা WAN 2 হিসাবে সক্রিয়, সাইট যোগ করুন উইন্ডোতে আপনি Enable/Use WAN2 বিকল্পটি নির্বাচন করেছেন কিনা তার উপর নির্ভর করে

  • পোর্ট 3 - LAN1 হিসাবে সক্রিয়

  • অবশিষ্ট পোর্টগুলি ডিফল্টরূপে নিষ্ক্রিয় থাকে

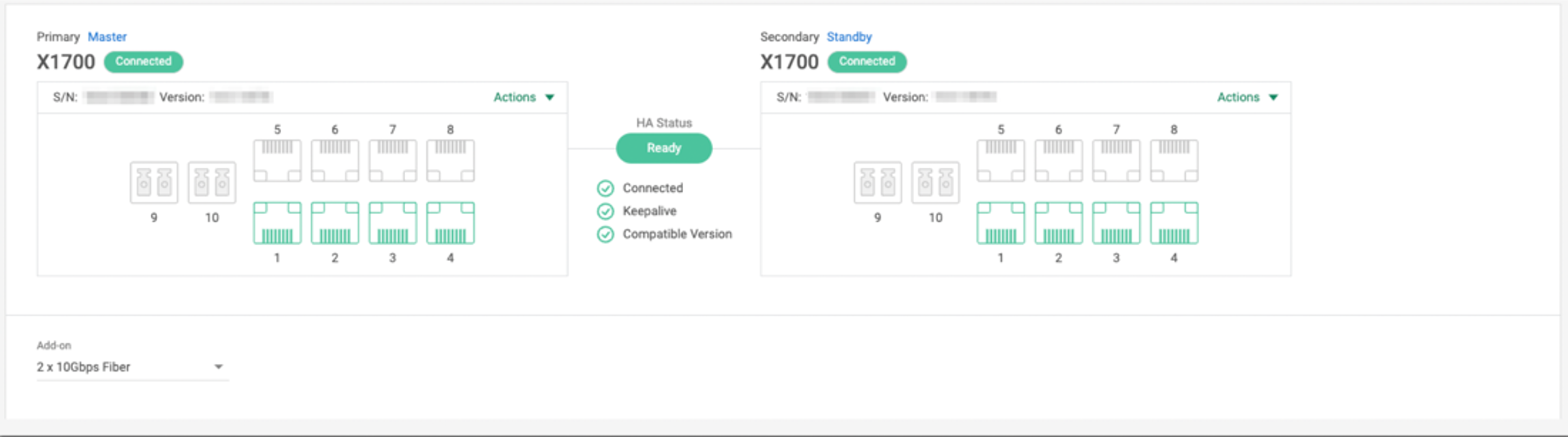

X1700 সকেটের জন্য অ্যাড-অন কনফিগার করা

The X1700 Socket may also include add-ons, which are hardware cards with additional network interfaces that are inserted into the Socket expansion slots. Configure these add-on interfaces as you configure other interfaces.

  • সাধারণত অ্যাড-অন Cato Networks দ্বারা আগেই অর্ডার এবং ইনস্টল করা হয়

  • অ্যাড-অনগুলি একই সকেটে LR (দীর্ঘ পরিসীমা) এবং SR (সংক্ষিপ্ত পরিসীমা) ট্রান্সসিভার মিশ্রণকে সমর্থন করে
    আরও তথ্যের জন্য, দেখুন সমর্থিত সকেট ট্রান্সসিভার ও ইউএসবি ইথারনেট অ্যাডাপ্টার

  • ব্যাপ্তি স্লটে অ্যাড-অন ঢোকানোর আগে, সকেট বন্ধ করুন এবং পাওয়ার সাপ্লাই সংযোগ বিচ্ছিন্ন করুন

  • X1700 সকেট একসঙ্গে একাধিক নেটওয়ার্ক কার্ড অ্যাড-অন সমর্থন করে না, শুধুমাত্র একটি কার্ড সমর্থিত

  • X1700B সকেট দ্বিতীয় 4x10 Gbps ফাইবার অ্যাড-অন কার্ড সমর্থন করে, প্রথমটি অবশ্যই একটি 4x10 Gbps ফাইবার অ্যাড-অন কার্ড হতে হবে

    এটি মোট আটটি 10Gbps ফাইবার পোর্ট সরবরাহ করে

The default setting for the Add-on option is None. যদি Cato ম্যানেজমেন্ট অ্যাপ্লিকেশন-এ কনফিগার করা অ্যাড-অন এবং বাস্তব হার্ডওয়্যার মেলে না, তাহলে অ্যাড-অন ইন্টারফেসটিকে শারীরিকভাবে সংযোগ বিচ্ছিন্ন হিসেবে গণ্য করা হয়।

আরও তথ্যের জন্য দেখুন X1700 সকেট ডিপ্লয়মেন্ট গাইড।

X1700 সকেটের জন্য অ্যাড-অন কনফিগার করতে:

  1. ন্যাভিগেশন মেনু থেকে, নেটওয়ার্ক > সাইটস এ ক্লিক করুন এবং সাইট নির্বাচন করুন।

  2. ন্যাভিগেশন মেনু থেকে, সাইট কনফিগারেশন > সকেট নির্বাচন করুন।

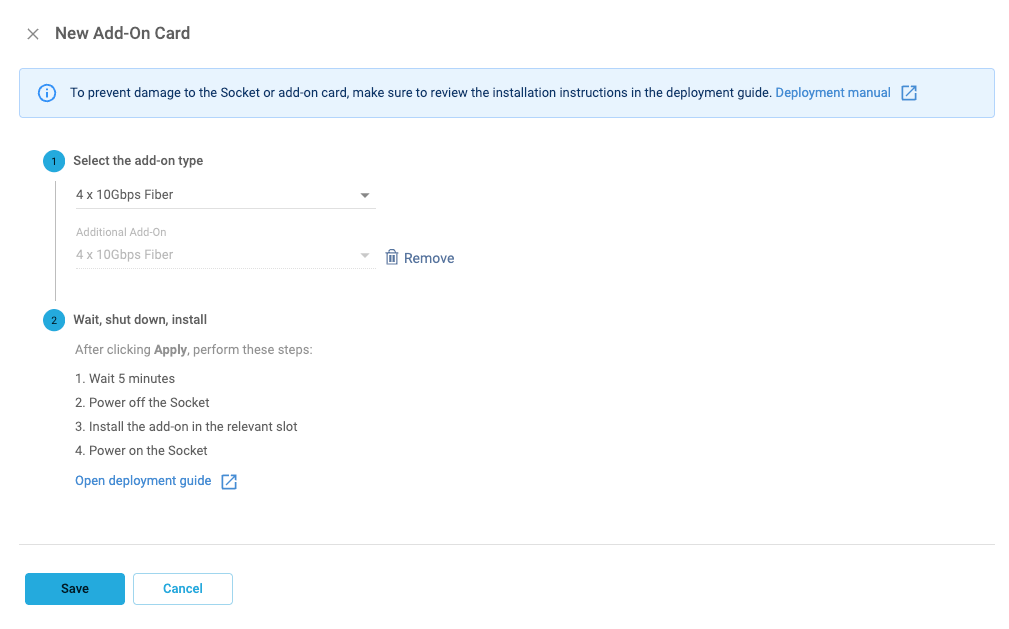

  3. নতুন অ্যাড-অন কার্ড ক্লিক করুন, এবং প্যানেলে সকেটের জন্য অ্যাড-অন টাইপ নির্বাচন করুন।


  4. যদি দ্বিতীয় অ্যাড-অন সহ X1700B সকেট থাকে, তাহলে অতিরিক্ত অ্যাড-অন ক্লিক করুন।

  5. সংরক্ষণ করুন ক্লিক করুন।

    অতিরিক্ত পোর্টগুলি সকেট পৃষ্ঠায় যোগ করা হয়েছে।

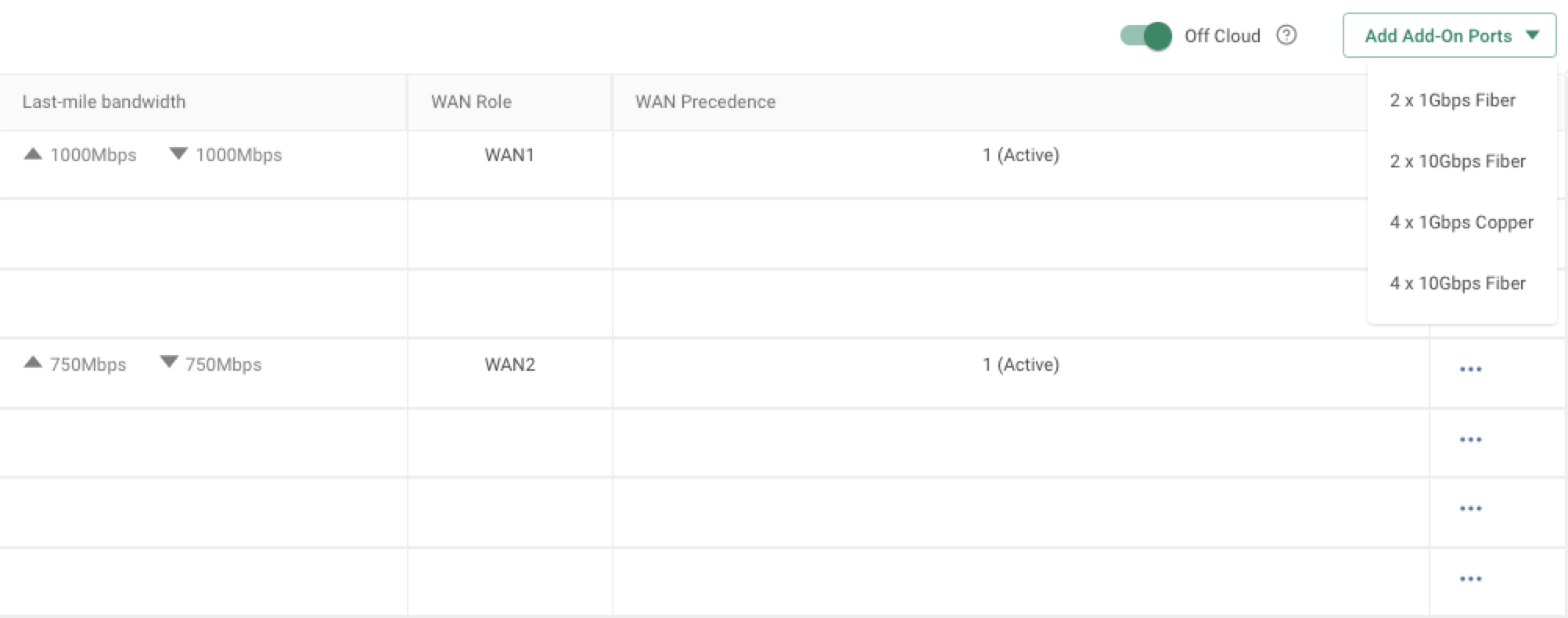

    যখন আপনি একটি অ্যাড-অন নির্বাচন করেন, বর্তমানে বিদ্যমান অ্যাড-অন কার্ড অপসারণ না করা পর্যন্ত অ্যাড-অন পোর্ট যোগ করুন বোতামটি নিষ্ক্রিয় থাকে।

  6. অ্যাড-অন কার্ডটিকে সকেটে ইনস্টল করার আগে অন্তত 5 মিনিট অপেক্ষা করুন।

এড-অন পোর্ট অপসারণ করা

আপনি এক সময়ে শুধুমাত্র একটি অ্যাড-অন পোর্টের সেট কনফিগার করতে পারেন। একটি নতুন অ্যাড-অন পোর্ট কনফিগার করতে, আপনাকে প্রথমে বিদ্যমান অ্যাড-অন পোর্ট সরাতে হবে।

X1700 সকেটের জন্য অ্যাড-অন পোর্ট সরাতে:

  1. ন্যাভিগেশন মেনু থেকে, নেটওয়ার্ক > সাইটস এ ক্লিক করুন এবং সাইট নির্বাচন করুন।

  2. ন্যাভিগেশন মেনু থেকে, সাইট কনফিগারেশন > সকেট নির্বাচন করুন।

  3. আপনি যে পোর্টগুলি মুছতে চান তা সারির শেষে তিনটি ডট ক্লিক করুন, এবং অ্যাড-অন পোর্ট মুছে ফেলুন ক্লিক করুন।

  4. নিশ্চিতকরণ উইন্ডোতে, অ্যাড-অন মুছে ফেলুন ক্লিক করুন।

সকেট ওয়েবইউআই খোলা

সকেট ওয়েবইউআই খুলতে, ক্রিয়াকলাপ ড্রপডাউন মেনু থেকে সকেটে সংযোগ করুন নির্বাচন করুন। সকেট ওয়েবইউআই একটি নতুন ব্রাউজার ট্যাবে খোলে এবং স্বয়ংক্রিয়ভাবে লগ ইন করে। আরও তথ্যের জন্য দেখুন সকেট ওয়েবইউআই অ্যাক্সেস করা।

সকেট লিঙ্ক সেটিংস কনফিগার করা

এই অংশে দেখানো হয়েছে কীভাবে Cato ক্লাউড এবং বিকল্প MPLS WAN লিঙ্কগুলির সাথে সংযোগ করার জন্য লিঙ্কগুলির জন্য সেটিংস কনফিগার করতে হয়। এটি আরও আলোচনা করে যে কীভাবে সাইটগুলির জন্য ফেইলওভার এবং ফ্যালব্যাক সেটিংস কনফিগার করা যায় যেগুলির Cato ক্লাউডের জন্য একাধিক লিঙ্ক রয়েছে।

ডিফল্টরূপে, সকেট সাইটগুলি WAN পুনরুদ্ধারের জন্য সক্ষম করা হয়েছে, আরও তথ্যের জন্য, দেখুন WAN পুনরুদ্ধারের সাথে সকেট সাইটের স্থিতিস্থাপকতা।


সকেট ইন্টারফেস গন্তব্য কনফিগার করা

গন্তব্যস্থল সেটিংস ব্যবহার করে সকেট ইন্টারফেসের জন্য নির্ধারণ করুন সকেট কোথায় ট্রাফিক পাঠাবে। এগুলি হল গন্তব্য সংক্রান্ত বিকল্পগুলি:

  • LAN - একটি সাইটের অভ্যন্তরীণ নেটওয়ার্ক

  • বিকল্প WAN (Layer-2) - একই সাবনেটে স্যকেট সাইট সহ MPLS নেটওয়ার্ক

  • নিষ্ক্রিয় - এই ইন্টারফেসটি ট্রাফিক পাঠায় না বা গ্রহণ করে না

  • বিকল্প WAN - বিভিন্ন সাবনেটে সকেট সাইট সহ MPLS নেটওয়ার্ক

  • কাটো - এই ইন্টারফেস কাটো ক্লাউডের সাথে সংযুক্ত হয়

আপনি এই ইন্টারফেসগুলির জন্য গন্তব্য পরিবর্তন করতে পারবেন না: LAN1 (LAN) এবং WAN1 (Cato)।

একটি সকেট ইন্টারফেসের জন্য গন্তব্যস্থান কনফিগার করতে হলে:

  1. নেভিগেশন মেনু থেকে, নেটওয়ার্ক > সাইটসমূহ ক্লিক করুন এবং সাইট নির্বাচন করুন।

  2. নেভিগেশন মেনু থেকে, সাইট কনফিগারেশন > সকেট নির্বাচন করুন।

  3. টেবিল থেকে, ইন্টারফেসে ক্লিক করুন।

    সকেট ইন্টারফেস সম্পাদনা করুন প্যানেলটি খোলে।

  4. Cato ম্যানেজমেন্ট অ্যাপ্লিকেশন এ ইন্টারফেসটি চিহ্নিত করতে নাম লিখুন।

  5. গন্তব্যস্থল ড্রপ-ডাউন মেনু থেকে এই ইন্টারফেসের জন্য গন্তব্যস্থান নির্বাচন করুন।

  6. প্রয়োগ করুন ক্লিক করুন। নতুন গন্তব্য এই ইন্টারফেসের জন্য সারিতে যোগ করা হয়।

  7. সংরক্ষণ করুন ক্লিক করুন।

কাটো ক্লাউডের সাথে লিঙ্কগুলি কনফিগার করা

সাইটকে কাটো ক্লাউডের সাথে সংযুক্ত করতে লিঙ্কের সেটিংস কনফিগার করুন। এই সেকশনটি তাদের জন্য, যারা Cato গন্তব্য ব্যবহার করে।

ইন্টারফেস WAN ভূমিকা

আপনি WAN ভূমিকার ভিত্তিতে নেটওয়ার্ক ট্র্যাফিক পরিবহনকে অগ্রাধিকার দিতে নেটওয়ার্ক নিয়ম ব্যবহার করতে পারেন। উদাহরণস্বরূপ, আপনি WAN 1 ভূমিকা প্রাথমিক ইন্টারফেস হিসাবে এবং নেটওয়ার্ক নিয়ম জন্য WAN 2 ভূমিকা সহায়ক ইন্টারফেস হিসাবে সংজ্ঞায়িত করতে পারেন।

আপনাকে সমস্ত কাটো গন্তব্যের জন্য WAN ভূমিকা সংজ্ঞায়িত করতে হবে, এবং আপনি একই WAN ভূমিকা একাধিক ইন্টারফেসে ব্যবহার করতে পারবেন না।

ইন্টারফেস প্রাধান্য

অগ্রাধিকার ব্যবস্থাপনা এবং ফেইলব্যাক সেটিংসের জন্য ব্যবহৃত একটি লিঙ্কের অগ্রাধিকার নির্ধারণ করে যে কোন অগ্রাধিকার ক্রমে এই লিঙ্কগুলি ব্যবহৃত হয়। প্রাধান্য ১ ইন্টারফেসগুলি ডিফল্টভাবে সক্রিয় থাকে, এবং স্যকেট অন্যান্য প্রাধান্য সক্রিয় করে যদি উচ্চ প্রাধান্য সহ ইন্টারফেসে সংযোগ সাপেক্ষ বা কর্মক্ষম সমস্যা থাকে।

আপনার কাটো লাইসেন্সের শর্ত অনুযায়ী সাইটের জন্য ব্যান্ডউইথ কনফিগার করুন।

একটি কাটো ক্লাউড লিঙ্কের জন্য সেটিংস কনফিগার করতে:

  1. নেভিগেশন মেনু থেকে, নেটওয়ার্ক > সাইটসমূহ ক্লিক করুন এবং সাইট নির্বাচন করুন।

  2. নেভিগেশন মেনু থেকে, সাইট কনফিগারেশন > সকেট নির্বাচন করুন।

  3. টেবিল থেকে, ইন্টারফেসে ক্লিক করুন।

    সকেট ইন্টারফেস সম্পাদনা করুন প্যানেল খোলে।

  4. আপনার নেটওয়ার্ক নিয়মের প্রয়োজনীয়তার উপর ভিত্তি করে এই ইন্টারফেসের জন্য WAN ভূমিকা নির্বাচন করুন।

  5. ইন্টারফেসের জন্য অগ্রাধিকার অগ্রাধিকার নির্বাচন করুন।

  6. সাইটে সমস্ত ট্রাফিকের জন্য সর্বাধিক ব্যান্ডউইথ সেটিংস কনফিগার করুন।

    নোট

    নোট: যদি আপনি এমন আপস্ট্রিম বা ডাউনস্ট্রিম মান প্রবেশ করান যেগুলি আপনার আইএসপি লিঙ্কের প্রকৃত সংযোগ গতি থেকে বেশি হয়, কাটো ক্লাউড QoS ইঞ্জিন ট্রাফিক নিয়ন্ত্রণ করতে পারে না।

  7. প্রয়োগ করুন এ ক্লিক করুন। সকেট ইন্টারফেস সম্পাদনা করুন প্যানেল বন্ধ হয়ে যায়।

  8. সংরক্ষণ করুন ক্লিক করুন।

বিকল্প WAN গন্তব্যের জন্য লিঙ্কগুলি কনফিগার করা

বিকল্প WAN এবং বিকল্প WAN (লেয়ার-2) MPLS ট্রাফিক গন্তব্যের জন্য WAN ইন্টারফেস সেটিংস কনফিগার করুন। সাধারণত, ব্যক্তিগত IPs এবং ইন্টারফেস সরাসরি MPLS প্রদানকারী সাথে সংযোগ স্থাপনের জন্য ব্যবহৃত হয়।

বিকল্প WAN সংযোগের জন্য সেটিংস কনফিগার করতে:

  1. নেভিগেশন মেনু থেকে, নেটওয়ার্ক > সাইট এ ক্লিক করুন এবং সাইট নির্বাচন করুন।

  2. নেভিগেশন মেনু থেকে, সাইট কনফিগারেশন > সকেট নির্বাচন করুন।

  3. টেবিল থেকে, ইন্টারফেসে ক্লিক করুন।

    সকেট ইন্টারফেস সম্পাদনা করুন প্যানেল খোলে।

  4. নিশ্চিত করুন যে গন্তব্য হল বিকল্প WAN এবং বিকল্প WAN (লেয়ার-2)।

  5. সাইটে সমস্ত ট্রাফিকের জন্য সর্বাধিক ব্যান্ডউইথ সেটিংস কনফিগার করুন।

    নোট

    নোট: যদি আপনি এমন আপস্ট্রিম বা ডাউনস্ট্রিম মান প্রবেশ করান যেগুলি আপনার আইএসপি লিঙ্কের প্রকৃত সংযোগ গতি থেকে বেশি হয়, কাটো ক্লাউড QoS ইঞ্জিন ট্রাফিক নিয়ন্ত্রণ করতে পারে না।

  6. এই সেটিংস ব্যক্তিগত বা সর্বসাধারণের জন্য বিকল্প WAN নেটওয়ার্কের জন্য কনফিগার করুন।

    1. ইন্টারফেস IP - ট্রাফিকের জন্য সকেট ইন্টারফেসের IP ঠিকানা

    2. গেটওয়ে - বিকল্প WAN গেটওয়ে (যেমন MPLS ফায়ারওয়াল বা রাউটার) এর জন্য IP ঠিকানা

    3. নেটওয়ার্ক - ল্যান এর জন্য আইপি রেঞ্জ (CIDR সহ)

    4. ID (VLAN) - ইন্টারফেসের জন্য VLAN ট্যাগ লিখুন

  7. প্রয়োগ করুন এ ক্লিক করুন। সকেট ইন্টারফেস সম্পাদনা করুন প্যানেল বন্ধ হয়ে যায়।

  8. সংরক্ষণ করুন এ ক্লিক করুন।
