¿Cómo se distribuye el tráfico a través de los enlaces WAN de un Socket en modo Activo/Activo?
El tráfico se distribuirá a través de los enlaces WAN en base a métricas de salud, preferencia de enlace, y la proporción proporcional de los anchos de banda configurados para cada enlace. La distribución se basa en flujo en lugar de paquete.
Un flujo es una conversación entre un cliente y un servidor donde todos los paquetes comparten el mismo 5-tupla:
-
Dirección IP de origen
-
Puerto de origen
-
Protocolo
-
Dirección IP de destino
-
Puerto de destino
Ejemplo de Flujo
Un usuario con dirección IP 192.168.1.20 se conecta a un servidor de correo con dirección IP 10.10.10.2 para enviar un correo electrónico. Se crea un flujo con la siguiente 5-tupla:
-
IP de origen: 192.168.1.20
-
Puerto de origen: 34579
-
Protocolo: TCP
-
IP de destino: 10.10.10.2
-
Puerto de destino: 25
Cómo Funciona la Distribución
Cada flujo se distribuye en el siguiente orden:
-
Cada segundo, Cato evalúa la calidad del enlace de cada enlace activo calculando un puntaje basado en métricas de salud que incluyen pérdida de paquetes, fluctuación y latencia. Las siguientes son las métricas mínimas de calidad del enlace, que son configurables bajo la Configuración Avanzada del Sitio:
-
Pérdida de paquetes - 3%
-
Fluctuación - 30 ms
-
Latencia - 600 ms
Si no hay conectividad a internet, el enlace no será seleccionado para la distribución de tráfico. Además, si un enlace no puede cumplir con una de las métricas anteriores, recibe una prioridad baja y es menos probable que se use para la distribución de tráfico.
Cato verifica constantemente que la calidad del enlace de la interfaz elegida siga siendo saludable (basado en los resultados de la revisión de 1 segundo). Si es seguro, los paquetes continúan fluyendo a través del enlace. Si el enlace no es saludable, Cato inmediatamente hace una nueva selección de enlace para cada flujo y escoge el mejor enlace para el tráfico.
-
-
Si todos los enlaces activos satisfacen las métricas de calidad de enlace, la distribución de tráfico sigue la interfaz preferida seleccionada en la regla de red.
-
Si no hay una interfaz preferida (rol automático) en la regla de red, Cato considera la configuración de ancho de banda activo/activo desde el CMA.

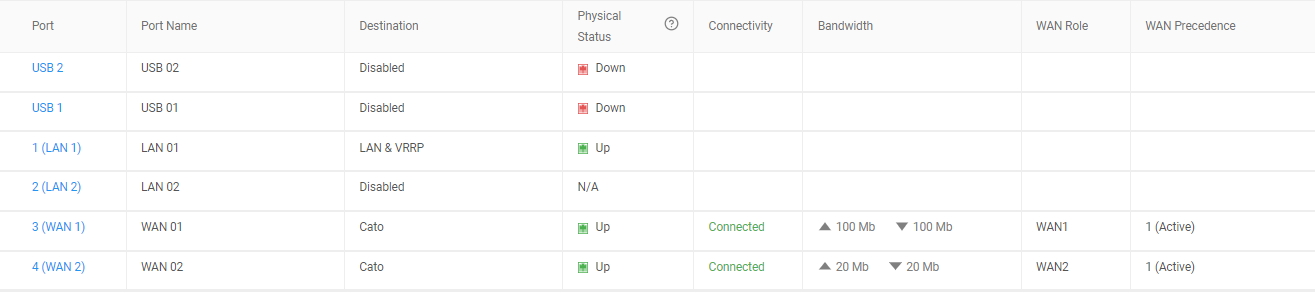

En el ejemplo a continuación, el enlace WAN1 está configurado con un ancho de banda de 100 Mbps abajo/arriba, y el enlace WAN2 está configurado con 20 Mbps abajo/arriba.
En esta configuración, la proporción de ancho de banda WAN1:WAN2 es 100:20 o 5:1 para el tráfico ascendente y descendente. Por lo tanto, cinco flujos serán enviados a WAN1 por cada flujo que se envía a WAN2.
El Socket y el PoP al que está conectado comparten las tareas de distribución de flujo. El propio Socket solo toma en consideración el ancho de banda ascendente porque solo controla el tráfico enviado desde el Socket al PoP (tráfico ascendente). El PoP toma en consideración el ancho de banda descendente del Socket porque controla el tráfico enviado desde el PoP al Socket (tráfico descendente).
Conmutación por Error
Si uno de los enlaces WAN cae, los paquetes pertenecientes a flujos que fueron asignados a ese enlace serán enviados al enlace WAN que todavía está activo. Esto asegura que cualquier flujo existente no se descartará, aunque se puede experimentar una leve interrupción temporal para aplicaciones sensibles a la conexión, como videoconferencias durante el proceso de conmutación.
