Cato proporciona una plantilla de Informe Predeterminado que resume el uso de la red WAN e Internet para sitios y usuarios SDP. Además, incluye las métricas de SLA para el tráfico del sitio: pérdida de paquetes, paquetes descartados, fluctuación y latencia.
Crear la plantilla para un informe periódico o único con los grupos de sitios y usuarios SDP que se incluyen en el informe durante el intervalo de tiempo definido. Por defecto, la plantilla de Informe Predeterminado para el informe de Análisis de Red muestra tráfico y datos para todos los sitios y usuarios SDP de la última semana.
Para más sobre trabajar con informes, consulta Informes de Cato.
Crear un nuevo informe periódico definiendo los Filtros para los artículos incluidos en el informe, así como la Programación que define con qué frecuencia se genera el informe: diariamente, semanalmente o mensualmente. Los informes generados se almacenan en la Nube de Cato, y se pueden enviar por correo electrónico automáticamente o descargar. La Programación también define el intervalo de tiempo que cubre cada informe.
Puede seleccionar la Lista de Correo de direcciones de correo electrónico para los destinatarios, que puede incluir a los administradores de la Aplicación de Gestión de Cato y a usuarios externos.
Para más información sobre Listas de Correos, consulte Trabajando con Listas de Correos.
Para crear un informe periódico de análisis de red:
- Desde el panel de navegación, seleccione Inicio > Informes.

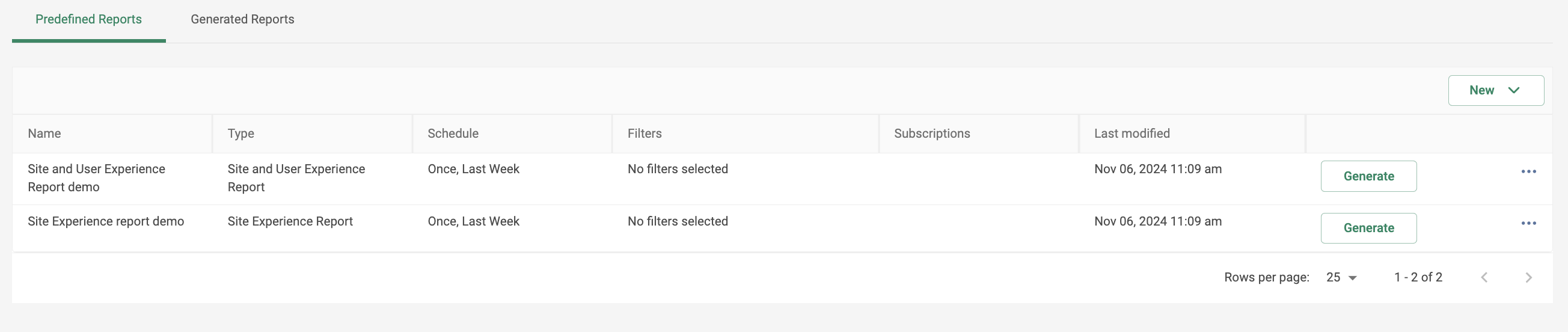

- Desde la pestaña Catálogo, selecciona la plantilla que deseas usar para generar el informe.
- Haz clic en Generar > Crear Programación.
- Introduce un Nombre del Informe.
-
(Opcional) En Filtros, seleccione sitios o usuarios específicos para el Informe Predeterminado.
Por defecto, el Informe Predeterminado incluye todos los sitios y usuarios.
Para incluir múltiples sitios o usuarios en el informe, use el operador IN.
- Define cuándo se generará y enviará el informe:
- Seleccione la Frecuencia que el informe se envía automáticamente: Diario, Semanal o Mensual.
- Para informes Programados Semanal y Mensual, en Cada seleccione el día en que se envía el informe.
-
En Enviar a Lista de Correo, selecciona la Lista de Correo que recibe el informe.
Puede hacer clic en Nuevo para crear una nueva lista de correos.
- Haz clic en Guardar Programación. El informe se agrega a la pestaña Informes Guardados.
Los informes periódicos se generan automáticamente según sus configuraciones de programación. Por ejemplo, un informe semanal configurado para el lunes, se genera todos los lunes. También puedes optar por generar manualmente un informe periódico bajo demanda, en cuyo caso el informe generado usa el intervalo de tiempo definido basado en el día actual. Si un administrador genera manualmente un informe semanal un martes, el intervalo de tiempo para el informe es los 7 días anteriores a partir de ese martes, independientemente del día de inicio del informe periódico. Para obtener más información sobre el rango de tiempo de los informes recurrentes, consulte Informes de Cato.
Puedes crear un informe único basado en la plantilla de Análisis de Red. Definen los Filtros para los elementos incluidos en el informe.
Para crear un informe único:
- Desde el panel de navegación, seleccione Inicio > Informes.
- Desde la pestaña Catálogo, selecciona la plantilla que deseas usar para generar el informe.
- Selecciona Generar > Generar Ahora.
- Introduce un Nombre del Informe.
- En Filtros, define el Intervalo de Tiempo y la Zona Horaria del informe.
- Haz clic en Generar, el informe se genera y lo descargas desde la pestaña PDFs Generados.
Para secciones en el informe que muestran los principales sitios, los gráficos que muestran a lo largo del tiempo muestran los tres principales sitios, otros gráficos muestran los diez principales sitios.
- La latencia mide el tiempo de ida y vuelta dentro del túnel entre el sitio y el PoP en la Nube de Cato
- La fluctuación es la diferencia en el tiempo de retraso en milisegundos (ms) entre paquetes de datos
- Los paquetes descartados son el número de paquetes descartados por el motor de QoS debido a la congestión
- Los paquetes perdidos son el número o porcentaje de paquetes caídos dentro del túnel entre el sitio y el PoP en la Nube de Cato
Estas son las secciones del informe de Análisis de Red:
-
Resumen de Tráfico
- Tráfico Total de Sitios: Gráfico que muestra el volumen y porcentaje de tráfico ascendente y descendente para todos los sitios
- Tráfico Total de Sitios a lo Largo del Tiempo: Línea de tiempo que muestra el tráfico total ascendente y descendente para todos los sitios sobre el rango de tiempo
- Tráfico Total de Usuarios SDP: Gráfico que muestra el volumen y porcentaje de tráfico ascendente y descendente para todos los usuarios SDP
- Tráfico Total de Usuarios SDP a lo Largo del Tiempo: Línea de tiempo que muestra el tráfico total ascendente y descendente para todos los usuarios SDP sobre el rango de tiempo
-
Principales Sitios por Consumo de Tráfico
-
- Principales Sitios por Latencia Promedio: Latencia promedio (en ms) para los principales sitios sobre el rango de tiempo
- Principales Sitios por Latencia Máxima: Latencia máxima para los principales sitios sobre el rango de tiempo
- Principales Sitios por Fluctuación Promedio Descendente: Fluctuación promedio descendente para los principales sitios sobre el rango de tiempo
- Principales Sitios por Fluctuación Promedio Ascendente: Fluctuación promedio ascendente para los principales sitios sobre el rango de tiempo
-
Pérdida de Paquetes en Total de Sitios
- Paquetes Perdidos Descendente: Gráfico que muestra la pérdida descendente de paquetes (número de paquetes perdidos) para todos los sitios sobre el rango de tiempo
- Paquetes Perdidos Ascendente: Gráfico que muestra la pérdida ascendente de paquetes (número de paquetes perdidos) para todos los sitios sobre el rango de tiempo
- % de Paquetes Perdidos Descendente: Gráfico que muestra la pérdida descendente de paquetes (porcentaje) para todos los sitios sobre el rango de tiempo
- % de Paquetes Perdidos Ascendente: Gráfico que muestra la pérdida ascendente de paquetes (porcentaje) para todos los sitios sobre el rango de tiempo
-
Descartar Paquetes en Total de Sitios
- Paquetes Descartados Descendente: Gráfico que muestra los paquetes descendentes descartados por el motor de QoS (número de paquetes descartados) para todos los sitios sobre el rango de tiempo
- Paquetes Descartados Ascendente: Gráfico que muestra los paquetes ascendentes descartados por el motor de QoS (número de paquetes descartados) para todos los sitios sobre el rango de tiempo
- % de Paquetes Descartados Descendente: Gráfico que muestra los paquetes descendentes descartados por el motor de QoS (porcentaje) para todos los sitios sobre el rango de tiempo
- % de Paquetes Descartados Ascendente: Gráfico que muestra los paquetes ascendentes descartados por el motor de QoS (porcentaje) para todos los sitios sobre el rango de tiempo
-
Tráfico Caído en Principales Sitios
- Pérdida de Paquetes en Principales Sitios a lo Largo del Tiempo: Línea de tiempo que muestra la pérdida total de paquetes (número de paquetes perdidos) para el tráfico ascendente y descendente para los tres principales sitios sobre el rango de tiempo
- Paquetes Descartados en Principales Sitios a lo Largo del Tiempo: Línea de tiempo que muestra el total de paquetes descartados por el motor de QoS (número de paquetes perdidos) para el tráfico ascendente y descendente para los tres principales sitios sobre el rango de tiempo
-
Detalles de Tráfico del Sitio - La tabla muestra los siguientes detalles para hasta 100 sitios principales según el volumen total de tráfico, ordenados en orden alfabético:
- Nombre del Sitio: Nombre del sitio
- Puerto: Nombre para el puerto (definido en la Aplicación de Gestión de Cato)
- Total de Bytes: Tráfico total para el puerto en este sitio
- Bytes Ascendentes: Tráfico ascendente total para el puerto en este sitio
- Bytes Descendentes: Tráfico descendente total para el puerto en este sitio
- Rendimiento (Máximo): Rendimiento máximo para el tráfico ascendente y descendente para el puerto en este sitio
- Rendimiento Descendente (Máximo): Rendimiento máximo para el tráfico descendente para el puerto en este sitio
- Rendimiento Ascendente (Máximo): Rendimiento máximo para el tráfico ascendente para el puerto en este sitio
-
Métricas de SLA de Sitios - La tabla muestra los siguientes detalles de SLA para hasta 100 sitios principales según el volumen total de tráfico, ordenados en orden alfabético:
- Nombre de Sitio: Nombre del sitio
- Nombre de la Interfaz: Nombre para la interfaz (definido en la Aplicación de Gestión de Cato)
- Latencia RTT (prom.): Tiempo promedio de ida y vuelta (RTT) para la interfaz en este sitio
- Fluctuación Ascendente (prom.): Fluctuación promedio ascendente para la interfaz en este sitio
- Jitter Descendente (promedio): Promedio de jitter descendente para la interfaz en este sitio
- Paquetes Descartados Descendente: Número de paquetes descartados por el motor de Cato QoS para el tráfico descendente para la interfaz en este sitio
- Paquetes Descartados Ascendente: Número de paquetes descartados por el motor de Cato QoS para el tráfico ascendente para la interfaz en este sitio
- Paquetes Perdidos Descendente: Número de paquetes perdidos para el tráfico descendente para la interfaz en este sitio
- Paquetes Perdidos Ascendente: Número de paquetes perdidos para el tráfico ascendente para la interfaz en este sitio
