Trabajando con rutas resumidas de BGP

Este artículo explica las Rutas Resumidas de BGP y la Configuración, para sitios Socket, IPsec, y Interconexión en la Nube.

Visión general

Las rutas resumidas de BGP reducen el tamaño de las tablas de enrutamiento BGP y mejoran la escalabilidad de la red. Se usan comúnmente para simplificar el intercambio de información de enrutamiento entre AS. Al anunciar una ruta resumida en lugar de múltiples rutas únicas, los pares BGP pueden simplificar sus decisiones de reenvío y minimizar los recursos computacionales requeridos para la búsqueda de rutas. Las rutas resumidas pueden mejorar la sincronización BGP al reducir el intercambio de grandes cantidades de información de enrutamiento.

Opcionalmente, puedes añadir comunidades de BGP a tus rutas resumidas para crear políticas de enrutamiento específicas para las rutas incluidas.

Requisitos previos para usar rutas resumidas de BGP

Para sitios de Socket, las rutas resumen de BGP son compatibles con Sockets v19.x y superiores
El rango CIDR para una ruta resumen de BGP debe estar entre /8 y /30

Entendiendo las rutas resumidas de BGP

Las rutas resumidas de BGP ayudan a reducir la sobrecarga de BGP y el tamaño de la tabla de enrutamiento al minimizar el número de entradas de BGP anunciadas en la red. Una ruta resumida se anuncia siempre que al menos una de sus rutas más específicas exista en la tabla de enrutamiento de Socket o PoP. Si esta condición no se cumple, la ruta resumida se retira.

El ejemplo a continuación muestra la diferencia entre un sitio donde los prefijos de ruta se anuncian con o sin resumir rutas de BGP.

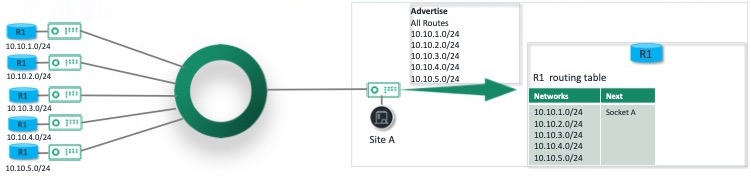

Sin rutas resumidas: Cuando el Socket anuncia prefijos de ruta a su vecino a través de BGP, se configura para anunciar Todas las rutas, lo que significa que se anuncian cinco prefijos de ruta únicos.

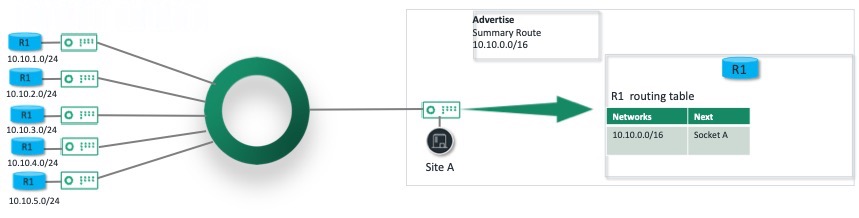

Con rutas resumidas: El Socket anuncia una única Ruta Resumida a su vecino a través de BGP. Las rutas resumidas agregan todas las cinco rutas únicas y las anuncian como un solo prefijo de ruta.

Casos de uso de Rutas Resumidas de BGP

Superar limitaciones de codificación fija para un número de rutas de BGP recibidas: Algunos proveedores en la nube imponen limitaciones sobre la cantidad de prefijos de ruta que pueden recibir. AWS, Microsoft Azure y otros proveedores en la nube limitan el número de prefijos de ruta en su entorno. Por ejemplo, el límite de Azure es recibir solo hasta 1000 rutas. Una ruta resumida de BGP puede usarse para superar esta limitación al minimizar la cantidad total de prefijos de ruta anunciados.
Simplificación del enrutamiento BGP de red: Las rutas resumidas de BGP pueden reducir la sobrecarga de BGP donde se anuncian muchas rutas a través de grandes redes. Reemplazar muchos anuncios de prefijos de ruta únicos con una ruta resumida también permite una simplificación de las rutas en tu cuenta para una mejor gestión y monitoreo del tráfico BGP.

Configuración de Rutas Resumidas de BGP

Configura rutas resumidas de BGP para los pares de BGP existentes o crea nuevos pares de BGP.

Esta sección explica cómo editar vecinos de BGP existentes y añadir una ruta resumida. Para obtener más información sobre la creación de un nuevo vecino BGP, consulte Definición de Vecinos BGP.

Estos son los límites para rutas resumidas de BGP, puedes configurar hasta:

256 rutas resumidas por par de BGP
5 comunidades por ruta resumida

Nota

Nota: Modificar la configuración del anuncio de BGP, como las rutas resumidas de BGP, causa un reinicio duro del par de BGP que puede afectar la experiencia del usuario final.

Anunciar Rutas Resumidas de BGP

Para las configuraciones donde solo se anuncian las rutas resumidas de BGP (Resumen de rutas es la única opción seleccionada para el vecino BGP), la gama de usuarios Cato SDP no se anuncia por defecto. El rango de sistema de Cato por defecto 10.254.254.0/24 (o rango de sistema personalizado) también se anuncia.

Puede configurar manualmente el vecino BGP para incluir este rango de IP como una ruta resumida:

Rango IP de usuario SDP: 10.41.0.0/16 (o rango de usuario SDP personalizado)

Para configurar rutas resumidas de BGP para un vecino BGP:

Desde el menú de navegación, haz clic en Red > Sitios y selecciona el sitio.
Desde el menú de navegación, haz clic en Configuración del sitio > BGP.
Haz clic en Nuevo para crear un nuevo par de BGP o editar uno existente. Se abre el panel Editar vecino de BGP.

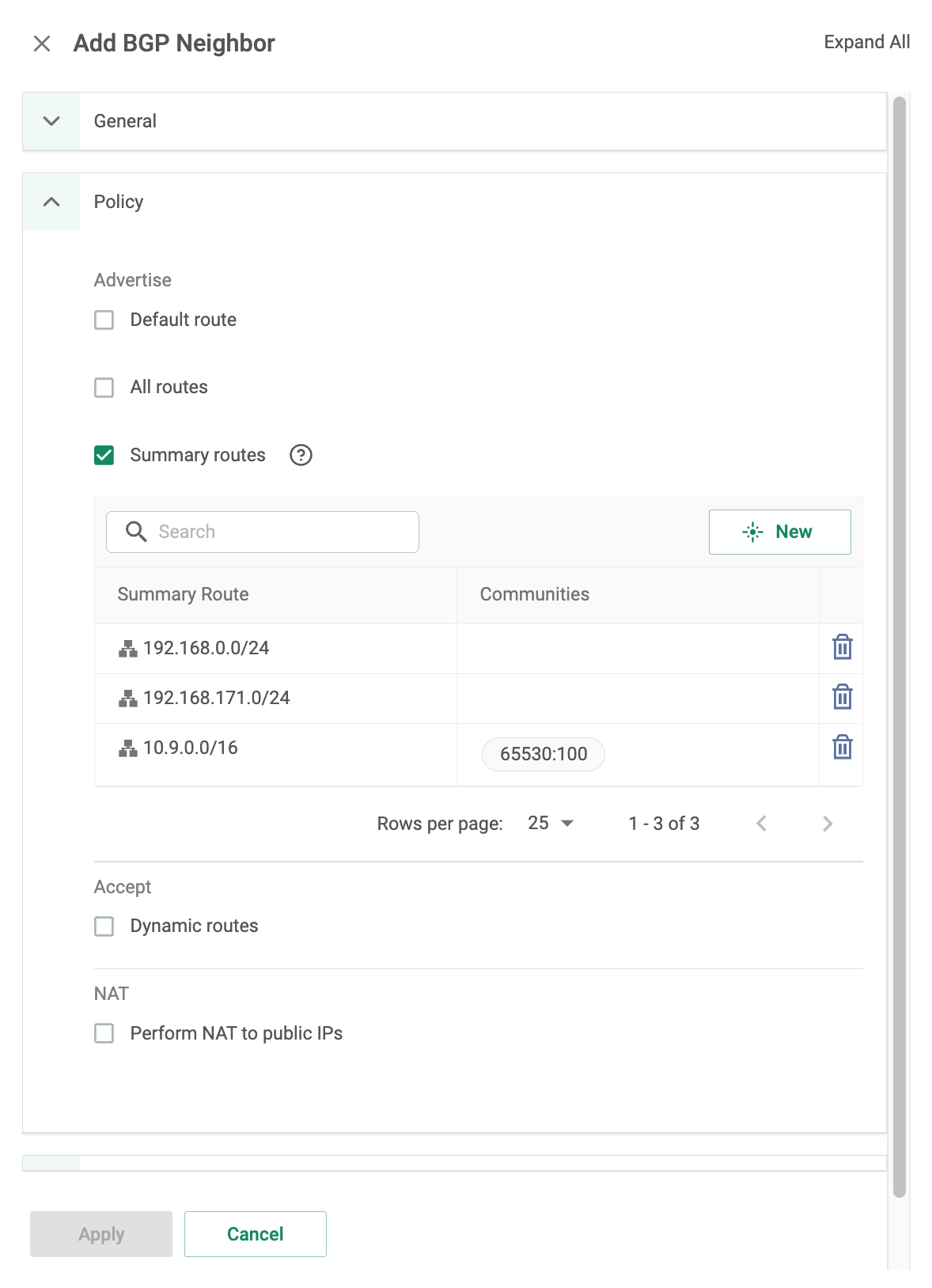

En la sección Política, selecciona Rutas resumidas. Se abre la tabla de Rutas Resumidas.

Nota: Recomendamos que no selecciones tanto Todas las rutas como Rutas resumidas. Seleccionar ambas opciones anunciará tanto las rutas resumidas configuradas como todas las rutas únicas en la red. Esto hará que BGP anuncie un número excesivo de rutas y reducirá la eficiencia de las rutas resumidas.
Haz clic en Nuevo y añade rutas resumidas de BGP en notación CIDR.
1. (Opcional) Haga clic en el icono y Agregar para definir comunidades BGP para una ruta resumida. Las comunidades de BGP deben estar en un formato de ASN:comunidad 1-65535:1-65535. Para más información, véase Comunidades BGP reservadas por Cato.
Haz clic en Aplicar.

Monitorización de Rutas Resumidas de BGP

Puedes monitorear y verificar el estado de tus rutas resumidas de BGP con cualquiera de las siguientes opciones:

Mostrar estado de BGP: Puedes seleccionar esta opción en Configuración del sitio > BGP para mostrar el estado de BGP para tu sitio y sus anuncios actuales en la red.
Eventos de aplicaciones de gestión de Cato: Inspecciona eventos relacionados con BGP. Puedes ver los diferentes tipos de eventos de BGP en Definiendo vecinos de BGP.
Tabla de enrutamiento: Todas las rutas, incluidas las rutas resumidas dinámicas, son visibles en la Tabla de enrutamiento. La tabla de enrutamiento incluye información sobre las IPs de las rutas resumidas como el sitio de origen, última actualización de la ruta, camino AS y más.
