Trabajando con el Panel de Vista Previa de Sitio

Este artículo explica los campos y los estados disponibles en el panel de vista previa del sitio.

Comprendiendo el Panel de Vista Previa de Sitio

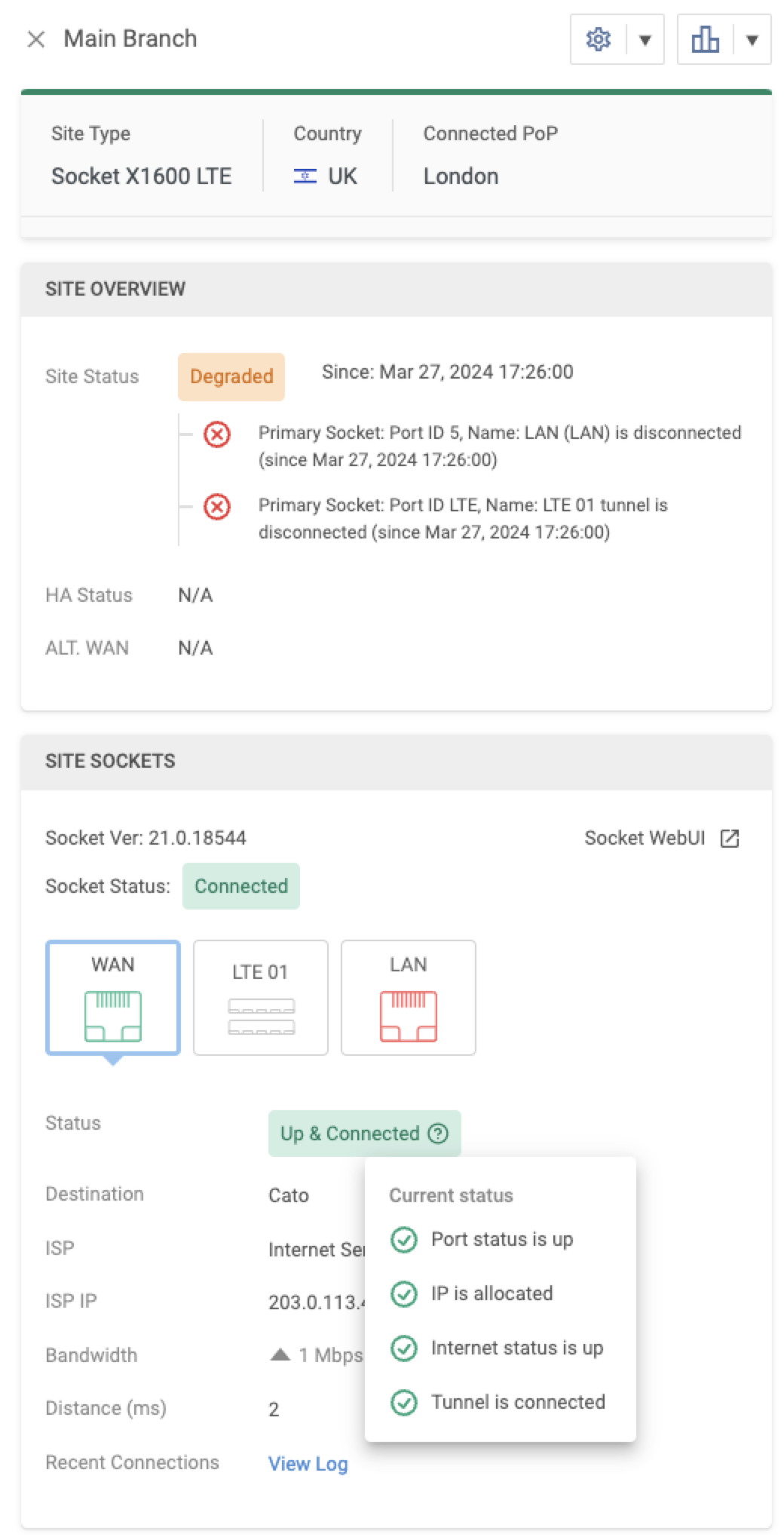

Cuando haces clic en un sitio en la página de Topología, se abre un panel que muestra detalles sobre el sitio. La información incluye el estado del sitio, sockets, qué puertos están disponibles y cuál es su estado, y más.


  • configuration_blue.png - Configurar. Menú desplegable con acceso directo a las páginas de Configuración de Sitio para este sitio.

  • monitoring_blue.png - Monitor. Menú desplegable con acceso directo a las páginas de Monitorización de Sitio para este sitio.

  • Tipo de Sitio - El sitio se conecta al Cato Cloud utilizando un Socket, IPsec, vSocket, etc.

  • País - Configuración donde el sitio está físicamente ubicado (o licenciado).

  • PoP Conectado - PoP en el Cato Cloud al que el sitio está conectado.

  • Visión general del Sitio

    • Estado del Sitio - Si el sitio está Conectado o Desconectado al Cato Cloud.

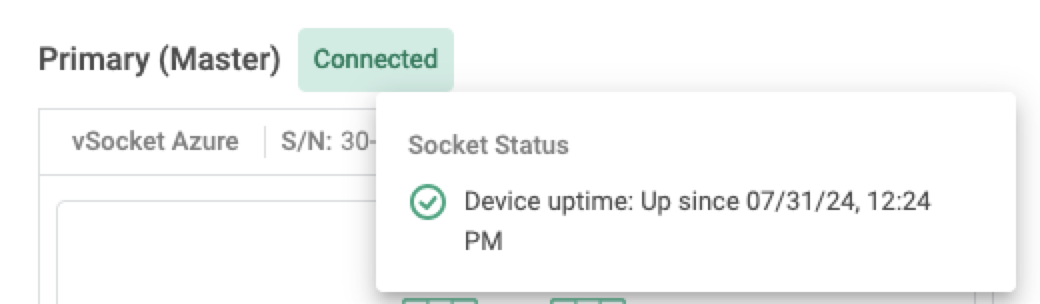

      Además, puedes pasar el cursor sobre el Estado del Socket para ver el tiempo de actividad del Socket (compatible con Socket v21 y posteriores). Esto puede ayudarte a entender si un problema de Sitio Caído está relacionado con cortes de energía.


    • Última Conexión - La marca de tiempo cuando el sitio se conectó al PoP.

    • Estado HA - Para configuraciones HA de Socket, muestra Listo o No Listo. Usa la información sobre herramientas para mostrar los detalles del estado HA.

  • Sockets del Sitio (para los tipos de sitio Socket y vSocket).

    • Primario y Secundario - Enlaces para los Sockets primario y secundario (para HA).

      El ícono de advertencia warning.png para el Socket Secundario indica que uno de los puertos no está conectado.

      Haz clic en un enlace para mostrar los siguientes detalles para el enlace:

    • Versión del Socket - Versión del firmware de Cato instalada en el Socket

    • Interfaz Web del Socket - Haz clic para abrir una nueva pestaña del navegador e iniciar sesión en la Interfaz Web del Socket.

    • Destino - Cato, LAN, Alt-WAN, etc.

    • ISP - Nombre del ISP que utiliza el enlace.

    • IP del ISP - Dirección IP que el ISP asigna al enlace.

    • Ancho de Banda - Ancho de banda configurado de subida y bajada para el enlace.

    • Status - If the link is Up & Connected to the Cato Cloud, Up & Disconnected the link is up, but the Socket is disconnected to the Cato Cloud, or the link is Down & Disconnected. Para más información, consulta Estados de los Puertos del Socket, a continuación.

    • Distancia (ms) - Tiempo de ida y vuelta entre el sitio y el PoP

    • Conexiones Recientes - Haz clic en Ver Registro para abrir los datos de Conexiones Recientes en una ventana emergente

  • Detalles de IPsec (para sitios IPsec IKEv1 y IKEv2)

    • PoP - PoP en el Cato Cloud al que el sitio está conectado

    • IP del Sitio - Dirección IP pública del sitio

    • ISP - Nombre del ISP para el enlace activo

    • Distancia (ms) - Tiempo de ida y vuelta entre el sitio y el PoP

    • Conexiones Recientes - Haz clic en Ver Registro para abrir los datos de Conexiones Recientes en una ventana emergente

Estados de los Puertos del Socket

Nota

Nota: Esta es una característica de Disponibilidad Temprana (EA) que solo está disponible para lanzamiento limitado. Para más información, contacta a tu representante de Cato Networks o envía un correo electrónico a ea@catonetworks.com.

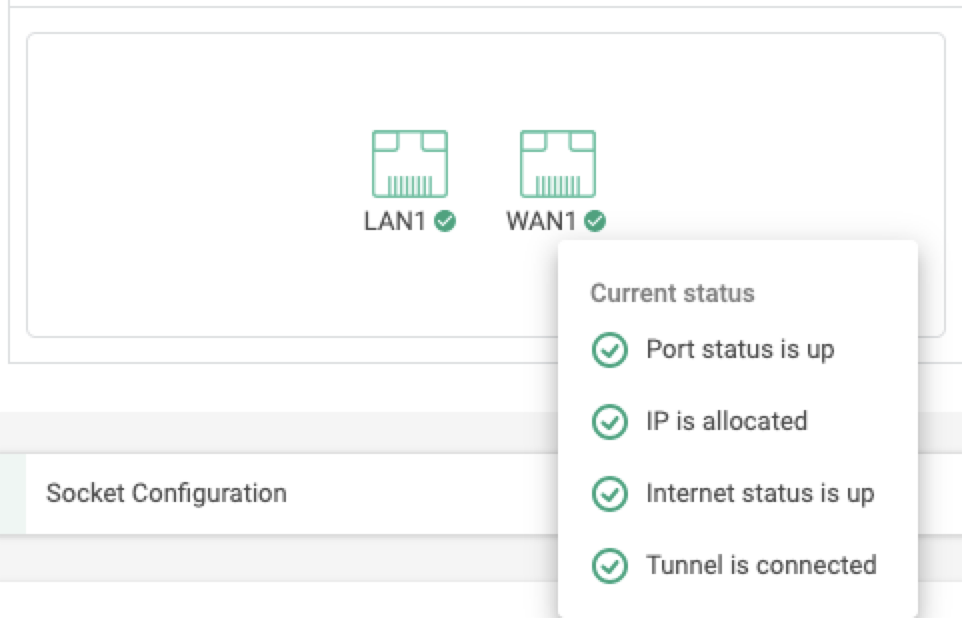

Puedes ver el estado de cada puerto en la página del Socket para un sitio. Además, puedes pasar el cursor sobre cada puerto y obtener información más detallada sobre el estado. Por ejemplo, si un puerto muestra un estado de Arriba y Desconectado, puedes pasar el cursor y ver si el problema es que el túnel está caído o una dirección IP no ha sido asignada.

Estados de los Puertos

Cada puerto proporciona la siguiente información:

  • Indicador de color para el estado del puerto:

    • Verde - El estado del puerto es Arriba y Conectado

    • Amarillo - El estado del puerto es Arriba y Desconectado

    • Rojo - El estado del puerto es Abajo


  • Información adicional sobre el estado al pasar el cursor sobre el puerto:

    Ítem

    Descripción

    Puerto está (no) conectado

    Indica si hay una conexión física al puerto

    IP está (no) asignada

    Indica si la interfaz WAN tiene una dirección IP

    Nota: Compatible con Socket v21 y posteriores.

    Internet está (no) conectado

    Indica si hay una conexión a Internet

    Nota: Compatible con Socket v21 y posteriores.

    Túnel está (no) conectado

    Indica si se ha establecido una conexión con el Cato Cloud

Para Sockets LTE X1600, están disponibles los siguientes estados adicionales para cada SIM:

Ítem

Descripción

Intensidad de la Señal

Indica la calidad de la señal

APN

Indica el nombre y el estado de conexión al proveedor celular

Roaming Habilitado

Indica si la función de roaming está habilitada

SIM está (no) detectada

Indica si se ha establecido una conexión con el Cato Cloud
