Cómo reiniciar un Socket X1500 (Unidad USB)

Este artículo explica cómo reiniciar un Socket X1500 a la imagen de fábrica usando una unidad USB.

Nota

¡ADVERTENCIA! Cato tiene dos modelos de hardware de Socket certificados para sitios x1500 (x1500 y x1500B). Asegúrate de identificar el modelo exacto del Socket antes de instalar la imagen en el Socket.

Para obtener más información sobre los dos modelos de Socket X1500, consulta Resumen de Reinicio de Sockets Cato.

Identificación del Modelo de Socket X1500

Hay imágenes separadas para los modelos de Socket X1500 y X1500B. Asegúrate de que la PSU del panel trasero de tu Socket coincida con la imagen a continuación.

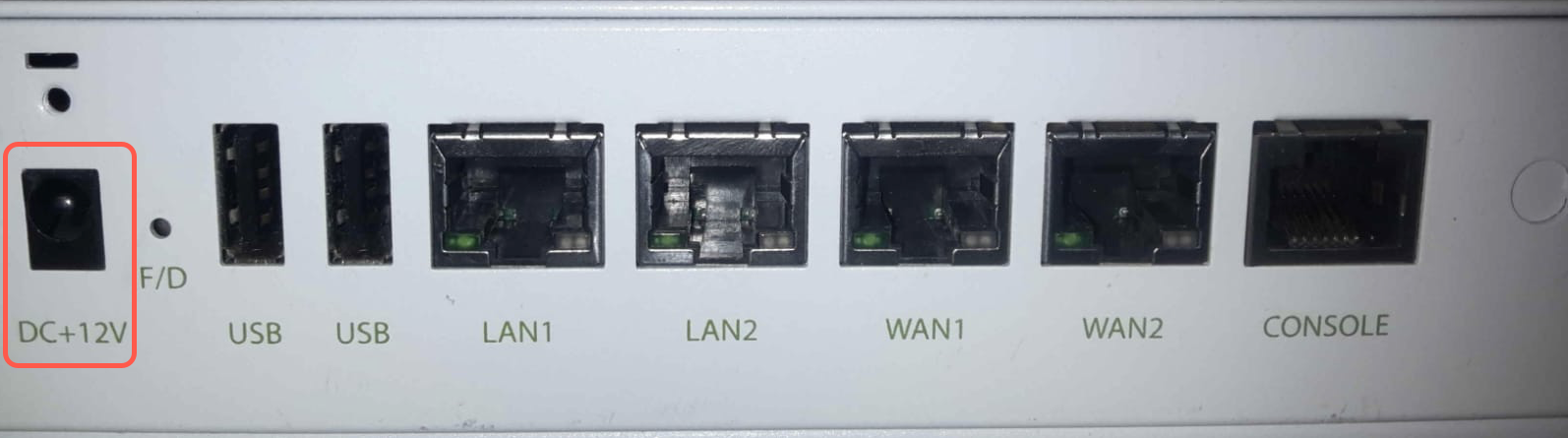

  • PSU en el panel trasero (X1500)


Si la PSU de tu Socket es diferente a la imagen, consulta Cómo Reiniciar un Socket X1500B (Unidad USB). Si instalas la imagen X1500B en un Socket X1500, puedes hacer que el Socket deje de funcionar.

Restablecer el Socket a la Configuración y Versión Predeterminada de Fábrica

Preparación de la Imagen del Socket

  1. Descargar el archivo de imagen

    Para obtener más información sobre cómo obtener el archivo de imagen, consulta Archivos de Imágenes de Socket y vSocket.

  2. Descomprimir la imagen (consulta las instrucciones a continuación).

    Después de descomprimir la imagen, el archivo se encuentra en el siguiente directorio: live

  3. Obtén una unidad USB con al menos 8GB. Si es necesario formatear la unidad USB, utiliza el formato exFAT o FAT32. Cuando uses el formato FAT32, la unidad USB no debe superar los 32GB.

Grabación de la Imagen en la Unidad USB

Esta sección explica cómo grabar la imagen del Socket en la unidad USB para Windows, macOS y Linux.

Después de descomprimir la imagen, compara el hash de archivo de la imagen DD descomprimida con el hash de archivo verificado y correcto de Cato. Esto confirma la integridad de la imagen del disco antes de escribir el firmware del Socket en el disco duro.

  • Un archivo con el hash verificado está adjunto a este artículo

  • Guarda el archivo en el mismo directorio que la imagen de disco descomprimida

Grabación de la Imagen con Windows

  1. Conecta la unidad USB a tu dispositivo Windows.

  2. Mueve ambos archivos descargados al mismo directorio, por ejemplo c:\Cato

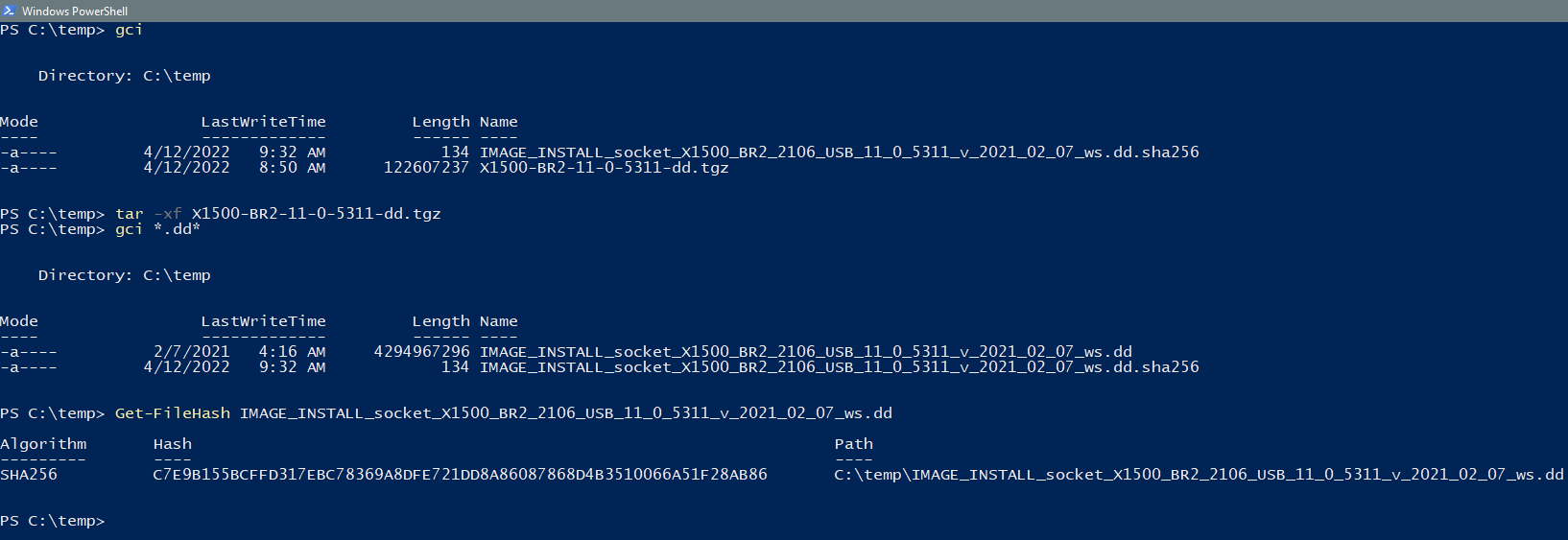

  3. Descomprime la imagen, desde el Powershell elevado en el mismo directorio que ambos archivos, ejecuta tar -xf <nombre-del-archivo>


    Nota: El software de descompresión común (como Winzip, 7zip o Winrar) corromperá la imagen, resultando en un archivo de aproximadamente 135MB de tamaño. Extraer el archivo usando el comando tar del CLI de Windows debería resultar en un archivo de más de 1GB de tamaño.

  4. Asegúrate de copiar el archivo de hash al mismo directorio que el archivo de imagen.
  5. Ejecuta el siguiente comando para comparar el hash de archivo de la imagen del Socket:

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1500_BR2_18960_production_socket_v21.1_20240919_2024_12_12.dd).Hash -eq (gc .\X1500-hash.txt).split()[0]

    El comando devuelve True cuando los hashes son iguales.

  6. Descarga e instala software de imagen de disco, como Win32 Disk Imager.

  7. Escribe la imagen en la unidad USB. (Es posible que necesites mostrar todos los archivos con *.* para ver el archivo DD)

Grabación de la Imagen con macOS

  1. Conecta la unidad USB.

  2. Abre una ventana de terminal.

  3. Identifica la nueva unidad usando el comando diskutil list

  4. Desmonta la unidad identificada usando diskutil unmountDisk <diskN>

    <diskN> es una variable que identificas en el paso anterior, este ejemplo de salida muestra la unidad como disk0:

    diskutil list
    /dev/disk0 (interno, físico)
  5. Descomprime la imagen (haz doble clic en el archivo).

  6. Ejecuta el siguiente comando para comparar el hash de archivo de la imagen del Socket:

    shasum -a 256 <nombre-del-archivo>

    Compara la salida de este comando con el hash verificado mencionado anteriormente.

  7. Ejecuta el siguiente comando: dd if=./<nombre del archivo> of=/dev/diskN bs=16m

    Por ejemplo dd if=./IMAGE_INSTALL_socket_X1500_BR2_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/diskN bs=16m

    ADVERTENCIA: Asegúrate de escribir la imagen en la unidad USB y no en tu disco duro.

Grabación de la Imagen con Linux

  1. Conecta la unidad USB a tu máquina Linux

  2. Identifica el dispositivo USB: /dev/sdb o /dev/sdc.

  3. Descomprime la imagen.

  4. Ejecuta el siguiente comando dd if=./<nombre del archivo> of=/dev/sdX

    Por ejemplo dd if=./IMAGE_INSTALL_socket_X1500_BR2_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/sdX

    Notas:

    • Para versiones compatibles, puedes agregar status=progress al comando dd para ver el estado de la operación de escritura en la USB.

    • Asegúrate de escribir la imagen en la unidad USB y no en tu disco duro.

Instalación de la Imagen en el Socket

Después de preparar la imagen del Socket en la unidad USB, inserta la unidad en el Socket. Cuando el Socket se inicia, instala la imagen y se restablece a la configuración predeterminada de fábrica.

Nota

Nota: Si el Socket se muestra actualmente en la Aplicación de Gestión Cato como asignado a un sitio, desasigna el Socket del sitio (consulta Gestión de Sockets). Luego de que se instale la nueva imagen, puedes asignar el Socket al sitio nuevamente.

Verificación de la Versión del Socket

Después de instalar la imagen del Socket, puedes verificar que el proceso haya sido exitoso utilizando la interfaz web del Socket para verificar la versión del Socket.

Para más información sobre cómo iniciar sesión en la interfaz web del Socket, consulta Acceso a la Interfaz Web del Socket.

Nota

Nota: Si estás iniciando sesión en la interfaz web del Socket localmente después de instalar la imagen del Socket, el nombre de usuario y la contraseña se restablecen a la configuración predeterminada.

Para verificar la versión del Socket:

  1. Inicia sesión en la interfaz web del Socket.

    Puedes usar un cable Ethernet para conectar el puerto LAN2 del Socket X1500 a la computadora.

  2. Navega a la página Acerca de.

  3. Confirma que la Versión sea la misma que el archivo de imagen que descargaste anteriormente.

    El siguiente ejemplo muestra la versión para un Socket X1500 con versión de Socket 17.x:
