Cómo restablecer un Socket X1700 (Unidad USB)

Este artículo explica cómo restablecer un Socket X1700 a la imagen de fábrica utilizando una unidad USB.

Nota

¡ADVERTENCIA! Cato tiene dos modelos de hardware de Sockets certificados para sitios X1700 (X1700 y X1700B). Asegúrese de identificar el modelo exacto de Socket antes de instalar la imagen en el Socket.

Para obtener más información sobre los dos modelos de Sockets X1700, consulte Descripción general de Reimaging Cato Sockets.

Identificación del Puerto USB en el Socket X1700

El Socket X1700 tiene dos puertos USB en el panel frontal, use el puerto USB2 en el Socket X1700 para instalar una imagen. Este es el puerto que puede usar para reimaginar el Socket X1700 con una unidad USB.

  1. Puerto USB1 - No usar para reimaginar el Socket X1700

  2. Puerto USB2 - Puede usar unidades flash USB 2.0 para reimaginar el Socket X1700 con el puerto USB2 (Usar una unidad flash USB 3.0 causará problemas durante el proceso de instalación)

Restablecer el Socket a la Configuración y Versión Predeterminadas de Fábrica

Restablecer el Socket con Complementos

Para Sockets X1700 y X1700B con módulos complementarios, debe retirar los módulos durante todo el proceso de reimaging.

Después de que el Socket se inicie correctamente, vuelva a insertar el módulo complementario en el Socket.

Preparación de la Imagen del Socket

  1. Descargue el archivo de imagen

    Para más información sobre cómo obtener el archivo de imagen, consulte Archivos de imagen de Socket y vSocket.

  2. Descomprima la imagen (consulte las instrucciones a continuación).

  3. Obtenga una unidad USB de al menos 8GB. Si es necesario formatear la unidad USB, use el formato exFAT o FAT32. Al usar el formato FAT32, la unidad USB no debe ser mayor a 32GB.

Grabar la Imagen en la Unidad USB

Esta sección explica cómo grabar la imagen del Socket en la unidad USB para Windows, macOS y Linux.

Después de descomprimir la imagen, compare el hash del archivo de imagen DD descomprimido con el hash de archivo verificado y correcto de Cato. Esto confirma la integridad de la imagen del disco antes de escribir el firmware del Socket en el disco duro.

  • Se adjunta un archivo con el hash verificado a este artículo

  • Guarde el archivo en el mismo directorio que la imagen de disco descomprimida

Nota

IMPORTANTE: Debe usar el puerto USB2 para instalar la imagen en el Socket X1700. No se puede instalar la imagen con el puerto USB1.

Grabar la Imagen con Windows

  1. Conecte la unidad USB a su dispositivo Windows.

  2. Mueva los archivos de imagen y hash descargados al mismo directorio, por ejemplo c:\Cato

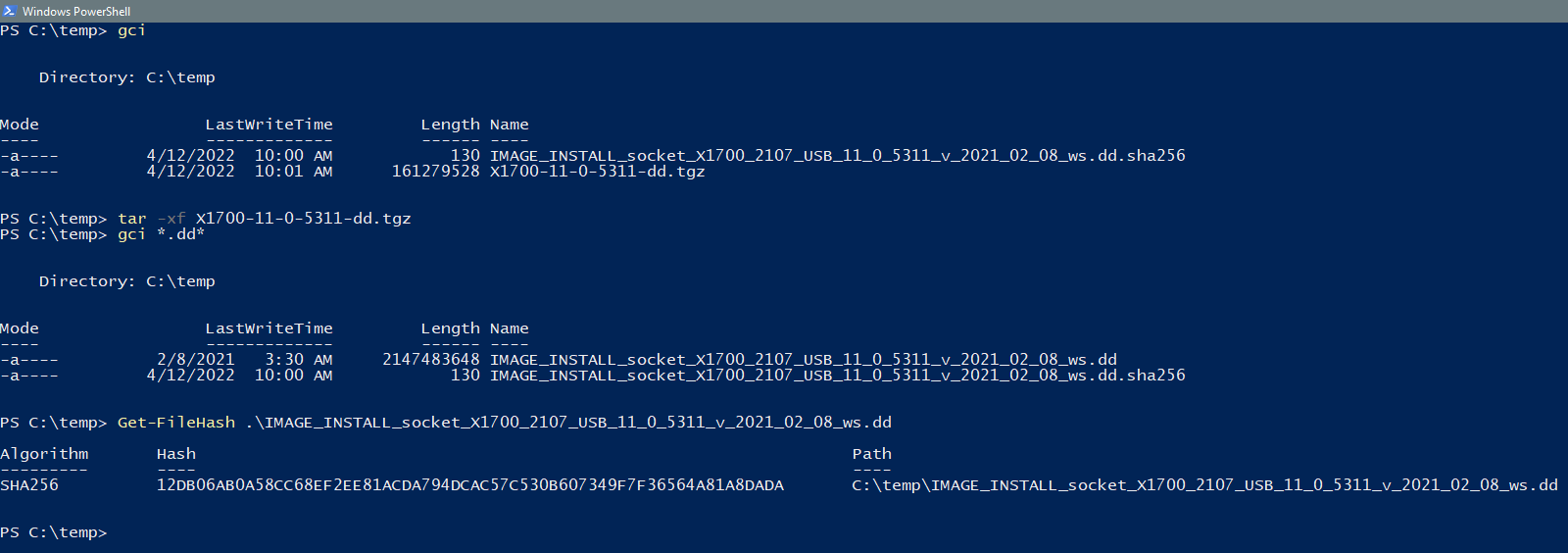

  3. Descomprima la imagen, desde el Powershell elevado en el mismo directorio que ambos archivos, ejecute tar -xf <archivo-nombre>x1700_untar_image.png

    Nota: El software común de descompresión (como Winzip, 7zip o Winrar) corromperá la imagen, resultando en un archivo de ~135MB. Extraer el archivo usando el comando Windows CLI tar debería resultar en un archivo de más de 1GB.

  4. Asegúrese de colocar el archivo hash en el mismo directorio que el archivo de imagen.
  5. Ejecute el siguiente comando para comparar el hash del archivo de imagen del Socket:

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1700_18960_production_socket_v21.1_20240919_2024_12_12.dd).Hash -eq (gc .\X1700-hash.txt).split()[0]

    El comando devuelve Verdadero cuando los hashes son iguales.

  6. Descargue e instale software de imagen de disco, como Win32 Disk Imager.

  7. Escriba la imagen en la unidad USB. (Puede que necesite mostrar todos los archivos con *.* para ver el archivo DD)

Grabar la Imagen con macOS

  1. Conecte la unidad USB.

  2. Abra una ventana de terminal.

  3. Identifique la nueva unidad usando el comando diskutil list

  4. Desmonte la unidad identificada usando diskutil unmountDisk <diskN>

  5. Descomprima la imagen (haga doble clic en el archivo).

  6. Ejecute el siguiente comando para comparar el hash del archivo de imagen del Socket:

    shasum -a 256 <archivo-nombre>

    Compare la salida de este comando con el hash verificado arriba.

  7. Ejecute el siguiente comando para escribir el archivo de imagen en el USB:

    dd if=./IMAGE_INSTALL_socket_X1700_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/diskN bs=16m

    Notas:

    • Para las versiones compatibles, puede agregar status=progress al comando dd para ver el estado de la operación de escritura a USB.

    • Asegúrese de escribir la imagen en la unidad USB y no en su disco duro.

Grabar la Imagen con Linux

  1. Conecte la unidad USB a su máquina Linux

  2. Identifique qué dispositivo es su USB /dev/sdb o /dev/sdc

  3. Descomprima la imagen.

  4. Ejecute el siguiente comando para escribir el archivo de imagen en el USB

    dd if=./IMAGE_INSTALL_socket_X1700_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/sdX

    Notas:

    • Para las versiones compatibles, puede agregar status=progress al comando dd para ver el estado de la operación de escritura a USB.

    • Asegúrese de escribir la imagen en la unidad USB y no en su disco duro.

Instalación de la Imagen en el Socket X1700

Después de preparar la imagen del Socket en la unidad USB, inserte la unidad en el Socket. Cuando el Socket se inicia, instala la imagen y se restablece a la configuración predeterminada de fábrica.

Nota

Nota: Si el Socket actualmente se muestra en la Aplicación de Gestión de Cato como asignado a un sitio, desasigne el Socket del sitio (consulte Gestión de Sockets). Luego, después de que la nueva imagen esté instalada, puede asignar el Socket al sitio nuevamente.

Para instalar la imagen en un Socket X1700:

  1. Apague el Socket X1700.

  2. Para Sockets con módulos complementarios, retire todo el módulo del Socket.

  3. Inserte la unidad flash USB que preparó en la sección 2 en el puerto USB2.

  4. Encienda el Socket X1700.

  5. La instalación comienza al iniciar el X1700, debería durar alrededor de 1,5-2 minutos dependiendo de la velocidad de la unidad flash USB.

  6. Después de que se complete la instalación, el X1700 se apagará automáticamente. Así que cuando el Socket se apague, la nueva imagen estará instalada en el Socket.

  7. Retire la unidad flash USB del Socket.

  8. ¡IMPORTANTE! Desconecte el cable de alimentación y luego conéctelo de nuevo para encender el Socket.

  9. Para Sockets con módulos complementarios, vuelva a insertar el módulo en el Socket.

Verificación de la Versión del Socket

Después de instalar la imagen del Socket, puede verificar que el proceso haya tenido éxito utilizando la interfaz web del Socket para verificar la versión del Socket.

Para más información sobre cómo iniciar sesión en la interfaz web del Socket, consulte Acceso a la Interfaz Web del Socket.

Nota: Si está iniciando sesión en la interfaz web del Socket localmente después de instalar la imagen del Socket, el nombre de usuario y la contraseña de inicio de sesión se restablecen a los valores predeterminados.

Para verificar la versión del Socket:

  1. Inicie sesión en la interfaz web del Socket.

    Puede usar un cable Ethernet para conectar el puerto 8 del Socket X1700 a la computadora.

  2. Vaya a la página Acerca de.

  3. Confirme que la Versión es la misma que el archivo de imagen que descargó arriba.
