Los clientes pueden usar Sockets de Cato para integrar completamente las redes MPLS existentes con Cato. Los Sockets proporcionan capacidades de redes avanzadas para gestionar el tráfico WAN entre sus sitios a través de Cato Cloud y la red MPLS.
El Socket envía el tráfico WAN Alternativo al router PE (Provider Edge) de MPLS que luego reenvía el tráfico a través del núcleo MPLS hasta el destino. El proveedor de MPLS es responsable de transferir los datos y permitir una conexión directa entre los nodos de la red.

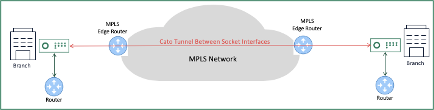

El siguiente diagrama muestra un ejemplo de implementación de sitio a sitio de dos Sockets de Cato conectados a través de una red MPLS:
Nota
Nota: El Alt. El túnel WAN usa el puerto UDP 20049 para enviar tráfico.
Cuando integre Alt. El tráfico WAN en un sitio con un Socket de Cato, debe aplicar las siguientes configuraciones:
-
Configure la interfaz WAN del Socket para gestionar solo el tráfico Alt. Tráfico WAN. Cuando configure el Alt. Interfaz WAN, la interfaz se utiliza solo para el transporte Alt. Transporte WAN.
-
Cree o edite reglas de red para gestionar el tráfico a través del enlace Alt. Enlace WAN.
Cato distingue entre dos tipos de redes Alt. Redes WAN, Sockets en las mismas (Capa-2) o diferentes (Capa-3) subredes. Use la Aplicación de Gestión de Cato para seleccionar la red Alt. Red WAN y enlace de destino correctos para el Socket. La única diferencia entre las opciones Alt. Opciones WAN de Capa-2 y Alt. Opciones WAN de Capa-3, es la dirección IP origen que el Socket utiliza para el transporte.
Red WAN Alternativa (Capa-2)
Cuando necesite que los sitios del Socket estén en la misma subred de red, establezca el destino del enlace en Red WAN Alternativa (Capa-2). El Socket utiliza la dirección IP origen y la dirección IP del Gateway en el Alt. Configuraciones de enlace WAN para enrutar el tráfico al destino.
Sockets en Alta Disponibilidad Conectados a Alt. Red WAN
En el modo HA del Socket, tanto los Sockets principales como secundarios utilizan una única dirección MAC lógica. La dirección MAC lógica se define por un valor fijo seguido por el Alt. ID de interfaz de red WAN.
Utilice los siguientes requisitos para los Sockets en HA en Alt. Configuración WAN:
1. Tanto los Sockets primarios como secundarios en el mismo sitio, deben conectarse con las mismas interfaces de red al Alt. Red WAN
2. Los Sockets en HA en diferentes sitios deben conectarse al Alt. Red WAN, utilizando diferentes interfaces de red
Por ejemplo:
-
En el sitio1: los Sockets primario y secundario están conectados a la interfaz de red #2 (dirección MAC AA-BB-CC-DD-EE-02)
-
En el sitio2: los Sockets primario y secundario están conectados a la interfaz de red #3 (dirección MAC AA-BB-CC-DD-EE-03)
Nota
Nota: el número de sitios HA que pueden conectarse a la misma red MPLS está limitado al número de interfaces de red en el Socket.
En caso de que desee cambiar este comportamiento, comuníquese con el soporte de Cato.
Red WAN Alternativa (A lt. Capa-3 WAN)
Cuando necesite proporcionar conectividad WAN para Sockets que están en diferentes redes, utilice la opción de destino Red WAN Alternativa (Alt. Capa-3 WAN) para el enlace. El Socket utiliza la dirección IP del Gateway del rango nativo de LAN 01 (Red > Sitios > {Site Name} > Configuración del sitio > Redes) como dirección IP origen para enrutar el tráfico al destino.

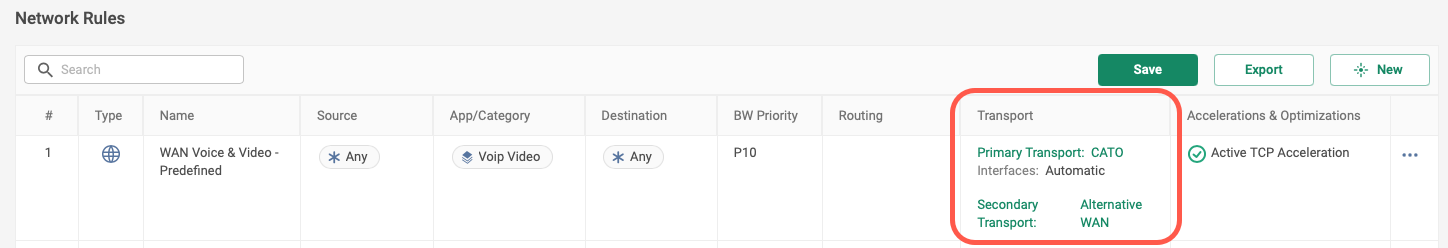

Después de configurar el Socket para el tráfico Alt. Tráfico WAN, cree reglas de red para designar los tipos de tráfico que utilizan este enlace. El siguiente ejemplo muestra una regla de red que proporciona redundancia Alt. WAN para el tráfico de video VoIP WAN. Si Cato Cloud no está disponible, el tráfico que regresa a la red MPLS a través del enlace Alt. Enlace WAN.
Esta regla de red WAN es solo para la categoría de video VoIP, y es de cualquier fuente a cualquier destino. Configure las opciones de Transporte para definir el comportamiento de fallback: la opción de transporte primaria es Cloud de Cato y la secundaria es el enlace Alt. Enlace WAN.
El Socket de Cato admite completamente el envío de tráfico WAN a través de enlaces Alt. Enlaces WAN para un sitio. Veamos más a fondo cómo los Sockets envían tráfico Alt. Tráfico WAN.
Cuando un Socket se conecta a la red privada MPLS, crea un túnel cifrado basado en UDP para transferir los datos entre los Sockets. Luego, el router de borde MPLS identifica la conexión Socket y añade la dirección IP del Socket a su tabla de enrutamiento, utilizando los VRFs (Virtual Routing and Forwarding).
El Socket encapsula el tráfico añadiendo encabezados propietarios a los paquetes. Estos encabezados ayudan a medir las métricas de calidad para el tráfico y contienen las direcciones IP de origen y destino del Socket. Estos encabezados son sondas integradas que monitorizan la alcanzabilidad y la calidad del enlace (pérdida de paquetes, latencia y jitter).
Para situaciones donde esté desplegando un nuevo Socket en un sitio y otros sitios en su red no están aprovisionados con Sockets, el nuevo Socket no puede comunicarse con los otros sitios. La función de Despliegue Gradual del Socket permite al nuevo Socket enviar tráfico WAN desconocido sobre la red MPLS.
Cuando esta función está habilitada, el Socket entra en modo de despliegue y asume que cualquier espacio de red RFC1918 (que no sea parte explícita de un sitio Cato) existe en el espacio de red WAN Alternativa. Espacio de red WAN Alternativa. Cuando llegan paquetes con una dirección IP de destino privada desconocida al enlace LAN1 del Socket, el Socket envía estos paquetes a través del enlace Alt. Enlace WAN. Los paquetes llegan al router de borde MPLS, que luego enruta el tráfico sobre la red MPLS hacia el destino.
Para habilitar el Despliegue Gradual del Socket para un sitio en su cuenta, contacte Soporte de Cato.
La Aplicación de Gestión de Cato proporciona múltiples capacidades analíticas para monitorizar y analizar. Tráfico de WAN Alternativa en su sitio.
La ventana de análisis en tiempo real muestra las estadísticas de transporte y QoS. Seleccione el transporte Alt. Transporte WAN para ver las estadísticas en tiempo real del enlace Alt. Enlace WAN en su sitio. Para más información sobre análisis en tiempo real, vea Analizando Datos para un Sitio en Tiempo Real.
La ventana del Analizador de Prioridades le permite analizar los datos de QoS y PBR. Proporciona una mejor visibilidad del uso de ancho de banda sobre los diferentes enlaces de red incluyendo el Alt. WAN. Para más información sobre el analizador de prioridades, vea Analizando QoS y Gestión de BW para un Sitio.
