Asignación de una IP estática a un Socket

Este artículo explica cómo usar el Socket WebUI de un Socket Cato para configurar un puerto WAN orientado a Internet con una dirección IP estática.

Conectando el Socket a Internet por primera vez

Si es la primera vez que el Socket se conecta a Internet pública y al Cato Cloud, use una computadora para conectarse al Socket WebUI local de un Socket Cato usando la IP de gestión por defecto, 169.254.100.1.

Para más información sobre el uso del Socket WebUI, consulte Uso del Socket WebUI.

Requisitos Previos

Cuando esté asignando una IP estática a un Socket para la conexión inicial a Internet, necesita conectar físicamente un cable Ethernet entre el Socket y una computadora local.

Socket X1500 - Iniciando sesión localmente en Socket WebUI

Inicie sesión en el Socket WebUI X1500 usando la dirección IP de gestión por defecto 169.254.100.1.

Para iniciar sesión en la Interfaz Web del Socket X1500 localmente:

  1. Utilice un cable Ethernet para conectar una interfaz desde la computadora al puerto 2 (LAN2) en el Socket.

  2. Configure la interfaz de la computadora con una dirección IP estática que esté en la misma subred que la interfaz de puerto 2 (LAN2), por ejemplo:

    • Dirección IP de la computadora: 169.254.100.2
    • Máscara de red de la computadora: 255.255.0.0

    También puede usar el adaptador Ethernet en la computadora en modo cliente DHCP. La computadora recibirá automáticamente una dirección IP dentro del rango de red: 169.254.0.0/24.

  3. Desde un navegador de Internet, vaya a https://169.254.100.1.

  4. Ingrese las credenciales de inicio de sesión por defecto:

    • Nombre de usuario: admin
    • Contraseña: admin

  5. Cambie la contraseña para el Socket WebUI, en la nueva ventana, ingrese la contraseña por defecto admin, y luego ingrese una nueva contraseña compleja.

    Estás conectado a la Interfaz Web del Socket, continúa con el paso 2 abajo, Asignando una IP Estática a la Interfaz WAN del Socket.

Socket X1600 - Iniciando sesión localmente en Socket WebUI

Inicie sesión en el Socket WebUI X1600 o X1600 LTE usando la dirección IP de gestión por defecto 169.254.100.1.

Para iniciar sesión en la Interfaz Web del Socket X1600 localmente:

  1. Utilice un cable Ethernet para conectar una interfaz desde la computadora al puerto 8 en el Socket.

  2. Configure la interfaz de la computadora con una dirección IP estática que esté en la misma subred que la interfaz de puerto 8, por ejemplo:

    • Dirección IP de la computadora: 169.254.100.2
    • Máscara de red de la computadora: 255.255.0.0

    También puede usar el adaptador Ethernet en la computadora en modo cliente DHCP. La computadora recibirá automáticamente una dirección IP dentro del rango de red: 169.254.0.0/24.

  3. Desde un navegador de Internet, vaya a https://169.254.100.1.

  4. Ingrese las credenciales de inicio de sesión por defecto:

    • Nombre de usuario: admin
    • Contraseña: admin

  5. Cambie la contraseña para el Socket WebUI, en la nueva ventana, ingrese la contraseña por defecto admin, y luego ingrese una nueva contraseña compleja.

    Estás conectado a la Interfaz Web del Socket, continúa con el paso 2 abajo, Asignando una IP Estática a la Interfaz WAN del Socket.

Socket X1700 - Iniciando sesión localmente en Socket WebUI

Inicie sesión en el Socket WebUI X1700 usando la dirección IP de gestión por defecto 169.254.100.1.

Para iniciar sesión en la Interfaz Web del Socket X1700 localmente:

  1. Utilice un cable Ethernet para conectar una interfaz desde la computadora al Puerto de Gestión en el Socket.

  2. Configure la interfaz de la computadora con una dirección IP estática que esté en la misma subred que el Puerto de Gestión, por ejemplo:

    • Dirección IP de la computadora: 169.254.100.2
    • Máscara de red de la computadora: 255.255.0.0

    También puede usar el adaptador Ethernet en la computadora en modo cliente DHCP. La computadora recibirá automáticamente una dirección IP dentro del rango de red: 169.254.0.0/24.

  3. Desde un navegador de Internet, vaya a https://169.254.100.1.

  4. Ingrese las credenciales de inicio de sesión por defecto:

    • Nombre de usuario: admin
    • Contraseña: admin

  5. Cambie la contraseña para el Socket WebUI, en la nueva ventana, ingrese la contraseña por defecto admin, y luego ingrese una nueva contraseña compleja.

    Estás conectado a la Interfaz Web del Socket, continúa con el paso 2 abajo, Asignando una IP Estática a la Interfaz WAN del Socket.

Asignación de una IP estática a la interfaz WAN del Socket

Si ya ha iniciado sesión en el Socket WebUI, comience con el paso 2 a continuación.

Para asignar una IP Estática a la interfaz WAN del Socket:

  1. Desde la página Hogar > Topología, seleccione el sitio y en la sección Tomas de Sitio, haga clic en Interfaz Web del Socket.
  2. Haga clic en la pestaña Configuraciones de Red.
  3. Desde la interfaz WAN que está conectada al Internet público, seleccione la opción Dirección Estática.

  4. Ingrese la configuración de dirección IP para la interfaz WAN.

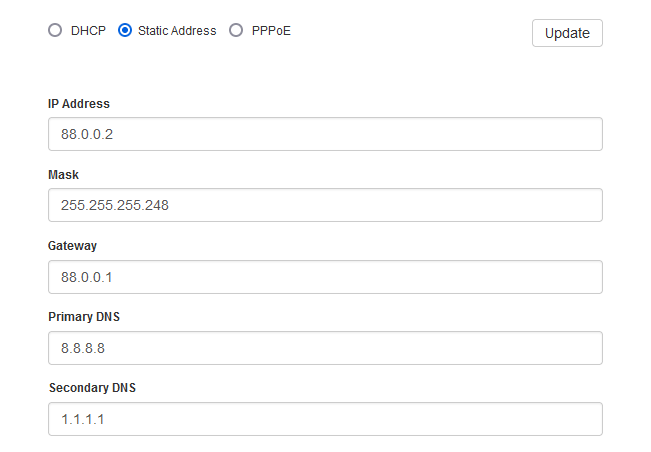

    La siguiente captura de pantalla muestra un ejemplo de dirección IP estática para la interfaz WAN1 en un Socket X1500:


    El ejemplo anterior muestra estas configuraciones:

    • Dirección IP: 88.0.0.2
    • Máscara: 255.255.255.248
    • Puerta de enlace: 88.0.0.1
    • DNS Primario: 8.8.8.8
    • DNS Secundario: 1.1.1.1
  5. Haz clic en Actualizar. La dirección IP estática está asignada a la interfaz WAN del Socket.
