Cómo ejecutar un Socket X1500 usando una unidad flash USB

Visión general

Los Sockets X1500 tienen una tarjeta SD interna que se utiliza para contener el Sistema Operativo. En caso de que falle una tarjeta SD, y no haya repuestos disponibles, es posible ejecutar el Socket usando una unidad flash USB mientras se espera un reemplazo.

Este artículo describe el proceso de preparación, instalación y uso de una unidad flash USB utilizando un escritorio Windows.

Entorno

Materiales Requeridos

  • Computadora Windows con al menos un puerto USB-A disponible

  • DiskGenius u otro software de formateo de discos que soporte Ext2

  • Win32 Disk Imager u otro software de creación de imágenes de disco

  • Dos unidades flash USB

    • Unidad flash USB de 8+GB

    • Unidad flash USB de 16+GB

  • Destornillador Phillips

  • (opcional) Cable serial

Instrucciones

Preparación de las Unidades USB

  1. El primer paso requerido es preparar una unidad USB de 8GB+ con la Imagen del Socket. Esto se usará en un paso posterior. Por favor, complete el proceso detallado en el siguiente artículo:

  2. El siguiente paso es formatear su segunda unidad flash USB (16+ GB USB flash) a un tipo de archivo Ext2.

    a. Conecte la unidad flash de 16+ GB a la computadora.

    b. Ejecute DiskGenius.

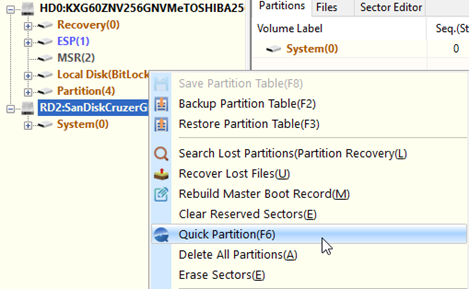

    c. Haga clic con el botón derecho en la unidad flash USB y seleccione Partición Rápida(F6).

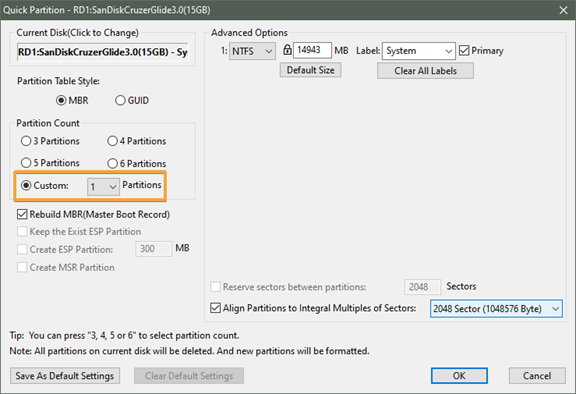

    d. Bajo Cuenta de Partición, seleccione Personalizado: y 1 al lado de Particiones.

    e. Haga clic en OK.

    f. Si recibe una advertencia de que la unidad flash USB ya tiene particiones, haga clic en Sí para eliminar las particiones existentes.

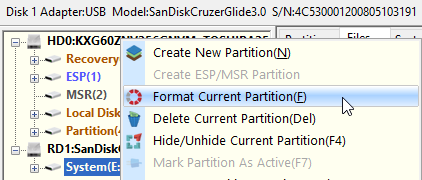

    g. Haga clic con el botón derecho en la nueva partición bajo la unidad flash USB y seleccione Formatear Partición Actual(F).

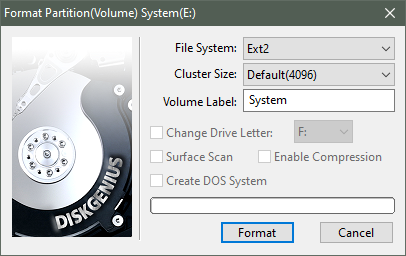

    h. Seleccione Ext2 para Sistema de Archivos y haga clic en Formatear.

    i. Haga clic en Sí en el aviso.

    j. Haga clic con el botón derecho en la unidad flash USB y seleccione Expulsar Disco de Forma Segura(J).

    k. Retire la unidad flash USB de su computadora y déjela a un lado.

Preparación del Socket

Ahora que las unidades USB están listas para su uso, es hora de preparar el Socket para su uso.

  1. Desconecte el cable de alimentación del Socket.

  2. Usando un destornillador Phillips, retire los tres tornillos que aseguran la tapa del Socket a la carcasa. Hay un tornillo en cada lado del Socket y un tornillo en la parte inferior.

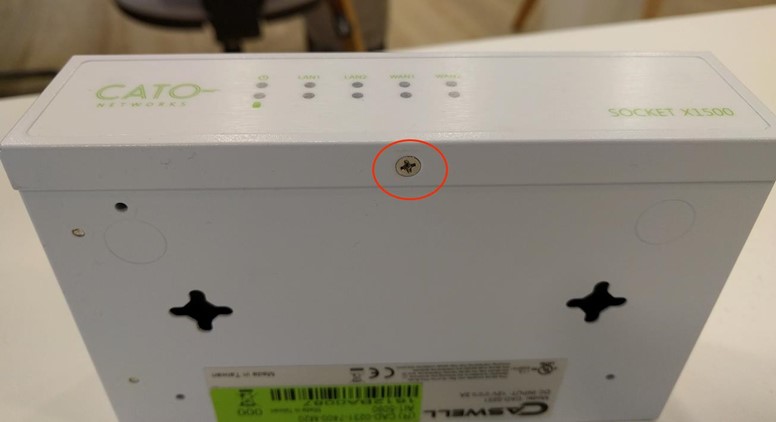

    Tornillo inferior:

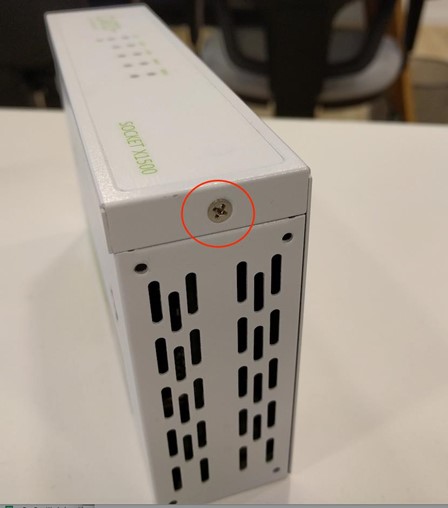

    Tornillo lateral (x2):

  3. Retire la tapa deslizándola hacia el frente del Socket.

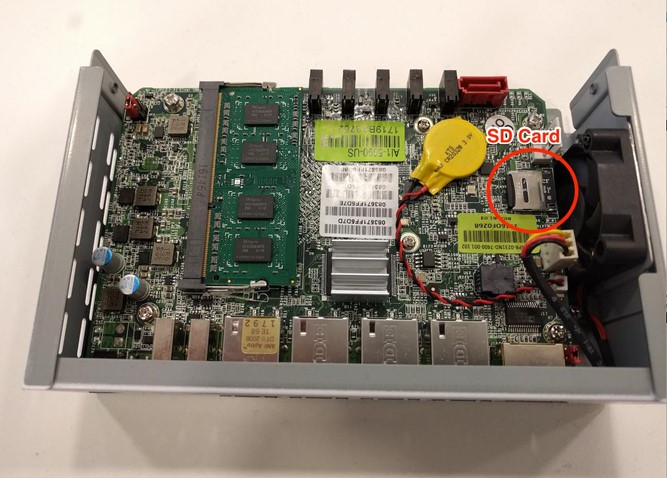

  4. Localice la tarjeta SD al lado del ventilador en el lateral del Socket.

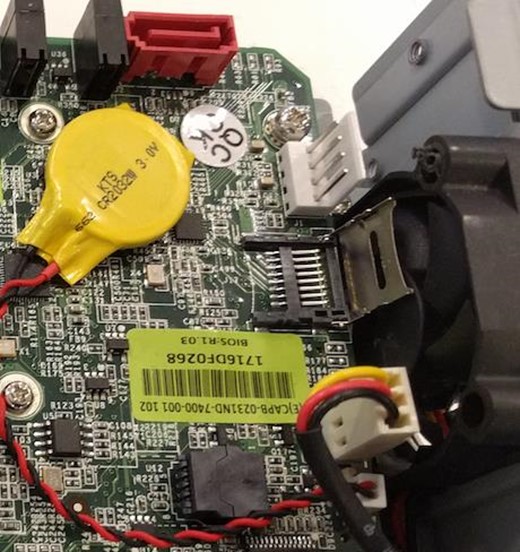

  5. Deslice la cubierta metálica de la tarjeta SD hacia el ventilador para desbloquearla.

  6. Levante la cubierta y retire la tarjeta SD.

  7. Baje la cubierta (sin la tarjeta SD insertada) y deslícela fuera del ventilador para bloquearla.

  8. Deslice la tapa sobre la parte frontal de la caja del Socket.

  9. Asegure los tres tornillos que sujetan la tapa a la caja.

Implementación de la Unidad Flash USB

Ahora que las unidades USB han sido preparadas, y el Socket está listo. El siguiente paso es implementar la unidad flash USB para ser utilizada como anfitrión del Sistema Operativo del Socket.

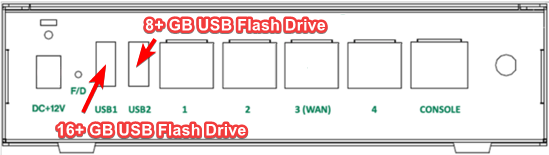

  1. Conecte la unidad flash USB de 8+ GB en el puerto USB ubicado a la derecha, visto desde la parte trasera. Esto se conoce como USB2 en Sockets más nuevos.

  2. Conecte la unidad flash USB de 16+ GB en el puerto USB izquierdo visto desde la parte trasera (USB1 en Sockets más nuevos).

  3. (Opcional) Conecte un cable serial al puerto de consola del Socket y a su computadora y use un terminal para monitorear la secuencia de arranque. Ajuste la velocidad a 115200 baudios.

  4. Conecte el cable de alimentación al Socket.

  5. El Socket escribirá la imagen X1500 desde la unidad flash USB de 8 GB a la unidad flash USB de 16+ GB.

    a. Si el proceso se completa exitosamente, el Socket se apagará automáticamente alrededor de uno a dos minutos después del inicio.

    b. Si un cable serial está conectado al Socket, la siguiente salida se mostrará en el terminal cuando el proceso se complete:

    La instalación del OS está hecha
[   59.996128] udevd[1874]: iniciando versión 3.2.4
[   60.005390] udevd[1875]: iniciando eudev-3.2.4
[   63.287620] Iniciando demonio cron
[   63.295729] OK
[   63.353904] Comando de arranque: x1500_install, salir
[   66.075231] Parando servicio de socket X1500
[   66.091761] Parando demonio cron
[   66.103955] OK
[   66.184215] Hecho
[   66.206945] Parando configuración de arranque X1500
[   66.226141] Hecho
[   69.657242] ACPI: Preparándose para entrar en estado de suspensión del sistema S5
[   69.662978] reiniciar: Apagar
[ 972586] La instalación del OS está hecha

  6. Cuando se complete, retire la unidad flash USB de 8+ GB del puerto USB derecho (USB2).

  7. Desconecte el cable de alimentación del Socket y vuelva a conectarlo. El Socket iniciará normalmente desde la unidad flash USB en el puerto USB izquierdo (USB1).

  8. El Socket ahora es completamente funcional con la configuración de fábrica por defecto.

    a. Si es necesario, acceda a la interfaz de usuario del Socket para configurar direcciones de IP WAN estáticas. Descargue la Guía de Hardware del Socket X1500 para obtener instrucciones.

    b. Si el Socket no logra conectarse a la Cato Cloud, desasigne el socket de CC2 y vuelva a asignarlo.

Nota

Si necesita repetir este procedimiento en el mismo Socket, retire todas las unidades flash USB y reinicie el Socket para limpiar la memoria del USB de arranque antes de continuar.
