Cómo restablecer un Socket X1700C (Unidad USB)

Este artículo explica cómo restablecer un Socket X1700C a la imagen de fábrica utilizando una unidad USB.

Nota

¡ADVERTENCIA! Cato tiene 3 modelos de hardware de Socket certificados para sitios X1700 (X1700A, X1700B y X1700C). Asegúrese de identificar el modelo exacto de Socket antes de instalar la imagen en el Socket.

Para más información sobre los modelos de Socket X1700, consulte Resumen de la Reimaginación de Sockets Cato.

Identificando los puertos USB en el Socket X1700C

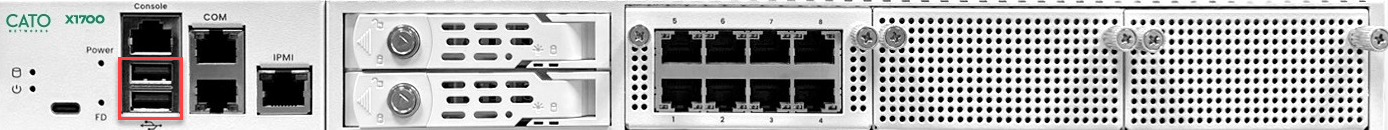

El panel frontal del Socket X1700C tiene dos puertos USB en su frente: puede utilizar cualquier puerto para instalar una imagen usando una unidad USB. Puede usar unidades USB 2.0 o USB 3.0. Estos son los puertos USB del panel frontal del Socket X1700C.

Puertos USB X1700C.png

Restableciendo el Socket a la configuración y versión predeterminadas de fábrica

Este es un resumen de alto nivel de los pasos para restablecer un Socket a la imagen de fábrica utilizando una unidad USB.

  1. Prepare la imagen: descárguela y descomprímala.
  2. Grabe la imagen en la unidad USB.
  3. Instale la imagen en el Socket.

Restableciendo el Socket con complementos

Para Sockets X1700C con módulos complementarios, debe quitar los módulos durante el proceso completo de reimaginación.

Después de que el Socket arranque con éxito, vuelva a insertar el módulo complementario en el Socket.

Preparando la Imagen del Socket

  1. Descargue el archivo de imagen.

    Para obtener más información sobre cómo obtener el archivo de imagen, consulte Archivos de Imagen de Socket y vSocket.

  2. Descomprimir la imagen (ver instrucciones abajo).
  3. Obtenga una unidad USB con al menos 8GB. Si es necesario formatear la unidad USB, use el formato exFAT o FAT32. Al utilizar el formato FAT32, la unidad USB no debe ser mayor de 32GB.

Grabación de la Imagen en la Unidad USB

Esta sección explica cómo grabar la imagen del Socket en la unidad USB para Windows, macOS y Linux.

Después de descomprimir la imagen, compare el hash del archivo de imagen DD descomprimido con el hash de archivo verificado de Cato. Esto confirma la integridad de la imagen del disco antes de escribir el firmware del Socket en el disco duro.

  • Un archivo con el hash verificado está adjunto a este artículo.
  • Guarde el archivo en el mismo directorio que la imagen del disco descomprimida.

Grabación de la Imagen con Windows

  1. Conecte la unidad USB a su dispositivo Windows.

  2. Descomprima la imagen: desde el Powershell elevado en el mismo directorio que ambos archivos, ejecute tar -xf <archive-filename>

    Nota

    Nota: El software de descompresión común (como Winzip, 7zip o Winrar) corromperá la imagen, resultando en un archivo de aproximadamente 135MB de tamaño. Extraer el archivo usando el comando tar en el CLI de Windows debería dar como resultado un archivo de tamaño mayor a 1GB.

  3. Asegúrese de colocar el archivo hash en el mismo directorio que el archivo de imagen.

  4. Ejecute el siguiente comando para comparar el hash del archivo de la imagen de Socket:

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1700C_20970_production_socket_v25.0_20250914_2025_11_14.dd).Hash -eq (gc .\X1700C-hash.txt).split()[0]

    El comando devuelve True cuando los hashes son iguales.

  5. Descargue e instale el software de imager de disco, como Win32 Disk Imager.
  6. Escriba la imagen en la unidad USB. (Es posible que necesite mostrar todos los archivos con *.* para ver el archivo DD)

Grabación de la Imagen con macOS

  1. Conecte la unidad USB.
  2. Abra una ventana de terminal.
  3. Identifique la nueva unidad usando el comando diskutil list
  4. Desmonte la unidad identificada usando diskutil unmountDisk <diskN>
  5. Descomprimir la imagen (doble clic en el archivo).

  6. Ejecute el siguiente comando para comparar el hash del archivo de imagen de Socket:

    shasum -a 256 <archive-filename>

    Compare la salida de este comando con el hash adjunto a este artículo.

  7. Ejecute el siguiente comando para escribir la imagen en la unidad USB:

    dd if=./IMAGE_INSTALL_socket_X1700C_20970_production_socket_v25.0_20250914_2025_11_14.dd of=/dev/diskN bs=16m

    Notas:

    • Para las versiones compatibles, puede agregar status=progress al comando dd para ver el estado de la operación de escritura en USB.
    • Asegúrese de escribir la imagen en la unidad USB y no en su disco duro.

Grabación de la Imagen con Linux

  1. Conecte la unidad USB a su máquina Linux.
  2. Identifique qué dispositivo es su USB /dev/sdb o /dev/sdc
  3. Descomprimir la imagen.

  4. Ejecute el siguiente comando para ver el hash del archivo de imagen:

    shasum -a 256 /<ruta al archivo>/<nombre de archivo de imagen>
  5. Compare la salida del comando con el hash adjunto a este artículo.

  6. Ejecute el siguiente comando para escribir la imagen en el USB:

    dd if=./IMAGE_INSTALL_socket_X1700C_20970_production_socket_v25.0_20250914_2025_11_14.dd of=/dev/sdX

    Notas:

    • Para las versiones compatibles, puede agregar status=progress al comando dd para ver el estado de la operación de escritura en USB.
    • Asegúrese de escribir la imagen en la unidad USB y no en su disco duro.

Instalación de la Imagen en el Socket X1700C

Después de preparar la imagen del Socket en la unidad USB, inserte la unidad en el Socket. Cuando el Socket arranque, instalará la imagen y se restablecerá a la configuración predeterminada de fábrica.

Nota

Nota: Si el Socket se muestra actualmente en la aplicación de gestión Cato como asignado a un sitio, desasigne el Socket del sitio (ver Gestión de Sockets). Luego, después de que la nueva imagen esté instalada, puede asignar el Socket al sitio nuevamente.

Para instalar la imagen en un Socket X1700C:

  1. Apague el Socket X1700C.
  2. Para Sockets con módulos complementarios, retire todos los módulos del Socket.
  3. Inserte la unidad flash USB que preparó en la sección 2 en un puerto USB.
  4. Encienda el Socket X1700C.
  5. La instalación comienza al arrancar el X1700C, debería durar aproximadamente 5 minutos, dependiendo de la velocidad de la unidad flash USB.
  6. Después de completar la instalación, el X1700C se apagará automáticamente, por lo que cuando el Socket se apague, la nueva imagen estará instalada en el Socket.
  7. Retire la unidad flash USB del Socket.
  8. ¡IMPORTANTE! Desconecte el cable de alimentación y luego vuelva a conectarlo para encender el Socket.

  9. Para Sockets con módulos complementarios, haga lo siguiente:

    1. Apague el Socket e inserte el módulo.
    2. Encienda el Socket X1700C.

Verificación de la Versión del Socket

Después de instalar la imagen del Socket, puede verificar que el proceso haya sido exitoso utilizando el WebUI del Socket para verificar la versión del Socket.

Para más información sobre cómo iniciar sesión en el WebUI del Socket, consulte Accediendo al Socket WebUI.

Nota

Nota: Si está iniciando sesión en el WebUI del Socket localmente después de instalar la imagen del Socket, el nombre de usuario y la contraseña de inicio de sesión se restablecen a la configuración predeterminada.

Para verificar la versión del Socket localmente:

  1. Inicie sesión en el WebUI del Socket.

    Puede usar un cable Ethernet para conectar el puerto MGMT en el Socket X1700C a la computadora.

  2. Navegue a la página Acerca de.
  3. Confirme que la Versión es la misma que el archivo de imagen que descargó arriba.
