Cómo restablecer un Socket X1500C (Unidad USB)

Este artículo explica cómo restablecer un Socket X1500C a la imagen de fábrica utilizando una unidad USB.

Nota

¡ADVERTENCIA! Cato tiene 3 modelos de hardware de Socket certificados para sitios X1500 (X1500A, X1500B y X1500C). Asegúrese de identificar el modelo exacto de Socket antes de instalar la imagen en el Socket. Instalar la imagen para el modelo incorrecto puede hacer que el Socket deje de funcionar.

Para más información sobre los modelos de Socket X1500, consulte Resumen de la Reimaginación de Sockets Cato.

Identificando los puertos USB en el Socket X1500C

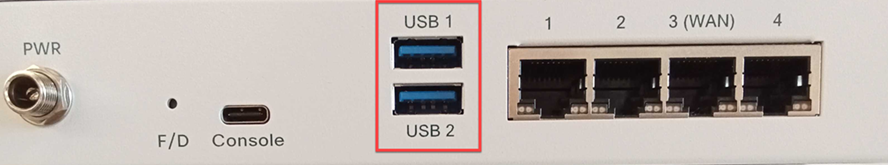

El panel frontal del Socket X1500C tiene dos puertos USB en el panel trasero, puede utilizar cualquiera para instalar una imagen usando una unidad USB. Puede usar unidades USB 2.0 o USB 3.0. Estos son los puertos USB del panel trasero del Socket X1500C.

Puertos USB X1500C.png

Restableciendo el Socket a la configuración y versión predeterminadas de fábrica

Este es un resumen general de los pasos para restablecer un Socket a la imagen de fábrica usando una unidad USB.

  1. Prepare la imagen: descárguela y descomprímala.
  2. Grabar la imagen en la unidad USB.
  3. Instalar la imagen en el Socket.

Preparación de la Imagen del Socket

  1. Descargue el archivo de imagen.

    Para obtener más información sobre cómo obtener el archivo de imagen, consulte Archivos de Imagen de Socket y vSocket.

  2. Descomprimir la imagen (ver instrucciones abajo).

    Después de descomprimir la imagen, el archivo se encuentra en el siguiente directorio: live

  3. Obtenga una unidad USB con al menos 8GB. Si es necesario formatear la unidad USB, utilice el formato exFAT o FAT32. Al utilizar el formato FAT32, la unidad USB no debe ser mayor de 32GB.

Grabación de la imagen X1500C en la unidad USB

Esta sección explica cómo grabar la imagen del Socket en la unidad USB para Windows, macOS y Linux.

Después de descomprimir la imagen, compare el hash del archivo de imagen DD descomprimido con el hash de archivo verificado de Cato. Esto confirma la integridad de la imagen de disco antes de escribir el firmware del Socket en el disco duro.

  • Un archivo con el hash verificado está adjunto a este artículo.
  • Guarde el archivo en el mismo directorio que la imagen del disco descomprimida.

Grabación de la Imagen con Windows

  1. Conecte la unidad USB a su dispositivo Windows.

  2. Descomprima la imagen: desde el Powershell elevado en el mismo directorio que ambos archivos, ejecute tar -xf <archive-filename>



    Nota

    Nota: El software de descompresión común (como Winzip, 7zip o Winrar) corromperá la imagen, resultando en un archivo de aproximadamente 135MB de tamaño. Extraer el archivo usando el comando tar en el CLI de Windows debería dar como resultado un archivo de tamaño mayor a 1GB.

  3. Asegúrese de colocar el archivo hash en el mismo directorio que el archivo de imagen.

  4. Ejecute el siguiente comando para comparar el hash del archivo de imagen de Socket:

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1500C_BR2_21773_gen_image_prod_X1500C_v26.0_2026_01_19.dd).Hash -eq (gc .\X1500C-hash.txt).split()[0]

    El comando devuelve True cuando los hashes son iguales.

  5. Descargue e instale el software de imager de disco, como Win32 Disk Imager.
  6. Escriba la imagen en la unidad USB. (Es posible que necesite mostrar todos los archivos con *.* para ver el archivo DD)

Grabación de la Imagen con macOS

  1. Conectar la unidad USB.
  2. Abra una ventana de terminal.
  3. Identifique la nueva unidad usando el comando diskutil list

  4. Desmontar la unidad identificada usando diskutil unmountDisk <diskN>

    <diskN> es una variable que identifica en el paso anterior, este resultado de muestra muestra la unidad como disk0:

    diskutil list\n/dev/disk0 (interno, físico)
  5. Descomprimir la imagen (doble clic en el archivo).

  6. Ejecute el siguiente comando para comparar el hash del archivo de imagen de Socket:

    shasum -a 256 <nombre-archivo>

    Compare la salida de este comando con el hash adjunto a este artículo.

  7. Ejecute el siguiente comando: dd if=./<file name> of=/dev/diskN bs=16m

    Por ejemplo dd if=./IMAGE_INSTALL_socket_X1500C_BR2_21773_gen_image_prod_X1500C_v26.0_2026_01_19.dd of=/dev/diskN bs=16m

    ADVERTENCIA: Asegúrese de escribir la imagen en la unidad USB y no en su disco duro.

Grabación de la Imagen con Linux

  1. Conecte la unidad USB a su máquina Linux.
  2. Identifique cuál dispositivo es su USB /dev/sdb o /dev/sdc
  3. Descomprimir la imagen.

  4. Ejecutar el siguiente comando para ver el hash del archivo de imagen:

    shasum -a 256 /<ruta al archivo>/<nombre de archivo de imagen>
  5. Compare la salida del comando con el hash adjunto a este artículo.

  6. Ejecutar el siguiente comando para escribir la imagen en el USB:

    dd if=./IMAGE_INSTALL_socket_X1500C_BR2_21773_gen_image_prod_X1500C_v26.0_2026_01_19.dd of=/dev/sdX

    Nota:

    • Para versiones compatibles, puede añadir status=progress al comando dd para ver el estado de la operación de escritura en USB.
    • Asegúrese de escribir la imagen en la unidad USB y no en su disco duro.

Instalando la imagen en el Socket

Después de que la imagen del Socket esté preparada en la unidad USB, inserte la unidad en el Socket. Cuando el Socket arranque, instalará la imagen y se restablecerá a la configuración predeterminada de fábrica.

Nota

Nota: Si el Socket se muestra actualmente en la aplicación de gestión Cato como asignado a un sitio, desasigne el Socket del sitio (véase Gestión de Sockets). Luego, después de que la nueva imagen esté instalada, puede asignar el Socket al sitio nuevamente.



  1. Conecte la unidad USB al puerto USB del Socket.
  2. Reinicie el Socket (desenchufe la alimentación y conéctela de nuevo).
  3. Toma hasta 5 minutos escribir la imagen en el Socket. Cuando se complete, el Socket se apagará solo.
  4. ¡IMPORTANTE!¡IMPORTANTE! Desconecte la unidad USB (de lo contrario, el paso 3 sucederá de nuevo).
  5. Encienda el Socket (desenchufe la alimentación y conéctela de nuevo).
  6. El Socket iniciará en la versión predeterminada y la configuración de fábrica.

Verificación de la Versión del Socket

Después de instalar la imagen del Socket, puede verificar que el proceso haya sido exitoso utilizando el WebUI del Socket para verificar la versión del Socket.

Para más información sobre cómo iniciar sesión en el WebUI del Socket, consulte Accediendo al Socket WebUI.

Nota

Nota: Si está iniciando sesión en el WebUI del Socket localmente después de instalar la imagen del Socket, el nombre de usuario y la contraseña de inicio de sesión se restablecen a la configuración predeterminada.

Para verificar la versión de Socket localmente:

  1. Inicie sesión en la Socket WebUI.

    Puede usar un cable Ethernet para conectar el puerto LAN2 del Socket X1500 a la computadora.

  2. Navegar a la página Acerca de.

  3. Confirme que la Versión sea la misma que el archivo de imagen que descargó anteriormente.

    El ejemplo a continuación muestra la versión para un X1500 Socket con la versión de Socket 17.x:
