Configurando configuraciones de DHCP

Este artículo discute cómo usar Cato Cloud como el servidor DHCP para rangos de red y cómo configurar opciones DHCP para toda la cuenta y grupos.

Resumen de DHCP en Cato Networks

Después de que definas los rangos DHCP en la aplicación de gestión de Cato, el servidor DHCP de Cato en Cato Cloud asigna direcciones IP a los clientes. También puedes elegir usar Cato como el agente de retransmisión DHCP para un servidor DHCP local en tu organización.

Puedes configurar las siguientes configuraciones de DHCP para segmentos de red en un sitio: rango DHCP, tiempo de concesión DHCP, retransmisión DHCP y desactivación de DHCP. Por ejemplo, para configurar un rango DHCP específico que solo se use para un VLAN WiFi de invitados en la sede corporativa. También puedes definir una configuración DHCP por defecto para toda la cuenta y luego aplicarla a los rangos de red.

Configurar la Cato Cloud como el Servidor DHCP

Cuando configuras un rango de red para usar Cato Cloud como el servidor DHCP para tu cuenta, cada PoP asigna direcciones IP y parámetros de red a los clientes y hosts que lo utilizan para conectarse a Cato Cloud.

Los hosts detrás del sitio reciben sus direcciones IP del rango de direcciones IP DHCP para el segmento de red en ese sitio. Asegúrate de que la dirección IP del Gateway no esté incluida en el rango DHCP.

Para hosts que requieren una dirección IP estática, como una impresora de red, puedes asignar la dirección IP estática de dos maneras:

Configura manualmente la dirección IP estática en el host. Asegúrate de que la dirección IP configurada no esté dentro del rango DHCP para el segmento de red.
Usa el servidor DHCP de Cato para asignar una dirección IP estática al host. Con esta opción, el servidor DHCP de Cato reserva la dirección IP para los hosts y asigna esta dirección IP con un tiempo de concesión DHCP infinito. Asegúrate de que esta dirección IP esté dentro del rango de direcciones IP DHCP para ese segmento de red.

Para más información sobre cómo configurar una IP estática y reserva DHCP para un host, consulta Definiendo Hosts para un Sitio.

Puedes definir una de las siguientes configuraciones de servidor DHCP para cada rango nativo y rango VLAN dentro de un sitio:

Cuenta por defecto: la red usa las configuraciones para la cuenta que están configuradas en la sección Retransmisión DHCP. Si esta sección no está configurada, entonces Cato NO proporciona servicios DHCP para este rango de red.
Rango DHCP: introduce un rango de IP que sea asignado por el servidor DHCP de Cato. Usa esta opción cuando quieras usar Cato como servidor DHCP.
Retransmisión DHCP: selecciona el grupo de retransmisión DHCP que definiste previamente.

La opción de Retransmisión DHCP solo está disponible para Sockets de Cato, y vSockets de ESX.

Para más información sobre retransmisiones DHCP y Cato, consulta Configurando Cato como el Retransmisor DHCP.

Configurar el Rango DHCP para un Segmento de Red

Para cada rango de red, define el rango de direcciones IP DHCP para los segmentos de red en ese sitio en uno de los siguientes formatos:

Rango de direcciones IP - 192.0.2.10-192.0.2.20
Subred (CIDR) - 192.0.2.0/24

Puedes personalizar el tiempo de concesión DHCP para un segmento de red. Para más información sobre el tiempo de arrendamiento DHCP, consulta a continuación: Configurar el Tiempo de Arrendamiento DHCP Para la Cuenta.

Para definir el rango DHCP para un segmento de red:

Desde el menú de navegación, haz clic en Red > Sitios y selecciona el sitio.
Desde el menú de navegación, haz clic en Configuración de Sitio > Redes.
En la columna Configuraciones de DHCP, haz clic en el rango de red.

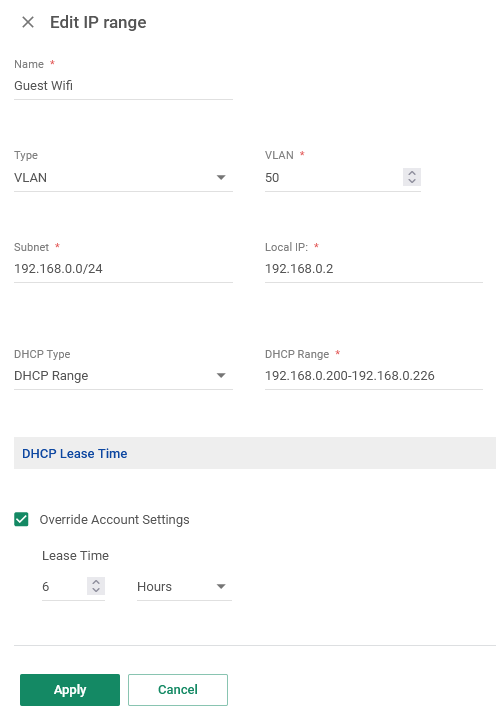

Se abre el panel Editar Rango IP.
Configura el rango DHCP para el rango de red:
1. Desde el menú desplegable Tipo de Rango DHCP, selecciona Rango DHCP.
2. Introduce el Rango DHCP de direcciones IP que el servidor DHCP de Cato puede asignar.

  Puedes usar CIDR o la primera y última dirección IP del rango con un guion. Por ejemplo, 10.11.1.0/28 o 10.11.1.5-10.11.1.10
(Opcional) Personaliza el tiempo de concesión DHCP para este rango de red:
1. En la sección Tiempo de Concesión DHCP, selecciona Invalidar configuraciones de cuenta.
2. Configura el Tiempo de Concesión personalizado.
Haz clic en Aplicar. El panel Editar Rango IP se cierra.
Haz clic en Guardar. Los cambios en el rango de red se guardan.

Configurar el Tiempo de Arrendamiento DHCP Para la Cuenta

Por defecto, el servidor DHCP de Cato asigna direcciones IP a los clientes DHCP con un tiempo de concesión de 72 horas. Puedes sobrescribir el tiempo de concesión por defecto para asignaciones de IP para toda la cuenta (y también para rangos de red de sitios específicos). El tiempo de concesión DHCP para un rango de red tiene prioridad sobre el tiempo de concesión para la cuenta.

Para configurar el tiempo de concesión DHCP para la cuenta:

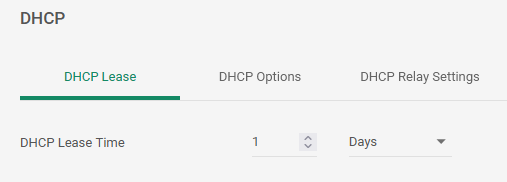

Desde el menú de navegación, haz clic en Red > DHCP.
Selecciona o expande la pestaña o sección de Concesión DHCP.
Configura el Tiempo de Concesión DHCP por el que las direcciones IP asignadas son válidas.
Haz clic en Guardar.

Temporizadores de Arrendamiento DHCP de Cato

La siguiente tabla muestra los detalles sobre los tiempos de concesión para el servidor DHCP de Cato.

Descripción	Valor de tiempo
El tiempo de concesión DHCP por defecto. Después de que la concesión expira, la dirección IP regresa a la reserva, independientemente de la actividad del host. No hay un periodo de gracia después de que la concesión expira. A la mitad del tiempo de concesión, el cliente puede extender su concesión, lo que reiniciará el temporizador de expiración de la concesión.	72 horas
Cantidad de tiempo que se reserva una dirección IP estática informada vía DHCPINFORM.	48 horas + 6 horas de periodo de gracia
Para casos donde el host está inactivo y la dirección IP no fue originalmente asignada por el servidor DHCP de Cato. La dirección IP permanece reservada mientras el host está activo y regresa a la reserva después de 6 horas de inactividad.	6 horas
Cantidad de tiempo que se reserva una dirección IP ofrecida.	30 segundos

Configurar Opciones DHCP para la Cuenta y Grupos

Las opciones DHCP te permiten definir parámetros de configuración de host DHCP personalizados para tus clientes DHCP. Puedes configurar opciones DHCP para grupos (con mayor precedencia) o para toda la cuenta (con menor precedencia). Las opciones se aplican de acuerdo con RFC 2132 y otras RFC relevantes.

Nota

Notas:

Si usas Cato Cloud como un retransmisor DHCP en lugar de un servidor DHCP:
- Para rangos de red con la opción de Rango DHCP, se aplican las opciones DHCP configuradas en la aplicación de gestión de Cato
- Para rangos de red con la opción de Cuenta por defecto, se usan las configuraciones de retransmisión DHCP y se ignoran las opciones DHCP configuradas en la aplicación de gestión de Cato
- Para grupos, se ignoran las opciones DHCP configuradas en la aplicación de gestión de Cato
Las opciones DHCP no se aplican a los clientes SDP de Cato.

Para configurar las opciones DHCP:

Edita las opciones DHCP para un grupo específico o para toda la cuenta:
- Para grupos - Desde el menú de navegación, haz clic en Recursos > Grupos y selecciona el grupo. Luego, desde el menú de navegación, selecciona Opción DHCP.
- Para toda la cuenta - Desde el menú de navegación, haz clic en Red > DHCP y luego selecciona la pestaña Opciones DHCP.
Haz clic en el botón Nuevo.

Se abre el panel Nueva Opción DHCP.
Introduce un Nombre y el Número de Opción DHCP.
Configura los ajustes específicos para la opción DHCP:
1. Selecciona el Tipo de datos para la opción: ASCII, HEX o dirección IP.
2. Introduce el valor de Datos.

  Para varios valores de Datos, puedes introducir varios valores separados por comas.
Haz clic en Aplicar. El panel Nueva Opción DHCP se cierra y la opción se añade a la pantalla.
Haz clic en Guardar. La opción DHCP se aplica al grupo o a la cuenta.

Trabajar con la Jerarquía para las Opciones DHCP

Puedes configurar las opciones DHCP en diferentes objetos en la aplicación de gestión de Cato, por ejemplo: configuraciones para toda la cuenta y para grupos específicos. Cuando hay un conflicto entre estos objetos, la precedencia es para el objeto más específico:

Grupos - más específico y mayor precedencia
Cuenta - menos específico y menor precedencia

En otras palabras, si hay diferentes configuraciones DHCP para un grupo y la cuenta, se usan las configuraciones DHCP para el grupo porque el grupo tiene mayor precedencia que la cuenta. Sin embargo, no puedes configurar opciones DHCP para sitios, por lo que no son relevantes para esta jerarquía.
