Accediendo a la Socket WebUI

Resumen de la Socket WebUI

La Socket WebUI muestra opciones e información directamente relacionadas con la Socket de Cato. Permite configurar ajustes y muestra datos que no están disponibles en la Aplicación de Gestión de Cato.

Nota

¡Importante! Hacer cambios en la Socket WebUI puede tener un impacto significativo en la red y está principalmente destinado a administradores experimentados de Cato.

Algunas de las opciones y ventanas en la Socket WebUI están diseñadas para el Soporte y uso interno. Por ejemplo, la pestaña Logs es solo para datos internos y no contiene registros de clientes. Utilice la pantalla de Eventos para registros y eventos relacionados con una Socket específica.

Internet Explorer está obsoleto y no es compatible con el uso de la Socket WebUI, recomendamos utilizar un navegador diferente.

Versiones TLS Soportadas

Para Sockets v9.1 y superiores, solo se admiten las versiones TLS 1.2 y 1.3 para la Socket WebUI.

Iniciar sesión en la Socket WebUI

Existen varias formas de iniciar sesión en la Socket WebUI, acceso centralizado o acceso local, y para sitios vSocket también a través de la Internet pública. Con acceso centralizado, puede iniciar sesión automáticamente en la Socket WebUI desde la Aplicación de Gestión de Cato sin ingresar la contraseña de la Socket WebUI. Sus credenciales de la Aplicación de Gestión de Cato se utilizan para autenticarse en la Socket WebUI.

Con acceso local, puede utilizar la dirección IP local para la interfaz de LAN de la Socket para conectarse a la Socket WebUI. Para esta opción, debe tener conectividad IP a la IP local de la Socket, y autenticarse con las credenciales de la Socket WebUI.

Si es necesario, puede asignar una dirección IP pública a la interfaz MGMT de un vSocket para acceder a la Socket WebUI a través de la Internet pública. Cato recomienda altamente usar una política de seguridad entrante para restringir el acceso solo a IPs de origen específicas y HTTPS (TCP/443).

Iniciando sesión en la Socket WebUI desde la Aplicación de Gestión de Cato

Los administradores con permisos de editor pueden iniciar sesión automáticamente en la WebUI de Socket desde la Aplicación de Gestión de Cato.

Para iniciar sesión en la Socket WebUI desde la Aplicación de Gestión de Cato:

  1. Desde el menú de navegación, haga clic en Network > Sites y seleccione el site.

  2. Desde el menú de navegación, haga clic en Site Configuration > Socket.

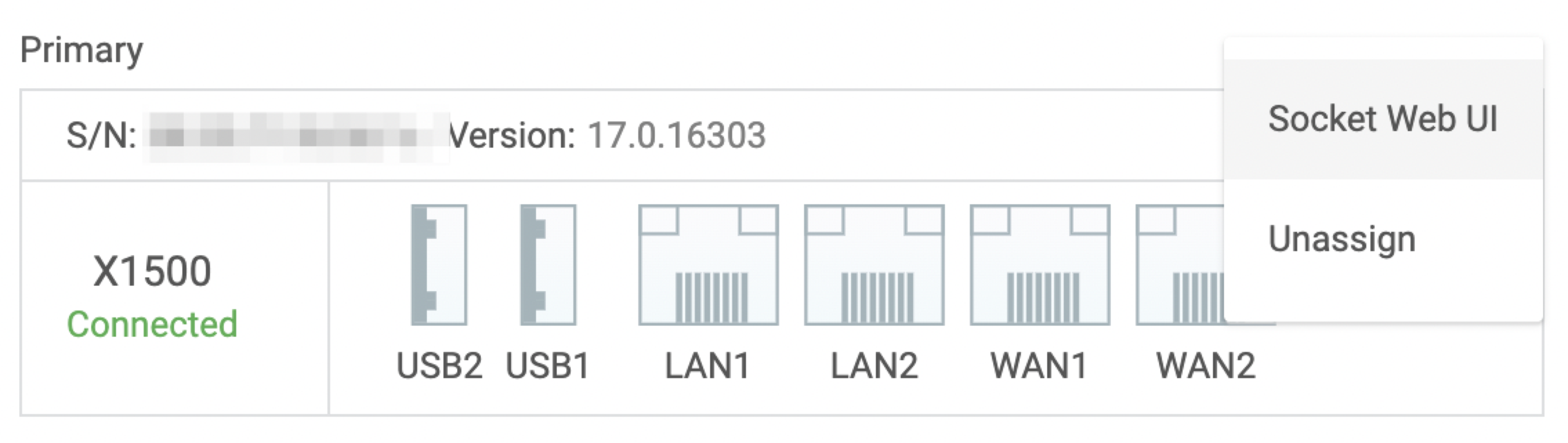

  3. Desde el menú Actions de la socket, seleccione Socket WebUI.

El navegador abre una nueva pestaña e inicia sesión en la WebUI de la Socket.


La Socket WebUI cierra sesión automáticamente cuando la ventana está inactiva durante más de 10 minutos.

Iniciando sesión en la Socket WebUI a través de la Red

Utilice las credenciales de la Socket WebUI para iniciar sesión desde un navegador de Internet usando la dirección IP de la Socket.

Para iniciar sesión en la Socket WebUI desde un navegador de Internet:

  1. (Para un site individual de Socket) Localice la dirección IP para la interfaz LAN de la Socket:

    1. Desde el menú de navegación, seleccione Network > Sites, y seleccione el site.

    2. Desde el menú de navegación, haga clic en Site Settings > Networks.

    3. Localice la fila para el rango Native.

    4. La configuración Local IP muestra la dirección IP para la Socket WebUI.

  2. (Para un site HA) Localice la dirección IP de gestión para la Socket:

    1. Desde el menú de navegación, seleccione Network > Sites, y seleccione el site.

    2. Desde el menú de navegación, seleccione Site Configuration > Socket.

    3. Expanda la sección High Availability, y localice la configuración de Gestión Web IP para la Socket relevante.

  3. Desde un navegador de Internet, ingrese la siguiente URL: https://[la dirección IP de su Socket de Cato].

    Por ejemplo, https://10.0.0.15

  4. Ingrese las credenciales de inicio de sesión de la Socket WebUI.

Nota

Nota: La política de contraseñas para Sockets de Cato es que debe cambiar la contraseña cada 90 días. Después de 90 días, la contraseña caduca y la ventana de inicio de sesión para la Socket WebUI le solicita autenticarse y entrar una nueva contraseña.

Iniciar sesión en la Socket WebUI localmente para una Socket nueva o reformateada

Esta sección explica cómo iniciar sesión en la Socket WebUI a través de una red local, para Sockets nuevas o que fueron reformateadas y restablecidas a configuraciones de fábrica.

Para iniciar sesión en la Socket WebUI localmente para una Socket nueva o reformateada:

  1. Si es necesario, prepárese para conectar a la Socket con una computadora.

    1. Utilice un cable Ethernet para conectar una interfaz de la computadora al puerto apropiado para el modelo de Socket:

      • Socket X1500 - puerto 2 (LAN2)

      • Socket X1600 - puerto 8

      • Socket X1700 - puerto MGMT

    2. Configure la interfaz en la computadora con una dirección IP estática que esté en la misma subred que la interfaz LAN2 o MGMT:

      • Dirección IP: 169.254.1.2

      • Máscara de subred: 255.255.0.0

  2. Desde un navegador de Internet, vaya a https://169.254.100.1

  3. Ingrese las credenciales de inicio iniciales de la Socket:

    • Nombre de usuario: admin

    • Contraseña: admin

Cambiando la Contraseña Inicial

La contraseña inicial para una Socket es admin. Después de iniciar sesión en la Socket por primera vez, debe cambiar la contraseña. Para más información sobre:

Para cambiar la contraseña inicial de la Socket:

  1. Inicie sesión en la Socket WebUI con estas credenciales:

    • Nombre de usuario: admin

    • Contraseña para la Socket física: admin

    • Contraseña para AWS vSocket: ID de instancia para el VM de vSocket

    • Contraseña para Azure vSocket: ID de VM

  2. Cambie la contraseña según lo solicitado.

Mostrar el Estado del Enlace

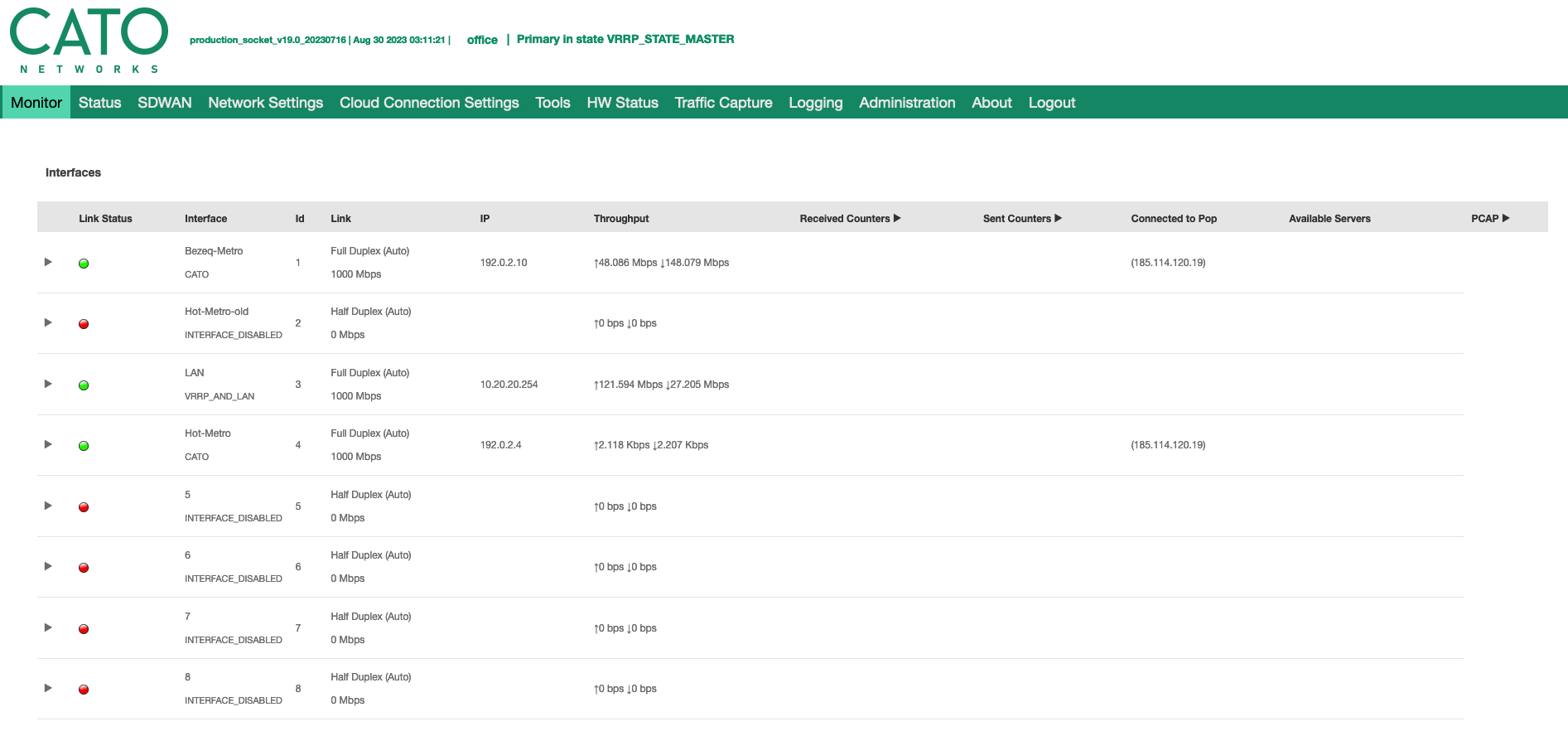

La pestaña Monitor en la Socket WebUI muestra el estado para cada enlace de Socket.

Para mostrar el mensaje de estado para un enlace:

  • Haga clic en el ícono de enlace.

    La ventana se abre y muestra más información sobre el estado del enlace.

Comprendiendo los Íconos de Estado del Enlace

La columna Link Status tiene un ícono de color que indica el estado del enlace de la Socket. El Media Status es para enlaces USB e indica si el dispositivo USB está enchufado o desenchufado. Esta sección describe los detalles de cada ícono de estado del enlace.


  • Verde - El enlace está activo y conectado a la Nube de Cato

  • Naranja - El enlace está activo y tiene una dirección IP, pero no puede conectarse a la Nube de Cato. Ver abajo, Resolución de un problema de conectividad de enlace

  • Púrpura - El enlace está activo, pero no tiene una dirección IP (por ejemplo, un servidor DHCP no asignó una dirección IP a este enlace)

  • Rojo - El enlace está inactivo

  • Gris - El enlace está inactivo y el Media Status está desenchufado

Resolución de un problema de conectividad de enlace

Cuando un ícono de estado de enlace es naranja, entonces hay un problema de conectividad con ese enlace. Los problemas más comunes son:

  • El enlace tiene conectividad a Internet, pero hay problemas con el servidor DNS

  • El enlace no tiene conectividad a Internet

El siguiente procedimiento son pasos sugeridos para ayudar a identificar el problema de conectividad con el enlace específico. Desde un host, resuelva una consulta DNS a un FQDN popular. Luego use la Socket WebUI para hacer ping al FQDN desde el enlace específico de Socket. Si el enlace de Socket no puede hacer ping exitosamente al FQDN, entonces probablemente haya un problema con el servidor DNS.

Para solucionar un enlace con un ícono de estado naranja:

  1. Desde un host detrás del enlace, desde la CLI complete una búsqueda DNS de un nombre de host popular. Por ejemplo, dnslookup www.yahoo.com

    • Si no hay respuesta a este comando, hay un problema con la conectividad a Internet. Por favor contacte a su ISP (Proveedor de Servicios de Internet).

  2. Inicie sesión en la Socket WebUI.

  3. Desde la barra de menú, seleccione Tools.

  4. En Hostname/IP, ingrese una dirección IP que haya recibido del comando de consulta DNS en el paso 1.

  5. Desde Route via, seleccione el enlace con el ícono de estado naranja para el tráfico directo. Por ejemplo, WAN 01 directamente.

  6. Haga clic en Ping.

    • Si el ping es exitoso, entonces no hay problemas de conectividad a Internet para este enlace.

    • De lo contrario, hay un problema con la conectividad a Internet. Por favor contacte a su ISP.

  7. Cambie el Hostname/IP al FQDN del nombre de host del paso 1. Por ejemplo, www.yahoo.com.

  8. Haga clic en Ping.

    • Si el ping es exitoso, entonces este enlace puede resolver solicitudes DNS. Por favor contacte al Soporte de Cato.

    • De lo contrario, hay un problema con el servidor DNS para este enlace. Continúe con las sugerencias a continuación.

  9. Para investigar posibles problemas para el servidor DNS para este enlace:

    1. Asegúrese de que los servidores DNS en la pestaña Configuración de la Red en el Socket WebUI estén configurados correctamente.

    2. ¿Permite su ISP la resolución DNS para este enlace y dirección IP? Verifique la recomendación para su ISP y vuelva a intentar los pasos anteriores.

    3. Asegúrese de que el puerto 53 no esté bloqueado por un firewall o el ISP.

      Si desea ayuda o el problema persiste, por favor contacte Cato Support.
