Este artículo explica cómo usar la página de Topología para obtener una vista general de los sitios en su cuenta y los usuarios SDP conectados a la red.
La página de Topología muestra una vista de alto nivel de los sitios para la cuenta y los usuarios que están conectados actualmente a la Nube Cato. También contiene opciones para permitirle controlar fácilmente configuraciones comúnmente usadas y muestra algunos análisis y datos en tiempo real.
Puede utilizar la función Socket WebUI Remoto para acceso centralizado a la WebUI del Socket para un sitio específico. Para más información, consulte, Acceso a la interfaz web de Socket.
La página de Topología proporciona varios accesos directos para usuarios y sitios que lo llevan directamente a la página de Análisis de Redes para sitios o usuarios específicos, o para toda la cuenta.

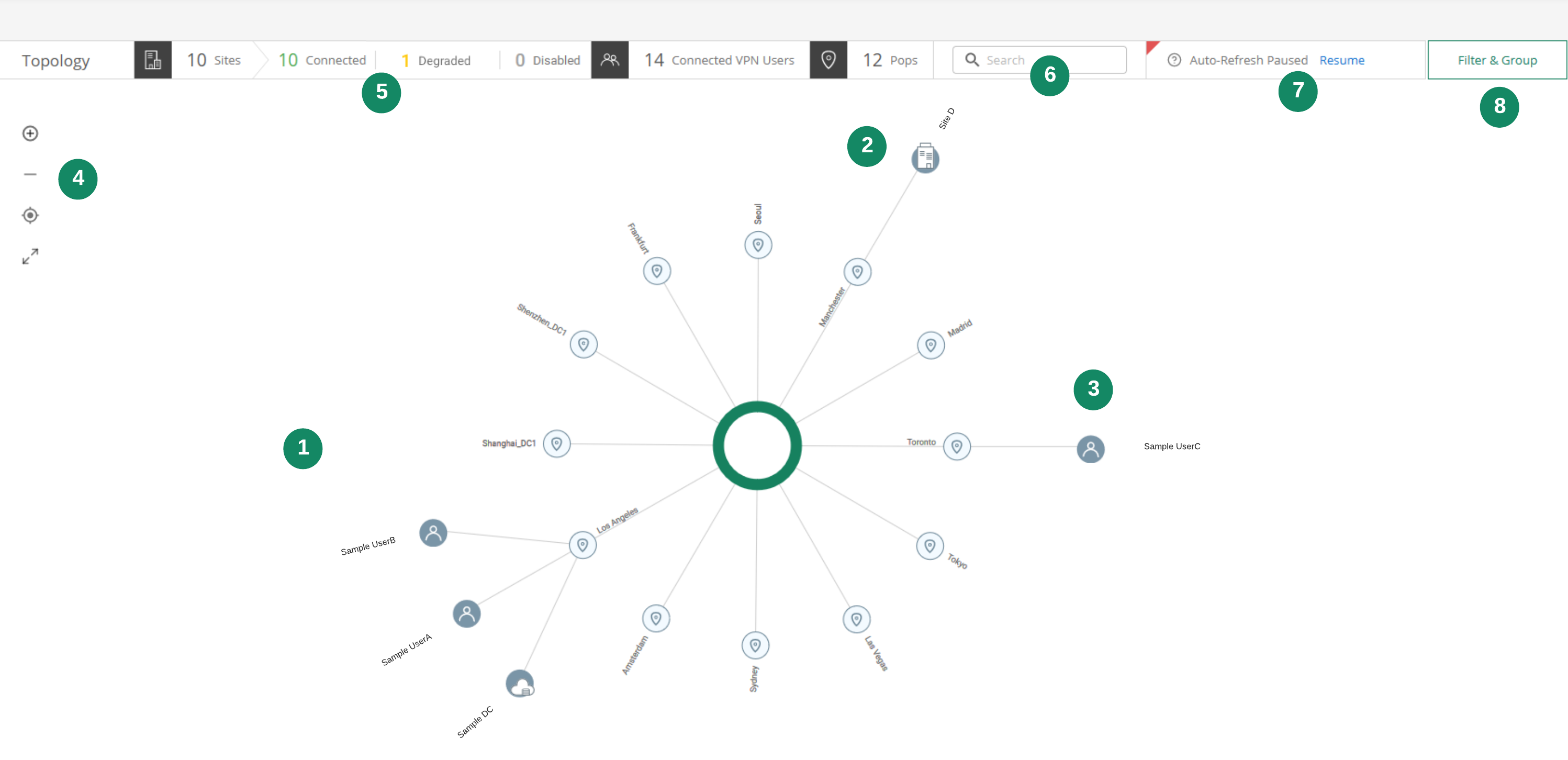

La siguiente captura de pantalla muestra las secciones de la página de Topología.
|
Status |
Descripción |
|---|---|
|
1 |
|
|
2 |
|
|
3 |
La sección de filtro rápido para la página de Topología le permite mostrar solo los siguientes elementos:
|
|
4 |
Buscar - ingrese la cadena de búsqueda (incluso un nombre parcial para un sitio o usuario SDP) y la página de Topología se actualiza automáticamente para mostrar solo los elementos que coincidan con la búsqueda |
|
5 |
Filtrar & Agrupar - Haga clic en este botón para abrir el panel de Filtrar & Agrupar para un control granular sobre cómo se muestran los elementos en la página de Topología. Ver más abajo, Usando el panel de filtro y grupo. |
Cuando hace clic en un sitio en la página de Topología, se abre un panel y muestra detalles sobre el sitio. Para información sobre el panel de vista previa del sitio, consulte Trabajando con el panel de vista previa del sitio.

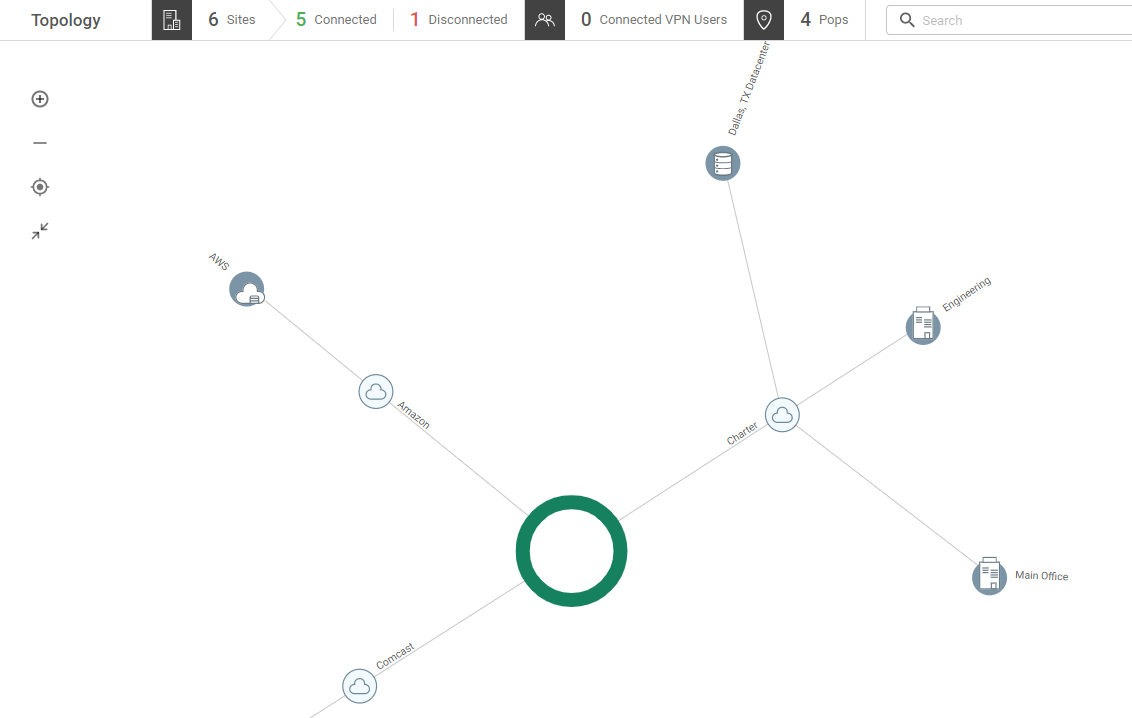

El panel de Filtrar & Agrupar le permite controlar fácilmente cómo se muestran los sitios y los usuarios SDP en la página de Topología. La sección Mostrar maneja qué sitios y usuarios SDP aparecen actualmente en la página. La sección Agrupar le permite gestionar qué nodos se usan para mostrar los sitios y los usuarios SDP. Cada nodo agrupa los sitios y usuarios SDP relevantes a su alrededor. El siguiente ejemplo muestra sitios de acuerdo al proveedor (ISP):
Estas son las opciones de visualización en el panel de Filtrar & Agrupar:
-
Mostrar > Sitios - Muestra todos los sitios en la cuenta. Use las siguientes opciones para seleccionar qué sitios se muestran u ocultan en la página de Topología:
-
Conectados - Sitios que están actualmente conectados a la Nube Cato
- Degradado - Sitios que tienen problemas de conectividad
-
Desconectados - Sitios que NO están conectados a la Nube Cato
-
Desconectado (Deshabilitado) - Sitios que están actualmente deshabilitados
-
-
Mostrar > Usuarios SDP - Muestra u oculta todos los usuarios SDP que están actualmente conectados a su cuenta.
-
Menú desplegable Agrupar - Seleccione una opción preconfigurada sobre cómo se agrupan los sitios y usuarios SDP alrededor de nodos en la página de Topología:
-
Predeterminado - vista predeterminada de Topología (según el número de sitios y usuarios conectados en su cuenta)
-
Ninguno - No se usan nodos, todos los sitios y usuarios SDP se agrupan alrededor de la Nube Cato
-
Topología Completa - Se usan los siguientes nodos: ubicación PoP > Sitios, Usuarios > País, sistema operativo OS y proveedor de servicios de Internet ISP
-
Agrupamiento Personalizado - ver abajo
-
-
Agrupamiento Personalizado > Sitios o Usuarios - Seleccione una o más de las siguientes opciones para controlar qué nodos se usan para agrupar los sitios y usuarios SDP:
-
PoP - Agrupados según la ubicación geográfica del PoP
-
Sitios - Todos los sitios están agrupados alrededor de un solo nodo de Sitios (solo para sitios)
-
Usuarios - Todos los usuarios SDP están agrupados alrededor de un solo nodo de Usuarios (solo para usuarios)
-
País - Todos los sitios y usuarios SDP están agrupados alrededor de nodos para el país definido para los sitios (en la Aplicación de Gestión Cato)
-
Proveedor - Todos los sitios y usuarios SDP están agrupados alrededor de nodos para cada proveedor de servicios de Internet local (ISP)
-
Sistema Operativo - Todos los usuarios SDP están agrupados alrededor de nodos para cada sistema operativo de dispositivo (solo para usuarios)
-
El orden de las opciones de Agrupar define la jerarquía de nodos en la página de Topología. La opción que está en la parte superior de la lista es el nodo que está más cercano a la Nube Cato. Puede arrastrar y soltar las opciones para cambiar la jerarquía de las configuraciones de Agrupamiento Personalizado.

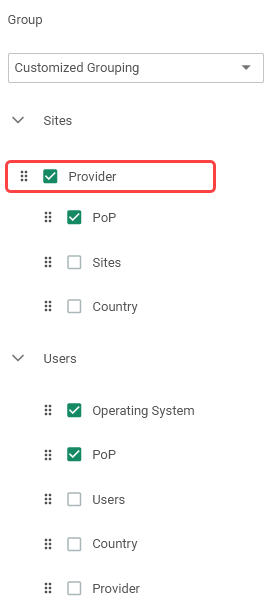

El siguiente ejemplo muestra un cambio en la jerarquía de Sitios, de modo que los nodos de Proveedor están más cercanos a la Nube Cato, y luego los nodos PoP están después de los nodos de Proveedor.
