Configuración de Cato como el Relay DHCP

Este artículo explica cómo configurar Cato como un relay DHCP para su cuenta.

Visión general de usar Cato como Relay DHCP

Si su organización utiliza servidores DHCP centralizados (por ejemplo, servidores DHCP de Microsoft), entonces puede configurar Cato para retransmitir mensajes DHCP a estos servidores. La configuración del relay DHCP se puede aplicar a toda la cuenta o a rangos de red individuales dentro de un sitio.

Cato le permite definir diferentes grupos de servidores DHCP y luego asignar el grupo de servidores DHCP apropiado a un rango de red.

Definición de los Grupos de Relay DHCP

Utilice la sección Network > DHCP > DHCP Relay Settings para definir los servidores DHCP de destino. Puede crear múltiples grupos de relay DHCP según los requisitos de su entorno. Por ejemplo, un grupo para un entorno de producción y otro para una red WiFi de invitados.

El mismo servidor DHCP puede pertenecer a múltiples grupos. Puede definir hasta tres servidores separados para cada grupo de relay DHCP.

Para grupos con múltiples servidores DHCP, el Socket de Cato retransmite la solicitud DHCP a todos los servidores configurados dentro del grupo. Todas las respuestas DHCP de los servidores se envían de vuelta al cliente originante.

Para definir grupos de relay DHCP:

  1. Desde el menú de navegación, haga clic en Network > DHCP.

  2. Seleccione la pestaña DHCP Relay Settings.

  3. Haga clic en New. Se abre el panel New DHCP Relay Group.

  4. Ingrese un Name para el nuevo grupo de relay DHCP.

  5. Ingrese la dirección IP para los DHCP Relay Servers.

  6. Haga clic en add.png (Agregar) para agregar la dirección IP para el servidor.

  7. Repita los pasos 5 y 6 para cada servidor de relay DHCP en este grupo.

  8. Haga clic en Apply. Se agrega el grupo.

  9. Haga clic en Guardar. El grupo se guarda.

Configuración de los Servidores DHCP para Segmentos de Red

Puede definir una de las siguientes configuraciones de servidor DHCP para cada Native Range y VLAN Range dentro de un sitio:

  • Account Default - la red usa las configuraciones de la cuenta que se configuran en la sección DHCP Relay (vea a continuación, Configuring the DHCP Relay Settings for the Account).

  • Rango DHCP - ingrese un rango de IP asignado por el servidor DHCP de Cato. Utilice esta opción cuando desee utilizar Cato como servidor DHCP.

  • Relay DHCP - seleccione el grupo de relay DHCP que definió previamente.

    La opción de Relay DHCP solo está disponible para Sockets X1500, X1600 y X1700, y vSockets ESX que cumplen con la versión mínima de Socket.

Nota

Nota: Cuando selecciona las configuraciones de Rango o Relay DHCP para un segmento de red, esto anula las configuraciones de Relay DHCP para la cuenta.

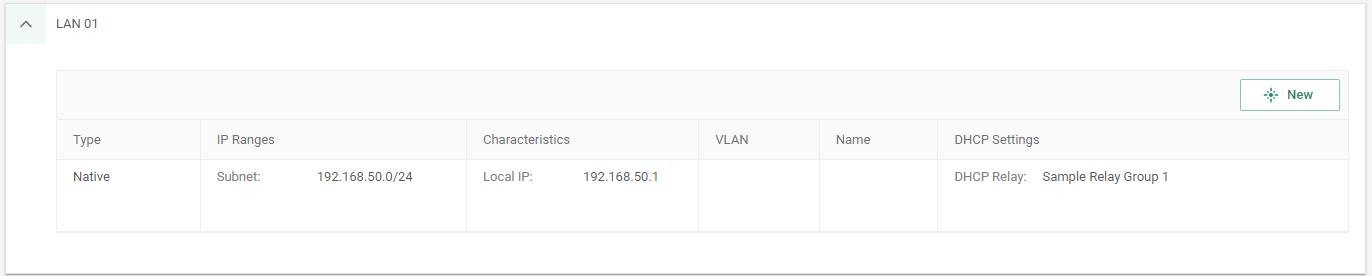

La siguiente captura de pantalla es un ejemplo de una red configurada para usar el grupo de relay DHCP, DHCP-Group1.


Asignación de las Configuraciones DHCP Default de la Cuenta a un Rango de Red

Cuando habilita la opción Account Default para la configuración DHCP para el rango de red en un sitio, usa las configuraciones de Relay DHCP a nivel de cuenta.

  • Cuando habilita el Relay DHCP para la cuenta, las configuraciones predeterminadas del grupo de Relay DHCP se aplican al rango de red

  • Cuando el relay DHCP está deshabilitado para la cuenta:

    • Un rango de red configurado para relay DHCP, no recibe configuraciones DHCP

    • Un rango de red configurado con un rango DHCP, recibe las configuraciones DHCP

Para más información sobre cómo configurar las configuraciones de DHCP a nivel de cuenta, vea a continuación, Configuring the DHCP Relay Settings for the Account.

Para asignar las configuraciones DHCP Default de la Cuenta a un segmento de red:

  1. Desde el menú de navegación, haga clic en Network > Sites y seleccione el sitio.

  2. Desde el menú de navegación, seleccione Site Configuration > Networks.

  3. Seleccione una red. Se abre el panel Edit IP range.

  4. En DHCP Range Type, en el menú desplegable seleccione Account Default.

  5. Haga clic en Apply. Los cambios se actualizan.

  6. Haga clic en Guardar.

Asignación de un Grupo de Relay DHCP para un Rango de Red

Cuando selecciona una opción de DHCP Relay para la configuración DHCP para el segmento de red en un sitio, seleccione el grupo de Relay DHCP para este rango de red. Cato retransmite las solicitudes DHCP a los servidores dentro del grupo configurado. Para grupos con múltiples servidores DHCP, el Socket de Cato retransmite la solicitud DHCP a todos los servidores configurados dentro del grupo. Todas las respuestas DHCP de los servidores se envían de vuelta al cliente originante.


Para asignar un grupo de Relay DHCP a un segmento de red:

  1. Desde el menú de navegación, haga clic en Network > Sites y seleccione el sitio.

  2. Desde el menú de navegación, seleccione Site Configuration > Networks.

  3. Seleccione una red. Se abre el panel Edit IP range.

  4. En DHCP Type, en el menú desplegable, seleccione DHCP Relay.

  5. En DHCP Relay Group, en el menú desplegable, seleccione el grupo de Relay DHCP para esta red.

  6. Haga clic en Apply. Los cambios se actualizan.

  7. Haga clic en Guardar.

Usar Cato como Servidor DHCP para un Rango de Red

Cuando selecciona un Rango DHCP para la configuración DHCP, el servidor DHCP de Cato asigna configuraciones DHCP a esta red basándose en el rango de IP que ingrese. Las configuraciones de relay DHCP no son relevantes para esta opción.

Para más información sobre el uso del servidor DHCP de Cato, consulte Configuring DHCP Settings.

Para asignar un rango DHCP a un segmento de red:

  1. Desde el menú de navegación, haga clic en Network > Sites y seleccione el sitio.

  2. Desde el menú de navegación, seleccione Site Configuration > Networks.

  3. Seleccione una red. Se abre el panel Edit IP range.

  4. En DHCP Range Type, en el menú desplegable, seleccione DHCP Range.

  5. Ingrese el rango de direcciones IP que el servidor DHCP de Cato puede asignar.

    Puede usar una sola dirección IP, CIDR o la primera y última dirección IP del rango con un guion. Por ejemplo, 10.11.1.0/28 o 10.11.1.5-10.11.1.10

    Nota

    Nota: No puede usar bloques CIDR /32.

  6. Haga clic en Apply. Los cambios se actualizan.

  7. Haga clic en Guardar.

Configuración de las Configuraciones de Relay DHCP para la Cuenta

Puede usar la Account Default Setting para configurar las configuraciones globales de Relay DHCP para la cuenta. Seleccione el grupo de relay DHCP que se utiliza para la opción Account Default. También puede configurar el Tiempo de Espera del Relay, que es el tiempo que Cato espera antes de retransmitir las solicitudes DHCP a los servidores en el grupo.

Cuando desactiva el Relay DHCP para la cuenta, los rangos de red que se configuran con la opción Account Default no reciben servicios DHCP.

Nota

Nota: Cuando selecciona las configuraciones de Rango o Relay para un segmento de red, esto anula las configuraciones de Relay DHCP para la cuenta.

Para asignar las configuraciones DHCP Default de la Cuenta a un segmento de red:

  1. Desde el menú de navegación, haga clic en Network > DHCP.

  2. En la sección Global DHCP Relay, haga clic en Enabled.

  3. En DHCP Relay Group, seleccione un grupo de relay DHCP.

  4. En Relay Delay, establezca el tiempo de espera para este grupo de relay DHCP. El valor predeterminado es 0 segundos.

    • Para enviar inmediatamente las solicitudes DHCP, ingrese 0.

    • Para configurar el número de segundos que Cato espera para enviar las solicitudes DHCP, ingrese entre 1-90 segundos.

  5. En la columna DHCP Settings, en el menú desplegable seleccione Account Default.

  6. Haga clic en Guardar.
