Este artículo proporciona información y pautas sobre la implementación de agregación de enlaces en múltiples puertos Socket.
La Agregación de Enlaces (LAG) te permite combinar hasta cuatro puertos físicos LAN del Socket en un solo paquete lógico. El LAG proporciona redundancia a nivel de enlace y mayor rendimiento que un enlace único.

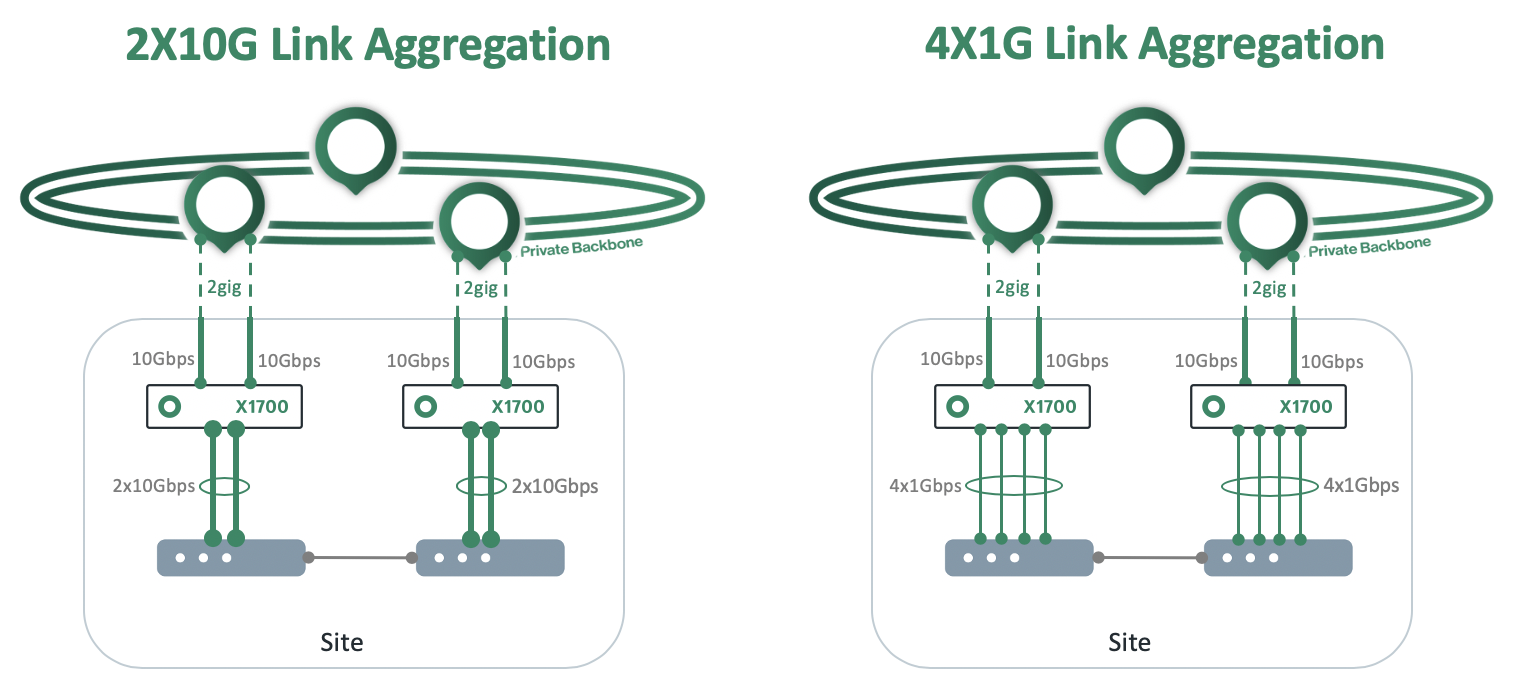

El siguiente diagrama muestra una topología física de ejemplo para la agregación de enlaces en Sockets X1700 que están conectados a dos interruptores independientes con la misma configuración LAG para cada Socket X1700:
-
El ejemplo 2x10G muestra dos puertos LAN de 10Gbps agregados en un solo paquete LAG
-
El ejemplo 4x1G muestra cuatro puertos LAN de 1Gbps agregados en un solo paquete LAG
El Socket de Cato implementa un algoritmo programador de seis tuplas por flujo para distribuir los flujos de tráfico entre los miembros operativos del LAG. La tupla está compuesta por estos valores:
-
Dirección IP de origen
-
Dirección IP de destino
-
Puerto de origen
-
Puerto de destino
-
Dirección MAC de origen
-
Dirección MAC de destino
El programa de cálculo de hash del programador asigna cada flujo de tráfico a un miembro operativo específico del LAG. Si el estado de un miembro del LAG cambia a Link-Down, el programador reasigna los flujos de tráfico a los enlaces operativos restantes del LAG.
-
Los LAG son compatibles con todos los modelos para el Socket X1500, X1600 y X1700 (no compatible con vSockets)
-
Para Sockets X1500, los puertos USB no son compatibles como miembros del LAG
-
Si configuras el puerto LAN2 como maestro o miembro del LAG, la IP de Gestión por defecto del puerto LAN2 ya no está disponible
-
-
Para Sockets X1600 y X1700, todos los miembros del LAG pueden usar puertos de 1Gbps o 10Gbps
-
No puedes combinar puertos con diferentes velocidades en un LAG
-
-
Cada sitio soporta solo un paquete LAG
-
Un LAG puede contener hasta un máximo de cuatro miembros del LAG
-
LAG es compatible solo para enlaces LAN
-
Solo se admite la configuración LAG estática (no se admite LACP)
-
Los conmutadores deben admitir LAG estático y estar configurados para LAG estático antes de configurar el sitio para la agregación de enlaces
Usa la Aplicación de Gestión de Cato para habilitar y configurar los ajustes LAG para un Socket.
-
Desde el menú de navegación, haz clic en Network > Sites y selecciona el sitio.
-
Desde el menú de navegación, selecciona Site Configuration > Socket.
-
Define un puerto LAN como el Master LAG.
-
(Opcional) Personaliza la configuración para el número mínimo de enlaces (Min links) en el LAG que deben estar operativos para que el LAG mismo esté operativo.
-
Asocia los otros puertos LAN como miembros del LAG.
La configuración de Min links para el maestro LAG define la condición de enlaces mínimos para el paquete LAG. Cuando el número de miembros operativos del LAG alcanza la configuración de Min links, el LAG se considera operativo. Sin embargo, si no hay suficientes miembros operativos del LAG, entonces el LAG no cumple con la condición de enlaces mínimos, y el estado del paquete LAG cambia a Link-Down. Cuando el LAG está en el estado Link-Down, el Socket no envía ni recibe tráfico a través del paquete LAG.
La configuración por defecto de Min links es 1. Esto significa que por defecto, el LAG está operativo mientras al menos un miembro del LAG esté operativo. Puedes personalizar esta configuración y definir que el LAG solo esté operativo cuando haya más de un miembro del LAG operativo.
Nota
Nota: El puerto del Socket para el maestro LAG también se considera un miembro del LAG. Por lo tanto, también se cuenta como un miembro del LAG para la condición de enlaces mínimos.
Usa la pantalla Socket para definir los puertos del Socket que son el maestro LAG y los miembros del LAG. El maestro LAG contiene los ajustes lógicos para el LAG y estos ajustes se aplican a los miembros del LAG. El puerto que se configura como maestro LAG se asocia automáticamente al LAG como miembro del LAG.
Para configurar el maestro LAG y los miembros del LAG:
-
Desde el menú de navegación, selecciona Network > Sites, y selecciona el sitio.
-
Desde el menú de navegación, selecciona Site Configuration > Socket.
-
Configura el puerto maestro del LAG:
-
Haz clic en el puerto LAN que es el maestro LAG.
Se abre el panel Editar Socket Interface.
-
Introduce el Nombre del puerto y establece el Destino en LAN LAG Master.
-
(Opcional) En Min links, introduce el número mínimo de miembros del LAG que deben estar operativos (en el estado Link-Up).
-
Haz clic en Aplicar. El puerto maestro LAG se añade al Socket.
-
-
Configura cada puerto miembro del LAG:
-
Haz clic en el puerto LAN que es miembro del LAG.
Se abre el panel Editar Socket Interface.
-
Introduce el Nombre del puerto y establece el Destino en LAN LAG Member.
-
Haz clic en Aplicar. El puerto miembro del LAG se añade al Socket.
-
-
Haz clic en Guardar. La configuración del LAG se guarda y se envía al Socket.
Para despliegues de alta disponibilidad (HA) de Sockets, puedes elegir enviar paquetes de mantenimiento VRRP a través del paquete LAG. Alternativamente, también puedes elegir usar un puerto LAN dedicado para el tráfico VRRP en lugar del LAG. Usa los ajustes de Destino del puerto LAN en el maestro LAG para configurar que el tráfico VRRP se envíe a través del paquete LAG.
Para configurar el paquete LAG para enviar tráfico VRRP:
-

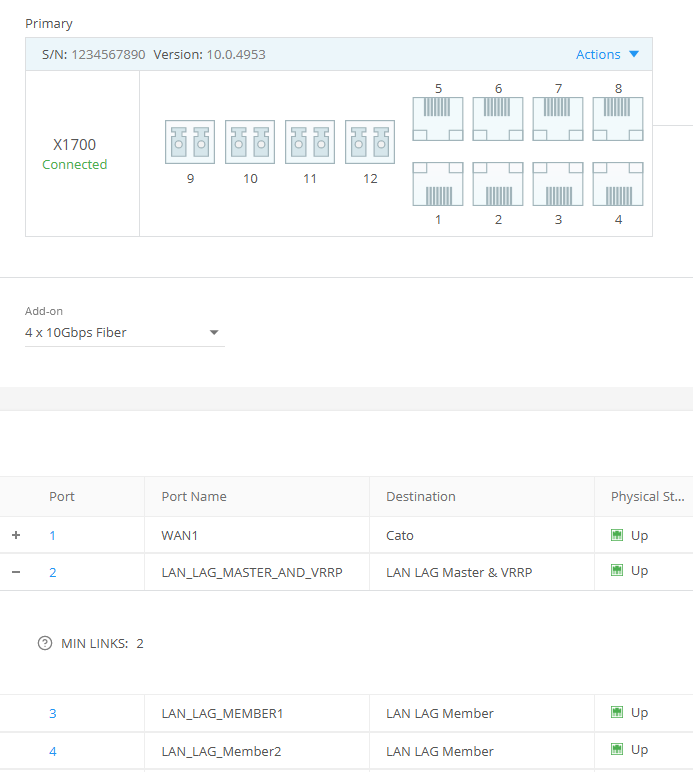

Desde el puerto LAN para el maestro LAG, establece el Destino en LAN LAG Master & VRRP.
-
Haz clic en Guardar.
Nota
Nota: Para sitios que funcionan en modo de alta disponibilidad (HA), dado que la configuración LAG se aplica a ambos Sockets, asegúrate de que la disposición física de los cables de red sea la misma para ambos Sockets.
Si necesitas desactivar el paquete LAG, primero desactiva los miembros del LAG y luego desactiva el maestro LAG. No puedes desactivar el maestro LAG sin desactivar primero los miembros del LAG.
Para desactivar el paquete LAG:
-
Desactiva los enlaces miembros del LAG:
-
Selecciona el enlace miembro del LAG.
-
Desde Destino, selecciona Desactivado.
-
Repite los dos pasos anteriores para cada enlace miembro del LAG.
-
-
Desactiva el enlace maestro del LAG:
-
Selecciona el enlace maestro del LAG.
-
Desde Destino, selecciona Desactivado.
-
-
Haz clic en Guardar. El paquete LAG está desactivado.

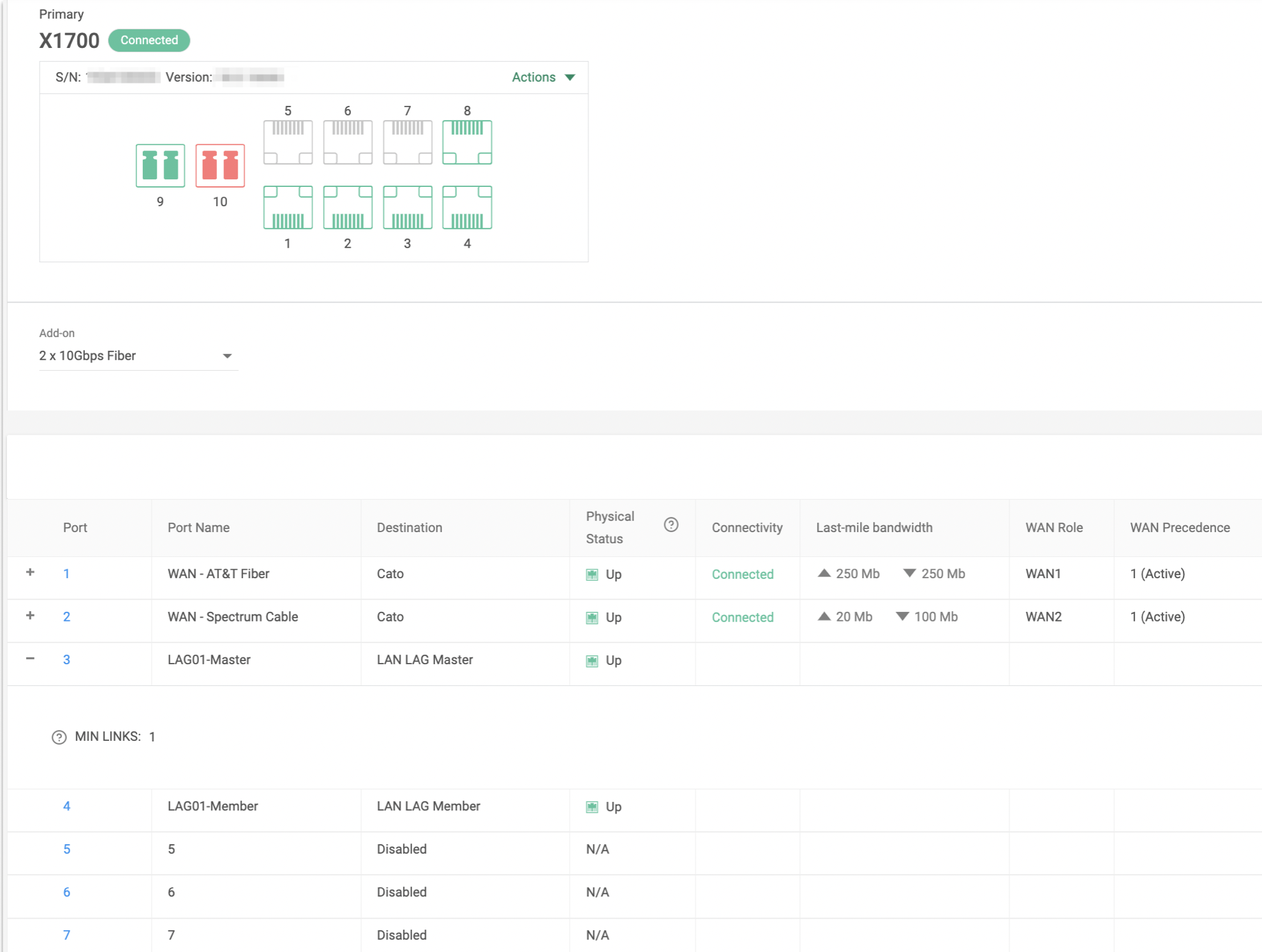

El siguiente diagrama muestra una configuración de LAG de muestra en la pantalla Sockets. Hay dos puertos (puertos 3 y 4) en el LAG, el puerto 3 es el maestro LAG y el puerto 4 es el miembro LAG. El Min Links está configurado en 1, esto significa que al menos uno de los dos puertos debe tener conectividad para que el LAG se considere operativo.
Usa la pestaña Monitor en el Socket WebUI para mostrar el estado en tiempo real y el rendimiento de todo el LAG y de los miembros individuales del LAG.
Para más información sobre cómo iniciar sesión en el Socket WebUI, consulta Accediendo al Socket WebUI.
Nota
Nota: Para un Socket x1500 que tiene el puerto LAN2 configurado como maestro o miembro del LAG, la IP de Gestión por defecto del puerto LAN2 ya no está disponible. Usa la dirección IP Local del LAG (Site Settings > Networks > Native Range) como la IP de Gestión para acceder al Socket WebUI.

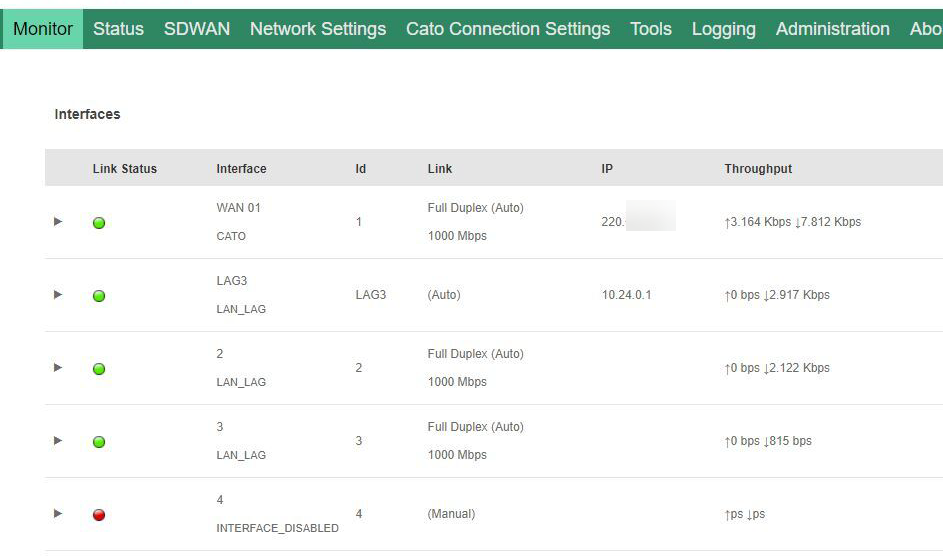

La siguiente tabla explica el estado del LAG en el Socket WebUI de muestra anterior:
|
Nombre |
Descripción |
|---|---|
|
Estado de Enlace |
Los íconos verdes indican que LAG 3 (el paquete LAG) y los puertos miembros LAG 2 y 3 están en el estado Link-Up. |
|
Id |
LAG3 representa el paquete LAG. 2 y 3 son los puertos miembros del LAG. |
|
IP |
La dirección IP del LAG es 10.24.0.1. Los miembros de LAG no están asignados con una dirección IP. |
|
Rendimiento |
LAG3 muestra el rendimiento de subida y bajada del conjunto LAG. 2 y 3 muestran el rendimiento específico de subida y bajada para cada miembro de LAG. |
La pantalla Eventos muestra todos los eventos de LAG para tu cuenta.
Puedes aprender más sobre cómo usar la pantalla de Eventos en Analizando Eventos en Tu Red.
Estos son los eventos que se generan cuando el conjunto LAG o los miembros de LAG cambian de estado (Arriba o Abajo). El tipo de evento es Conectividad - Agregación de Enlace.
|
Nombre de la acción |
Mensaje del evento |
Descripción |
|---|---|---|
|
Arriba |
El estado del miembro de LAG cambió a Arriba |
El estado para el miembro de LAG cambió de Enlace-Abajo a Enlace-Arriba |
|
Arriba |
El estado de LAG cambió a Arriba |
El estado para el conjunto LAG cambió de Enlace-Abajo a Enlace-Arriba |
|
Abajo |
El estado del miembro de LAG cambió a Abajo |
El estado para el miembro de LAG cambió de Enlace-Arriba a Enlace-Abajo |
|
Abajo |
El estado de LAG cambió a Abajo debido a la violación de la condición de enlaces mínimos |
El estado para el LAG cambió de Enlace-Arriba a Enlace-Abajo porque el LAG no tiene el número mínimo de enlaces Enlace-Arriba |
El valor para el campo de interfaz de socket muestra el puerto físico para el miembro de LAG.
