Configuración de Rangos de Red para un Sitio

El Rango Nativo para el sitio es el rango IP que configuraste para cada interfaz LAN cuando creaste el sitio. Puedes configurar rangos de red LAN adicionales con sus propios rangos de direcciones IP.

Los tipos de redes que puedes añadir dependen del Tipo de Conexión del sitio:

Para obtener más información sobre la configuración de ajustes DHCP para un rango de red, consulte Configuring DHCP Settings.

Usa la sección Networks para definir los rangos de red para cada interfaz LAN configurada para el sitio. Las direcciones IP no pueden usar bloques CIDR /31 o /32.

Mejor Práctica: Todos los sitios en tu cuenta usan rangos de red únicos para optimizar la resolución de problemas y evitar bucles de ruta. Sin embargo, si dos o más sitios en tu cuenta usan rangos de direcciones IP superpuestos, debes habilitar y configurar la Traducción de Rango Estático. Para obtener más información, consulte Configuring System Settings for the Account.

Estos son los tipos de rangos de IP de red que puedes crear:

Para obtener más información sobre la configuración de ajustes DHCP para un rango de red, consulte Configuring DHCP Settings.

Rangos de IP solo para Internet

Puede configurar un rango de red para proporcionar acceso solo a Internet sin la posibilidad de comunicación con la WAN. Los rangos Solo Internet pueden configurarse en múltiples sitios con rangos IP idénticos. Esto simplifica la gestión de la red y mejora la seguridad para servicios de invitados, como el WiFi de invitados.

Los rangos de red Solo Internet no se propagan a la tabla de enrutamiento global mantenida en la Nube de Cato, y se gestionan localmente en el Socket. Los hosts dentro de este rango pueden acceder a aplicaciones de Internet basadas en la configuración del firewall de Internet del sitio.

Cato recomienda, como una buena práctica para la seguridad de las redes WiFi de invitados, utilizar rangos solo para Internet junto con el portal cautivo de Cato.

Las rangos solo de Internet requieren un sitio IPsec o un sitio Socket con un Socket físico con la versión 23 y superior. Los rangos solo de Internet soportan lo siguiente:

• Configuraciones de DHCP

• Redireccionamiento de puerto local

• Redirección DNS

• Configuraciones del firewall LAN

• Reglas de omisión

Las siguientes limitaciones conocidas se aplican a los rangos Solo Internet:

• Los ajustes de Ruta Via no pueden usarse con rangos Solo Internet. Los anfitriones en una red Solo Internet egresan solo desde el PoP conectado al Socket local.

• El redireccionamiento de puerto remoto no está soportado para rangos solo-internet.

• Los rangos nativos no pueden ser configurados como solo-internet.

To create an IP address range for a LAN interface:

1. From the navigation menu, click Network > Sites and select the site.

2. From the navigation menu, click Site Configuration > Networks.

3. Expand the LAN interface.

4. From the LAN interface, click New to add a new network segment for the IP range.

   The New Interface IP Range panel opens.

5. Enter the Name for the IP range.

6. From the Type drop-down menu, select the type of IP range: Direct, Routed, or VLAN.

   Nota: Los rangos VLAN son soportados solo para Sockets físicos y vSockets ESX.

7. Enter the Subnet and IP settings based on the range type:

   • For Direct and VLAN ranges, enter the Local IP. This is the IP address for the Cato LAN port.

   • For Routed ranges, enter the Gateway. This is the next hop IP address for the neighboring router.

8. For VLANs, enter the VLAN ID for this range.

9. (Optional) Configure the DHCP settings for this range, from the DHCP Range drop-down menu select one of these options:

   • Disabled - DHCP is disabled for this range

   • Account Default - this range uses the default DCHP settings for the account

   • DHCP Range - Enter the range of IP addresses that the DHCP server assigns for this segment

10. (Opcional) Configurar Configuraciones Adicionales para el rango:

    • Para configurar el rango como Solo Internet, bajo Tipo de Enrutamiento, seleccione Solo Internet.

    • Para habilitar mDNS en una VLAN, bajo Multicast, seleccione Puerta de enlace mDNS. Para más información, consulte Enabling mDNS Between Subnets.

11. Click Apply. The New Interface IP Range panel closes.

12. Haga clic en Guardar. The IP address range is created.

Before you can delete a network range, make sure that it isn't used somewhere else in the Cato Management Application, such as network or firewall rules. In addition, make sure that no hosts are configured for that range (in Network > Site Settings > Host).

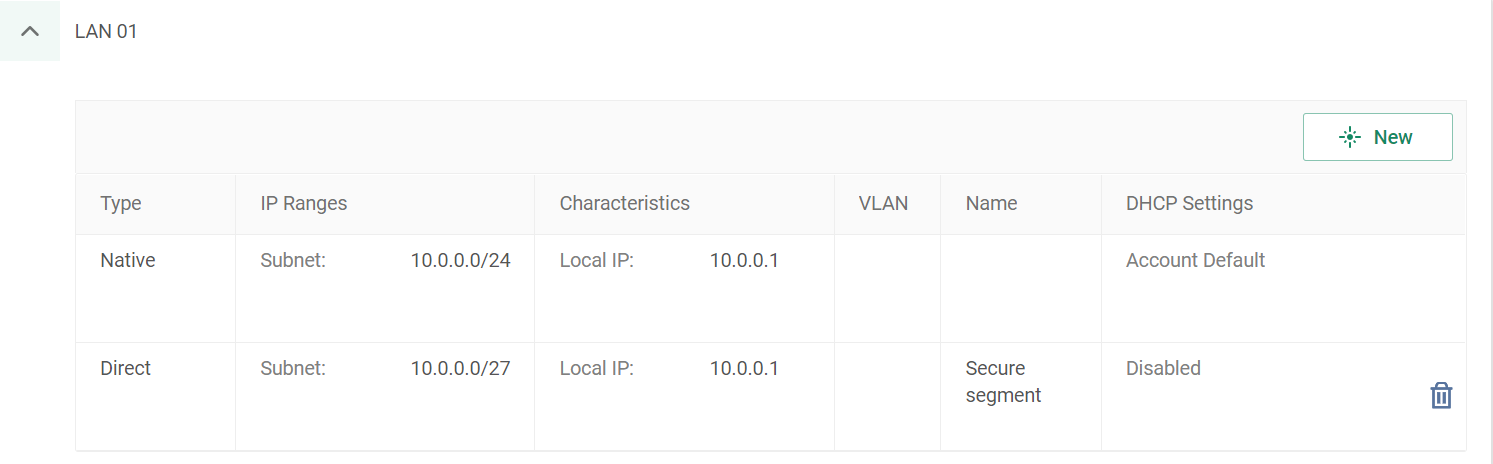

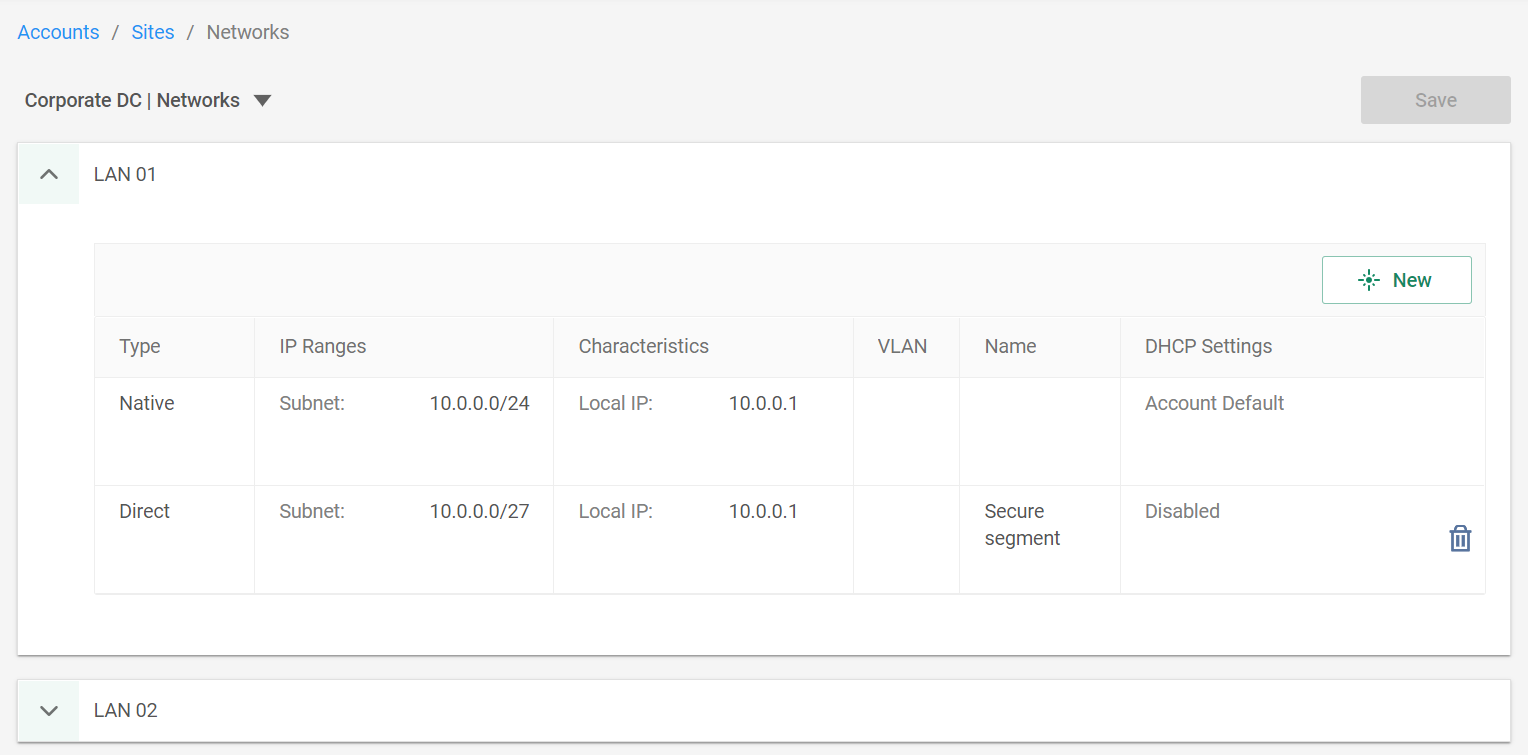

In some cases, you may need to define a special security policy for a segment of IP addresses that are part of a bigger network range. For example, within 10.0.0.0/24, the 10.0.0.0/27 block has different security requirements.

To support such cases, you can define a network range within a site that is a subset of an existing range in the same site. Then, use the item for that network sub-range in a security policy (such as a firewall rule).
