Este artículo proporciona información de antecedentes sobre el uso de perfiles de QoS y Gestión de Ancho de Banda con reglas de red en su cuenta.
Puede definir y gestionar su ancho de banda desde una ubicación centralizada con tanto detalle como sea necesario mediante:
-
Configurar las políticas de QoS de su organización a través de perfiles de Gestión de Ancho de Banda. Estos perfiles definen prioridades y limitan el ancho de banda de subida/bajada a una velocidad fija o un porcentaje del ancho de banda total.
-
Analizar QoS en tiempo real o ver datos históricos.
Para más información sobre cómo trabajar con perfiles de Gestión de Ancho de Banda, consulte:
Puede definir y gestionar PBR desde una ubicación centralizada con tanto detalle como sea necesario.
El PBR comprende las siguientes funciones principales:
-
Selección de Transporte: puede definir a través de qué transporte (como Cato o Alt. WAN) transferir tráfico específico. Por ejemplo, si un sitio tiene Alt. WAN (MPLS) así como un enlace a internet, puede definir un PBR donde cierto tráfico WAN se dirija sobre MPLS mientras el tráfico restante e internet se dirigen sobre el Socket de Cato.
-
Selección de NIC: puede definir a través de qué NIC transferir tráfico específico. Por ejemplo, si un sitio tiene múltiples líneas de internet, puede definir un PBR donde un NIC se use para todas las aplicaciones de negocios, mientras otro NIC se use para aplicaciones no comerciales.
Nota
Nota: La selección de NIC solo es aplicable asumiendo que el transporte seleccionado sea Cato.
-
Salida o NAT desde el Socket de Cato: puede seleccionar a través de qué PoP(s) o IP(s) debería salir el tráfico específico desde el Socket de Cato, como se explica en los siguientes ejemplos:
-
Saliendo desde una ubicación específica (Enrutamiento vía): Si quiere optimizar el tráfico de internet específico para salir del Socket de Cato más cercano a la ubicación objetivo, o salir de ubicaciones específicas con fines de localización.
-
NAT con una IP específica: Si necesita salir con una IP específica para obtener acceso seguro a las aplicaciones SaaS aplicables (por ejemplo, salir tráfico de Salesforce con una IP específica desde el Socket de Cato y poner esa IP en la lista blanca de Salesforce aumenta la seguridad general y obliga a los usuarios a acceder a Salesforce desde el Socket de Cato, beneficiándose de la Pila de Servicios de Seguridad del Socket de Cato).
-
Nota
Nota: Una dirección IP específica está asociada solo con su cuenta y no se compartirá con ningún otro cliente de Cato Networks. Para salir con una IP específica, primero debe obtener un formulario de asignación de IP de Cato.
El PBR de Cato está estrechamente asociado con el motor de QoS de Cato y las Reglas de Red.
El motor de QoS monitorea dinámicamente la matriz de calidad de cada enlace (congestión, pérdida de paquetes, jitter, latencia).
Al definir Reglas de Red, puede definir la funcionalidad del PBR de la siguiente manera:
-
Selección específica de transporte/NIC - aunque Socket de Cato es el transporte predeterminado, puede seleccionar un transporte diferente como primario, y seleccionar qué transporte secundario usar si el transporte primario no está disponible (debido a un fallo o matriz de calidad del motor de QoS).
Nota
Nota: Si selecciona transportes/NIC específicos, el motor de QoS monitorea la pérdida de paquetes, jitter y latencia. si ocurre congestión, se eliminan paquetes.
-
Automático: puede definir reglas de red para seleccionar dinámicamente el mejor enlace disponible sobre el cual enviar el tráfico, basándose en la matriz de calidad de enlace del motor de QoS del Socket de Cato. Si la calidad de un enlace no cumple con estos umbrales de calidad, se considera no disponible y se usará el otro enlace.
Nota
Nota: Si selecciona transportes automáticos, el motor de QoS monitorea la congestión, pérdida de paquetes, jitter y latencia.
-
Ninguno: puede configurar el transporte/NIC secundario en ninguno. Por ejemplo, en un sitio con dos enlaces, uno se utiliza para tráfico empresarial, mientras que el otro para tráfico no comercial. Si el enlace de tráfico no comercial falla, no necesariamente desea transferir este tráfico al enlace empresarial.

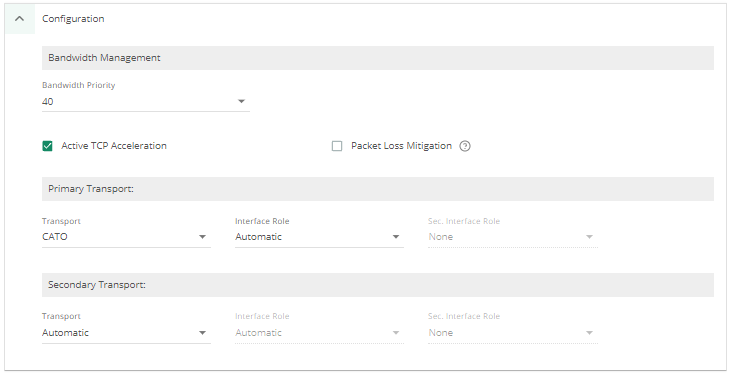

Define su PBR cuando configura las acciones para una Regla de Red, como se describe en Configurar Reglas de Red.
Puede monitorear el PBR en tiempo real o ver datos históricos, presentándole una mejor comprensión de cómo se está enrutando su tráfico y permitiéndole ajustar el PBR en consecuencia.
Cuando configura un sitio, también define la capacidad de ancho de banda de subida/bajada para el sitio. De esta forma, el Socket de Cato está al tanto de la capacidad de cada enlace, y puede aprovecharlo aún más en el motor de QoS. Como parte del motor de QoS, Cato monitorea continuamente la matriz de calidad de cada enlace basándose en estos factores: congestión, pérdida de paquetes, jitter y latencia.
El Socket decide dinámicamente cómo enviar el tráfico sobre el mejor enlace disponible de acuerdo con la configuración en el PBR.
También puede configurar Reglas de Salud para establecer alertas basadas en los umbrales de calidad de enlace que puede configurar en Red > Reglas de Salud de Enlace.
Además, Cato utiliza Weighted Random Early Drop (WRED). Antes de descartar un paquete (debido a falta de capacidad), Cato almacena en búfer un umbral mínimo de 250 paquetes y un umbral superior de 500 paquetes. Puede usar análisis para profundizar y obtener más información sobre los paquetes descartados.
Para cada perfil de Gestión de Ancho de Banda, asigna un número que define su prioridad. Cuando asigna estos perfiles priorizados a las Reglas de Red, implementa efectivamente la priorización de tráfico que incluye, cuando los enlaces están congestionados, la limitación del tráfico según los límites definidos en el perfil de Gestión de Ancho de Banda.
Para más información sobre Reglas de Red, consulte Configurar Reglas de Red.
Cato proporciona un conjunto de prioridades predefinidas asignadas a las reglas de red predefinidas de la siguiente manera:
|
Prioridad |
Propósito Predefinido |
|---|---|
|
P10 |
Priorización del tráfico de Voz y Video a través de WAN e Internet. |
|
P20 |
Priorización del tráfico RDP a través de WAN e Internet. |
|
P30 |
Priorización del tráfico SMB a través de WAN e Internet. |
|
P40 |
Priorización del resto del tráfico WAN. |
|
Predeterminado |
Priorización del resto del tráfico de Internet y usado como prioridad por defecto cuando una Regla de red no tiene un contexto de QoS (lo que significa que no se debe asignar una prioridad específica a ella) |
