Cómo reiniciar un X1500B Socket (Unidad USB)

Este artículo explica cómo reiniciar un X1500B Socket a la imagen de fábrica usando una unidad USB.

Nota

¡ADVERTENCIA! Cato tiene dos modelos de hardware Socket certificados para sitios x1500 (x1500 y x1500B). Asegúrese de identificar el modelo exacto de Socket antes de instalar la imagen en el Socket.

Para obtener más información sobre los dos modelos de Socket X1500, consulte Descripción general de la reinstalación de Cato Sockets.

Identificando el Modelo de Socket X1500B

En mayo de 2022, Cato introdujo un segundo modelo de hardware para el X1500 Socket. El nuevo modelo de hardware se denomina X1500B y utiliza una imagen diferente al Socket X1500.

Hay dos formas de identificar el modelo X1500B, el puerto PSU (unidad de suministro de energía) en el panel trasero y la etiqueta adhesiva en la parte inferior del Socket.

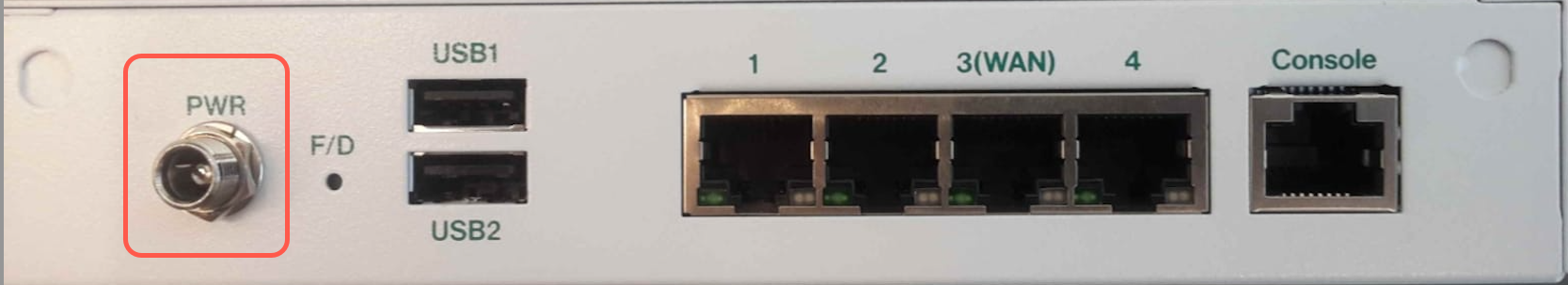

  • PSU en el panel trasero


  • Etiqueta adhesiva en la parte inferior


Si instala la imagen X1500 en un X1500B Socket, puede hacer que el Socket deje de funcionar.

Restablecer el Socket a la Configuración y Versión Predeterminada de Fábrica



Esta es una descripción general de alto nivel de los pasos para restablecer un Socket a la imagen de fábrica usando una unidad USB.

  1. Prepara la imagen: descárguela y descomprímala.

  2. Grabe la imagen en la unidad USB.

  3. Instale la imagen en el Socket.

Preparando la Imagen del Socket

  1. Descargue el archivo de imagen

    Para obtener más información sobre cómo obtener el archivo de imagen, consulte Archivos de Imagen de Socket y vSocket.

  2. Descomprima la imagen (consulte las instrucciones a continuación).

    Después de descomprimir la imagen, el archivo se encuentra en el siguiente directorio: live

  3. Consiga una unidad USB con al menos 8GB. Si es necesario formatear la unidad USB, use el formato exFAT o FAT32. Al usar el formato FAT32, la unidad USB no debe ser mayor a 32GB.

Grabando la Imagen X1500B en la Unidad USB

Esta sección explica cómo grabar la imagen del Socket en la unidad USB para Windows, macOS y Linux.

Después de descomprimir la imagen, compare el hash del archivo de imagen DD descomprimido con el hash correcto verificado por Cato. Esto confirma la integridad de la imagen de disco antes de escribir el firmware del Socket en el disco duro.

  • Un archivo con el hash verificado está adjunto a este artículo

  • Guarde el archivo en el mismo directorio que la imagen de disco descomprimida

Grabando la Imagen con Windows

  1. Conecte la unidad USB a su dispositivo Windows.

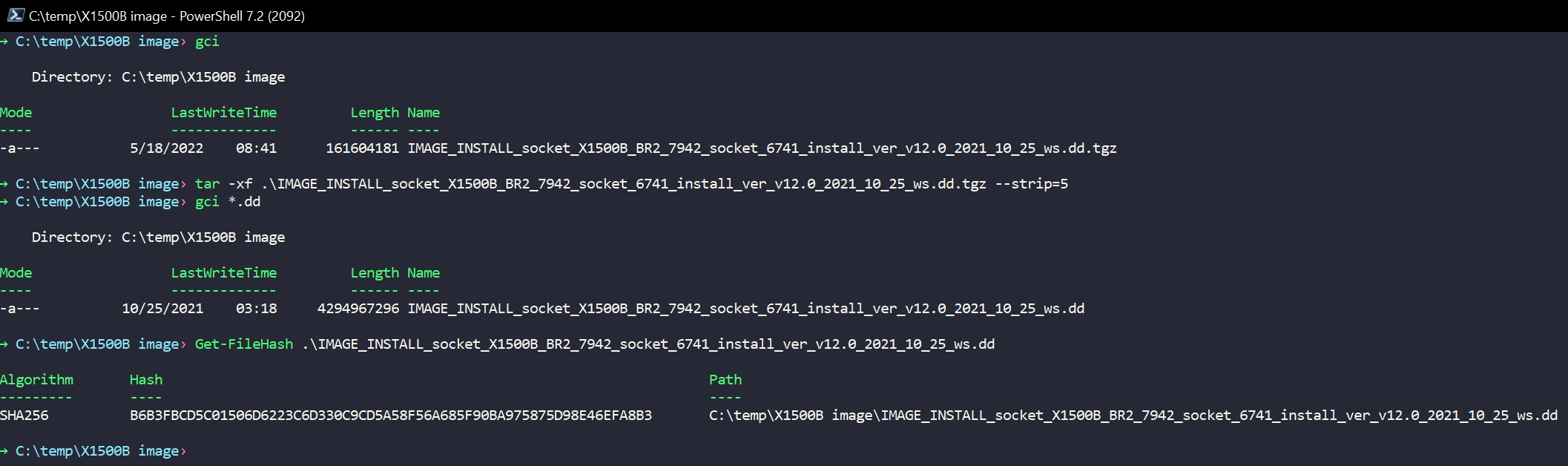

  2. Descomprima la imagen desde el Powershell elevado en el mismo directorio que ambos archivos, ejecute tar -xf <archive-filename>


    Nota

    Nota: El software común de descompresión (como Winzip, 7zip o Winrar) corromperá la imagen, resultando en un archivo que es de aproximadamente 135MB en tamaño. Extraer el archivo usando el comando tar de CLI de Windows debería resultar en un tamaño de archivo mayor a 1GB.

  3. Asegúrese de colocar el archivo de hash en el mismo directorio que el archivo de imagen.

  4. Ejecute el siguiente comando para comparar el hash del archivo de imagen del Socket:

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1500B_BR2_19034_production_socket_v21.1_20240919_2025_01_01.dd).Hash -eq (gc .\X1500B-hash.txt).split()[0]

    El comando devuelve Verdadero cuando los hashes son iguales.

  5. Descargue e instale software de creación de imágenes de disco, como Win32 Disk Imager.

  6. Escriba la imagen en la unidad USB. (Es posible que necesite mostrar todos los archivos con *.* para ver el archivo DD)

Grabando la Imagen con macOS

  1. Conecte la unidad USB.

  2. Abra una ventana de terminal.

  3. Identifique la nueva unidad utilizando el comando diskutil list

  4. Desmonte la unidad identificada utilizando diskutil unmountDisk <diskN>

    <diskN> es una variable que identifica en el paso anterior, este resultado de ejemplo muestra la unidad como disk0:

    diskutil lista
/dev/disk0 (interno, físico)

  5. Descomprima la imagen (haga doble clic en el archivo).

  6. Ejecute el siguiente comando para comparar el hash de archivo de la imagen del Socket:

    shasum -a 256 <nombre-del-archivo>

    Compare la salida de este comando con el hash verificado anteriormente.

  7. Ejecute el siguiente comando: dd if=./<file name> of=/dev/diskN bs=16m

    Por ejemplo dd if=./IMAGE_INSTALL_socket_X1500B_BR2_19034_production_socket_v21.1_20240919_2025_01_01.dd of=/dev/diskN bs=16m

    ADVERTENCIA: Asegúrese de escribir la imagen en la unidad USB y no en su disco duro.

Grabando la Imagen con Linux

  1. Conecte la unidad USB a su máquina Linux

  2. Identifique cuál dispositivo es su USB /dev/sdb o /dev/sdc

  3. Descomprima la imagen.

  4. Ejecute el siguiente comando para escribir la imagen en el USB:

    dd if=./IMAGE_INSTALL_socket_X1500B_BR2_19034_production_socket_v21.1_20240919_2025_01_01.dd of=/dev/sdX

    Notas:

    • Para versiones compatibles, puede agregar status=progress al comando dd para ver el estado de la operación de grabación en USB.

    • Asegúrese de escribir la imagen en la unidad USB y no en su disco duro.

Instalando la Imagen en el Socket

Después de preparar la imagen del Socket en la unidad USB, inserte la unidad en el Socket. Cuando el Socket se inicia, instala la imagen y se restablece a la configuración predeterminada de fábrica.

Nota

Nota: Si el Socket se muestra actualmente en la Cato Management Application como asignado a un sitio, desasigne el Socket del sitio (vea Gestionando Sockets). Luego, después de instalar la nueva imagen, puede asignar el Socket al sitio nuevamente.



  1. Conecte la unidad USB al puerto USB del Socket.

  2. Reinicie el Socket (desenchufe la alimentación y conéctela de nuevo).

  3. Toma hasta 5 minutos escribir la imagen en el Socket. Cuando se complete, el Socket se apagará solo.

  4. ¡IMPORTANTE! Desconecte la unidad USB (de lo contrario, el paso 3 sucederá de nuevo).

  5. Encienda el Socket (desenchufe la alimentación y conéctela de nuevo).

  6. El Socket iniciará en la versión predeterminada y la configuración de fábrica.

Verificando la Versión del Socket

Después de instalar la imagen del Socket, puede verificar que el proceso haya sido exitoso usando el Socket WebUI para verificar la versión del Socket.

Para obtener más información sobre cómo iniciar sesión en el Socket WebUI, vea Accediendo al Socket WebUI.

Nota

Nota: Si inicia sesión en el Socket WebUI localmente después de instalar la imagen del Socket, el nombre de usuario y la contraseña de inicio de sesión se restablecerán a la configuración predeterminada.

Para verificar la versión del Socket:

  1. Inicie sesión en el Socket WebUI.

    Puede usar un cable Ethernet para conectar el puerto LAN2 del Socket X1500 a la computadora.

  2. Navegue a la página Acerca de.

  3. Confirme que la Versión es la misma que el archivo de imagen que descargó anteriormente.

    El ejemplo a continuación muestra la versión para un X1500 Socket con la versión 17.x del Socket:
