Mostrando la Tabla de Enrutamiento para su Cuenta

Este artículo analiza cómo utilizar la pantalla de la Tabla de Enrutamiento para analizar la información de enrutamiento de su cuenta.

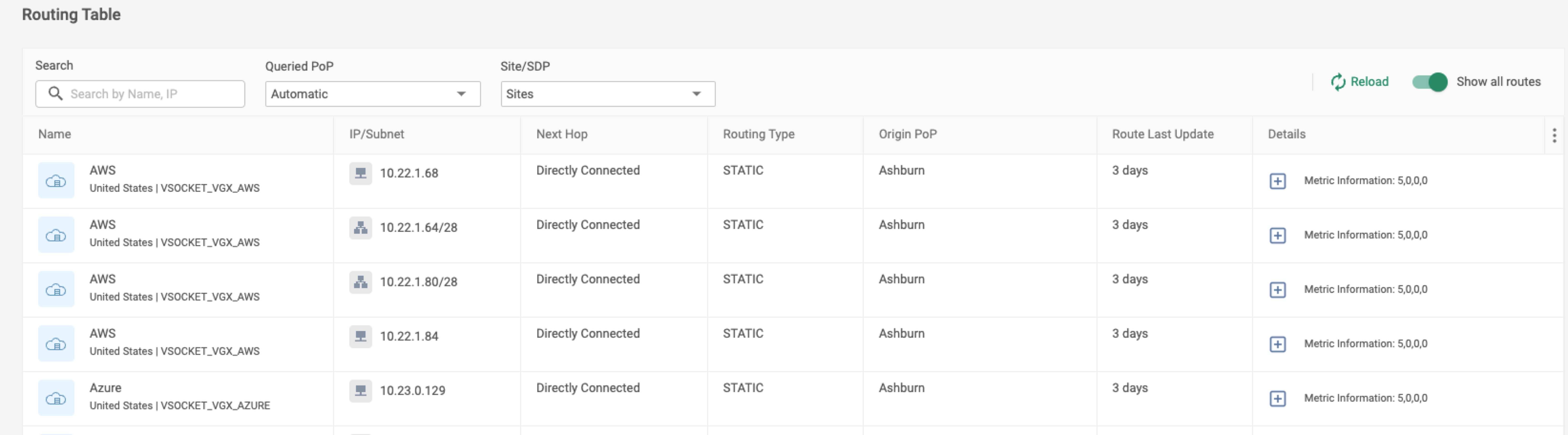

Por defecto, la pantalla de la Tabla de Enrutamiento muestra todas las rutas activas e inactivas para la cuenta. Las rutas activas tienen las mejores métricas de ruta y se utilizan para el reenvío de tráfico, mientras que las rutas inactivas tienen métricas menos preferidas. Por ejemplo, en un sitio con dos vecinos BGP, se aprenden las mismas rutas de ambos vecinos. La ruta con la métrica BGP preferida aparece como activa, mientras que las rutas con métrica menos preferida aparecen como inactivas.  Si el vecino BGP primario se cae, la ruta inactiva se vuelve activa y se utiliza para el reenvío de tráfico.

Puede buscar rutas específicas, subredes, nombres de sitios y Usuarios SDP según su dirección IP o nombre. La tabla se filtra dinámicamente a medida que ingresa el texto de búsqueda. Puede filtrar las rutas de la siguiente manera:

  • PoP Consultado - Todos los PoPs de Cato que sirven a la cuenta tienen información de enrutamiento similar.

    • Automático opción – La información de enrutamiento se consulta de un PoP aleatorio

    • Seleccione manualmente un PoP específico que se consultará la información de enrutamiento

  • Sitios/Usuarios SDP – Seleccione para mostrar rutas para sitios, Usuarios SDP, o para ambos (por defecto solo se muestran rutas para sitios)

Para mostrar la tabla de enrutamiento:

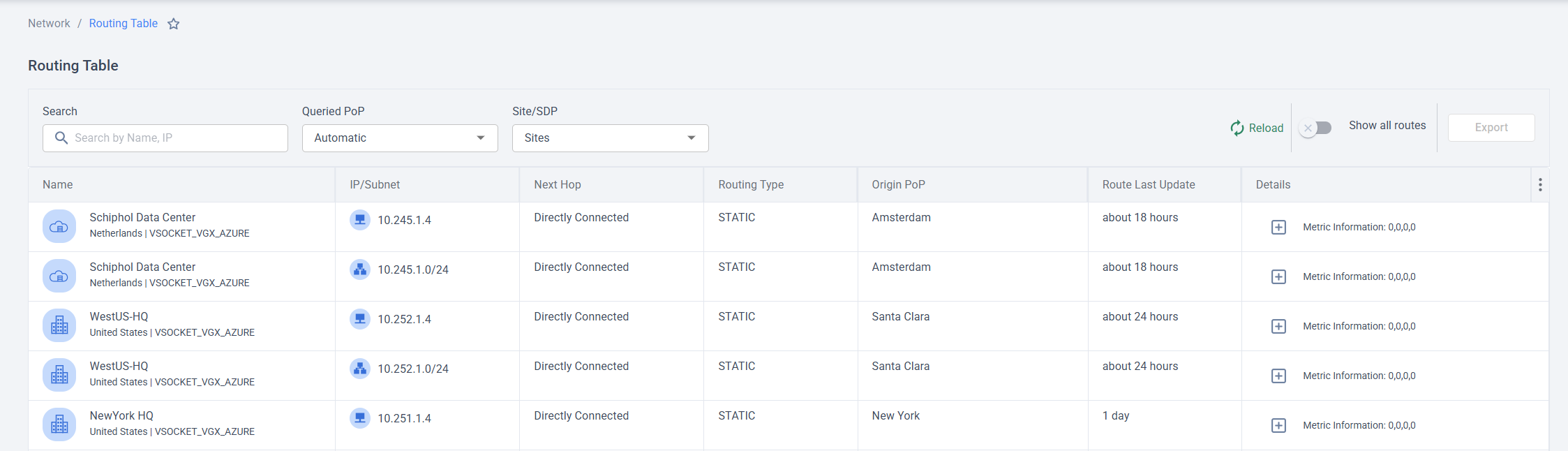

  1. Desde el panel de navegación, haga clic en Red > Tabla de Enrutamiento.

    Se abre la pantalla Tabla de Enrutamiento.


  2. Para mostrar solo las rutas activas, haga clic en el deslizador Mostrar todas las rutas toggle.png.

    El deslizador está en gris cuando esta opción está desactivada.

Comprender los Campos de la Tabla de Enrutamiento

Esta sección explica las columnas y campos en la pantalla de la Tabla de Enrutamiento.

  • Nombre – Nombre del sitio de origen de la ruta o Usuario SDP.

  • IP/Subred - Dirección IP del host o notación CIDR de la subred.

  • Próximo Salto – La dirección IP del dispositivo de próximo salto para esta ruta.

    • Las rutas sin próximo salto aparecen como Conectado Directamente.

  • Tipo de Enrutamiento – Una ruta dinámica o estática.

    • Estático – Una ruta que se define estáticamente en la Aplicación de Gestión de Cato

    • Dinámico – Una ruta aprendida de un dispositivo par. (BGP) Esta ruta no está definida en la Aplicación de Gestión de Cato.

  • PoP de Origen – El PoP de Cato conectado desde donde se origina la ruta.

  • Última Actualización de Ruta – Última vez que el PoP recibió una actualización para la ruta.

  • Detalles – Información métrica adicional para una ruta (si la métrica se muestra como 0 no hay información disponible para ella).

    • Métrica del Túnel – Prioridad del túnel (se prefiere un valor menor)

    • Peso – Prioridad de par BGP configurada (se prefiere un valor menor)

    • Longitud AS – Longitud del camino AS para esta ruta (si está disponible)

    • Métrica Discriminatoria – Atributo MED recibido por un router externo (si está disponible)

  • Información BGP Adicional – Información adicional para rutas dinámicas (si está disponible).

    • Camino AS – Secuencia del Camino AS de la ruta

    • Origen AS – Tipo de origen AS para esta ruta

    • Comunidades – Comunidades BGP recibidas para la ruta
