Este artículo describe cómo configurar un sitio de Socket como puerta de enlace de backhauling y crear reglas de red para enrutar tráfico a un dispositivo LAN que está detrás del Socket para ese sitio.
El reencaminamiento de tráfico de Internet de Cato te permite utilizar reglas de red para reencaminar el tráfico relevante a un dispositivo en las instalaciones detrás de un sitio de puerta de enlace de reencaminamiento Socket.
Para más información sobre el encaminamiento de tráfico de Internet con Cato, consulta Configuración de encaminamiento de tráfico de Internet.

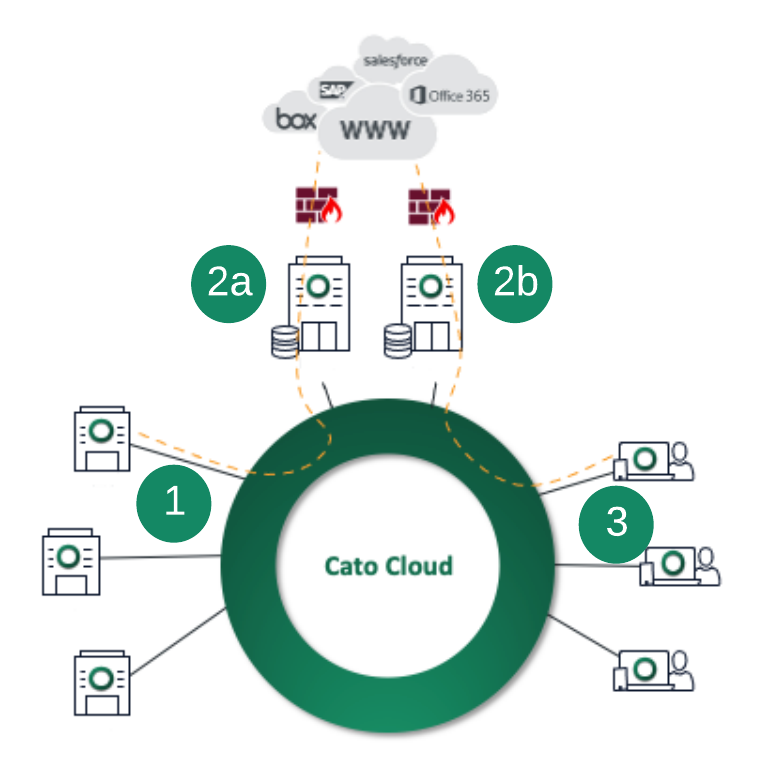

Esta sección es un ejemplo de reencaminamiento de tráfico de Internet desde sitios y usuarios SDP al dispositivo LAN en las instalaciones para el sitio de puerta de enlace primario o secundario.
| Elemento | Nombre | Descripción |
|---|---|---|
| 1 | Sitios fuente | Sitios definidos como la fuente en las reglas de red que reencaminan el tráfico al centro de datos 1 como el sitio de puerta de enlace primario (elemento 2a) |
| 2a | Sitio de puerta de enlace (centro de datos 1) | El centro de datos 1 se define como un sitio de puerta de enlace, y el tráfico de Internet reencaminado se envía a los dispositivos en las instalaciones para un procesamiento adicional. |
| 2b | Sitio de puerta de enlace (centro de datos 2) | El centro de datos 2 también se define como un sitio de puerta de enlace, y el tráfico de Internet reencaminado se envía a los dispositivos en las instalaciones para un procesamiento adicional. |
| 3 | Usuarios SDP | Usuarios SDP definidos como la fuente en las reglas de red que reencaminan el tráfico al centro de datos 2 como el sitio de puerta de enlace primario (elemento 2b) |
Esta sección muestra la visión general de la configuración de tu cuenta para reencaminar el tráfico de Internet a un sitio de puerta de enlace.
- Define uno o más sitios de puerta de enlace de reencaminamiento.
- Crea reglas de red de Internet que reencaminen el tráfico de Internet a los sitios de puerta de enlace.
Define un sitio Socket existente como el sitio de puerta de enlace de reencaminamiento donde la IP de la puerta de enlace local es el destino para el tráfico. Asegúrate de que este sitio cumpla con los requisitos previos mencionados anteriormente.
Para cada sitio de puerta de enlace, habilita el sitio como una puerta de enlace de reencaminamiento y luego configura el destino como la Local Gateway IP del dispositivo LAN del sitio, un firewall o dispositivo de capa 3. El Socket reenvía el tráfico de Internet reencaminado que coincide con la dirección IP de la Puerta de Enlace Local especificada.
Cato no realiza NAT de Origen para el tráfico que se redirige a un dispositivo LAN. El tráfico mantiene la Dirección IP original del remitente. Asegúrese de que el enrutamiento de retorno esté configurado correctamente para admitir flujos de tráfico simétricos.
Nota
Nota: La IP de la Puerta de Enlace Local debe estar dentro de un rango de red configurado para el sitio de puerta de enlace.

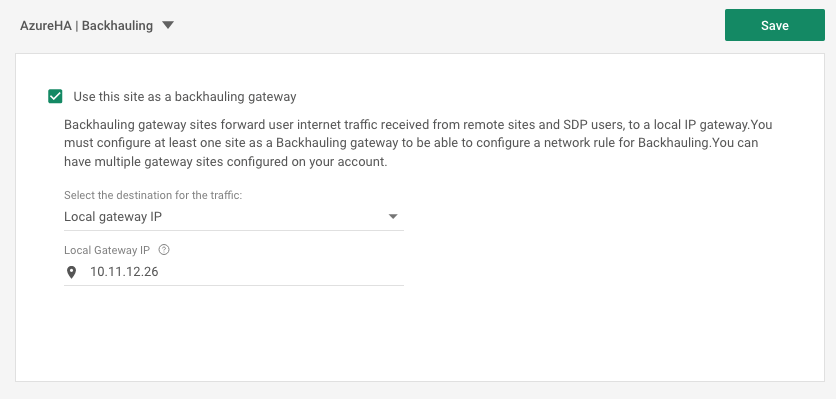

Para definir un sitio como una puerta de enlace de reencaminamiento para un dispositivo LAN:
- Desde el menú de navegación, selecciona Red > Sitios, y selecciona el sitio.
- En el menú de navegación, seleccione Configuración del Sitio > Backhauling.
- Selecciona Usar este sitio como puerta de enlace de reencaminamiento.
- En Selecciona el destino para el tráfico, selecciona IP de la Puerta de Enlace Local.
- Introduce la IP de la Puerta de Enlace Local para el dispositivo LAN.
- Haz clic en Guardar.
Crea una regla de red de Internet y configura la configuración de enrutamiento para dirigir el tráfico a la puerta de enlace de reencaminamiento. Recomendamos que configures más de un sitio de puerta de enlace de reencaminamiento, para que en caso de que el sitio de puerta de enlace primario pierda conectividad, el PoP de Cato reenvíe el tráfico al sitio de puerta de enlace secundario (y así sucesivamente si el sitio de puerta de enlace secundario también está inalcanzable).
Cuando defines un dominio para la aplicación/categoría de una regla de red, solo se reencamina el tráfico para ese dominio específico. Otros flujos de tráfico relacionados para diferentes dominios no se reencaminan.
Nota
Nota: Para usuarios y sitios ubicados en China, asegúrate de que las reglas de red para el tráfico reencaminado no violen las regulaciones de Internet de China.
Para más información sobre la configuración de reglas de red, consulta Configuración de reglas de red.
Para más información sobre opciones de enrutamiento, también puedes ver este video tutorial.
Para configurar una regla de red para reencaminar el tráfico de Internet:
- Desde el menú de navegación, haz clic en Red > Reglas de Red.
- Haz clic en Nuevo. Se abre el panel Agregar Regla de Red.
- Expande la sección General, y en el menú desplegable Tipo de Regla selecciona Internet.
- Configura los otros ajustes Generales.
- Configura los ajustes de Fuente y Aplicación/Categoría para la regla.
- Expande la sección Configuración, y si es necesario, configura los ajustes de Gestión del Ancho de Banda, Transporte Primario y Transporte Secundario.
-

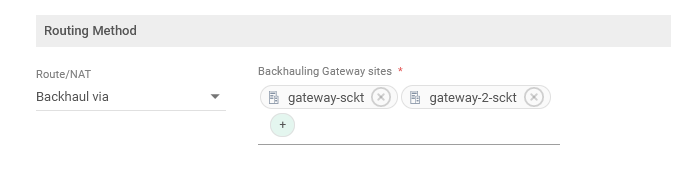

En la sección Método de Enrutamiento, configura la regla para dirigir el tráfico de Internet a los sitios de Puertas de Enlace de Reencaminamiento:
- En el menú desplegable Ruta/NAT, selecciona Reencaminar vía.
- En sitios del Gateway de Backhauling, haga clic en
y seleccione el sitio principal.
-
(Opcional) Repite el paso anterior para uno o más sitios de respaldo.
El orden de los Sitios de Puertas de Enlace de Reencaminamiento define la prioridad para los sitios. El primer sitio es el sitio de puerta de enlace primario, el segundo sitio es el sitio de puerta de enlace secundario, y así sucesivamente.
- Haz clic en Aplicar, y luego haz clic en Guardar.
