Répartition du Trafic Actif/Actif

Comment le trafic est-il distribué à travers les liens WAN d'un Socket en mode Actif/Actif ?

Le trafic sera réparti sur les liens WAN en fonction des indicateurs de santé, de la préférence de lien et du ratio proportionnel des bandes passantes configurées pour chaque lien. La répartition est basée sur le flux plutôt que sur le paquet.

Un flux est une conversation entre un client et un serveur dans laquelle tous les paquets partagent le même quintuplet :

  1. Adresse IP source

  2. Port source

  3. Protocole

  4. Adresse IP de destination

  5. Port de destination

Exemple de Flux

Un utilisateur avec l'adresse IP 192.168.1.20 se connecte à un serveur de messagerie avec l'adresse IP 10.10.10.2 pour envoyer un courriel. Un flux est créé avec le 5-uplet suivant :

  1. IP source : 192.168.1.20

  2. Port source : 34579

  3. Protocole : TCP

  4. IP de destination : 10.10.10.2

  5. Port de destination : 25

Comment fonctionne la Distribution

Chaque flux est réparti dans l'ordre suivant :

  1. Chaque seconde, Cato évalue la qualité du lien de chaque lien actif en calculant un score basé sur des indicateurs de santé qui incluent la perte de paquets, la gigue et la latence. Voici les indicateurs de qualité minimale du lien, qui sont configurables dans la Configuration Avancée du Site :

    • Perte de paquets - 3%

    • Gigue - 30 ms

    • Latence - 600 ms

    S'il n'y a pas de connectivité Internet, le lien ne sera pas sélectionné pour la répartition du trafic. De plus, si un lien ne peut pas atteindre l'un des indicateurs ci-dessus, il reçoit une priorité inférieure et a moins de chances d'être utilisé pour de nouveaux flux de trafic.

    Cato vérifie constamment que la qualité du lien de l'interface choisie est toujours bonne et respecte le SLA acceptable (basé sur les résultats du contrôle d'une seconde). Si le lien est bon, les paquets continuent de circuler à travers celui-ci. Si le lien n'est pas sain et présente un SLA inacceptable, le Socket choisit immédiatement le meilleur lien pour les flux de trafic.

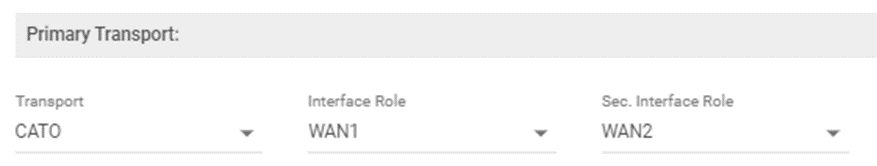

  2. Si tous les liens actifs satisfont les indicateurs de qualité de lien, la répartition du trafic suit l'interface préférée sélectionnée dans la règle du réseau.


  3. S'il n'y a pas d'interface préférée (rôle automatique) dans la règle du réseau, le Socket prend en compte la configuration de bande passante active/active du CMA.

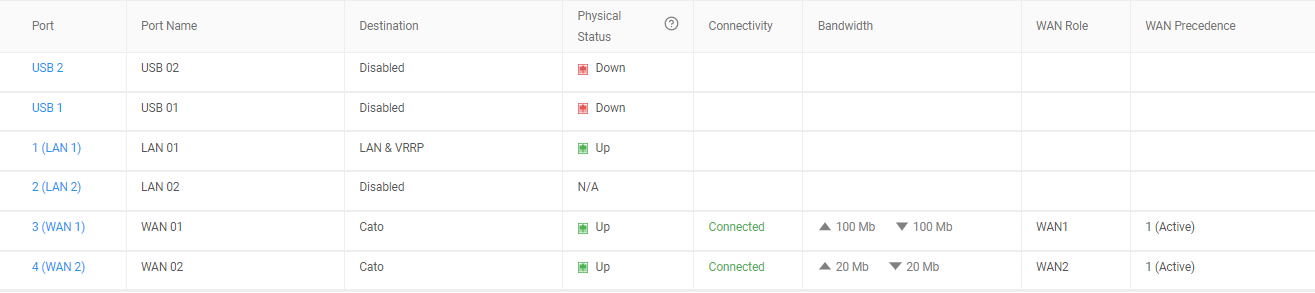

Dans l’exemple ci-dessous, le lien WAN1 est configuré avec une bande passante de 100 Mbps descendant/montant, et le lien WAN2 est configuré avec 20 Mbps descendant/montant.


Dans cette configuration, le ratio de bande passante WAN1:WAN2 est de 100:20 ou 5:1 pour le trafic ascendant et descendant. Par conséquent, cinq flux seront envoyés à WAN1 pour chaque flux qui est envoyé à WAN2.

Le Socket et le PoP auquel il est connecté partagent les tâches de répartition de flux. Le Socket lui-même ne prend en considération que la bande passante montante car il ne contrôle que le trafic envoyé du Socket au PoP (trafic montant). Le PoP prend en considération la bande passante descendante du Socket car il contrôle le trafic envoyé du PoP au Socket (trafic descendant).

Basculement

Si l’un des liens WAN tombe en panne, les paquets appartenant aux flux qui étaient attribués à ce lien seront envoyés au lien WAN qui est toujours opérationnel. Cela garantit que tout flux existant ne sera pas rejeté, bien qu'une légère interruption temporaire puisse être observée pour les applications sensibles à la connexion comme la visioconférence pendant le processus de basculement.
