Cato fournit un modèle de rapport prédéfini qui résume l'utilisation du réseau WAN et Internet pour les sites et les utilisateurs SDP. De plus, il inclut les métriques SLA pour le trafic du site : perte de paquets, paquets jetés, gigue et latence.
Créez le modèle pour un rapport récurrent ou ponctuel avec les sites et les utilisateurs SDP qui sont inclus dans le rapport sur la plage de temps définie. Par défaut, le modèle de rapport prédéfini pour le rapport d'analyse de réseau montre le trafic et les données de tous les sites et utilisateurs SDP pour la semaine précédente.
Pour en savoir plus sur le travail avec les rapports, consultez Rapports Cato.
Créez un nouveau rapport récurrent en définissant les Filtres pour les articles inclus dans le rapport, ainsi que le Programme qui définit la fréquence de génération du rapport - quotidiennement, hebdomadairement ou mensuellement. Les rapports générés sont stockés dans le Cato Cloud, et peuvent être envoyés par email automatiquement ou téléchargés. Le Programme définit également la plage de temps couverte par chaque rapport.
Vous pouvez sélectionner la liste de diffusion des adresses e-mail pour les destinataires, ce qui peut inclure les administrateurs de l'application de gestion Cato et les utilisateurs externes.
Pour plus d'informations sur les listes de diffusion, consultez Working with Mailing Lists.
Pour créer un rapport d'analyse réseau récurrent :
- Depuis le volet de navigation, sélectionnez Accueil > Rapports.

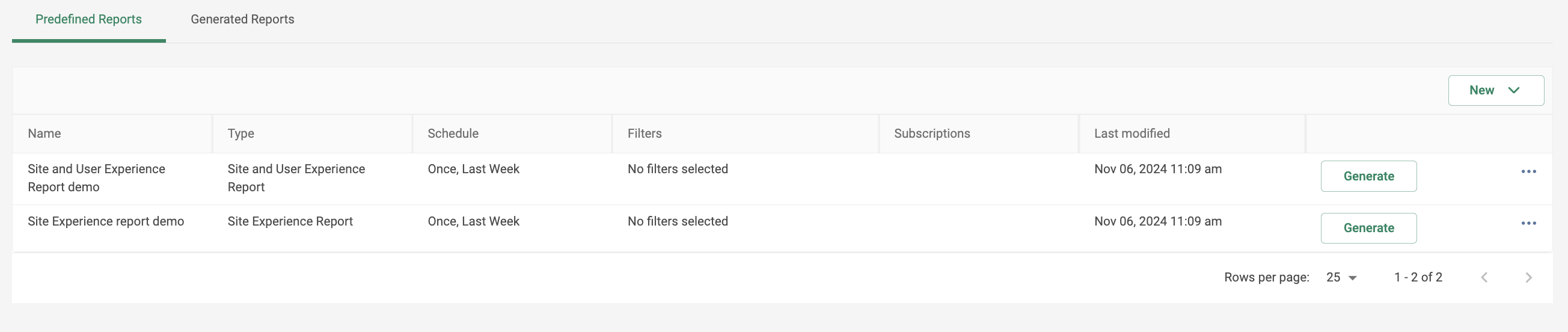

- Depuis l'onglet Catalogue, sélectionnez le modèle que vous souhaitez utiliser pour générer le rapport.
- Cliquez sur Générer > Créer un Programme.
- Entrez un Nom de Rapport.
-
(Optionnel) Dans Filtres, sélectionnez des sites ou utilisateurs spécifiques pour le rapport prédéfini.
Par défaut, le rapport prédéfini inclut tous les sites et utilisateurs.
Pour inclure plusieurs sites ou utilisateurs dans le rapport, utilisez l'opérateur IN.
- Définissez quand le rapport sera généré et envoyé :
- Sélectionnez la Fréquence à laquelle le rapport est envoyé automatiquement : Quotidien, Hebdomadaire, ou Mensuel.
- Pour les rapports programmés hebdomadaires et mensuels, dans chaque sélectionnez le jour où le rapport est envoyé.
-
Dans Envoyer à la Liste de Diffusion, sélectionnez la Liste de Diffusion qui reçoit le rapport.
Vous pouvez cliquer sur Nouveau pour créer une nouvelle liste de diffusion.
- Cliquez sur Sauvegarder le Programme. Le rapport est ajouté à l'onglet Rapports Sauvegardés.
Les rapports récurrents sont générés automatiquement selon les paramètres de leur programme. Par exemple, un rapport hebdomadaire configuré pour le lundi est généré chaque lundi. Vous pouvez également choisir de générer manuellement un rapport récurrent à la demande, auquel cas le rapport généré utilise la plage de temps définie basée sur le jour actuel. Si un administrateur génère manuellement un rapport hebdomadaire un mardi, la plage de temps pour le rapport est les 7 jours précédents à partir de ce mardi, indépendamment du jour de départ du rapport récurrent. Pour plus d'informations sur la plage horaire des rapports récurrents, voir rapports Cato.
Vous pouvez créer un rapport ponctuel basé sur le modèle d'analyse réseau. Vous définissez les Filtres pour les articles inclus dans le rapport.
Pour créer un rapport ponctuel :
- Depuis le volet de navigation, sélectionnez Accueil > Rapports.
- Depuis l'onglet Catalogue, sélectionnez le modèle que vous souhaitez utiliser pour générer le rapport.
- Sélectionnez Générer > Générer Maintenant.
- Entrez un Nom de Rapport.
- Dans Filtres, définissez la Plage de Temps et le Fuseau Horaire du rapport.
- Cliquez sur Générer, le rapport est généré et vous le téléchargez depuis l'onglet PDFs Générés.
Pour les sections du rapport qui montrent les principaux sites, les graphiques qui montrent au fil du temps affichent les trois principaux sites, d'autres graphiques montrent les dix principaux sites.
- La latence mesure le temps aller-retour dans le tunnel entre le site et le PoP dans le Cato Cloud
- La gigue est la différence dans le délai en millisecondes (ms) entre les paquets de données
- Les paquets jetés sont le nombre de paquets rejetés par le moteur QoS en raison de la congestion
- Les paquets perdus sont le nombre ou le pourcentage de paquets perdus dans le tunnel entre le site et le PoP dans le Cato Cloud
Voici les sections du rapport d'analyse réseau :
-
Résumé du trafic
- Trafic total des sites : Graphique montrant le volume et le pourcentage de trafic montant et descendant pour tous les sites
- Trafic total des sites au fil du temps : Chronologie qui montre le trafic total montant et descendant pour tous les sites sur la période
- Trafic total des utilisateurs SDP : Graphique montrant le volume et le pourcentage de trafic montant et descendant pour tous les utilisateurs SDP
- Trafic total des utilisateurs SDP au fil du temps : Chronologie qui montre le trafic total montant et descendant pour tous les utilisateurs SDP sur la période
-
Principaux sites par consommation de trafic
-
- Sites Principaux par Latence Moyenne : Latence moyenne (en ms) pour les sites principaux sur la période de temps
- Sites Principaux par Latence Max : Latence maximale pour les sites principaux sur la période de temps
- Sites Principaux par Jitter Descendant Moyen : Jitter descendant moyen pour les sites principaux sur la période de temps
- Sites Principaux par Jitter Montant Moyen : Jitter montant moyen pour les sites principaux sur la période de temps
-
Pertes de Paquets Totales des Sites
- Paquets Perdus Descendants : Graphique montrant la perte de paquets descendante (nombre de paquets perdus) pour tous les sites sur la période de temps
- Paquets Perdus Montants : Graphique montrant la perte de paquets montante (nombre de paquets perdus) pour tous les sites sur la période de temps
- % de Paquets Perdus Descendants : Graphique montrant la perte de paquets descendante (pourcentage) pour tous les sites sur la période de temps
- % de Paquets Perdus Montants : Graphique montrant la perte de paquets montante (pourcentage) pour tous les sites sur la période de temps
-
Paquets Discardés Totales des Sites
- Paquets Discardés Descendants : Graphique montrant les paquets descendants discardés par le moteur de QoS (nombre de paquets discardés) pour tous les sites sur la période de temps
- Paquets Discardés Montants : Graphique montrant les paquets montants discardés par le moteur de QoS (nombre de paquets discardés) pour tous les sites sur la période de temps
- % de Paquets Discardés Descendants : Graphique montrant les paquets descendants discardés par le moteur de QoS (pourcentage) pour tous les sites sur la période de temps
- % de Paquets Discardés Montants : Graphique montrant les paquets montants discardés par le moteur de QoS (pourcentage) pour tous les sites sur la période de temps
-
Trafic Interrompu des Sites Principaux
- Pertes de Paquets des Sites Principaux au Cours du Temps : Chronologie qui montre la perte totale de paquets (nombre de paquets perdus) pour le trafic montant et descendant pour les trois sites principaux sur la période de temps
- Paquets Discardés des Sites Principaux au Cours du Temps : Chronologie qui montre le total de paquets discardés par le moteur de QoS (nombre de paquets perdus) pour le trafic montant et descendant pour les trois sites principaux sur la période de temps
-
Détails du Trafic du Site - Le tableau montre les détails suivants pour jusqu'à 100 sites principaux selon le volume total de trafic, triés par ordre alphabétique :
- Nom du Site : Nom du site
- Port : Nom pour le port (défini dans l'Application de Gestion Cato)
- Total des Octets : Trafic total pour le port dans ce site
- Octets Montants : Trafic montant total pour le port dans ce site
- Octets Descendants : Trafic descendant total pour le port dans ce site
- Débit (Max) : Débit maximum pour le trafic montant et descendant pour le port dans ce site
- Débit Descendant (Max) : Débit maximum pour le trafic descendant pour le port dans ce site
- Débit Montant (Max) : Débit maximum pour le trafic montant pour le port dans ce site
-
Sites SLA Metrics - Le tableau montre les détails SLA suivants pour jusqu'à 100 sites principaux selon le volume total de trafic, triés par ordre alphabétique :
- Nom du Site : Nom du site
- Nom de l'Interface : Nom pour l'interface (défini dans l'Application de Gestion Cato)
- Latence RTT (moy.) : Temps moyen de trajet aller-retour (RTT) pour l'interface dans ce site
- Jitter Montant (moy.) : Jitter montant moyen pour l'interface dans ce site
- Jitter Descendant (moy.) : Jitter descendant moyen pour l'interface dans ce site
- Paquets Discardés Descendants : Nombre de paquets discardés par le moteur Cato QoS pour le trafic descendant pour l'interface dans ce site
- Paquets Discardés Montants : Nombre de paquets discardés par le moteur Cato QoS pour le trafic montant pour l'interface dans ce site
- Paquets Perdus Descendants : Nombre de paquets perdus pour le trafic descendant pour l'interface dans ce site
- Paquets Perdus Montants : Nombre de paquets perdus pour le trafic montant pour l'interface dans ce site
