Travailler avec les routes récapitulatives BGP

Cet article explique les itinéraires résumés BGP et les paramètres de configuration pour les sites Socket, IPsec, et Interconnexion Cloud.

Vue d'ensemble

Les routes de résumé BGP réduisent la taille des tables de routage BGP et améliorent l'évolutivité du réseau. Elles sont couramment utilisées pour simplifier l'échange d'informations de routage entre AS. En annonçant une route de résumé au lieu de plusieurs routes uniques, les pairs BGP peuvent simplifier leurs décisions de réacheminement et minimiser les ressources computationnelles requises pour la recherche de route. Les routes de résumé peuvent améliorer la synchronisation BGP en réduisant l'échange de grandes quantités d'informations de routage.

Vous pouvez ajouter en option des communautés BGP à vos routes récapitulatives pour créer des politiques de routage spécifiques pour les routes incluses.

Prérequis pour l'utilisation des routes de résumé BGP

Pour les sites Socket, les itinéraires de résumé BGP sont pris en charge sur Sockets v19.x et plus
La plage CIDR pour un itinéraire de résumé BGP doit être comprise entre /8 et /30

Comprendre les routes de résumé BGP

Les routes récapitulatives BGP aident à réduire la surcharge de BGP et la taille de la table de routage en minimisant le nombre de routes BGP annoncées sur le réseau. Une route de résumé est annoncée tant qu'au moins une de ses routes plus spécifiques existe dans la table de routage du Socket ou du PoP. Si cette condition n'est pas remplie, la route récapitulative est retirée.

L'exemple ci-dessous montre la différence entre un site où les préfixes de route sont annoncés avec ou sans récapitulation BGP.

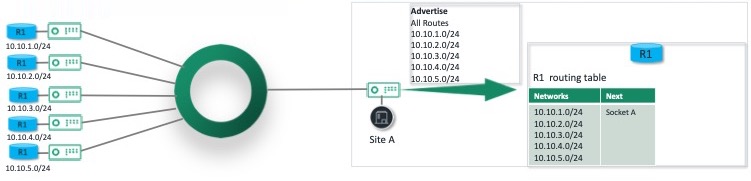

Sans routes récapitulatives : Lorsque le Socket annonce des préfixes de route à son voisin via BGP, il est configuré pour annoncer Toutes les routes - Ce qui signifie que cinq préfixes de route uniques sont annoncés.

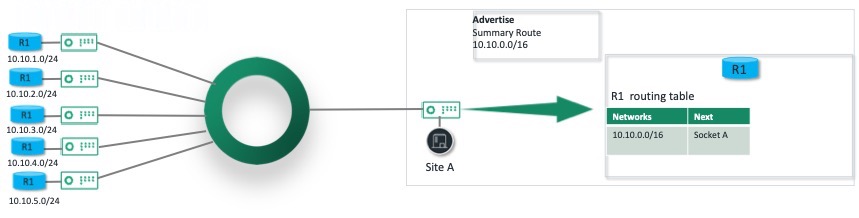

Avec routes récapitulatives : Le Socket annonce une seule route récapitulative à son voisin via BGP. Les routes de résumé agrègent toutes les cinq routes uniques et les annoncent comme un seul préfixe de route.

Cas d'utilisation des routes de résumé BGP

Surmonter les limitations codées en dur pour un nombre de routes BGP reçues - Certains fournisseurs de cloud imposent des limitations sur le nombre de préfixes de route qu'ils peuvent recevoir. AWS, Microsoft Azure, et d'autres fournisseurs de cloud limitent le nombre de préfixes de route dans leur environnement. Par exemple, la limite Azure est de recevoir seulement jusqu'à 1000 routes. Une route récapitulative BGP peut être utilisée pour surmonter cette limitation en minimisant le montant total des préfixes de route annoncés.
Simplification du routage BGP du réseau - Les routes récapitulatives BGP peuvent réduire la surcharge de BGP où de nombreuses routes sont annoncées à travers de grands réseaux. Remplacer de nombreux préfixes de route uniques par une route récapitulative permet également une simplification des routes dans votre compte pour une meilleure gestion et surveillance du trafic BGP.

Configuration des routes de résumé BGP

Configurez les routes récapitulatives BGP pour les pairs BGP existants ou créez de nouveaux pairs BGP.

Cette section explique comment éditer les voisins BGP existants et ajouter une route récapitulative. Pour plus d'informations sur la création d'un nouveau voisin BGP, consultez Définition des Voisins BGP.

Voici les limites pour les routes récapitulatives BGP, que vous pouvez configurer jusqu'à :

256 routes récapitulatives par pair BGP
5 communautés par route récapitulative

Remarque

Remarque: Modifier la configuration d'annonce BGP, comme les routes récapitulatives BGP, entraîne un redémarrage forcé du pair BGP qui peut impacter l'expérience utilisateur finale.

Annoncer les routes de résumé BGP

Pour les configurations où vous n'annoncez que des routes de résumé BGP (Résumé des routes est la seule option sélectionnée pour le voisin BGP), la plage utilisateur Cato SDP n'est pas annoncée par défaut. La plage IP système Cato par défaut 10.254.254.0/24 (ou plage système personnalisée) est également annoncée.

Vous pouvez configurer manuellement le voisin BGP pour inclure cette plage IP comme une route de résumé :

Plage IP de l'utilisateur SDP : 10.41.0.0/16 (ou plage utilisateur SDP personnalisée)

Pour configurer les routes récapitulatives BGP pour un voisin BGP :

Dans le menu de navigation, cliquez sur Réseau > Sites et sélectionnez le site.
Dans le menu de navigation, cliquez sur Paramètres du site > BGP.
Cliquez sur Nouveau pour créer un nouveau pair BGP ou en éditer un existant. Le panneau Éditer voisin BGP s'ouvre.

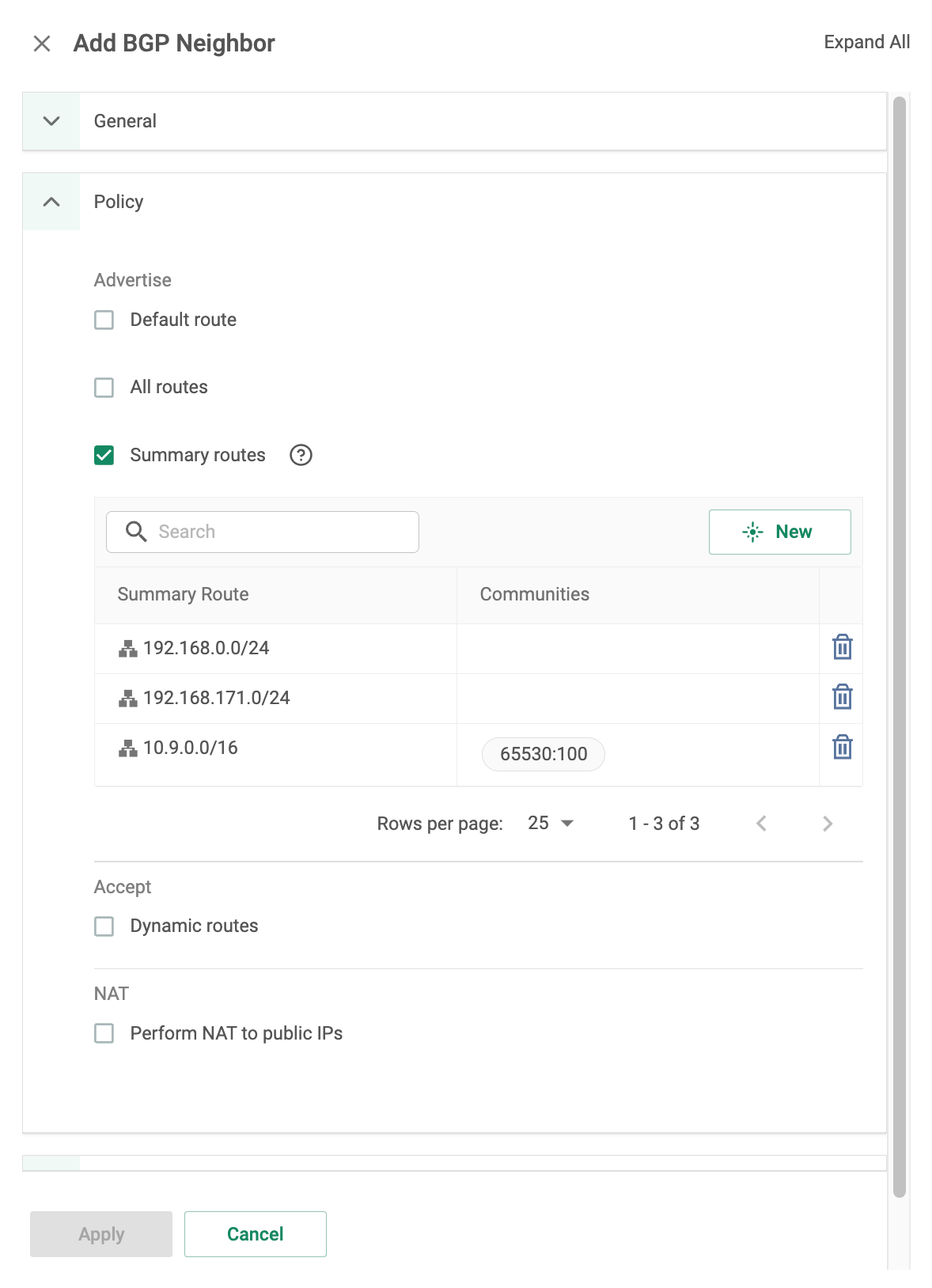

Dans la section Politique, sélectionnez Routes récapitulatives. La table des routes récapitulatives s'ouvre.

Remarque: Nous vous recommandons de ne pas sélectionner à la fois Toutes les routes et Routes récapitulatives. Sélectionner les deux options annoncera à la fois les routes récapitulatives configurées et toutes les routes uniques sur le réseau. Cela entraînera BGP à annoncer un nombre excessif de routes et réduira l'efficacité des routes de résumé.
Cliquez sur Nouveau et ajoutez des routes récapitulatives BGP en notation CIDR.
1. (Optionnel) Cliquez sur l' icône et Ajouter pour définir des communautés BGP pour une route de résumé. Les communautés BGP doivent être au format ASN:communauté 1-65535:1-65535. Pour plus d'informations, consultez Communautés BGP réservées par Cato.
Cliquez sur Appliquer.

Surveillance des routes de résumé BGP

Vous pouvez surveiller et vérifier l'état de vos routes récapitulatives BGP avec l'une des options suivantes :

Afficher l'état de BGP - Vous pouvez sélectionner cette option dans Configuration du site > BGP pour afficher l'état de BGP pour votre site et ses annonces actuelles sur le réseau.
Événements des applications de gestion Cato - Inspectez les événements liés au BGP. Vous pouvez voir les différents types d'événements BGP dans Définir des voisins BGP.
Table de routage - Toutes les routes, y compris les routes récapitulatives dynamiques, sont visibles dans la Table de routage. La table de routage comprend des informations sur les IP des routes de résumé telles que le site source, la dernière mise à jour de la route, le chemin AS, et plus encore.
