Comment réinitialiser un Socket X1600 Cellulaire (LTE ou 5G) (Lecteur USB)

Cet article explique comment réinitialiser un Socket X1600 LTE ou 5G à l'image d'usine en utilisant un lecteur USB.

Réinitialiser le Socket à la Configuration et Version d'usine par défaut



Ceci est un aperçu des étapes pour réinitialiser un Socket à l'image d'usine à l'aide d'un lecteur USB.

  1. Préparez l'image - téléchargez-la et décompressez-la.
  2. Gravez l'image sur le disque USB.
  3. Installez l'image sur le Socket.

Préparer l'image du Socket

  1. Téléchargez le fichier image

    Pour plus d'informations sur l'obtention du fichier image, voir Fichiers d'image de Socket et vSocket.

  2. Décompresser l'image (voir instructions ci-dessous).

    Après avoir décompressé l'image, le fichier est situé dans le répertoire suivant : live

  3. Obtenez un lecteur USB d'au moins 8 Go. Si nécessaire, formatez le lecteur USB en utilisant le format exFAT ou FAT32. Lorsque vous utilisez le format FAT32, le lecteur USB ne doit pas dépasser 32 Go.

Gravure de l'image sur le lecteur USB

Cette section explique comment graver l'image du Socket sur le lecteur USB pour Windows, macOS et Linux.

Après avoir décompressé l'image, comparez le hash du fichier de l'image DD décompressée avec le hash de fichier vérifié et correct de Cato. Cela confirme l'intégrité de l'image disque avant d'écrire le firmware du Socket sur le disque dur.

  • Un fichier avec le hash vérifié est joint à cet article.
  • Sauvegardez le fichier dans le même répertoire que l'image disque décompressée.

Graver l'image avec Windows

  1. Connectez le lecteur USB à votre appareil Windows.
  2. Déplacez les deux fichiers téléchargés dans le même répertoire, par exemple c:\Cato.

  3. Décompressez l'image, à partir de Powershell en élévation dans le même répertoire que les deux fichiers, exécutez tar -xf <archive-filename>

    Remarque

    Remarque : Les logiciels de décompression courants (comme Winzip, 7zip ou Winrar) endommageront l'image, aboutissant à un fichier d'environ 135 Mo. L'extraction du fichier en utilisant la commande tar dans le CLI de Windows devrait donner une taille de fichier supérieure à 1 Go.

  4. Assurez-vous de placer le fichier hash dans le même répertoire que le fichier image.

  5. Exécutez la commande suivante pour comparer le hash de fichier de l'image Socket:

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1600_LTE_19524_production_socket_v23.0_20250220_2025_04_27.dd).Hash -eq (gc .\X1600LTE-hash.txt).split()[0]

    La commande renvoie Vrai lorsque les hashs sont identiques.

  6. Téléchargez et installez un logiciel d'image de disque, tel que Win32 Disk Imager.

  7. Écrivez l'image sur le lecteur USB. (Vous pourriez devoir afficher tous les fichiers avec *.* pour voir le fichier DD)

    AVERTISSEMENT : Assurez-vous d'écrire l'image sur le lecteur USB et non sur votre disque dur.

Graver l'image avec macOS

  1. Connectez le lecteur USB.
  2. Ouvrez une fenêtre de terminal.
  3. Identifiez le nouveau disque en utilisant la commande diskutil list

  4. Démontez le lecteur identifié à l'aide de diskutil unmountDisk <diskN>

    <diskN> est une variable que vous identifiez à l'étape précédente, cet exemple de sortie montre le lecteur comme disk0 :

    diskutil list
/dev/disk0 (interne, physique)
  5. Décompressez l'image (double-cliquez sur le fichier).

  6. Exécutez la commande suivante pour comparer le hash de fichier de l'image Socket:

    shasum -a 256 <nom-archive>

    Comparez le résultat de cette commande avec le hash attaché à cet article.

  7. Exécutez la commande suivante pour écrire l'image sur USB :

    dd if=./IMAGE_INSTALL_socket_X1600_LTE_19524_production_socket_v23.0_20250220_2025_04_27.dd of=/dev/diskN bs=16m

    Remarques :

    • Pour les versions prises en charge, vous pouvez ajouter status=progress à la commande dd pour voir l'état de l'opération d'écriture sur USB.
    • Assurez-vous d'écrire l'image sur le lecteur USB et non sur votre disque dur.

Graver l'image avec Linux

  1. Connectez le lecteur USB à votre machine Linux.
  2. Identifiez quel appareil est votre USB /dev/sdb ou /dev/sdc
  3. Décompressez l'image.

  4. Exécutez la commande suivante pour voir le hash du fichier d'image :

    shasum -a 256 /<chemin du fichier>/<nom de l'image>
  5. Comparez le résultat de la commande au hash attaché à cet article.

  6. Exécutez la commande suivante pour écrire l'image sur le disque USB :

    dd if=./IMAGE_INSTALL_socket_X1600_LTE_19524_production_socket_v23.0_20250220_2025_04_27.dd of=/dev/sdX

    Remarques :

    • Pour les versions prises en charge, vous pouvez ajouter status=progress à la commande dd pour voir l'état de l'opération d'écriture sur USB.
    • Assurez-vous d'écrire l'image sur le lecteur USB et non sur votre disque dur.

Installation de l'image sur le Socket X1600

Après que l'image du Socket soit préparée sur le lecteur USB, insérez le lecteur dans le Socket. Lorsque le Socket démarre, il installe l'image et se réinitialise aux paramètres par défaut d'usine.

Remarque

Remarque : Si le Socket est actuellement indiqué dans l'application de gestion Cato comme étant assigné à un site, désassigner le Socket du site (voir Gestion des Sockets). Ensuite, une fois la nouvelle image installée, vous pouvez affecter à nouveau le Socket au site.

Pour installer l'image sur un Socket cellulaire X1600 :

  1. Éteignez le Socket cellulaire X1600.
  2. Insérez le lecteur flash USB que vous avez préparé ci-dessus dans un port USB du Socket.
  3. Allumez le Socket cellulaire X1600.

  4. L'installation commence lorsque le Socket cellulaire X1600 démarre et prend généralement environ 5 minutes, selon la vitesse du lecteur USB.

    Pendant l'installation, la LED d'alimentation change de la manière suivante : clignotement ambre à bleu puis ambre fixe (le processus est prêt).

  5. Une fois que le voyant LED est d'une couleur ambre fixe, retirez le lecteur flash USB et débranchez le Socket cellulaire X1600.

    IMPORTANT ! Débranchez le cordon d'alimentation puis rebranchez-le pour mettre sous tension le Socket cellulaire X1600.

  6. Rebranchez le Socket dans la prise.

Vérification de la version du Socket

Après avoir installé l'image du Socket, vous pouvez vérifier que le processus a réussi en utilisant l'Interface Web du Socket pour vérifier la Version du Socket.

Pour plus d'informations sur la connexion à l'Interface Web du Socket, consultez Accéder au Socket WebUI.

Remarque

Remarque : Si vous vous connectez localement à l'interface Socket WebUI après avoir installé l'image du Socket, le nom d'utilisateur et le mot de passe sont réinitialisés aux paramètres par défaut.

Pour vérifier la version du Socket localement :

  1. Connectez-vous à l'interface Web du Socket.

    Vous pouvez utiliser un câble Ethernet pour connecter le port 8 du Socket X1600 cellulaire à l'ordinateur.

  2. Naviguez vers la page À propos.

  3. Confirmez que la Version est identique au fichier image que vous avez téléchargé ci-dessus.

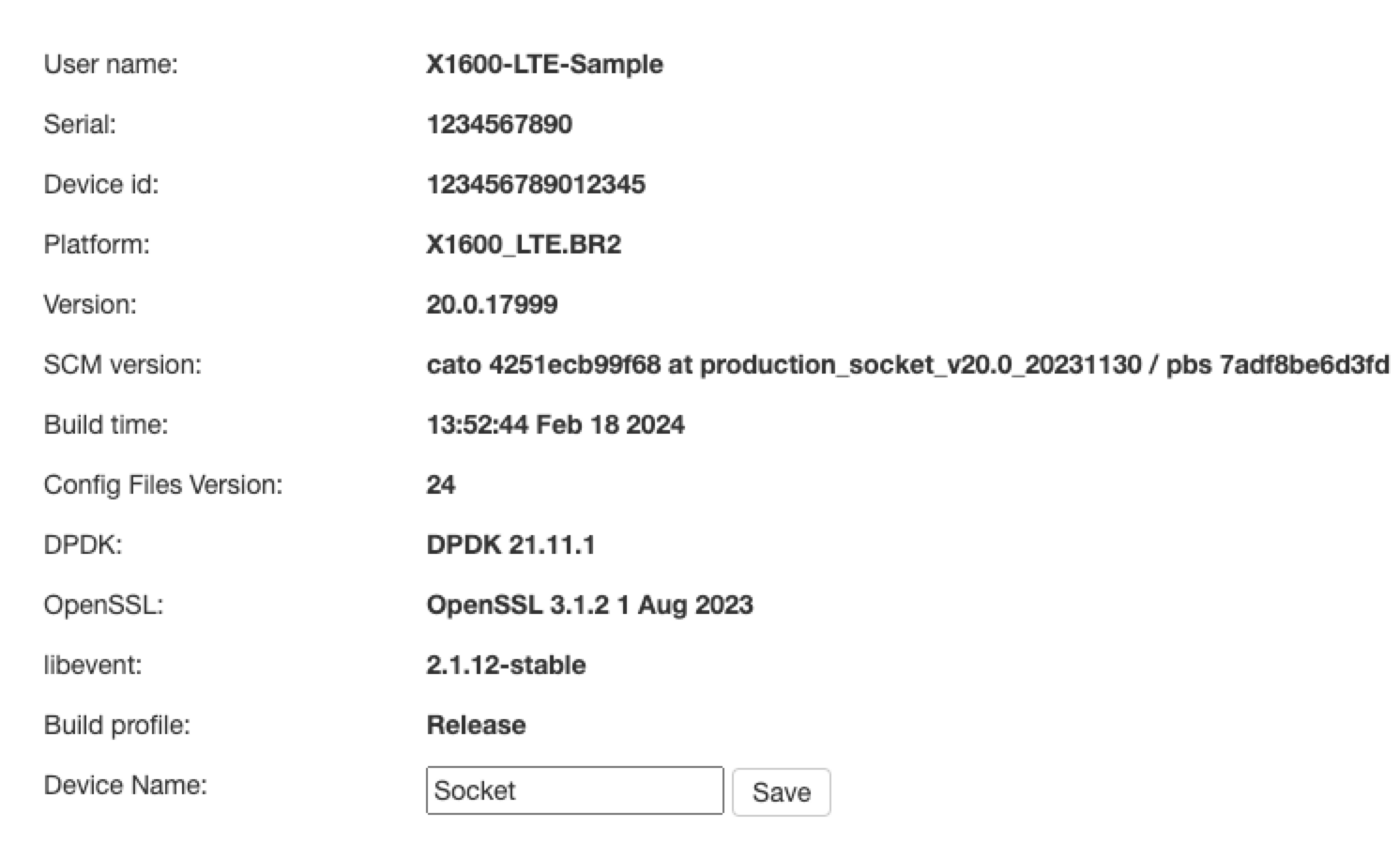

    L'exemple ci-dessous montre la version pour un Socket X1600 LTE avec la version du Socket 20.x :
