Travailler avec le panneau d'aperçu du site

Cet article explique les champs et statuts disponibles dans le panneau d'aperçu du site.

Comprendre le panneau d'aperçu du site

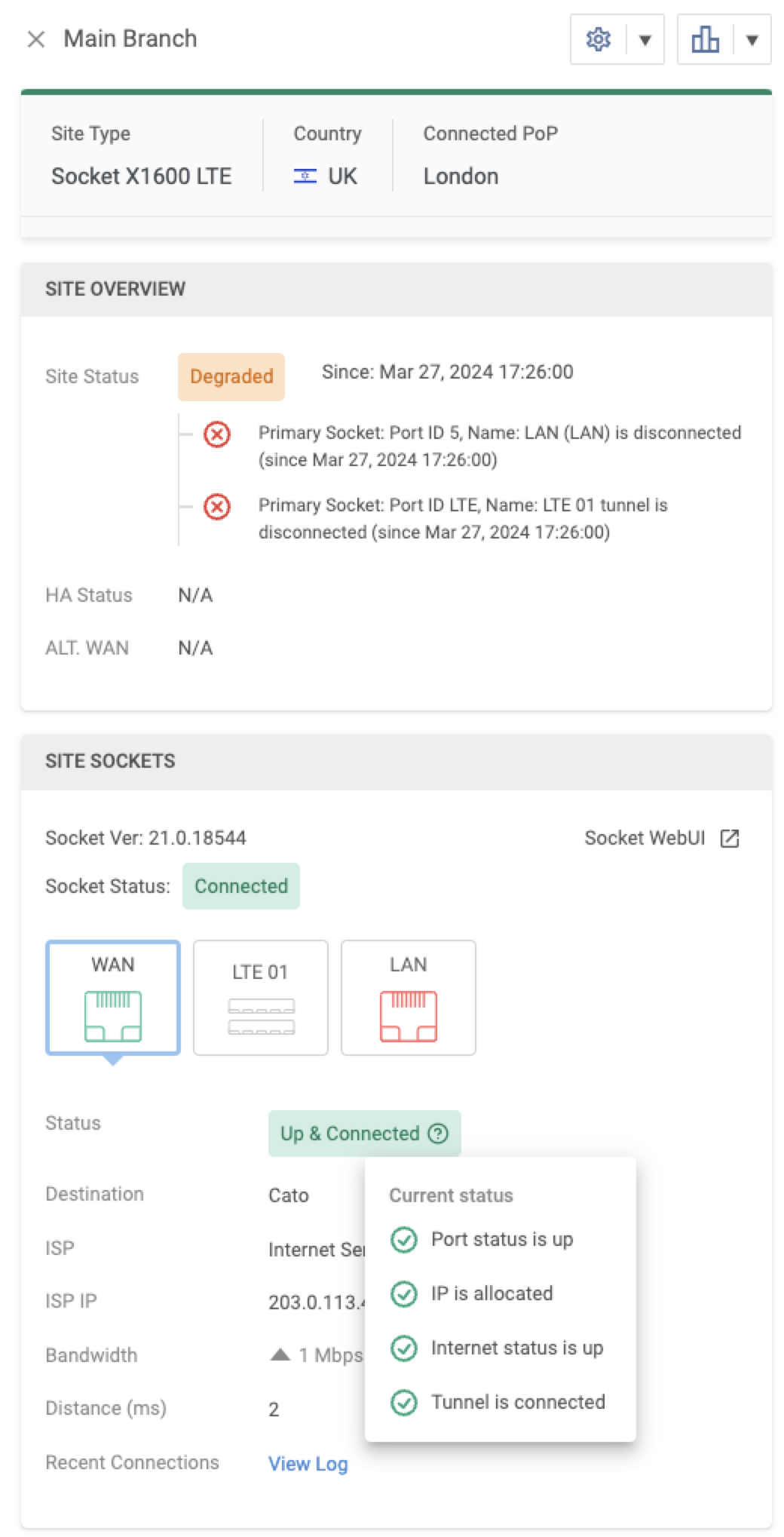

Lorsque vous cliquez sur un site dans la page de topologie, un panneau s'ouvre et montre les détails du site. L'information inclut le statut du site, les sockets, quels ports sont disponibles et quel est leur statut, et plus.


  • configuration_blue.png - Configurer. Menu déroulant avec raccourci vers les pages de configuration du site pour ce site.

  • monitoring_blue.png - Surveillance. Menu déroulant avec raccourci vers les pages de surveillance du site pour ce site.

  • Type de site - Le site se connecte au Cato Cloud en utilisant un Socket, IPsec, vSocket, etc.

  • Pays - Réglage où le site est physiquement situé (ou licencié).

  • PoP connecté - PoP dans le Cato Cloud auquel le site est connecté.

  • Vue d'ensemble du site

    • Statut du site - Si le site est Connecté ou Déconnecté au Cato Cloud.

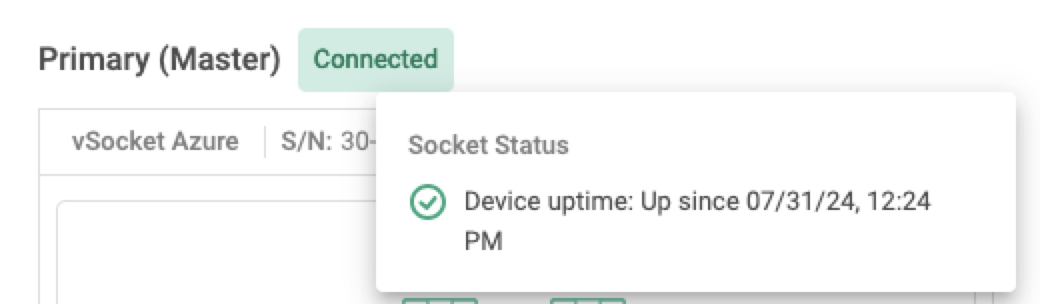

      De plus, vous pouvez survoler le statut du Socket pour voir le temps de disponibilité du Socket (pris en charge pour Socket version 21 et ultérieures). Cela peut vous aider à comprendre si un problème de panne du site est lié à des coupures de courant.


    • Dernière connexion - L'horodatage quand le site s'est connecté au PoP.

    • Statut HA - Pour les configurations HA du Socket, montre Prêt ou Non prêt. Utilisez l'info-bulle pour afficher les détails du statut HA.

  • Sockets du site (pour les types de site Socket et vSocket).

    • Primaire et Secondaire - Liens pour les Sockets primaire et secondaire (pour HA).

      L'icône d'avertissement warning.png pour le Socket secondaire indique que l'un des ports n'est pas connecté.

      Cliquez sur un lien pour afficher les détails suivants pour le lien :

    • Version du Socket - Version du firmware de Cato installée sur le Socket

    • Socket WebUI - Cliquez pour ouvrir un nouvel onglet de navigateur et vous connecter à la WebUI du Socket.

    • Destination - Cato, LAN, Alt-WAN, etc.

    • Fournisseur d'accès - Nom du fournisseur d'accès utilisé par le lien.

    • IP du fournisseur d'accès - Adresse IP que le fournisseur d'accès alloue au lien.

    • Largeur de bande - Largeur de bande montante et descendante configurée pour le lien.

    • Statut - Si le lien est En ligne & Connecté au Cato Cloud, En ligne & Déconnecté le lien est en ligne, mais le Socket est déconnecté du Cato Cloud, ou le lien est Hors ligne & Déconnecté. Pour plus d'informations, consultez Statuts des ports du Socket, ci-dessous.

    • Distance (ms) - Temps aller-retour entre le site et le PoP

    • Connexions Récentes - Cliquez sur Voir le journal pour ouvrir les données de Connexions Récentes dans une fenêtre contextuelle

  • Détails IPsec (pour les sites IPsec IKEv1 et IKEv2)

    • PoP - PoP dans le Cato Cloud auquel le site est connecté

    • IP du site - Adresse IP publique du site

    • Fournisseur d'accès - Nom du fournisseur d'accès pour le lien actif

    • Distance (ms) - Temps aller-retour entre le site et le PoP

    • Connexions Récentes - Cliquez sur Voir le journal pour ouvrir les données de Connexions Récentes dans une fenêtre contextuelle

Statuts des ports du Socket

Remarque

Remarque : Il s'agit d'une fonctionnalité de disponibilité anticipée (EA) qui n'est disponible que pour une diffusion limitée. Pour plus d'informations, contactez votre représentant Cato Networks ou envoyez un e-mail à ea@catonetworks.com.

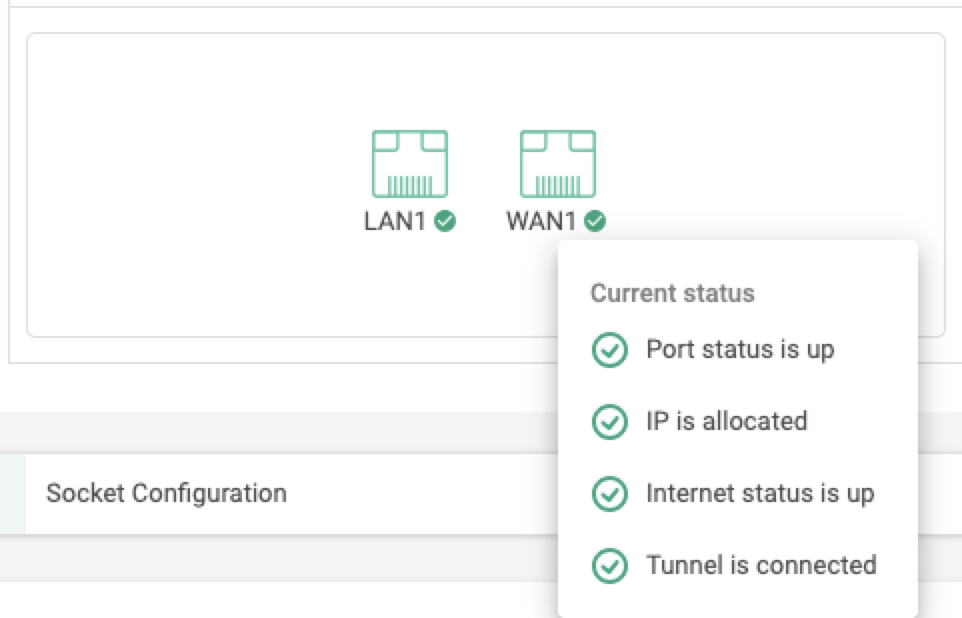

Vous pouvez voir le statut de chaque port dans la page du Socket pour un site. De plus, vous pouvez survoler chaque port et obtenir des informations plus détaillées sur le statut. Par exemple, si un port affiche un statut de En ligne et déconnecté, vous pouvez survoler et voir si le problème est que le tunnel est hors ligne ou qu'une adresse IP n'a pas été allouée.

Statuts des ports

Chaque port fournit les informations suivantes :

  • Indicateur de couleur pour le statut du port :

    • Vert - Le statut du port est En ligne et Connecté

    • Jaune - Le statut du port est En ligne et déconnecté

    • Rouge - Le statut du port est Hors ligne


  • Informations supplémentaires sur le statut lorsque vous survolez le port :

    Article

    Description

    Le port est (n'est pas) connecté

    Indique s'il y a une connexion physique au port

    L'IP est (n'est pas) allouée

    Indique si l'interface WAN a une adresse IP

    Remarque : Pris en charge à partir de Socket version 21 et ultérieures.

    Internet est (n'est pas) connecté

    Indique s'il y a une connexion à Internet

    Remarque : Pris en charge à partir de Socket version 21 et ultérieures.

    Le tunnel est (n'est pas) connecté

    Indique si une connexion a été établie avec le Cato Cloud

Pour les sockets LTE X1600, les statuts supplémentaires suivants sont disponibles pour chaque SIM :

Article

Description

Intensité du signal

Indique la qualité du signal

APN

Indique le nom et le statut de connexion au fournisseur cellulaire

Itinérance activée

Indique si la fonction de roaming est activée

SIM est (n'est pas) détectée

Indique si une connexion a été établie avec le Cloud Cato
