Comment réinitialiser un Socket X1500 (Lecteur USB)

Cet article explique comment réinitialiser un Socket X1500 à l'image d'usine en utilisant un lecteur USB.

Remarque

ATTENTION ! Cato a deux modèles matériels de Socket certifiés pour les sites x1500 (x1500 et x1500B). Assurez-vous d'identifier le modèle exact de Socket avant d'installer l'image sur le Socket.

Pour plus d'informations sur les deux modèles de Socket X1500, consultez Vue d'ensemble du rechargement d'image logicielle des Sockets Cato.

Identification du modèle de Socket X1500

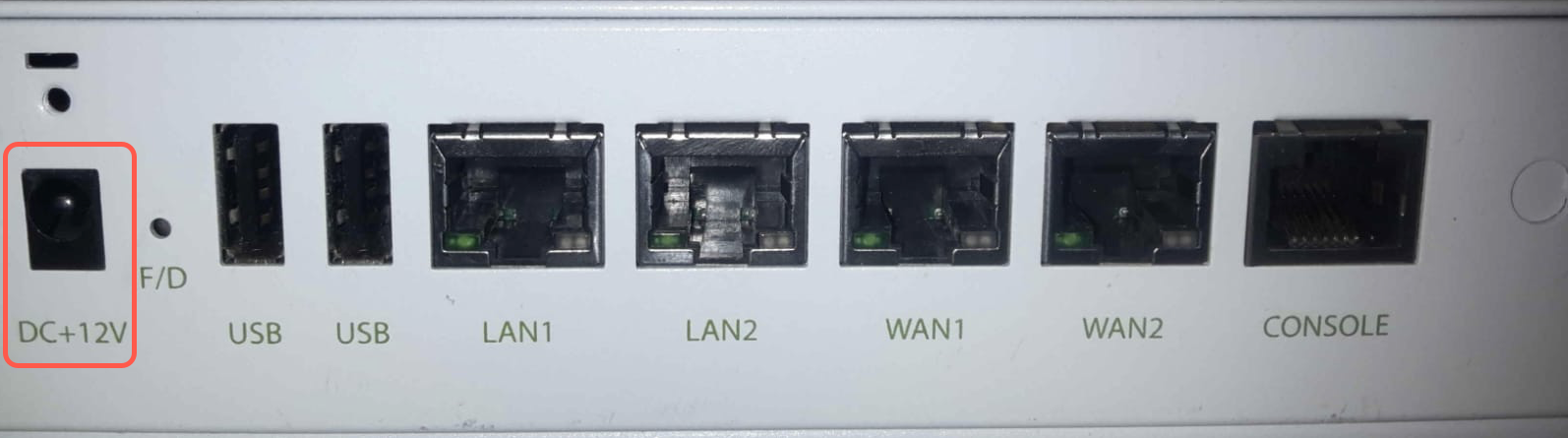

Il existe des images distinctes pour les modèles de Socket X1500 et X1500B. Assurez-vous que le PSU du panneau arrière de votre Socket correspond à l'image ci-dessous.

  • PSU sur le panneau arrière (X1500)


Si le PSU de votre Socket est différent de l'image, veuillez consulter Comment réinitialiser un Socket X1500B (Lecteur USB). Si vous installez l'image X1500B sur un Socket X1500, vous pouvez faire en sorte que le Socket cesse de fonctionner.

Réinitialiser le Socket à la configuration et version par défaut d'usine



Ceci est un aperçu des étapes pour réinitialiser un Socket à l'image d'usine en utilisant un lecteur USB.

  1. Préparez l'image - téléchargez-la et décompressez-la.

  2. Gravez l'image sur le lecteur USB.

  3. Installez l'image sur le Socket.

Préparation de l'image du Socket

  1. Téléchargez le fichier image

    Pour plus d'informations sur l'obtention du fichier image, consultez Fichiers d'images du Socket et vSocket.

  2. Décompressez l'image (voir les instructions ci-dessous).

    Après avoir décompressé l'image, le fichier est situé dans le répertoire suivant : live

  3. Procurez-vous une clé USB d'au moins 8 Go. Si nécessaire, formatez le lecteur USB en utilisant soit le format exFAT, soit FAT32. Lors de l'utilisation du format FAT32, la clé USB ne doit pas dépasser 32 Go.

Gravure de l'image sur le lecteur USB

Cette section explique comment graver l'image du Socket sur le lecteur USB pour Windows, macOS et Linux.

Après avoir décompressé l'image, comparez le hachage de fichier de l'image DD décompressée au fichier haché vérifié et correct de Cato. Cela confirme l'intégrité de l'image du disque avant d'écrire le firmware du Socket sur le disque dur.

  • Un fichier avec le hachage vérifié est joint à cet article

  • Enregistrez le fichier dans le même répertoire que l'image de disque décompressée

Gravure de l'image avec Windows

  1. Connectez le lecteur USB à votre appareil Windows.

  2. Déplacez les deux fichiers téléchargés dans le même répertoire, par exemple c:\Cato

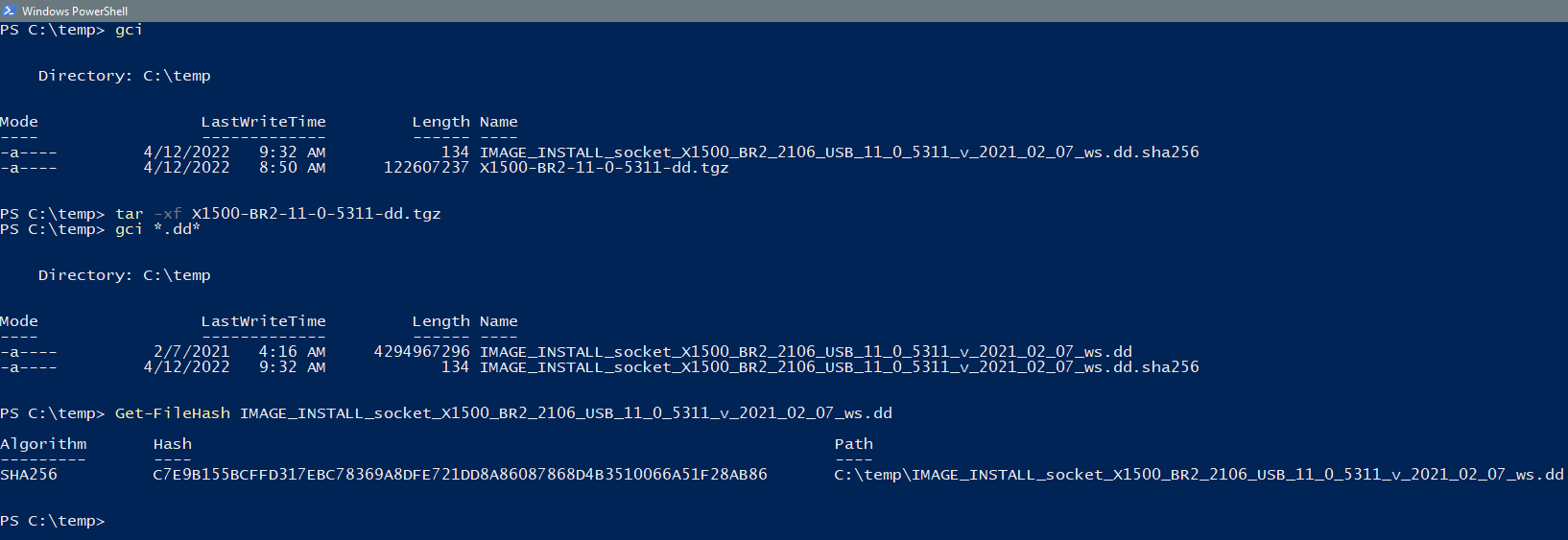

  3. Décompressez l'image, depuis le Powershell élevé dans le même répertoire que les deux fichiers, exécutez tar -xf <nom-du-archive>


    Remarque : Les logiciels de décompression courants (comme Winzip, 7zip ou Winrar) corrompront l'image, ce qui entraînera un fichier d'environ 135 Mo. L'extraction du fichier à l'aide de la commande tar de Windows CLI devrait aboutir à un fichier de taille supérieure à 1 Go.

  4. Assurez-vous de copier le fichier haché dans le même répertoire que le fichier image.

  5. Exécutez la commande suivante pour comparer le hachage de fichier de l'image du Socket :

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1500_BR2_18960_production_socket_v21.1_20240919_2024_12_12.dd).Hash -eq (gc .\X1500-hash.txt).split()[0]

    La commande retourne True lorsque les hachages sont identiques.

  6. Téléchargez et installez un logiciel d'image disque, tel que Win32 Disk Imager.

  7. Écrivez l'image sur le lecteur USB. (Vous devrez peut-être afficher tous les fichiers avec *.* pour voir le fichier DD)

Gravure de l'image avec macOS

  1. Connectez le lecteur USB.

  2. Ouvrez une fenêtre de terminal.

  3. Identifiez le nouveau lecteur en utilisant la commande diskutil list

  4. Démontez le lecteur identifié en utilisant diskutil unmountDisk <diskN>

    <diskN> est une variable que vous identifiez à l'étape précédente, cet exemple de sortie montre le lecteur comme disk0 :

    diskutil list
/dev/disk0 (interne, physique)

  5. Décompressez l'image (double-cliquez sur le fichier).

  6. Exécutez la commande suivante pour comparer le hachage de fichier de l'image du Socket :

    shasum -a 256 <nom-du-archive>

    Comparez la sortie de cette commande avec le hachage vérifié ci-dessus.

  7. Exécutez la commande suivante : dd if=./<nom du fichier> of=/dev/diskN bs=16m

    Par exemple dd if=./IMAGE_INSTALL_socket_X1500_BR2_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/diskN bs=16m

    ATTENTION : Assurez-vous d'écrire l'image sur le lecteur USB et non sur votre disque dur.

Gravure de l'image avec Linux

  1. Connectez le lecteur USB à votre machine Linux

  2. Identifiez le dispositif USB : /dev/sdb ou /dev/sdc.

  3. Décompressez l'image.

  4. Exécutez la commande suivante dd if=./<nom du fichier> of=/dev/sdX

    Par exemple dd if=./IMAGE_INSTALL_socket_X1500_BR2_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/sdX

    Remarques :

    • Pour les versions prises en charge, vous pouvez ajouter status=progress à la commande dd pour voir l'état de l'opération d'écriture sur USB.

    • Assurez-vous d'écrire l'image sur le lecteur USB et non sur votre disque dur.

Installation de l'image sur le Socket

Après que l'image du Socket ait été préparée sur le lecteur USB, insérez le lecteur dans le Socket. Lorsque le Socket démarre, il installe l'image et se réinitialise aux paramètres d'usine par défaut.

Remarque

Remarque : Si le Socket est actuellement affiché dans l'application de gestion Cato comme étant assigné à un site, désassignez le Socket du site (voir Gestion des Sockets). Ensuite, après que la nouvelle image ait été installée, vous pouvez réassigner le Socket au site.



  1. Connectez le lecteur USB au port USB du Socket.

  2. Redémarrez le Socket (débranchez l'alimentation et rebranchez-la).

  3. Cela peut prendre jusqu'à 5 minutes pour graver l'image sur le Socket. Une fois terminé, le Socket s'éteindra.

  4. IMPORTANT ! Déconnectez le lecteur USB (sinon, l'étape 3 se reproduira).

  5. Allumez le Socket (débranchez l'alimentation et rebranchez-la).

  6. Le Socket démarrera sur la version par défaut et la configuration par défaut d'usine.

Vérification de la version du Socket

Après avoir installé l'image du Socket, vous pouvez vérifier que le processus a réussi en utilisant le Socket WebUI pour vérifier la version du Socket.

Pour plus d'informations sur la connexion au Socket WebUI, consultez Accéder au Socket WebUI.

Remarque

Remarque : Si vous vous connectez localement au Socket WebUI après avoir installé l'image du Socket, le nom d'utilisateur et le mot de passe de connexion sont réinitialisés aux paramètres par défaut.

Pour vérifier la version du Socket :

  1. Connectez-vous au Socket WebUI.

    Vous pouvez utiliser un câble Ethernet pour connecter le port LAN2 du Socket X1500 à l'ordinateur.

  2. Allez à la page A propos.

  3. Confirmez que la Version est la même que le fichier image que vous avez téléchargé ci-dessus.

    L'exemple ci-dessous montre la version pour un Socket X1500 avec version Socket 17.x :
