Comment réinitialiser un Socket X1700 (Lecteur USB)

Cet article explique comment réinitialiser un Socket X1700 à l'image d'usine à l'aide d'un lecteur USB.

Remarque

AVERTISSEMENT ! Cato dispose de deux modèles de hardware certifiés de Sockets pour les sites X1700 (X1700 et X1700B). Assurez-vous d'identifier le modèle exact de Socket avant d'installer l'image sur le Socket.

Pour plus d'informations sur les deux modèles de Sockets X1700, consultez Vue d'ensemble du rechargement d'image logicielle des Sockets Cato.

Identification du Port USB sur le Socket X1700

Le Socket X1700 a deux ports USB sur le panneau avant, utilisez le port USB2 sur le Socket X1700 pour installer une image. C'est le port que vous pouvez utiliser pour recharger l'image du Socket X1700 à l'aide d'un lecteur USB.

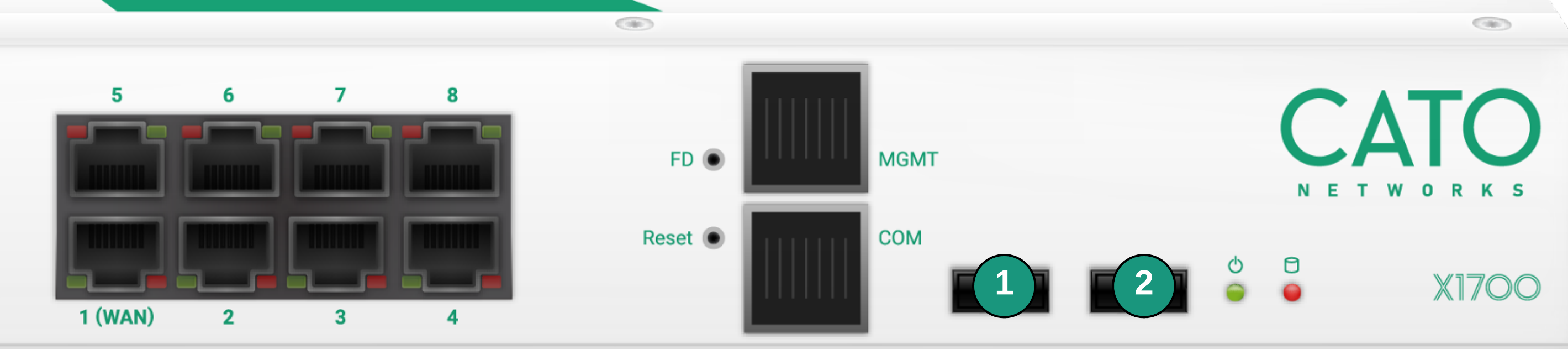

  1. Port USB1 - Ne pas utiliser pour recharger l'image du Socket X1700

  2. Port USB2 - Vous pouvez utiliser des clés USB 2.0 pour recharger l'image du Socket X1700 avec le port USB2 (L'utilisation d'une clé USB 3.0 causera des problèmes pendant le processus d'installation)

Réinitialisation du Socket à la configuration et version d'usine par défaut



Voici une vue d'ensemble des étapes pour réinitialiser un Socket à l'image d'usine en utilisant un lecteur USB.

  1. Préparez l'image - téléchargez et décompressez-la.

  2. Gravez l'image sur le lecteur USB.

  3. Installez l'image sur le Socket.

Réinitialisation du Socket avec modules complémentaires

Pour les Sockets X1700 et X1700B avec modules complémentaires, vous devez retirer les modules pendant tout le processus de rechargement d'image.

Après le redémarrage réussi du Socket, réinsérez le module complémentaire dans le Socket.

Préparation de l'image du Socket

  1. Téléchargez le fichier image

    Pour plus d'informations sur l'obtention du fichier image, consultez Fichiers d'image Socket et vSocket.

  2. Décompressez l'image (voir les instructions ci-dessous).

  3. Procurez-vous un lecteur USB d'au moins 8 Go. Si vous devez formater le lecteur USB, utilisez soit le format exFAT, soit FAT32. Lors de l'utilisation du format FAT32, le lecteur USB ne doit pas dépasser 32 Go.

Gravage de l'image sur le lecteur USB

Cette section explique comment graver l'image du Socket sur le lecteur USB pour Windows, macOS et Linux.

Après avoir décompressé l'image, comparez le hash du fichier image DD décompressé au hash de fichier vérifié et correct de Cato. Cela confirme l'intégrité de l'image du disque avant d'écrire le firmware du Socket sur le disque dur.

  • Un fichier avec le hash vérifié est attaché à cet article

  • Enregistrez le fichier dans le même répertoire que l'image de disque décompressée

Remarque

IMPORTANT : Vous devez utiliser le port USB2 pour installer l'image sur le Socket X1700. Vous ne pouvez pas installer l'image avec le port USB1.

Graver l'image avec Windows

  1. Connectez le lecteur USB à votre appareil Windows.

  2. Déplacez les fichiers d'image et de hash téléchargés dans le même répertoire, par exemple c:\Cato

  3. Décompressez l'image, à partir du Powershell élevé dans le même répertoire que les deux fichiers, exécutez tar -xf <archive-filename>x1700_untar_image.png

    Remarque : Les logiciels de décompression communs (comme Winzip, 7zip ou Winrar) corrompront l'image, entraînant un fichier d'environ 135 Mo. Extraire le fichier en utilisant la commande Windows CLI tar devrait aboutir à un fichier de plus de 1 Go.

  4. Assurez-vous de placer le fichier hash dans le même répertoire que le fichier image.

  5. Exécutez la commande suivante pour comparer le hash du fichier image du Socket :

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1700_18960_production_socket_v21.1_20240919_2024_12_12.dd).Hash -eq (gc .\X1700-hash.txt).split()[0]

    La commande renvoie Vrai lorsque les hashes sont identiques.

  6. Téléchargez et installez un logiciel d'image de disque, tel que Win32 Disk Imager.

  7. Écrivez l'image sur le lecteur USB. (Vous devrez peut-être afficher tous les fichiers avec *.* pour voir le fichier DD)

Graver l'image avec macOS

  1. Connectez le lecteur USB.

  2. Ouvrez une fenêtre de terminal.

  3. Identifiez la nouvelle unité en utilisant la commande diskutil list

  4. Démontez le lecteur identifié en utilisant diskutil unmountDisk <diskN>

  5. Décompressez l'image (double-cliquez sur le fichier).

  6. Exécutez la commande suivante pour comparer le hash du fichier image du Socket :

    shasum -a 256 <archive-filename>

    Comparez le résultat de cette commande avec le hash vérifié ci-dessus.

  7. Exécutez la commande suivante pour écrire le fichier image sur l'USB :

    dd if=./IMAGE_INSTALL_socket_X1700_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/diskN bs=16m

    Remarques :

    • Pour les versions prises en charge, vous pouvez ajouter status=progress à la commande dd pour voir l'état de l'opération d'écriture sur USB.

    • Assurez-vous d'écrire l'image sur le lecteur USB et non sur votre disque dur.

Graver l'image avec Linux

  1. Connectez le lecteur USB à votre machine Linux

  2. Identifiez quel appareil est votre USB /dev/sdb ou /dev/sdc

  3. Décompressez l'image.

  4. Exécutez la commande suivante pour écrire le fichier image sur l'USB

    dd if=./IMAGE_INSTALL_socket_X1700_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/sdX

    Remarques :

    • Pour les versions prises en charge, vous pouvez ajouter status=progress à la commande dd pour voir l'état de l'opération d'écriture sur USB.

    • Assurez-vous d'écrire l'image sur le lecteur USB et non sur votre disque dur.

Installation de l'image sur le Socket X1700

Après que l'image du Socket soit prête sur le lecteur USB, insérez le lecteur dans le Socket. Lorsque le Socket démarre, il installe l'image et revient aux paramètres par défaut d'usine.

Remarque

Remarque : Si le Socket est actuellement affiché dans l'application de gestion de Cato comme étant assigné à un site, désassignez le Socket du site (consultez Gestion des Sockets). Ensuite, après l'installation de la nouvelle image, vous pouvez réassigner le Socket au site.

Pour installer l'image sur un Socket X1700 :

  1. Éteignez le Socket X1700.

  2. Pour les Sockets avec des modules complémentaires, retirez l'intégralité du module du Socket.

  3. Insérez la clé USB que vous avez préparée dans la section 2 dans le port USB2.

  4. Allumez le Socket X1700.

  5. L'installation commence au démarrage du X1700, elle devrait durer environ 1,5 à 2 minutes selon la vitesse du lecteur flash USB.

  6. Après l'installation, le X1700 s'éteindra automatiquement. Ainsi, lorsque le Socket s'éteint, la nouvelle image est installée sur le Socket.

  7. Retirez la clé USB du Socket.

  8. IMPORTANT ! Débranchez le cordon d'alimentation puis rebranchez-le pour rallumer le socket.

  9. Pour les Sockets avec modules complémentaires, réinsérez le module dans le Socket.

Vérification de la Version du Socket

Après avoir installé l'image du Socket, vous pouvez vérifier que le processus a réussi en utilisant le Socket WebUI pour vérifier la version du Socket.

Pour plus d'informations sur la connexion à Socket WebUI, voir Accéder au Socket WebUI.

Note : Si vous vous connectez au Socket WebUI localement après avoir installé l'image du Socket, le nom d'utilisateur et le mot de passe de connexion sont réinitialisés aux paramètres par défaut.

Pour vérifier la version du Socket :

  1. Connectez-vous au Socket WebUI.

    Vous pouvez utiliser un câble Ethernet pour connecter le port 8 du Socket X1700 à l'ordinateur.

  2. Allez à la page À propos.

  3. Confirmez que la Version est identique au fichier image que vous avez téléchargé ci-dessus.
