Les clients peuvent utiliser les Sockets de Cato pour intégrer complètement les réseaux MPLS existants avec Cato. Les Sockets fournissent des capacités de mise en réseau avancées pour gérer le trafic WAN entre vos sites sur le Cato Cloud et le réseau MPLS.
Le Socket envoie le trafic WAN alternatif au routeur PE (Provider Edge) MPLS qui achemine ensuite le trafic sur le cœur MPLS vers la destination. Le fournisseur de MPLS est responsable du transfert des données et permet une connexion directe entre les nœuds du réseau.

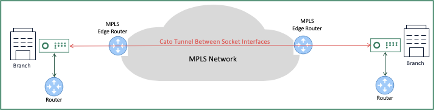

Le schéma suivant montre un exemple de déploiement de site à site de deux Sockets de Cato connectés via un réseau MPLS:
Remarque
Remarque : Le Alt. Le tunnel WAN utilise le port UDP 20049 pour envoyer du trafic.
Quand vous intégrez Alt. Le trafic WAN sur un site avec un Socket Cato, vous devez appliquer les paramètres suivants:
-
Configurez l'interface WAN du Socket pour gérer uniquement le trafic Alt. Trafic WAN. Lorsque vous configurez l'Alt. Interface WAN, l'interface est utilisée uniquement pour le transport Alt. Transport WAN.
-
Créez ou modifiez des règles de réseau pour gérer le trafic via le Alt. Lien WAN.
Cato distingue entre deux types de Alt. Réseaux WAN, Sockets sur les mêmes (Capa-2) ou différents (Capa-3) sous-réseaux. Utilisez l'application de gestion Cato pour sélectionner le bon réseau Alt. Réseau WAN et destination de lien pour le Socket. La seule différence entre les options Alt. Options WAN de Capa-2 et Alt. Options WAN de Capa-3, est l'adresse IP de la source que le Socket utilise pour le transport.
Réseau WAN Alternatif (Capa-2)
Quand vous avez besoin que les sites Socket soient sur le même sous-réseau réseau, définissez la destination du lien sur Réseau WAN Alternatif (Capa-2). Le Socket utilise l'adresse IP source et l'adresse IP de la passerelle dans le Alt. Paramètres du lien WAN pour acheminer le trafic vers la destination.
Sockets en Haute Disponibilité Connectés à Alt. Réseau WAN
En mode HA du Socket, à la fois les Sockets primaires et secondaires utilisent une seule adresse MAC logique. L'adresse MAC logique est définie par une valeur fixe suivie par le Alt. ID de l'interface réseau WAN.
Utilisez les exigences suivantes pour les Sockets en HA dans Alt. Configuration WAN:
1. À la fois les Sockets primaires et secondaires sur le même site, doivent être connectés avec les mêmes interfaces réseau au Alt. Réseau WAN
2. Les Sockets en HA dans différents sites doivent être connectés au Alt. Réseau WAN, en utilisant différentes interfaces réseau
Par exemple:
-
Sur le site1: les Sockets primaires et secondaires sont connectés à l'interface réseau #2 (adresse MAC AA-BB-CC-DD-EE-02)
-
Sur le site2: les Sockets primaires et secondaires sont connectés à l'interface réseau #3 (adresse MAC AA-BB-CC-DD-EE-03)
Remarque
Remarque: le nombre de sites HA qui peuvent être connectés au même réseau MPLS est limité au nombre d'interfaces réseau dans le Socket.
Si vous souhaitez modifier ce comportement, veuillez contacter le support client.
Réseau WAN Alternatif (A lt. Capa-3 WAN)
Quand vous devez fournir la connectivité WAN pour des Sockets qui se trouvent dans différents réseaux, utilisez l'option de destination Réseau WAN Alternatif (Alt. Capa-3 WAN) pour le lien. Le Socket utilise l'adresse IP de la passerelle de la plage native LAN 01 (Réseau > Sites > {Site Name} > Configuration du site > Réseaux) comme adresse IP source pour acheminer le trafic vers la destination.

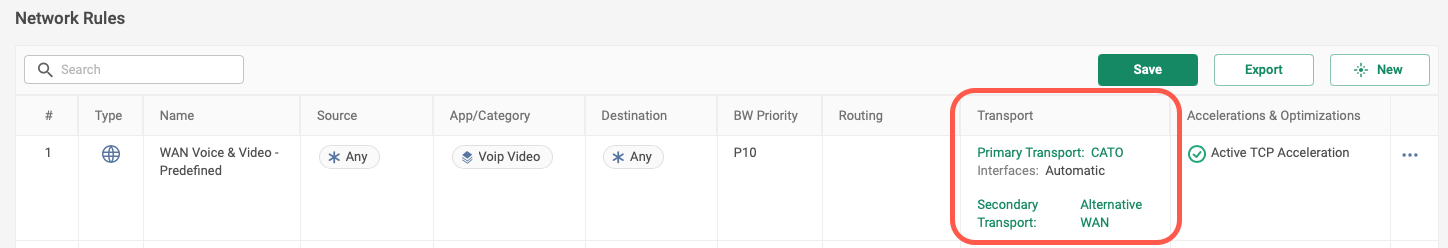

Après avoir configuré le Socket pour le Alt. Trafic WAN, créez des règles de réseau pour désigner les types de trafic qui utilisent ce lien. L'exemple suivant montre une règle de réseau pour qui fournit Alt. Redondance WAN pour le trafic vidéo VoIP WAN. Si le Cato Cloud n'est pas disponible, alors le trafic qui retourne au réseau MPLS via le Alt. Lien WAN.
Cette règle de réseau WAN est uniquement pour la catégorie de vidéo VoIP, et est de n'importe quelle source à n'importe quelle destination. Configurez les options de Transport pour définir le comportement de retour: l'option de transport primaire est Cato Cloud et la secondaire est le lien Alt. Lien WAN.
Le Socket Cato prend en charge l'envoi complet de trafic WAN sur les liens Alt. Liens WAN pour un site. Regardons de plus près comment les Sockets envoient le trafic Alt. Trafic WAN.
Lorsqu'un Socket se connecte au réseau privé MPLS, il crée un tunnel chiffré basé sur UDP pour transférer les données entre les Sockets. Ensuite, le routeur de bord MPLS identifie la connexion du Socket et ajoute l'adresse IP du Socket à sa table de routage, en utilisant les VRF (Virtual Routing and Forwarding).
Le Socket encapsule le trafic en ajoutant des en-têtes propriétaires aux paquets. Ces en-têtes aident à mesurer les métriques de qualité du trafic et contiennent les adresses IP source et destination du Socket. Ces en-têtes sont des sondes intégrées qui surveillent l'accessibilité et la qualité du lien (perte de paquets, latence et gigue).
Pour les situations où vous déployez un nouveau Socket sur un site et d'autres sites de votre réseau ne sont pas approvisionnés avec des Sockets, le nouveau Socket ne peut pas communiquer avec les autres sites. La fonctionnalité de Déploiement Progressif du Socket permet au nouveau Socket d'envoyer du trafic WAN inconnu sur le réseau MPLS.
Quand cette fonctionnalité est activée, le Socket entre en mode de déploiement et suppose que tout espace de réseau RFC1918 (qui n'est pas explicitement partie d'un site Cato) existe dans l'espace réseau WAN Alternatif. Espace réseau WAN Alternatif. Quand des paquets avec des adresses IP privées de destination inconnues arrivent au lien LAN1 du Socket, le Socket envoie ces paquets via le lien Alt. Lien WAN. Les paquets arrivent au routeur de bord MPLS, qui ensuite achemine le trafic sur le réseau MPLS vers la destination.
Pour activer le Déploiement Progressif du Socket pour un site dans votre compte, contactez le Support Cato.
L'application de gestion Cato fournit de multiples capacités analytiques pour surveiller et analyser le trafic Alt. Trafic de WAN Alternatif sur votre site.
La fenêtre d'analyse en temps réel montre les statistiques de transport et QoS. Sélectionnez le transport Alt. Transport WAN pour voir les statistiques en temps réel de l'alt. Lien WAN sur votre site. Pour plus d'informations sur l'analyse en temps réel, voir Analyser les données pour un site en temps réel.
La fenêtre de l'Analyseur de Priorité vous permet d'analyser les données QoS et PBR. Il fournit une meilleure visibilité de l'utilisation de la bande passante sur les différents liens du réseau, y compris l'Alt. WAN. Pour plus d'informations sur l'analyseur de priorité, voir Analyse de la QoS et Gestion de BW pour un Site.
